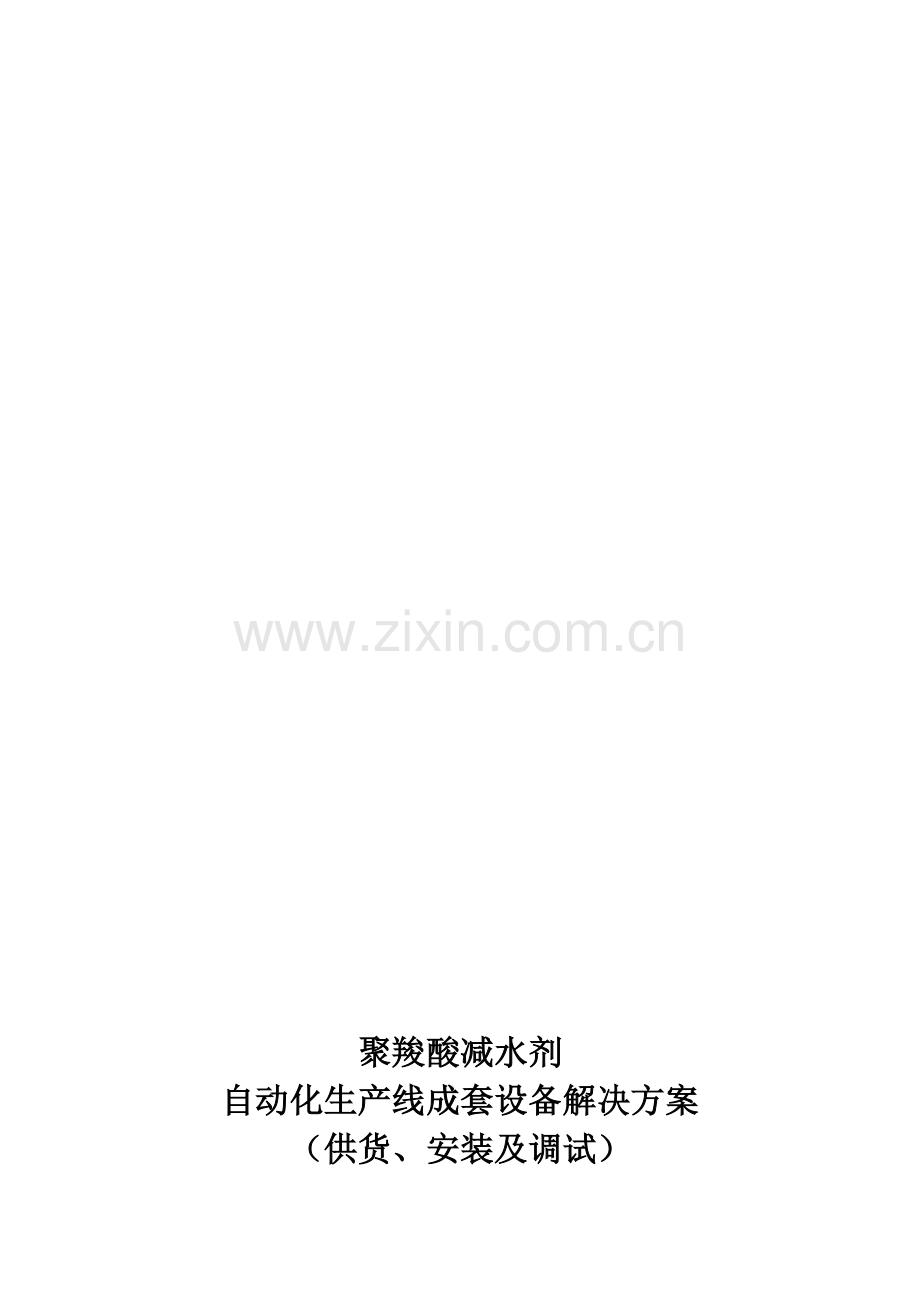

聚羧酸减水剂
自动化生产线成套设备解决方案
（供货、安装及调试）

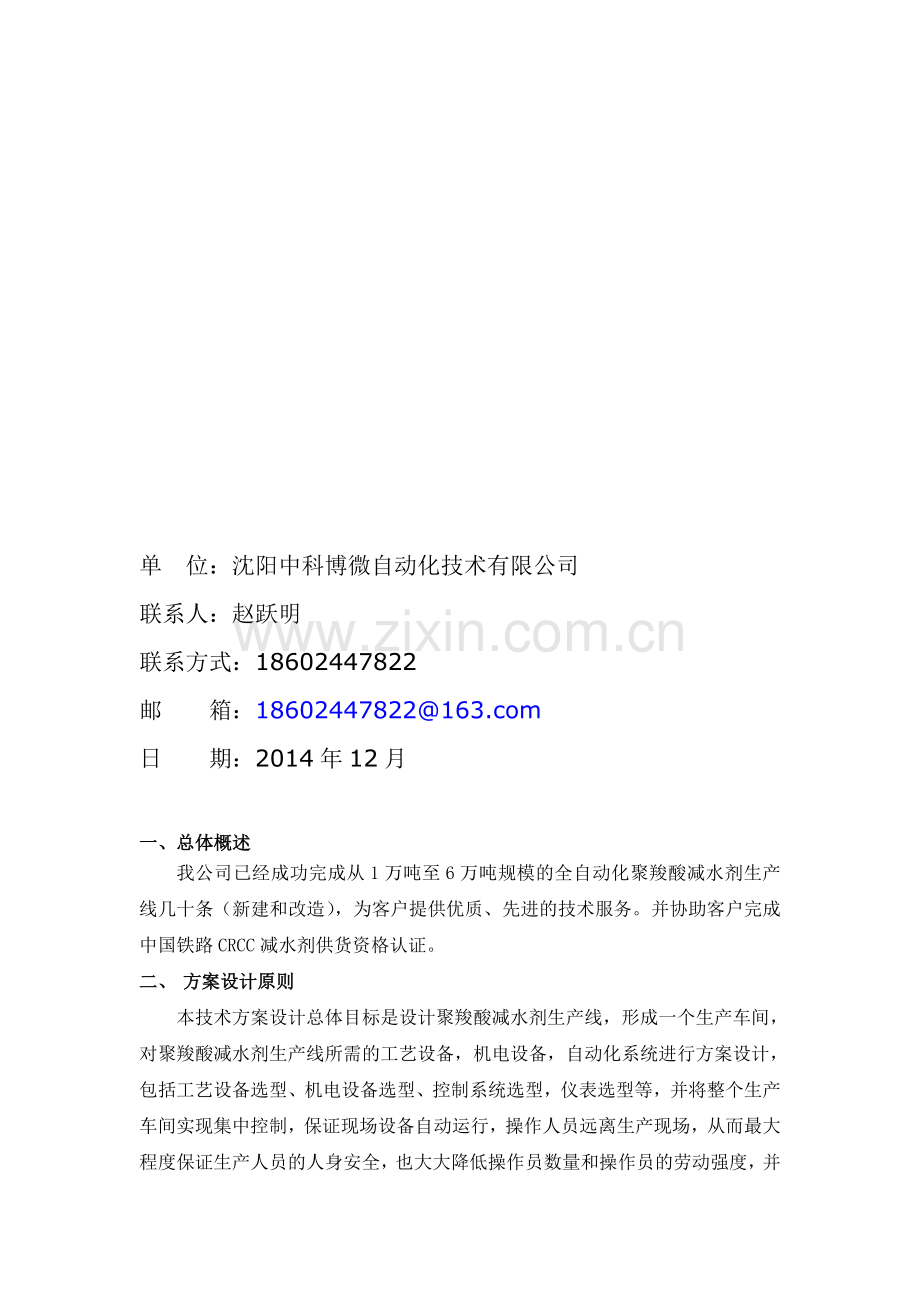

单 位：沈阳中科博微自动化技术有限公司
联系人：赵跃明
联系方式：18602447822
邮 箱：18602447822@
日 期：2014年12月

一、总体概述
我公司已经成功完成从1万吨至6万吨规模的全自动化聚羧酸减水剂生产线几十条（新建和改造），为客户提供优质、先进的技术服务。并协助客户完成中国铁路CRCC减水剂供货资格认证。
二、 方案设计原则
本技术方案设计总体目标是设计聚羧酸减水剂生产线，形成一个生产车间，对聚羧酸减水剂生产线所需的工艺设备，机电设备，自动化系统进行方案设计，包括工艺设备选型、机电设备选型、控制系统选型，仪表选型等，并将整个生产车间实现集中控制，保证现场设备自动运行，操作人员远离生产现场，从而最大程度保证生产人员的人身安全，也大大降低操作员数量和操作员的劳动强度，并最大限度保证生产的稳定，从而提高产品品质。
1) 高可靠性—选用的设备、系统、仪表稳定；
2) 开放性—系统灵活，易于扩展；
3) 最佳性价比—保证稳定生产，降低成本，经济实用；
4) 实用性—保证系统功能实用，能够满足设计标准和用户需求，操作方便，易于维护。
二、工艺设计
1、生产工艺流程(有升温工艺和常温工艺；以升温工艺为例)
该生产工艺流程中生产原料包括聚醚大单体TPEG或者APEG，丙烯酸，巯基乙酸以及双氧水、VC等小料（不同生产厂家添加的小料不同）。在预溶釜内加入定量纯水（去离子水），投入定量固体大单体原料（部分企业开始采用液体大单体为原料），通入蒸汽加热，打开搅拌，开始溶化固体大单体原料，升温至55度，之后输送进入反应釜；在投入固体大单体的过程中可以同时配置A料和B料，A料主要为巯基乙酸、纯水、VC小料等（不同配方添加小料不同，量也不同），B料主要为丙烯酸、纯水等（不同配方添加小料不同，量也不同），将配置好的A料和B料打入 A、B料高位槽中；在开始进行滴加反应之前往反应釜内加入双氧水，搅拌；之后A 、B料开始滴加。滴加结束后，保温，打开冷却循环水降温，开始加入定量液碱搅拌，加入定量纯水，将60%固含量的母液稀释到40%固含量的母液，打开反应釜釜底阀门进行排料，进入母液储罐；根据不同需求加入不同小料进行复配，复配应用自来水即可。
2、配置工艺设备
l 搪瓷反应釜
l 化料釜
l A料高位槽
l B料高位槽
l A料配料釜（带搅拌）
l B料配料釜（带搅拌）
l 纯水罐
l 原水罐
l 母液储罐
l 液碱罐
l 复配罐
l 成品储罐
l 锅炉（燃煤、燃油、燃气）
3、配置机电设备
l 空压机组（包含冷干机、过滤器等）
l 纯水机组（全自动）
l 循环水泵
l 化料釜出料泵-齿轮泵或者螺杆泵
l 反应釜出料泵
l 水环真空泵
l 配料槽出料泵
l 纯水泵
l 液碱出料泵
l 母液罐出料泵
l 复配罐出料泵
4、中控室设备及仪表、阀门及施工
l 工程师站
l 控制柜
l 配电柜
l 液位计
l 流量计
l 阀门
l 称重传感器
l 电缆
l 施工材料及钢结构平台
三、控制系统方案设计
针对聚羧酸减水剂生产过程，自动控制系统设计为检测仪表、控制器（DCS）、监控计算机等各部分硬件以及监控界面回路调节等软件编程等。
1、控制系统结构

2、工艺系统总流程图

3、通过软件能实现下列功能：
l 动态流程画面显示
l 动态数据显示
l 趋势曲线
l 报表
l 报警功能
l 安全功能
4、 控制方式
l 机旁控制
l 电控柜集中控制
l 集中手动控制
5、主要控制策略
l 进纯水控制
l A、B高位滴加槽进料控制
l 反应釜滴加控制
四、技术服务及合作方式
技术服务
我们可以提供以下技术服务。
1、 生产工艺流程图的设计；
2、 反应釜平台设计、材料清单并施工安装；
3、 电气系统、自控系统、仪表系统施工图设计；
4、 自动化系统、仪表系统选型、电缆清单、安装施工及编程调试；
5、 工艺设备选型、平面布局图设计、安装施工及调试；
6、 工艺管道材料清单、安装施工；
7、 技术培训。

五、部分业绩照片
1、武汉源锦建材科技有限公司3万吨/年聚羧酸生产线

2、石家庄长安育才建材有限公司8万吨/年聚羧酸生产线

3、河南新乡源泰建材有限公司（EPC总承包）施工现场

4、控制室

5、相关业绩
山东卓星化工有限公司20000t/a表面活性剂装置DCS系统
山东海特曼科技公司60000t/a 聚羧酸装置DCS系统
武汉源锦建材科技有限公司3万吨/年聚羧酸装置DCS系统
武汉联合石油化工有限公司2万吨/年聚羧酸装置DCS系统
河北廊坊5000吨/年聚羧酸减水剂成套设备及控制系统
安徽巢湖5000吨/年聚羧酸减水剂成套设备及控制系统
石家庄长安育才有限公司8万吨/年聚羧酸自动化项目
大连金州区阿尔滨外加剂加工厂自控系统
河南洛阳助威建材有限公司聚羧酸减水剂DCS控制系统
河南新乡源泰建材有限公司30000t/a聚羧酸减水剂成套设备及控制系统（EPC总承包）
广州洛美建材有限公司聚羧酸减水剂DCS控制系统
郑州巩义市宏超建材有限公司DCS控制系统及仪表、阀门供货及安装项目
。。。。。。

期待与您的合作！
