图表组合型报表开发指南
-----伊朗演示

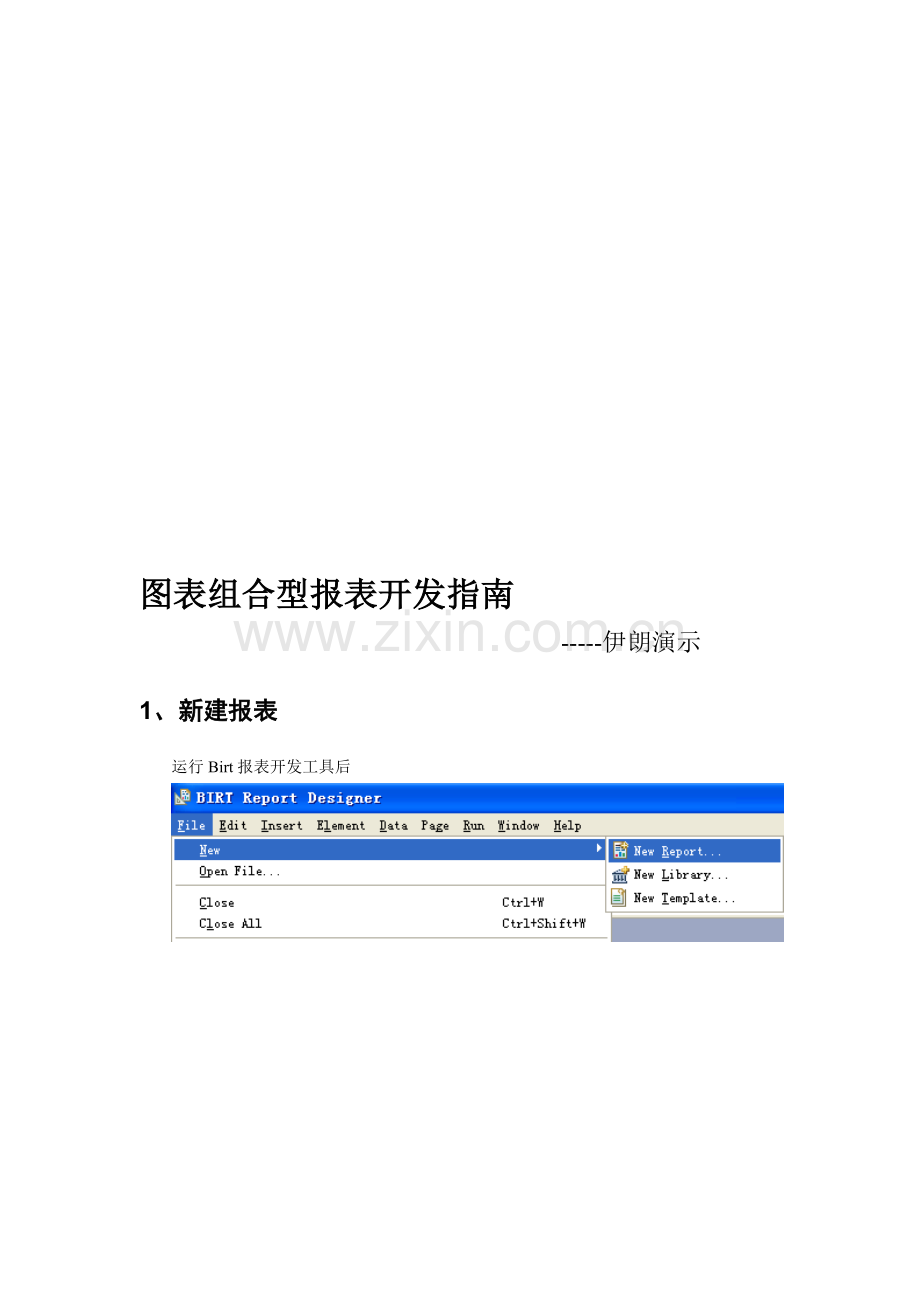

1、 新建报表
运行Birt报表开发工具后

命名，选择保存的目录，然后 Finish。
2、 新建数据源
开发工具的菜单栏，打开Outline窗口：

如下：

右击 数据源 ，选择新建：

如上图选择，数据源名称自定，Next：

从“驱动程序类”的下拉列表中选择对应数据库的的驱动，若没有需要的，则选择“Manage Drivers”按钮：

将对应数据库的驱动程序添加进来，回到上一步选择驱动程序类：

输入数据库连接信息:
URL:：jdbc:oracle:thin:@10.40.200.69:1521:osstest
User：bi71
Password：smart
可测试：

3、 创建数据集

右击“数据集”，选择“新建数据集”

上面选择前面新建的数据源
3.1、主数据集

Next：

主数据集sql：
select B.PROVINCE_NAME PROVINCE,
C.PACKAGE_TYPE_NAME PACK,
COUNT(1) TOTAL_SUBS,
SUM(CASE
WHEN A.STATE = 0 THEN
1
ELSE
0
END) AS CHRUN_SUBS,
SUM(CASE
WHEN A.STATE = 1 THEN
1
ELSE
0
END) AS NEW_SUBS,
SUM(CASE
WHEN A.STATE = 1 THEN
1
ELSE
0
END) - SUM(CASE
WHEN A.STATE = 0 THEN
1
ELSE
0
END) AS INCREASE_SUBS,
SUM(CASE
WHEN A.IN_STATE = 1 THEN
1
ELSE
0
END) AS SILENCE_SUBS,
SUM(CASE
WHEN A.IN_STATE = 2 THEN
1
ELSE
0
END) AS USAGE_SUBS,
SUM(D.TARGET_VALUE) AS TARGET_SUBS,
(SUM(CASE
WHEN A.STATE = 1 THEN
1
ELSE
0
END) - SUM(CASE
WHEN A.STATE = 0 THEN
1
ELSE
0
END)) / COUNT(1) AS INCREASE_RATE
from f_width_call A, D_PROVINCE B, D_PACKAGE_TYPE C, TMP_SUBS_TARGET D
WHERE A.Province = B.PROVINCE_ID
AND A.Package_Type = C.PACKAGE_TYPE_ID
AND A.PROVINCE = D.PROVINCE_ID
AND A.PACKAGE_TYPE = D.PACK_TYPE_ID
AND (substr(A.PRD_ID,1,6)=? or ? is null )
AND (A.Province = ? or ? is null )
GROUP BY B.PROVINCE_NAME, C.PACKAGE_TYPE_NAME
3.2、从数据集(对应Month的查询条件)
同样新建数据集：

Next：

Month条件的sql：
select distinct to_char(to_date(D_TIME_PERIOD.PRD_ID,'yyyy-MM-dd'),'yyyyMM') AS Y_M
from D_TIME_PERIOD
3.2、从数据集(对应Province的查询条件)
同样新建数据集：

Next：

Province条件的sql：
select prov.PROVINCE_ID ,prov.PROVINCE_NAME
from D_PROVINCE prov
4、 创建报表参数
报表参数，即为查询条件的输入参数。

右击“报表参数”，选择“新建参数”
4.1、Month查询条件的参数

名称：就是参数名，这个自己定
提示文本：前台查询条件的title标签
数据类型：根据实际需要选择，这里是字符串
显示类型：查询条件的展现方式，这里选择列表框。即在前台以下拉框的形式，让用户选择查询条件值
由于我们的查询条件的值是实时从数据库取的，所以“值列表”中选择“动态”的单选按钮
数据集：查询条件的值的来源，选择前面新建的“month”数据集
选择值列：选择查询条件的实际参数值
选择现实文本：前台展现给用户的查询条件
由于month这个数据集就只有一列(YYYYMM的日期格式)，所以都选择 Y_M
默认值：查询条件默认的显示值
排序：可根据实际需要，对查询条件的某个字段进行排序。
最后，Ok 完成。
4.2、Provice查询条件的参数

各个参数含义，参照4.1。
5、 链接参数
将4中创建的报表参数，链接到主数据集的sql中。
双击打开前面建立的主数据集：

在左边选择“Parameters”：

新建参数，用于把报表参数链接到SQL中，很显然，主数据集的SQL有多少个接收参数的问号(?)，这里就需要建几个参数。
右边“新建”按钮：

选择参数的数据类型，这里是字符串
“连接到报表参数”的下拉框，选择3中创建的查询用的从数据集。
Month的查询条件有两个问号接收，所以需要两个参数，OK之后在新建一个，同样选择month报表参数。
同理，新建两个Province的连接参数：

建完后：

可对数据进行预览：

至此，报表的准备工作全部做完

6、 建立报表
报表开发工具的菜单栏：

打开工具箱

选择网格，拖放到报表设计的布局区域：
网格的作用就是为了方便报表的布局

OK后的报表设计区域：

在网格第一行右击，插入标签，作为报表的Title：

选中标签，打开属性编辑器，根据实际需要对标签属性进行一系列编辑：

编辑之后：

之后是关键的一步，将整个主数据集拖放到网格的第三行：

拖放后：

选中报表的表格，在属性编辑器的“常规”选项中对整个表居中
这样，一张简单的报表就初见雏形。剩下的就是对各个字段，利用属性编辑器，将其修剪得漂亮一些，这里就不再赘述，继续往下走
7、 运行报表
开发工具的菜单栏：

运行出来是一张粗糙的报表
8、 添加Total统计项
鼠标左键，拖拽图示两个单元格：

右击选中的两个单元格，选择“合并单元格”。

在合并的单元格中插入标签，文本为“Total”：

在属性编辑器中其编辑属性
在需要统计的表格的列的下面的单元格右击，插入“聚合”：

列绑定名称：自定义
数据类型：浮点
函数：由于是统计项，所以选择 “SUM”
表达式从下拉框中选择聚合所在的对应的需要统计的项
Ok，即可。其他统计项，类似添加。

运行报表：
9、 设置数据格式
选中需要设置的单元格，在属性编辑器中：

选择“数据格式”页签。
根据需要，设置小数位（1）和千分位分隔符（2）。
这里设置了前面的Total统计项。
运行报表：查看小数位数和千分位效果。
10、 插入图表
开始网格建了三行，现在使用第二行，在第二行中右击，插入图表：

根据需要选择 “图表类型”，子类型等等。
注意：输出格式不能选SVG，否则在前台展现不出来。
下一步：

选择数据：使用主数据集
根据实际需要选择对应的 值(Y)系列 和 类别(X)系列。
这里分别选择Total_SUBS和Package Type：

下一步，修改X轴标题：

修改Y轴标题：

修改图形标题：

隐藏图例：

完成。运行报表：

至此一张含有图和表的混合报表开发完成。至于报表的样式问题，不做详细介绍了。 3、通过活动，使学生养成博览群书的好习惯。
