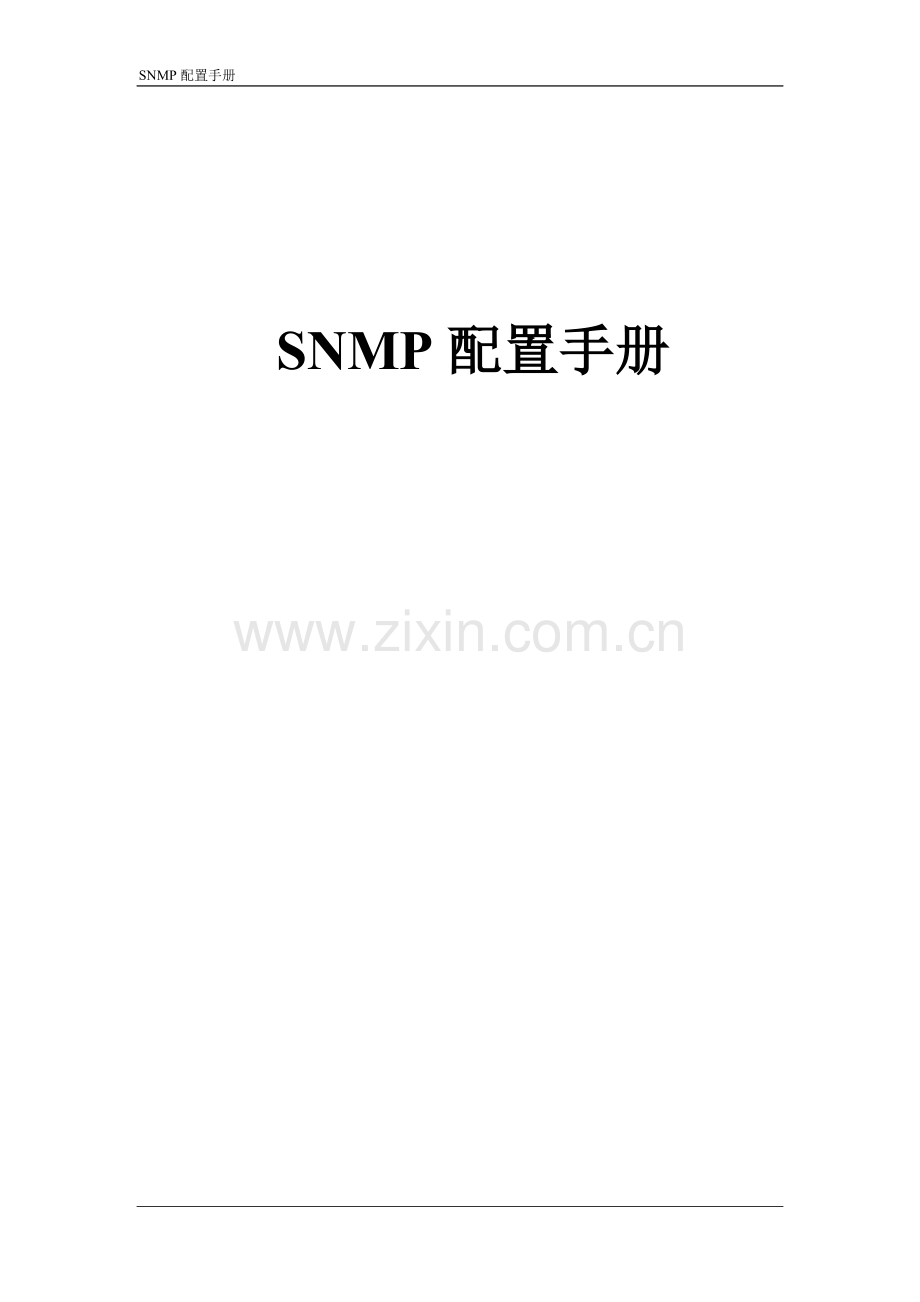

SNMP配置手册

SNMP配置手册

目 录
1 交换机部分 1
1.1 Cisco交换机 1
1.1.1 SNMP配置 1
1.1.2 TRAP配置 1
1.1.3 Syslog配置 2
1.2 华为交换机 2
1.2.1 SNMP配置 2
1.2.2 TRAP配置 3
1.2.3 Syslog配置 3
1.3 中兴交换机 3
1.3.1 SNMP配置 4
1.3.2 TRAP配置 4
1.3.3 Syslog配置 4
2 路由器部分 5
2.1 Cisco路由器 5
2.1.1 SNMP配置 5
2.1.2 TRAP配置 5
2.1.3 Syslog配置 6
2.2 华为路由器 6
2.2.1 SNMP配置 6
2.2.2 TRAP配置 7
2.2.3 Syslog配置 7
3 防火墙部分 8
3.1 Netscreen防火墙 8
3.1.1 SNMP配置 8
3.1.2 TRAP配置 9
3.1.3 Syslog配置 10
3.2 Cisco PIX防火墙 10
3.2.1 SNMP配置 10
3.2.2 TRAP配置 11
3.2.3 Syslog配置 11
4 服务器部分 12
4.1 LINUX服务器 12
4.1.1 准备工作 12
4.1.2 安装方法 12
4.1.3 配置SNMP文件 12
4.1.4 启动SNMP服务 15
4.1.5 验证SNMP服务 15
4.2 IBM服务器（AIX系统） 15
4.2.1 准备工作 15
4.2.2 安装方法 15
4.2.3 配置SNMP文件 16
4.2.4 启动SNMP服务 16
4.2.5 验证SNMP服务 16
4.3 HP服务器（HP-UX系统） 16
4.3.1 准备工作 16
4.3.2 安装方法 17
4.3.3 配置SNMP文件 17
4.3.4 启动SNMP服务 18
4.3.5 验证SNMP服务 18
4.4 SUN服务器（Solaris系统） 18
4.4.1 准备工作 18
4.4.2 安装方法 18
4.4.3 配置SNMP文件 19
4.4.4 启动SNMP服务 19
4.4.5 验证SNMP服务 19
4.5 Windows服务器（WIN2000、WIN2003等系统） 20
4.5.1 准备工作 20
4.5.2 安装方法 20
4.5.3 配置SNMP服务 22
4.5.4 启动SNMP服务 23
5 其他部分 24
5.1 F5负载均衡 24
5.1.1 SNMP配置 24
5.1.2 TRAP配置 25

26
辽宁电力数据网网管SNMP配置手册
1 交换机部分
1.1 Cisco交换机
使用以下配置命令前，均需要执行以下步骤：
1． 登陆交换机。（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。）
2． 输入enable命令进入特权模式。
3． 输入config terminal进行配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：
1． 输入end命令退出配置模式。
2． copy running start保存配置文件。
1.1.1 SNMP配置
1．配置snmp 只读community
snmp-server community public ro
配置交换机的只读community为public
2．配置snmp 读写community
snmp-server community public rw
配置交换机的读写community为public
1.1.2 TRAP配置
1．配置交换机允许发送trap
snmp-server enable traps
2．配置交换机接收trap的主机
snmp-server host 10.238.18.17 traps public
指定交换机SNMP Trap的接收者为10.238.18.17，发送Trap时采用public作为字串
1.1.3 Syslog配置
1．打开交换机的syslog功能
logging on
2. 直接配置相应的syslog发送到的接收主机，10.90.200.93为该主机的ip地址。
logging 10.90.200.93
3．配置发送syslog的主机格式类型。
logging facility local4
4． 选择发送warning以上级别的log信息。
logging trap warnings
1.2 华为交换机
使用以下配置命令前，均需要执行以下步骤：
1． 登陆交换机。（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。）
2． 输入system命令进入配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：
1． 输入return命令退出配置模式。
2． Save保存配置文件。
1.2.1 SNMP配置
1． 启用SNMP
snmp-agent
2． 配置snmp协议的版本号
snmp-agent sys-info version all
上面的命令是指对SNMP V1、V2C、 V3都支持。
3． 配置snmp只读community
snmp-agent community read public
配置交换机的只读community为public
4． 配置snmp读写community
snmp-agent community write public
配置交换机的读写community为public
1.2.2 TRAP配置
1．配置交换机允许发送trap
snmp-agent traps enable
2．配置交换机接收trap的主机
snmp-agent target-host trap address udp-domain 10.199.39.215 params securityname public
指定交换机SNMP Trap的接收者为10.199.39.215（一般配置为采集机的IP），发送Trap时采用public作为字串

1.2.3 Syslog配置
1．启用交换机的syslog功能
info-center enable
2. 指定接收syslog的主机，10.90.200.93为该主机的ip地址。
info-center loghost 10.90.200.93 language English
以上命令是配置10.90.200.93接收syslog，syslog的语言为英文。
3． 选择发送warning以上级别的syslog信息。
info-center source default channel loghost log level warning
1.3 中兴交换机
使用以下配置命令前，均需要执行以下步骤：
1.登陆交换机。（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。）
2.输入enable命令进入特权模式。
3.输入config terminal进行配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：
1.输入end命令退出配置模式。
2.write保存配置文件。
1.3.1 SNMP配置
1． 配置snmp 的只读community
snmp-server community public view test ro
snmp-server view DefaultView system included
snmp-server view AllView internet included
snmp-server view test zxr10IPAddrTable included
snmp-server view test zte included
snmp-server view test mib-2 included
1.3.2 TRAP配置
1.配置交换机允许发送trap
snmp-server enable trap
2．配置交换机接收trap的主机
snmp-server host 192.168.2.74 trap version 2c public
指定交换机SNMP Trap的接收者为192.168.2.74，发送Trap时采用public作为字串
1.3.3 Syslog配置
1．打开交换机的syslog功能
syslog on
2. 直接配置相应的syslog发送到的接收主机，192.168.2.74为该主机的ip地址。
syslog server 192.168.2.74
3.选择发送warning以上级别的log信息。
syslog level warnings

2 路由器部分
在HP-UX 11i操作系统上，一般情况下，配置SNMP服务时，将需要修改SNMP团体名，不建议使用操作系统缺省的SNMP团体名。
2.1 Cisco路由器
使用以下配置命令前，均需要执行以下步骤：
1． 登陆路由器。（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。）
2． 输入enable命令进入特权模式。
3． 输入config terminal进行配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：
1． 输入end命令退出配置模式。
2． copy running start保存配置文件。
2.1.1 SNMP配置
1．配置snmp 只读community
snmp-server community public ro
配置路由器的只读community为public
2．配置snmp 读写community
snmp-server community public rw
配置路由器的读写community为public
2.1.2 TRAP配置
1．配置路由器允许发送trap
snmp-server enable traps
2．配置路由器接收trap的主机
snmp-server host 10.238.18.17 traps public
指定路由器SNMP Trap的接收者为10.238.18.17，发送Trap时采用public作为字串
2.1.3 Syslog配置
1．打开路由器的syslog功能
logging on
2. 直接配置相应的syslog发送到的接收主机，10.90.200.93为该主机的ip地址。
logging 10.90.200.93
3．配置发送syslog的主机格式类型。
logging facility local4
4． 选择发送warning以上级别的log信息。
logging trap warnings
2.2 华为路由器
使用以下配置命令前，均需要执行以下步骤：
1． 登陆路由器。（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。）
2． 输入system命令进入配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：
1． 输入return命令退出配置模式。
2． Save保存配置文件。
2.2.1 SNMP配置
1． 启用SNMP
snmp-agent
2． 配置snmp协议的版本号
snmp-agent sys-info version all
上面的命令是指对SNMP V1、V2C、 V3都支持。
3． 配置snmp只读community
snmp-agent community read public
配置路由器的只读community为public
4． 配置snmp读写community
snmp-agent community write public
配置路由器的读写community为public
2.2.2 TRAP配置
1．配置路由器允许发送trap
snmp-agent traps enable
2．配置路由器接收trap的主机
snmp-agent target-host trap address udp-domain 10.199.39.215 params securityname public
指定路由器SNMP Trap的接收者为10.199.39.215（一般配置为采集机的IP），发送Trap时采用public作为字串
2.2.3 Syslog配置
1．启用路由器的syslog功能
info-center enable
2. 指定接收syslog的主机，10.90.200.93为该主机的ip地址。
info-center loghost 10.90.200.93 language English
以上命令是配置10.90.200.93接收syslog，syslog的语言为英文。
3． 选择发送warning以上级别的syslog信息。
info-center source default channel loghost log level warning
3 防火墙部分
3.1 Netscreen防火墙
由于Netscreen防火墙的配置界面是以web方式进行的，故下面均以截图作为讲解基础，另外netscreen防火墙的单项配置如果一选择“APPLY“，则配置自动保存并且运行！
3.1.1 SNMP配置
选择Configuration—Report Settings—SNMP

点击“New Community”按钮，配置SNMP的只读community及接收主机。
3.1.2 TRAP配置

点击“Edit“，在Permissions选中”trap”

3.1.3 Syslog配置

选中SYSLOG，选中“Enable syslog messages”，输入接收主机的IP地址，选中“Event Log”复选框，选中前面的“enable”复选框，最后点击“Apply”按钮。
3.2 Cisco PIX防火墙
使用以下配置命令前，均需要执行以下步骤：
1． 登陆防火墙。（可以使用串口线直接连接，如果交换机配置有管理IP并且允许telnet登陆，则也可以通过telnet进行登陆。）
2． 输入enable命令进入特权模式。
3． 输入config terminal进行配置模式。
使用完配置命令后，均需要执行以下步骤进行保存：
3． 输入end命令退出配置模式。
4． copy running start保存配置文件。

3.2.1 SNMP配置
1．配置snmp 只读community
snmp-server community public ro
配置防火墙的只读community为public
注：PIX防火墙只支持只读community，不支持读写读写community。
2．配置轮询SNMP的主机
snmp-server host <if_name> 10.199.39.111 poll
注：以上为PIX OS 6。0以上版本命令。
snmp-server host 10.199.39.111
注：以上为PIX OS 6.0以下版本命令。
3.2.2 TRAP配置
1．配置路由器允许发送trap
snmp-server enable traps
2．配置交换机接收trap的主机
snmp-server host 10.238.18.17 traps
指定交换机SNMP Trap的接收者为10.238.18.17，发送Trap时采用public作为字串
3.2.3 Syslog配置
1．打开交换机的syslog功能
log logging on
2. 直接配置相应的syslog发送到的接收主机，10.90.200.93为该主机的ip地址。
logging host [interface_name] 10.90.200.93
3． 选择发送warning以上级别的log信息。
logging trap severity_level 5
4 服务器部分
4.1 LINUX服务器
4.1.1 准备工作
linux安装系统盘或下载的软件包net-snmp-5.4.3.tar.gz
4.1.2 安装方法
安装SNMP相关软件包：
net-snmp-5.4.3.tar.gz
安装SNMP软件：
# tar -zxvf /winshare/ net-snmp-5.4.3.tar.gz
# cd ./ net-snmp-5.4.3
#./configure –prefix=/usr/local/snmp //配置 指定安装目录
安装过程中，询问信息可直接回车，默认即可。
# make
# make install
4.1.3 配置SNMP文件
安装完成后，执行：
# /usr/local/bin/snmpconf
I can create the following types of configuration files for you.
Select the file type you wish to create:
(you can create more than one as you run this program)
1: snmpd.conf
2: snmptrapd.conf
3: snmp.conf
Other options: quit
Select File: 1
在出现菜单中，选择1
The configuration information which can be put into snmpd.conf is divided
into sections. Select a configuration section for snmpd.conf
that you wish to create:
1: Monitor Various Aspects of the Running Host
2: Agent Operating Mode
3: Extending the Agent
4: Access Control Setup
5: Trap Destinations
6: System Information Setup
Other options: finished
Select section: 4
在出现菜单中，选择4
Section: Access Control Setup
Description:
This section defines who is allowed to talk to your running
snmp agent.
Select from:
1: a SNMPv3 read-write user
2: a SNMPv3 read-only user
3: a SNMPv1/SNMPv2c read-only access community name
4: a SNMPv1/SNMPv2c read-write access community name
Other options: finished, list
Select section: 3
在出现菜单中，选择3，配置v1和v2c版本的只读community字。
Configuring: rocommunity
Description:
a SNMPv1/SNMPv2c read-only access community name
arguments: community [default|hostname|network/bits] [oid]
The community name to add read-only access for: public
提示输入只读community字，这里输入public。
The hostname or network address to accept this community name from [RETURN for all]:
提示通过此community字访问设备的网段及主机地址，这里可以直接输入回车确认，表示全部。
The OID that this community should be restricted to [RETURN for no-restriction]:
提示可以访问的OID范围，这里直接回车确认，表示全部OID。
Finished Output: rocommunity public
配置后返回菜单，输入finished，退到上一级菜单，在顶级菜单输入quit，提示配置文件建立成功：
I can create the following types of configuration files for you.
Select the file type you wish to create:
(you can create more than one as you run this program)
1: snmpd.conf
2: snmptrapd.conf
3: snmp.conf
Other options: quit
Select File: quit
The following files were created:
snmpd.conf
4.1.4 启动SNMP服务
# /usr/local/sbin/snmpd -c /usr/bin/snmpd.conf
4.1.5 验证SNMP服务
# ps –ef|grep snmp
root 6827 1 0 02:38 ? 00:00:00 /usr/local/sbin/snmpd -c /usr/bin/snmpd.conf
root 6829 21311 76 02:38 pts/2 00:00:00 grep snmp
客户端可以使用SolarWinds Engineers Edition，检测liunx系统的各项参数。
4.2 IBM服务器（AIX系统）
4.2.1 准备工作
AIX安装系统盘 或下载的软件包net-snmp-5.4.1.tar.gz
4.2.2 安装方法
安装SNMP相关软件包
gcc-3.3.2-5.aix5.3.ppc.rpm
openssl-0.9.7-1.src.rpm
net-snmp-5.4.1.tar.gz
安装GCC编译环境：
# rpm -U gcc-3.3.2-5.aix5.3.ppc.rpm
gcc will be installed by default
安装SNMP软件：
Type the following: (using the sample above)
# cd /opt
# uncompress *.Z
# cp net-snmp-5.4.1.tar.gz /
# tar -zxvf net-snmp-5.4.1.tar.gz
#./configure –prefix=/usr/local/snmp //配置 指定安装目录
安装过程中，询问信息可直接回车，默认即可。
# make
# make install
4.2.3 配置SNMP文件
命令如下:
cd /usr/local/bin
./snmpconf
根据“7.1.3配置SNMP文件”步骤，进行相关项配置即可。
4.2.4 启动SNMP服务
# lssrc -s snmpd //查看
# startsrc -s snmpd //启动
4.2.5 验证SNMP服务
# ps –ef|grep snmp
会看到类似这样的信息：
root 5996 4176 0 22:31:35 - 0:00 /usr/sbin/snmpd
root 7250 4176 0 22:31:41 - 0:0 /usr/sbin/snmpmibd
客户端可以使用SolarWinds Engineers Edition，检测liunx系统的各项参数。
4.3 HP服务器（HP-UX系统）
4.3.1 准备工作
HP-UX11i安装系统盘
涉及的相关文件有
/usr/sbin/snmpd
/usr/sbin/snmpdm
/usr/sbin/mib2agt
/usr/sbin/hp_unixagt
/usr/sbin/trapdestagt
/etc/SnmpAgent.d/snmpd.conf
/var/adm/snmpd.log
/opt/OV/snmp_mibs/
/sbin/SnmpAgtStart.d/
4.3.2 安装方法
安装SNMP相关软件包
OVSNMPAgent
安装命令是
#swinstall –s OVSNMPAgent
验证已安装了软件包
#swlist -l product|grep -i SUNWsadmi
4.3.3 配置SNMP文件
命令如下:
#cd /etc/SnmpAgent.d
#cp snmpd.conf snmpd.conf.ori
#vi snmpd.conf
get-community-name: public //可以把public修改其他字符串,例如metarnet,注意用snmp前端工具登陆是也要制定community 为metarnet.若只为测试可不用修改
trap-dest: localhost //接受snmp告警信息的主机,如123.45.67.89也采用默认值.
4.3.4 启动SNMP服务
# /usr/sbin/snmpd
4.3.5 验证SNMP服务
#ps –ef|grep snmp
会看到类似这样的信息..
root 9468 1 0 14:27:34 ? 0:00 /usr/sbin/snmpdm
客户端可以使用SolarWinds Engineers Edition，检测liunx系统的各项参数。
4.4 SUN服务器（Solaris系统）
4.4.1 准备工作
Solaris安装系统盘或下载的软件包net-snmp-5.4.3.tar.gz及其它版本
4.4.2 安装方法
安装SNMP相关软件包：
gcc-3.4.6-sol10-x86-local.gz
libiconv-1.13.1-sol10-x86-local.gz
libintl-3.4.0-sol10-x86-local.gz
make-3.82-sol10-x86-local.gz
net-snmp-5.4.3.tar.gz
安装GCC等编译工具：
# gzip -d /tmp/gcc-3.4.6-sol10-x86-local.gz
# pkgadd -d gcc-3.4.6-sol10-x86-local
安装SNMP软件：
# gzip -d /tmp/net-snmp-5.4.3.tar.gz
# tar -xvf /tmp/ net-snmp-5.4.3.tar.gz
# cd ./ net-snmp-5.4.3
#./configure –prefix=/usr/snmp //配置 指定安装目录
安装过程中，询问信息可直接回车，默认即可。
# make
# make install
4.4.3 配置SNMP文件
命令如下:
# cd /usr/sfw/bin
# ./snmpconf
根据“7.1.3配置SNMP文件”步骤，进行相关项配置即可。
Solaris 10自带net-snmp配置方法：
# vi /etc/sma/snmp/snmpd.conf
rocommunity public
修改只读Community为public,保存退出。
4.4.4 启动SNMP服务
# /usr/sfw/sbin/snmpd
4.4.5 验证SNMP服务
#ps –ef|grep snmp
会看到类似这样的信息..
bash-3.00# ps -ef |grep snmp
root 14363 1322 0 01:29:24 pts/3 0:00 grep snmp
root 14361 1 1 01:29:18 ? 0:00 /usr/sfw/sbin/snmpd
客户端可以使用SolarWinds Engineers Edition，检测liunx系统的各项参数。
4.5 Windows服务器（WIN2000、WIN2003等系统）
4.5.1 准备工作
Windows系统安装盘
4.5.2 安装方法
（1）修改windows SNMP协议栈端口号
修改%windir% \system32\drivers\etc（一般为：C:\WINDOWS\system32\drivers\etc）目录下services文件。修改如下内容（将snmp端口修改为1611，snmptrap修改为1612）：
snmp 161/udp #SNMP
snmptrap 162/udp snmp-trap #SNMP trap
注意事项：在修改前，要确认操作系统未占有1611端口。
（2）安装windows SNMP服务
通过控制面板启动“添加或删除程序”，并选择“添加/删除windows组件”：

选中“管理和监视工具”，单击“详细信息…”按钮：

单击选择“简单网络管理协议”，并单击“确定”按钮：

回到“windows 组件向导”页面，单击“下一步”按钮，等待windows组件安装完成：

4.5.3 配置SNMP服务
通过开始菜单中的“运行”，输入services.msc启动“服务”窗口，对windows SNMP服务进行配置，在窗口中查找“SNMP Service”服务，并通过右键查看该服务属性：

配置SNMP服务的安全选项，要配置如下两个内容：
1）添加“接受团体名称”
2）选择“接受来自任何主机的SNMP数据包”，或者添加监控主机的IP地址

4.5.4 启动SNMP服务
通过开始菜单中的“运行”，输入services.msc启动“服务”窗口，找到“SNMP Service”服务，通过右键点击“启动”，以启动服务。

5 其他部分
5.1 F5负载均衡
由于F5负载均衡设备的配置界面是以web方式进行的，故下面均以截图作为讲解基础，另外F5负载均衡设备的单项配置如果选择“APPLY“，则配置自动保存并且运行！
5.1.1 SNMP配置
选择System Admin—Snmp Administration

点击“Enable”按钮以允许SNMP，在Client Access中配置采集机的IP地址，在System Information的“Community String”中输入只读community，System Contact和Machine location为可选项。点击“apply”提交。
5.1.2 TRAP配置
在Trap Configuration中配置接收TRAP信息的采集机的IP地址及端口号和community。一般端口号为162。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
二．培训的及要求培训目的
安全生产目标责任书
为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：
一、目标值：
1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。
2、现金安全保管，不发生盗窃事故。
3、每月足额提取安全生产费用，保障安全生产投入资金的到位。
4、安全培训合格率为100%。
二、本单位安全工作上必须做到以下内容：
1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。
2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。
3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。
4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。
5、在公司及政府的安全检查中杜绝各类违章现象。
6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。
7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。
8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；
9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。
10、必须按规定对单位员工进行培训和新员工上岗教育；
11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。
三、 安全奖惩：
1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。
2、每月接受主管领导指派人员对安全生产责任状的落
