公差配合与测量技术试卷(含答案).doc

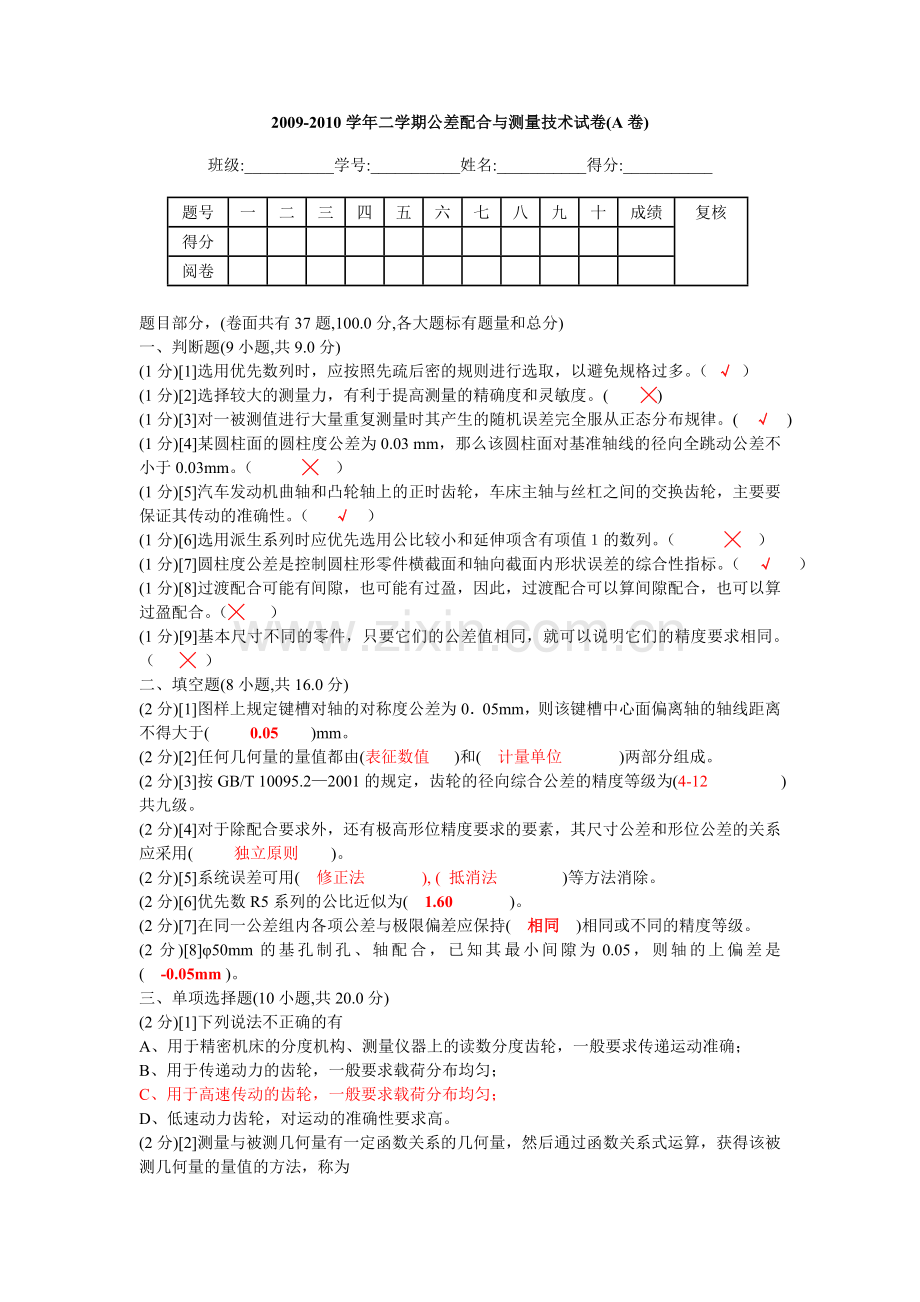

2009-2010学年二学期公差配合与测量技术试卷(A卷)
班级:___________学号:___________姓名:___________得分:___________
题号
一
二
三
四
五
六
七
八
九
十
成绩
复核
得分

阅卷

题目部分，(卷面共有37题,100.0分,各大题标有题量和总分)
一、判断题(9小题,共9.0分)
(1分)[1]选用优先数列时，应按照先疏后密的规则进行选取，以避免规格过多。（ √ ）
(1分)[2]选择较大的测量力，有利于提高测量的精确度和灵敏度。( ╳)
(1分)[3]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。( √ )
(1分)[4]某圆柱面的圆柱度公差为0.03 mm，那么该圆柱面对基准轴线的径向全跳动公差不小于0.03mm。（ ╳ ）
(1分)[5]汽车发动机曲轴和凸轮轴上的正时齿轮，车床主轴与丝杠之间的交换齿轮，主要要保证其传动的准确性。（ √ ）
(1分)[6]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。（ ╳ ）
(1分)[7]圆柱度公差是控制圆柱形零件横截面和轴向截面内形状误差的综合性指标。（ √ ）
(1分)[8]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。（╳ ）
(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ ╳ ）
二、填空题(8小题,共16.0分)
(2分)[1]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( 0.05 )mm。
(2分)[2]任何几何量的量值都由(表征数值 )和( 计量单位 )两部分组成。
(2分)[3]按GB/T 10095.2—2001的规定，齿轮的径向综合公差的精度等级为(4-12 )共九级。
(2分)[4]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( 独立原则 )。
(2分)[5]系统误差可用( 修正法 ), ( 抵消法 )等方法消除。
(2分)[6]优先数R5系列的公比近似为( 1.60 )。
(2分)[7]在同一公差组内各项公差与极限偏差应保持( 相同 )相同或不同的精度等级。
(2分)[8]φ50mm的基孔制孔、轴配合，已知其最小间隙为0.05，则轴的上偏差是( -0.05mm )。
三、单项选择题(10小题,共20.0分)
(2分)[1]下列说法不正确的有
A、用于精密机床的分度机构、测量仪器上的读数分度齿轮，一般要求传递运动准确；
B、用于传递动力的齿轮，一般要求载荷分布均匀；
C、用于高速传动的齿轮，一般要求载荷分布均匀；
D、低速动力齿轮，对运动的准确性要求高。

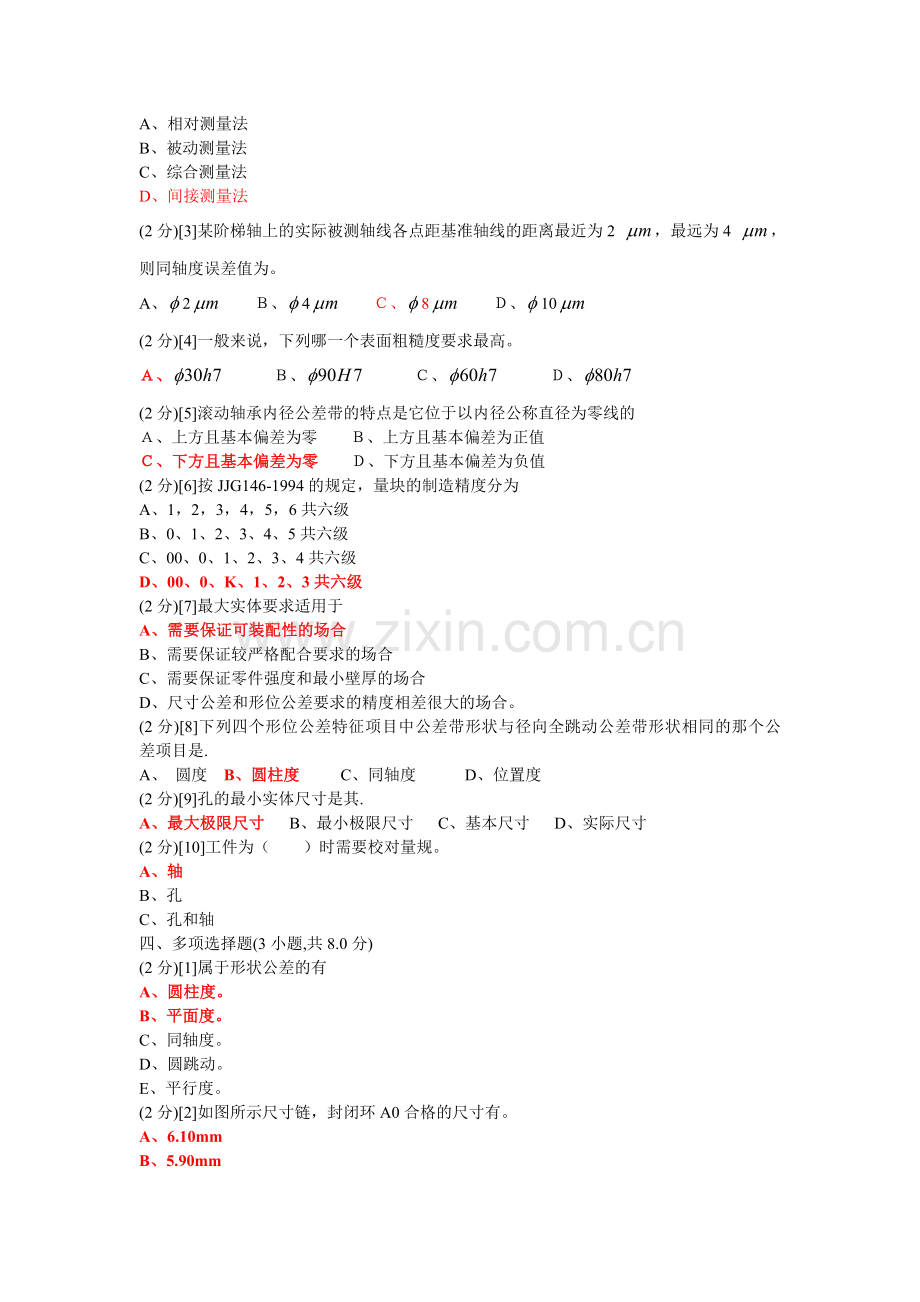

(2分)[2]测量与被测几何量有一定函数关系的几何量，然后通过函数关系式运算，获得该被测几何量的量值的方法，称为
A、相对测量法
B、被动测量法
C、综合测量法
D、间接测量法
(2分)[3]某阶梯轴上的实际被测轴线各点距基准轴线的距离最近为2 ，最远为4 ，则同轴度误差值为。　
A、2　　Ｂ、4　　Ｃ、8　　Ｄ、10
(2分)[4]一般来说，下列哪一个表面粗糙度要求最高。
Ａ、　　　Ｂ、　　　Ｃ、　　　Ｄ、
(2分)[5]滚动轴承内径公差带的特点是它位于以内径公称直径为零线的
Ａ、上方且基本偏差为零　　Ｂ、上方且基本偏差为正值
Ｃ、下方且基本偏差为零　　Ｄ、下方且基本偏差为负值
(2分)[6]按JJG146-1994的规定，量块的制造精度分为
A、1，2，3，4，5，6共六级
B、0、1、2、3、4、5共六级
C、00、0、1、2、3、4共六级
D、00、0、K、1、2、3共六级
(2分)[7]最大实体要求适用于
A、需要保证可装配性的场合
B、需要保证较严格配合要求的场合
C、需要保证零件强度和最小壁厚的场合
D、尺寸公差和形位公差要求的精度相差很大的场合。
(2分)[8]下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是.
A、 圆度 B、圆柱度 C、同轴度 D、位置度
(2分)[9]孔的最小实体尺寸是其.
A、最大极限尺寸 B、最小极限尺寸 C、基本尺寸 D、实际尺寸
(2分)[10]工件为（ ）时需要校对量规。
A、轴
B、孔
C、孔和轴
四、多项选择题(3小题,共8.0分)
(2分)[1]属于形状公差的有
A、圆柱度。
B、平面度。
C、同轴度。
D、圆跳动。
E、平行度。
(2分)[2]如图所示尺寸链，封闭环A0合格的尺寸有。
A、6.10mm
B、5.90mm
C、5.10mm
D、5.70mm

(4分)[3]验收量规的通规尺寸应接近工件的（ C ）尺寸，止规应接近工件的（ D）尺寸。
A、最大极限尺寸
B、最小极限尺寸
C、最大实体尺寸
D、最小实体尺寸
五、简答题(3小题,共16.0分)
(5分)[1]随机误差的评定为什么以±3σ作为随面误差的极限偏差？答：[1]随机误差超出±3σ的概率只有0.0027，即进行370次等精度测量中，可能只有一次测得值超出±3σ的范围，而在随机测量时一般测量次数都不会很多，所以超出±3σ的随机误差就很难出现，因此把其定义为极限偏差。
(6分)[2]分析图所示两个图的公差带有何异同。

(5分)[3]试从83块一套的量块中选择合适的几块量块组成下列尺寸：①28.785mm;②45.935mm;③55.875mm。[3]1.005+1.28+6.5+20=28.785
1.005+1.43+3.5+40=45.935
1.005+1.37+3.5+50=55.875
六、计算题(3小题,共21.0分)
(7分)[1]在一轴上开键槽，其工序为：
1）粗车外径至；
2）铣键槽得A2；
3）半精车外径至；
4）保证设计尺寸要求 。
求A2的极限尺寸。

[1]封闭环: 增环: 减环:

(6分)[2]用两种方法分别测量两个尺寸，设它们的真值分别为,若测得值分别为50 . 004mm和80.006mm，试评定哪一种测量方法精度较高。
[2]解：相对测量误差分别为

所以L2的测量精度高。

(8分)[3]试计算检验mm孔用工作量规的通规和止规的极限尺寸。已知，量规尺寸公差T＝4，通规尺寸公差带中心到工件最大实体尺寸之间的距离Z=6。
[3]该轴用工作量规通规和止规的定形尺寸分别为40.025mm和40.064mm。
因为量规尺寸公差T＝4，通规尺寸公差带中心到工件最大实体尺寸之间的距离Z=6。
所以通规定形尺寸的上偏差为+（Z+T/2）=8，下偏差为+（Z－T/2）＝4。止规定形尺寸的上偏差为0，下偏差为－T＝－4。
因此，通规尺寸为mm，即mm。
止规尺寸为mm。

七、图题(1小题,共10.0分)
(10分)[1]根据下图，说明被测要素的公差原则、边界，解释其含义，并画出动态公差图。

(10分)[1]该要素遵守独立原则，表示轴的尺寸在64.960～64.990mm之间，直线度公差均为0.01mm，与尺寸公差无关，彼此独立。其动态公差图如下：

====================答案====================
答案部分，(卷面共有37题,100.0分,各大题标有题量和总分)
一、判断题(9小题,共9.0分)
(1分)[1]对
(1分)[2]错
(1分)[3]对
(1分)[4]错
(1分)[5]对
(1分)[6]错
(1分)[7]对
(1分)[8]错
(1分)[9]错
二、填空题(8小题,共16.0分)
(2分)[1]0.025
(2分)[2]表征数值；计量单位
(2分)[3]4～12
(2分)[4]独立原则
(2分)[5]修正法；抵消法
(2分)[6]1.60
(2分)[7]相同
(2分)[8]-0.05mm
三、单项选择题(10小题,共20.0分)
(2分)[1]C
(2分)[2]D
(2分)[3]C
(2分)[4]A
(2分)[5]C
(2分)[6]D
(2分)[7]A
(2分)[8]B
(2分)[9]A
(2分)[10]A
四、多项选择题(3小题,共8.0分)
(2分)[1]AB
(2分)[2]AB
(4分)[3]CD
五、简答题(3小题,共16.0分)
(5分)[1]随机误差超出±3σ的概率只有0.0027，即进行370次等精度测量中，可能只有一次测得值超出±3σ的范围，而在随机测量时一般测量次数都不会很多，所以超出±3σ的随机误差就很难出现，因此把其定义为极限偏差。
(6分)[2]解：
序
公差名称
公差带的形状和大小
公差带方向
公差带位置
a
面的位置度
距离为0.05mm的两平行平面之间的区域
与基准轴线A成
理想平面的中心与基准面B的距离为50mm
b
面对线的倾斜度
同上
同上
浮动

(5分)[3]1.005+1.28+6.5+20=28.785
1.005+1.43+3.5+40=45.935
1.005+1.37+3.5+50=55.875
六、计算题(3小题,共21.0分)
(7分)[1]封闭环: 增环: 减环:

(6分)[2]解：相对测量误差分别为

所以L2的测量精度高。
(8分)[3]该轴用工作量规通规和止规的定形尺寸分别为40.025mm和40.064mm。
因为量规尺寸公差T＝4，通规尺寸公差带中心到工件最大实体尺寸之间的距离Z=6。
所以通规定形尺寸的上偏差为+（Z+T/2）=8，下偏差为+（Z－T/2）＝4。止规定形尺寸的上偏差为0，下偏差为－T＝－4。
因此，通规尺寸为mm，即mm。
止规尺寸为mm。
七、图题(1小题,共10.0分)
(10分)[1]该要素遵守独立原则，表示轴的尺寸在64.960～64.990mm之间，直线度公差均为0.01mm，与尺寸公差无关，彼此独立。其动态公差图如下：

全国高校CAI推广中心
2008-2009学年二学期互换性与技术测量基础期末考试试卷(B卷)
班级:___________学号:___________姓名:___________得分:___________
题号
一
二
三
四
五
六
七
八
九
十
成绩
复核
得分

阅卷

题目部分，(卷面共有41题,100.0分,各大题标有题量和总分)
一、判断题(15小题,共15.0分)
(1分)[1]零件的加工难易程度取决于公差等级的高低，与基本偏差无关。（ ）
(1分)[2]零件尺寸误差同位置误差采用包容要求时，位置误差应作为组成环列入尺寸链。（       ）
(1分)[3]选择较大的测量力，有利于提高测量的精确度和灵敏度。( )
(1分)[4]误差值越小则测量精度越高，误差值越大则测量精度越低。( )
(1分)[5]配合公差的数值愈小，则相互配合的孔、轴的公差等级愈高。（ ）
(1分)[6]从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。（ ）
(1分)[7]一般来说，需要严格保证配合性质时，应采用包容要求。（ ）
(1分)[8]形位公差带都是按几何概念定义的，与测量方法无关。（ ）
(1分)[9]基本尺寸不同的零件，只要它们的公差值相同，就可以说明它们的精度要求相同。（ ）
(1分)[10]若被测要素相对于基准的方向和位置关系以理论正确尺寸标注，则其公差带的方向和位置是固定的。（ ）
(1分)[11]零件尺寸误差同位置误差采用独立原则时，位置误差应作为组成环列入尺寸链。（       ）
(1分)[12]对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。( )
(1分)[13]量块按“级”使用时，应以其标称值作为工作尺寸，该尺寸包含了量块的制造误差( )
(1分)[14]过渡配合可能有间隙，也可能有过盈，因此，过渡配合可以算间隙配合，也可以算过盈配合。（ ）
(1分)[15]符号 表示圆跳动，表示全跳动。（ ）
二、填空题(7小题,共14.0分)
(2分)[1]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。
(2分)[2]分组法和修配法都采用( )进行计算。
(2分)[3]系统误差可用( ), ( )等方法消除。
(2分)[4]量块的研合性是指( )。
(2分)[5]在实际使用中，量块按级使用时，量块的尺寸为标称尺寸，忽略其( )；按等使用时，量块的尺寸为实际尺寸，仅忽略了检定时的( )。
(2分)[6]图样上规定键槽对轴的对称度公差为0．05mm，则该键槽中心面偏离轴的轴线距离不得大于( )mm。
(2分)[7]量块按“级”使用时，以量块的标称长度作为( )，该尺寸包含了量块的( )误差。
三、单项选择题(10小题,共20.0分)
(2分)[1]下列配合中，配合公差最小的是
A、φ30H7／g6
B、φ30H8／g7
C、φ30H7／u7
D、φ100H7／g6
(2分)[2]所设计孔、轴配合中的孔和轴加工后，经测量合格的某一实际孔与某一实际轴在装配后得到了间隙，则设计配合
Ａ、一定时间隙配合
Ｂ、一定是过盈配合
Ｃ、一定时过渡配合
Ｄ、可能是间隙配合也可能是过渡配合
(2分)[3]一般来说，下列哪一个表面粗糙度要求最高。
Ａ、　　　Ｂ、　　　Ｃ、　　　Ｄ、
(2分)[4]按GB/T 1144－2001规定，矩形花键联结的定心方式采用
A、大径定心 B、键宽定心 C、小径定心 D、键高定心
(2分)[5]基本尺寸相同，相互结合的孔、轴公差带之间的关系叫做
A、间隙 B、过盈 C、联结 D、配合
(2分)[6]下列四组配合中配合性质与相同的一组是
Ａ、　　Ｂ、　　Ｃ、　　Ｄ、
(2分)[7]用功能量规控制形状误差大小的方法适用于
A、遵守独立原则时
B、生产现场
C、遵守最小实体要求时
D、图纸上标注跳动公差时
(2分)[8]下列四个形位公差特征项目中公差带形状与径向全跳动公差带形状相同的那个公差项目是.
A、 圆度 B、圆柱度 C、同轴度 D、位置度
(2分)[9]用立式光学比较仪测量轴的方法属于
A、绝对测量
B、相对测量
C、综合测量
D、主动测量
(2分)[10]利用同一种加工方法，加工孔和孔，应理解为
Ａ、前者加工困难　　Ｂ、后者加工困难　　　Ｃ、两者加工难易相同　　Ｄ无法比较
四、多项选择题(2小题,共6.0分)
(2分)[1]下列配合零件应选用基轴制的有
A、滚动轴承外圈与机架轴承座孔。
B、同一轴与多孔件相配，且有不同的配合性质。
C、滚动轴承内圈与轴。
D、轴为冷拉圆钢，不需再加工。
(4分)[2]验收量规的通规尺寸应接近工件的（ ）尺寸，止规应接近工件的（ ）尺寸。
A、最大极限尺寸
B、最小极限尺寸
C、最大实体尺寸
D、最小实体尺寸
五、简答题(4小题,共19.0分)
(6分)[1]互换性有什么作用？
(4分)[2]设孔轴配合，TH=0.030，Ymax=-0.025。试判定配合性质，说明理由。
(5分)[3]随机误差的评定为什么以±3σ作为随面误差的极限偏差？
(4分)[4]试举三例说明孔与轴配合中应采用基轴制的场合？
六、计算题(2小题,共16.0分)
(6分)[1]试根据表中已有的数值，计算并填写该表空格中的数值（单位为mm）。

ES
EI
TH
es
ei
Ts
Xmax
Xmin
Xav
Tf
10

 0

0.022
 +0.057

+0.035

(10分)[2]某孔、轴配合，基本尺寸为50 mm，孔公差为IT8，轴公差为IT7，已知孔的上偏差为+0.039 mm，要求配合的最小间隙是+0.009 mm，试确定孔、轴的上、下偏差。
七、图题(1小题,共10.0分)
(10分)[1]将下列技术要求正确标注到零件图上
1、 Ф40锥轴的圆度公差0.02；
2、 Ф20轴的轴线直线度公差Ф0.01;
3、 Ф40轴线对Ф20轴轴线的同轴度公差0.01；
4、 Ф20轴键槽对称度公差0.05；
5、 Ф20表面粗糙度Ra1.6，其余表面Rz7。

====================答案====================
答案部分，(卷面共有41题,100.0分,各大题标有题量和总分)
一、判断题(15小题,共15.0分)
(1分)[1]对
(1分)[2]错
(1分)[3]错
(1分)[4]对
(1分)[5]对
(1分)[6]错
(1分)[7]对
(1分)[8]错
(1分)[9]错
(1分)[10]对
(1分)[11]对
(1分)[12]对
(1分)[13]对
(1分)[14]错
(1分)[15]对
二、填空题(7小题,共14.0分)
(2分)[1]独立原则
(2分)[2]极值公差公式
(2分)[3]修正法；抵消法
(2分)[4]将多个量块研合在一起，组合使用
(2分)[5]制造误差、测量误差
(2分)[6]0.025
(2分)[7]工作尺寸；制造
三、单项选择题(10小题,共20.0分)
(2分)[1]A
(2分)[2]D
(2分)[3]A
(2分)[4]C
(2分)[5]D
(2分)[6]C
(2分)[7]B
(2分)[8]B
(2分)[9]B
(2分)[10]A
四、多项选择题(2小题,共6.0分)
(2分)[1]ABD
(4分)[2]CD
五、简答题(4小题,共19.0分)
(6分)[1]1、从设计看，可以简化绘图、计算等工作，缩短设计周期，便于使用计算机进行辅助设计。
2、从制造看，按互换性生产原则进行生产时，可以实现专业化协作生产，流水作业以至进行自动装配，提高生产质量。
3、从使用看，零件磨损或损坏后可迅速换上相同规格的备用零、部件，减少了修理时间，节约修理费用。
(4分)[2]设为过盈配合，则有：，与给定的条件不符。故应为过渡配合。
(5分)[3]随机误差超出±3σ的概率只有0.0027，即进行370次等精度测量中，可能只有一次测得值超出±3σ的范围，而在随机测量时一般测量次数都不会很多，所以超出±3σ的随机误差就很难出现，因此把其定义为极限偏差。
(4分)[4]冷拉钢材；活塞销与连杆小头孔、活塞上的两个销孔的配合；与滚动轴承外圈配合的外壳孔等。
六、计算题(2小题,共16.0分)
(6分)[1]
10
 +0.022
 0
0.022
-0.013
 -0.035
0.022
 +0.057
+0.013
+0.035
0.044

(10分)[2]查标准公差数据表，孔的公差值为0.039mm，轴的公差值为0.025mm。
因为孔的上偏差为+0.039，所以本配合为基孔制，孔的下偏差为0；
最小间隙，所以

七、图题(1小题,共10.0分)
(10分)[1]

全国高校CAI推广中心
2008-2009学年二学期互换性与技术测量基础期末考试试卷(C卷)
班级:___________学号:___________姓名:___________得分:___________
题号
一
二
三
四
五
六
七
八
九
十
成绩
复核
得分

阅卷

题目部分，(卷面共有23题,100.0分,各大题标有题量和总分)
一、判断题(5小题,共5.0分)
(1分)[1]选用派生系列时应优先选用公比较小和延伸项含有项值１的数列。（ ）
(1分)[2]孔和轴的加工精度越高，其配合精度就越高。（ ）
(1分)[3]为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。( )
(1分)[4]滚动轴承内圈与轴的配合，采用基轴制。（ ）
(1分)[5]利用同一种加工方法加工轴，设计尺寸为的轴比的轴加工困难。（ ）　　
二、填空题(5小题,共10.0分)
(2分)[1]基本尺寸相同的轴上有几处配合，当两端的配合要求紧固而中间的配合要求较松时，宜采用( )制配合。
(2分)[2]对于除配合要求外，还有极高形位精度要求的要素，其尺寸公差和形位公差的关系应采用( )。
(2分)[3]在同一公差组内各项公差与极限偏差应保持( )相同或不同的精度等级。
(2分)[4]检测是( )和( )的统称，它是组织互换性生产不可缺少的重要措施。
(2分)[5]量块按“级”使用时，以量块的标称长度作为( )，该尺寸包含了量块的( )误差。
三、单项选择题(2小题,共4.0分)
(2分)[1]利用同一种加工方法，加工孔和孔，应理解为
Ａ、前者加工困难　　Ｂ、后者加工困难　　　Ｃ、两者加工难易相同　　Ｄ无法比较
(2分)[2]一般来说，下列哪一个表面粗糙度要求最高。
Ａ、　　　Ｂ、　　　Ｃ、　　　Ｄ、
四、多项选择题(1小题,共2.0分)
(2分)[1]如图所示尺寸链，封闭环A0合格的尺寸有。
A、6.10mm
B、5.90mm
C、5.10mm
D、5.70mm

五、简答题(3小题,共13.0分)
(4分)[1]试举三例说明孔与轴配合中应采用基轴制的场合？
(5分)[2]随机误差的评定为什么以±3σ作为随面误差的极限偏差？
(4分)[3]什么是位置误差？
六、计算题(7小题,共66.0分)
(10分)[1]某孔、轴配合，已知轴的尺寸为，最大间隙Xmax=+0.007mm，最大过盈Ymax=－0.037mm，试计算孔的尺寸，并说明该配合是什么基准制，什么配合类别。
(12分)[2]按如图所示的间距尺寸加工孔。用尺寸链求解孔1和孔2间尺寸的变化范围。

(6分)[3]试根据表中已有的数值，计算并填写该表空格中的数值（单位为mm）。

ES
EI
TH
es
ei
Ts
Xmax
Xmin
Xav
Tf
10

 0

0.022
 +0.057

+0.035

(12分)[4]有一孔、轴配合，基本尺寸为40mm，要求配合的间隙为（+0.025～+0.066）mm，计算确定孔、轴的公差带代号。
(10分)[5]已知零件图，计算后回答问题
1、Φ50孔，若Da=Φ50.015，f=0.020，问孔是否合格？
2、Φ70的轴，若da= Φ69.990，f=0.025，问轴是否合格？

(9分)[6]已知某仪器的测量极限误差,用该仪器测量工件：
（1)如果测量一次，测得值为10.365mm,写出测量结果。
(2）如果重复测量4次，测得值分别为10. 367mm、10. 368 mm、10. 367mm、10 . 366mm、
写出测量结果。
(3)要使测量结果的极限误差汽不超过0.001 mm,应重复测量多少次？
(7分)[7]分析、计算图所示零件两孔中心距的变化范围。

====================答案====================
答案部分，(卷面共有23题,100.0分,各大题标有题量和总分)
一、判断题(5小题,共5.0分)
(1分)[1]错
(1分)[2]对
(1分)[3]错
(1分)[4]错
(1分)[5]错
二、填空题(5小题,共10.0分)
(2分)[1]基轴
(2分)[2]独立原则
(2分)[3]相同
(2分)[4]检验；测量
(2分)[5]工作尺寸；制造
三、单项选择题(2小题,共4.0分)
(2分)[1]A
(2分)[2]A
四、多项选择题(1小题,共2.0分)
(2分)[1]AB
五、简答题(3小题,共13.0分)
(4分)[1]冷拉钢材；活塞销与连杆小头孔、活塞上的两个销孔的配合；与滚动轴承外圈配合的外壳孔等。
(5分)[2]随机误差超出±3σ的概率只有0.0027，即进行370次等精度测量中，可能只有一次测得值超出±3σ的范围，而在随机测量时一般测量次数都不会很多，所以超出±3σ的随机误差就很难出现，因此把其定义为极限偏差。
(4分)[3]零件的实际几何要素向对其理想要素的变动量，其理想要素的方向（和）或位置由基准和（或）基准与理论正确尺寸确定。
六、计算题(7小题,共66.0分)
(10分)[1]该配合为基轴制配合，轴的上偏差es＝0，下偏差为－0.022；
因为Ymax＝EI－es，所以EI＝Ymax+es＝0+（－0.037）＝－0.037
因为 Xmax＝ES-ei，所以ES＝Xmax+ei＝（+0.007）+（-0.022）＝－0.015
所以孔的尺寸为，为过渡配合。
(12分)[2]建立尺寸链

增环为A1，减环为A2，A0为封闭环。
A0的基本尺寸为60-25＝35mm
＝（+0.05）－0＝+0.05mm
＝0－（+0.05）＝－0.05mm
所以孔1和孔2间尺寸的变化范围为34.95～35.05mm。
(6分)[3]
10
 +0.022
 0
0.022
-0.013
 -0.035
0.022
 +0.057
+0.013
+0.035
0.044

(12分)[4]带配合为间隙配合，要求的配合公差为＝0.066-0.025＝0.041mm
查公差表，取孔为7级，＝0.025mm，轴为6级，＝0.016mm
因为0.016+0.025＝0.041＝，因此满足要求。
采用基孔制，孔的公差带为mm。

基孔制的间隙配合时，轴的上偏差就是基本偏差，查表得轴的基本偏差为f，即公差带为。
(10分)[5]1、Φ50孔为最大实体要求，合格条件为：Dfe≥Dmmvs Da≤Dlms
Dmmvs = Dmms –t=φ50.0-0.01=φ49.99
Dfe= Da-f=φ50.015-0.020=φ49.995≥Dmmvs=φ49.99
Dlms=φ50.025
Da=Φ50.015≤Dlms=φ50.025
故孔合格。
2、Φ70的轴为包容要求，合格条件为：dfe≤dmms da≥dlms
dmms =φ70.0
dfe=da +f=φ69.990+0.025=φ70.015≥dmms=φ70.00
dlms=φ69.970
da =Φ69.990≥dlms=φ69.970
故轴不合格。
(9分)[6]解：（1）
（2）
测量结果为
（3）16次
(7分)[7]解：图中标注的是最大实体要求同时用于被测要素和基准要素，而基准本身又遵守包容要求，当被测要素偏离最大实体尺寸时，可以补偿给位置度公差，同时，当基准要素偏离最大实体尺寸时，其基准可以浮动，所以，中心距的变化范围是
。

其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
二．培训的及要求培训目的
安全生产目标责任书
为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：
一、目标值：
1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。
2、现金安全保管，不发生盗窃事故。
3、每月足额提取安全生产费用，保障安全生产投入资金的到位。
4、安全培训合格率为100%。
二、本单位安全工作上必须做到以下内容：
1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。
2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。
3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。
4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。
5、在公司及政府的安全检查中杜绝各类违章现象。
6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。
7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。
8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；
9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。
10、必须按规定对单位员工进行培训和新员工上岗教育；
11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。
三、 安全奖惩：
1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。
2、每月接受主管领导指派人员对安全生产责任状的落
