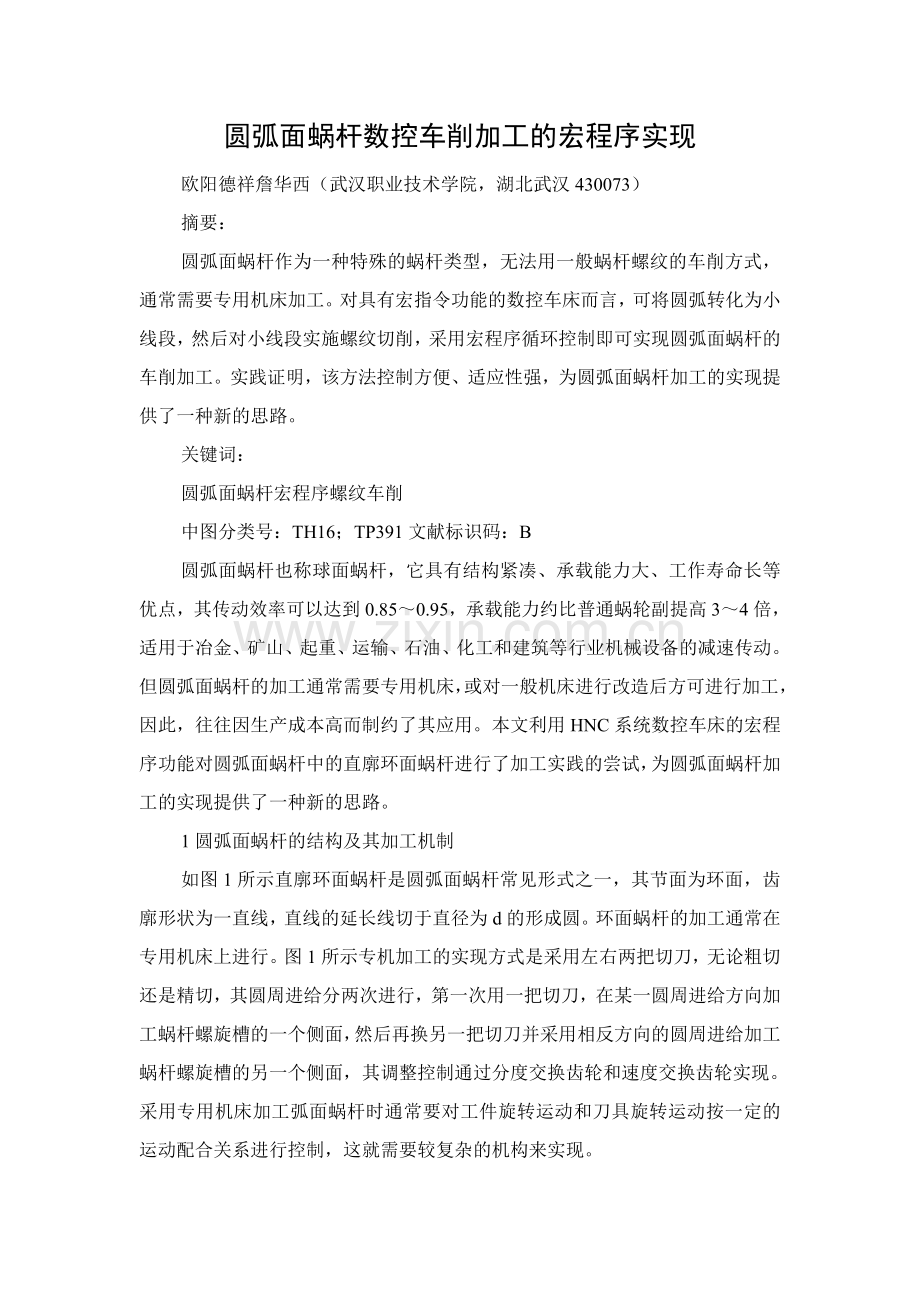

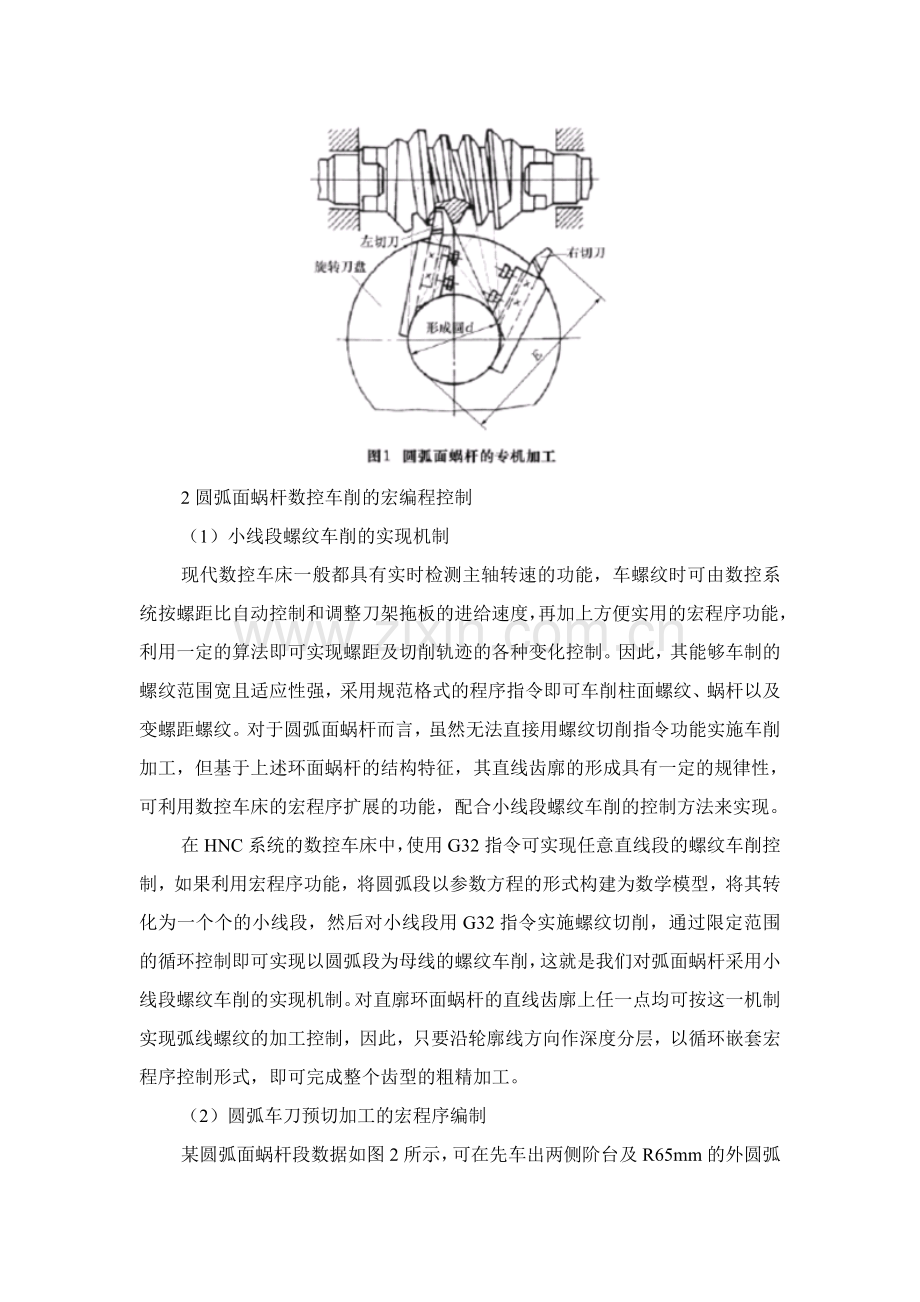

圆弧面蜗杆数控车削加工的宏程序实现欧阳德祥詹华西（武汉职业技术学院，湖北武汉430073）摘要：圆弧面蜗杆作为一种特殊的蜗杆类型，无法用一般蜗杆螺纹的车削方式，通常需要专用机床加工。对具有宏指令功能的数控车床而言，可将圆弧转化为小线段，然后对小线段实施螺纹切削，采用宏程序循环控制即可实现圆弧面蜗杆的车削加工。实践证明，该方法控制方便、适应性强，为圆弧面蜗杆加工的实现提供了一种新的思路。关键词：圆弧面蜗杆宏程序螺纹车削中图分类号：TH16；TP391文献标识码：B圆弧面蜗杆也称球面蜗杆，它具有结构紧凑、承载能力大、工作寿命长等优点，其传动效率可以达到0.850.95，承载能力约比普通蜗轮副提高34倍，适用于冶金、矿山、起重、运输、石油、化工和建筑等行业机械设备的减速传动。但圆弧面蜗杆的加工通常需要专用机床，或对一般机床进行改造后方可进行加工，因此，往往因生产成本高而制约了其应用。本文利用HNC系统数控车床的宏程序功能对圆弧面蜗杆中的直廓环面蜗杆进行了加工实践的尝试，为圆弧面蜗杆加工的实现提供了一种新的思路。1圆弧面蜗杆的结构及其加工机制如图1所示直廓环面蜗杆是圆弧面蜗杆常见形式之一，其节面为环面，齿廓形状为一直线，直线的延长线切于直径为d的形成圆。环面蜗杆的加工通常在专用机床上进行。图1所示专机加工的实现方式是采用左右两把切刀，无论粗切还是精切，其圆周进给分两次进行，第一次用一把切刀，在某一圆周进给方向加工蜗杆螺旋槽的一个侧面，然后再换另一把切刀并采用相反方向的圆周进给加工蜗杆螺旋槽的另一个侧面，其调整控制通过分度交换齿轮和速度交换齿轮实现。采用专用机床加工弧面蜗杆时通常要对工件旋转运动和刀具旋转运动按一定的运动配合关系进行控制，这就需要较复杂的机构来实现。2圆弧面蜗杆数控车削的宏编程控制（1）小线段螺纹车削的实现机制现代数控车床一般都具有实时检测主轴转速的功能，车螺纹时可由数控系统按螺距比自动控制和调整刀架拖板的进给速度，再加上方便实用的宏程序功能，利用一定的算法即可实现螺距及切削轨迹的各种变化控制。因此，其能够车制的螺纹范围宽且适应性强，采用规范格式的程序指令即可车削柱面螺纹、蜗杆以及变螺距螺纹。对于圆弧面蜗杆而言，虽然无法直接用螺纹切削指令功能实施车削加工，但基于上述环面蜗杆的结构特征，其直线齿廓的形成具有一定的规律性，可利用数控车床的宏程序扩展的功能，配合小线段螺纹车削的控制方法来实现。在HNC系统的数控车床中，使用G32指令可实现任意直线段的螺纹车削控制，如果利用宏程序功能，将圆弧段以参数方程的形式构建为数学模型，将其转化为一个个的小线段，然后对小线段用G32指令实施螺纹切削，通过限定范围的循环控制即可实现以圆弧段为母线的螺纹车削，这就是我们对弧面蜗杆采用小线段螺纹车削的实现机制。对直廓环面蜗杆的直线齿廓上任一点均可按这一机制实现弧线螺纹的加工控制，因此，只要沿轮廓线方向作深度分层，以循环嵌套宏程序控制形式，即可完成整个齿型的粗精加工。（2）圆弧车刀预切加工的宏程序编制某圆弧面蜗杆段数据如图2所示，可在先车出两侧阶台及R65mm的外圆弧轮廓表面后，再用圆弧车刀以齿型中线为深度分层进刀的参考线，按上述小线段螺纹车削的实现机制进行预切。以下是使用HNC21T系统时编写的预切程序。O0001T0101G90G0X60Z5S100M03#3=225；弧面圆心Z#4=170；弧面圆心X#6=0；切深初值#7=68563；圆弧刀总切深WHILE#6LE#7DO1；切深分层循环#5=63+#6；圆弧半径#1=902546*PI/180；起始角#2=90+2546*PI/180；终止角#10=10*#5/675；当前弧面的螺距G1X#4+2*#5*SIN#1Z#3+#5*COS#1F30；到起始位置WHILE#1GE#2DO2；圆弧小角度分割G32X#4+2*#5*SIN#1Z#3+#5*COS#1F#10；小线段车螺纹#1=#101；角度递变ENDW2G0X60F50G0Z5#6=#6+008；切深递变ENDW1G0X100Z100M05M30加工时，圆弧车刀以圆弧中心为刀位点对刀，其最终切深按两侧齿廓线以刀尖圆弧半径倒圆后的圆心位置来确定，圆弧段螺纹车制的起始和终止角度可按超出有效毛坯外的第一个齿槽位置求算。采用圆弧车刀预切结束的同时也完成了齿底的加工，仅剩两侧齿廓余留量如图2中阴影部分所示。（3）齿廓修形的加工控制左右侧齿廓的修形加工可分别使用左右切刀以对应的齿廓线为深度分层进刀的参考线，在计算出起始走刀位置后，再按上述小线段螺纹车削的实现机制进行切削加工。如图3所示为用右切刀对右侧齿廓实施车削控制的示意图，以齿顶所在弧面弦线与中线交点处的圆弧半径R64.9mm为半径递增的起始值，参照预切加工宏程序算法，以变量#6为半径递增量，按相似比例关系即可计算出与#6变化半径处齿廓到齿形中线的偏置距离bn（变量#8），则弧线上偏转角为处可通过z=bncos，x=bnsin将原齿形中线的进刀点换算到右齿廓上，即更改预切程序中G32的数据算法为G32X#4+2*#5*SIN#1+2*#8*SIN#1+05*PIZ#3+#5*COS#1+#8*COS#1+05*PIF#10，并按此算法设定起始位置。图4为用左切刀对左侧齿廓实施车削控制的示意图，其算法处理只需更改螺纹车削段为G32X#4+2*#5*SIN#1+2*#8*SIN#105*PIZ#3+#5*COS#1+#8*COS#105*PIF#10，并按此算法设定起始位置。3圆弧面蜗杆数控车削实现方式的应用限制通过对圆弧面蜗杆采用上述实现方法进行数控车削加工的实践，我们发现，虽然由于刀架不能像专用机床那样使刀具沿弧面摆转，但采用直进直出的切削方式，配合宏程序作弧面轨迹的运动控制，实现弧面蜗杆的加工还是可行的。但正是因为刀架无法随动摆转，考虑到刀具可能的干涉问题，其可加工的应用范围还是受到一定的限制。（1）由于刀具采用直进直出的运动，弧面蜗杆有效齿廓线的两侧不允许有倒卷，否则会产生刀具干涉，即弧面蜗杆的弧面半径和有效区段的弧心角应受到一定的限制。（2）由于数控车实现方式中蜗杆直线齿廓面是通过逐点分层渐进的形式车削形成的，无法像专用机床刀架摆转方式那样依靠增大刀具的有效切刃面积而获得较高的表面质量，要想得到相对顺滑的齿廓线必须加大分层递进的密度，因此，其加工效率尚存在一定的差异，要想获得加工效率和表面质量的平衡，在算法、刀具结构及工艺控制等方面尚需进一步探索。（3）本文所给出的圆弧面蜗杆数控车削加工案例是在HNC21T上调试通过的，由于受数控系统在宏程序及螺纹车削指令综合应用方面的限制，有些数控系统还不能接受螺距变量控制的格式规范，且由于在螺纹车削时尚有某进给轴超速设置等种种限制，使得大螺距蜗杆的车削无法进行实践验证。4结语利用数控车床的宏程序功能，将蜗杆圆弧母线直线化，然后以小线段的方式实施螺纹车削，能有效实现圆弧面蜗杆的加工。尽管以上切削加工的尝试仅限于直线齿廓蜗杆，但从实现机制来看，只需要构建出由齿形中线到齿廓间的换算关系，无论齿廓为何种曲线形式，均可方便地由宏程序实现各齿面的修形加工。一旦算法确定，对不同规格大小的系列化蜗杆而言，不需对机床进行调整，仅简单地修改部分程序变量的设置即可开始实施切削加工。对于小批量多品种弧面蜗杆的加工来说，使用宏程序控制的数控车削加工将是一种方便易行的好方法。参考文献1张跃灵专用车床加工圆弧面蜗杆J机械工艺师，1996（1）2任连起球面蜗杆的车削装置J装备机械，1987（2）3崔保卫，么志利用宏程序车削异形螺纹J科技信息，2011（3）第一作者：欧阳德祥，男，1964年生，副教授，主要从事模具技术及数控加工方面的教学与研究工作。（编辑李静）其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
