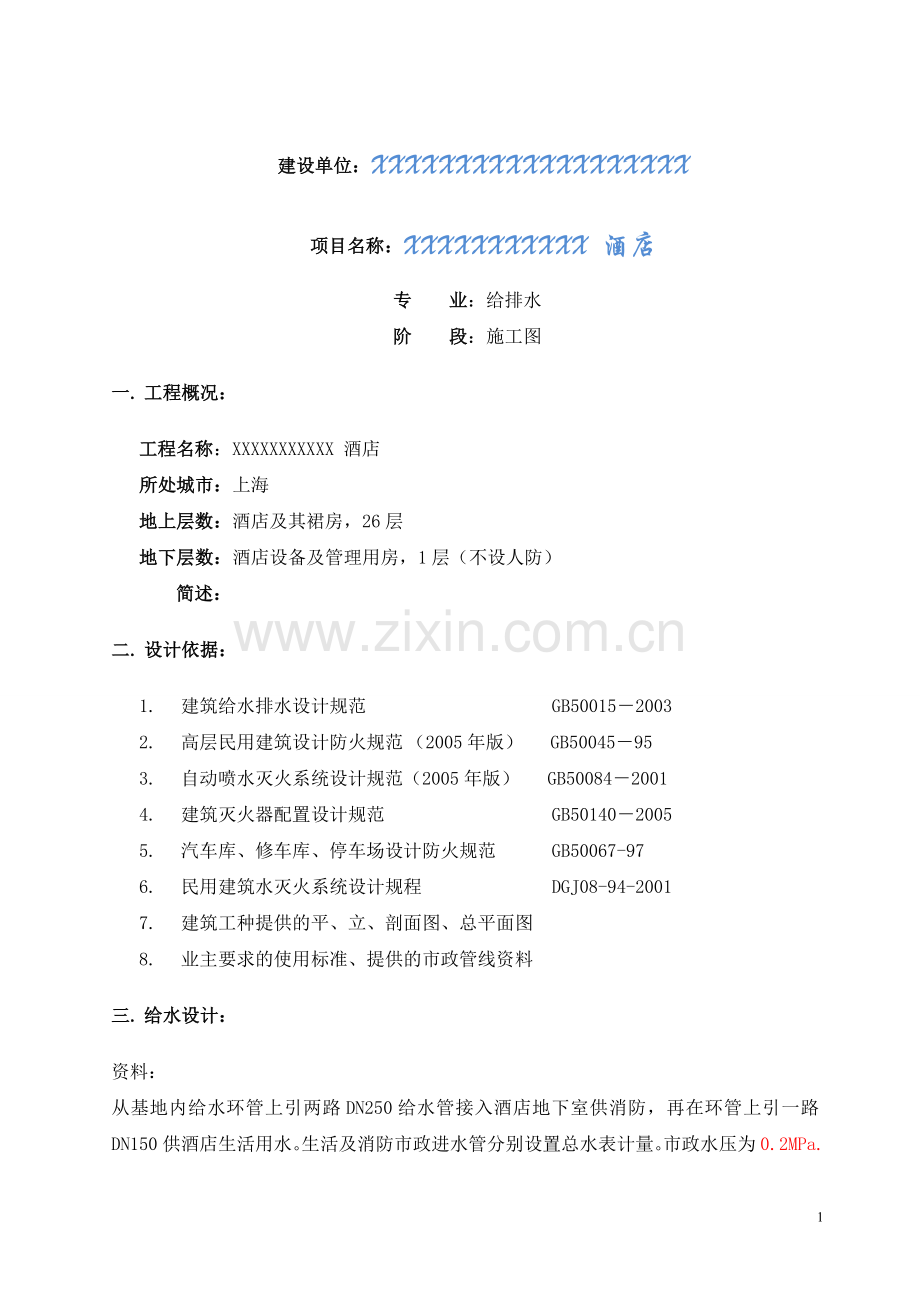

上海某酒店用水计算书.doc

建设单位：XXXXXXXXXXXXXXXXXXX
项目名称：XXXXXXXXXXX 酒店
专 业：给排水
阶 段：施工图
一. 工程概况：
工程名称：XXXXXXXXXXX 酒店
所处城市：上海
地上层数：酒店及其裙房，26层
地下层数：酒店设备及管理用房，1层（不设人防）
简述：
二. 设计依据：
1. 建筑给水排水设计规范 GB50015－2003
2. 高层民用建筑设计防火规范 （2005年版） GB50045－95
3. 自动喷水灭火系统设计规范（2005年版） GB50084－2001
4. 建筑灭火器配置设计规范 GB50140－2005
5. 汽车库、修车库、停车场设计防火规范 GB50067-97
6. 民用建筑水灭火系统设计规程 DGJ08-94-2001
7. 建筑工种提供的平、立、剖面图、总平面图
8. 业主要求的使用标准、提供的市政管线资料
三. 给水设计：
资料：
从基地内给水环管上引两路DN250给水管接入酒店地下室供消防，再在环管上引一路DN150供酒店生活用水。生活及消防市政进水管分别设置总水表计量。市政水压为0.2MPa.

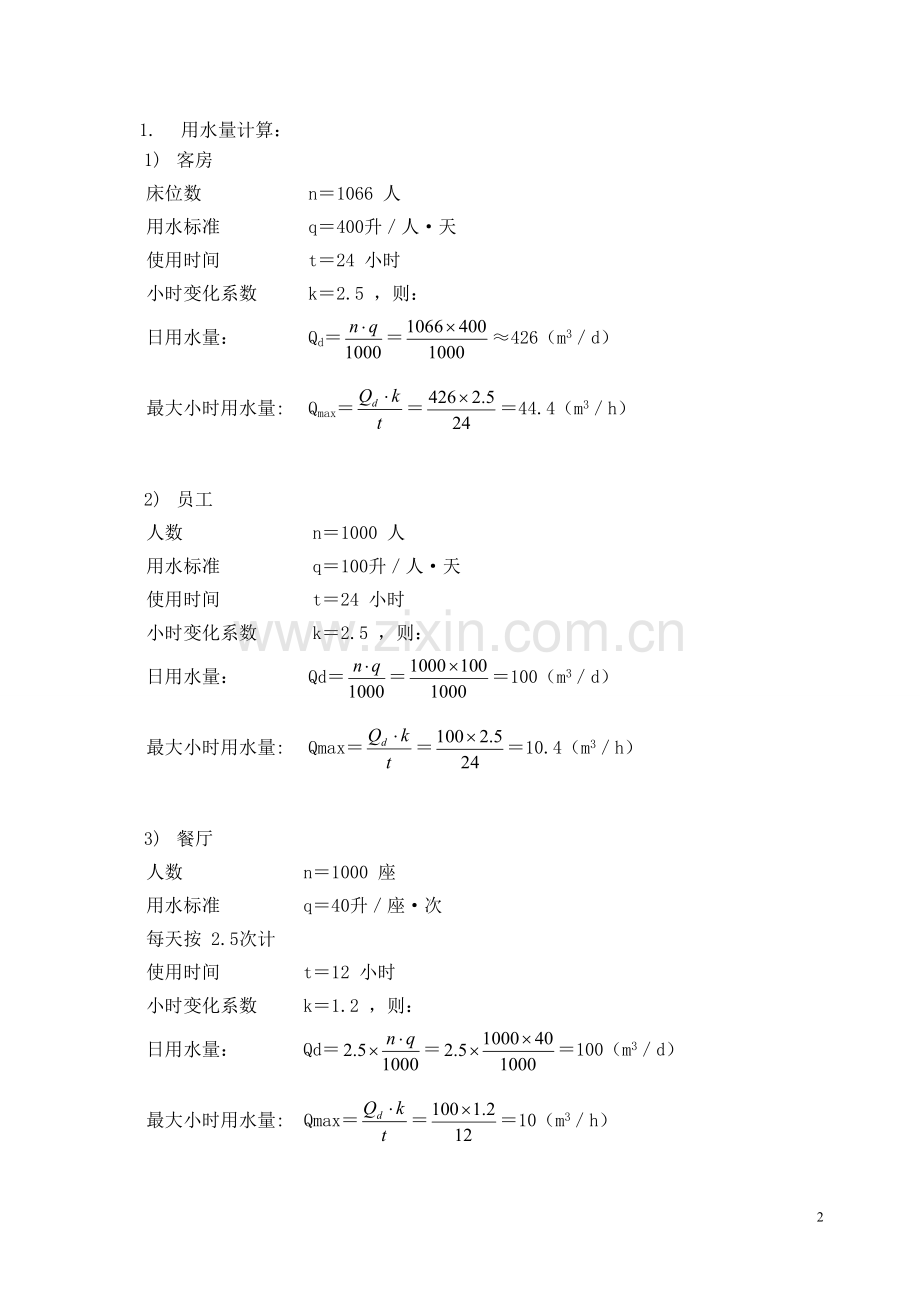

1. 用水量计算：
1) 客房
床位数 n＝1066 人
用水标准 q＝400升／人·天
使用时间 t＝24 小时
小时变化系数 k＝2.5 ，则：
日用水量： Qd＝＝≈426（m3／d）
最大小时用水量: Qmax＝＝＝44.4（m3／h）

2) 员工
人数 n＝1000 人
用水标准 q＝100升／人·天
使用时间 t＝24 小时
小时变化系数 k＝2.5 ，则：
日用水量： Qd＝＝＝100（m3／d）
最大小时用水量: Qmax＝＝＝10.4（m3／h）

3) 餐厅
人数 n＝1000 座
用水标准 q＝40升／座·次
每天按 2.5次计
使用时间 t＝12 小时
小时变化系数 k＝1.2 ，则：
日用水量： Qd＝＝＝100（m3／d）
最大小时用水量: Qmax＝＝＝10（m3／h）

4) 健身中心
人数 n＝100 人
用水标准 q＝40升／人·天
每天按 5次计
使用时间 t＝12 小时
小时变化系数 k＝1.2 ，则：
日用水量： Qd＝＝＝20（m3／d）
最大小时用水量: Qmax＝＝＝2（m3／h）

5) 游泳池
游泳池容积为300立方，每日补水量按容积的8%
使用时间 t＝12 小时
日用水量： Qd＝300×8%＝24（M3/d）
最大小时用水量: Qmax＝24∕12＝2M3/h

6) 空调用补充水量：
根据暖通专业提供资料，经计算冷却循环水量为943 M3/h，补充水量为：
使用时间 t＝24 小时
最大小时用水量: Qmax＝943×1.5％＝14M3/h
日用水量： Qd＝14×24＝336（M3/d）

7) 未预见用水量（包括室外绿化用水）10%：Qd＝101 m3
Qmax＝8.3m3

8) 总用水量：
∑Qd＝1006＋101＝1107（m3／d）
∑Qh＝82.8+8.3＝91.1（m3／h）

2. 给水方式：
给水竖向总共分四区。酒店地下室及一至三层采用变频恒压的供水方式；其余各层采用水池—提升泵—屋顶水箱—供水点的方式。则第一区为-1至3层，3层标高为+11.10米；第二区为4至11层，4层标高为14.55米，11层标高为38.70米；第三区为12至19层，12层标高为42.15米，19层标高为66.30米；第四区为20至26层，20层标高为69.75米，26层标高为90.45米，水箱底标高为101.45米。26层最不利点水压为101.45-90.45-1=10米。
最大静水压力校核:
第4区20层静水压力为101.45-69.75（20层）-1=30.7m<0.45MPa
第3区12层静水压力，20层设置可调式减压阀，阀前压力为101.45-73.2（21层）=28.25m，阀后压力为11m，则12层静水压力69.75（20层）-42.15（12层）-1+10=37.6m<0.45MPa
第2区4层静水压力，20层，12层分别设置可调式减压阀，20层同第三区，12层为阀前压力69.75（20层）+10-45.6（13层）=34.15m，阀后为10m，则4层静水压力42.15（12层）-14.55（4层）-1+11=37.6m<0.45MPa
3. 地下蓄水池以及屋顶水箱计算：
1) 屋顶水箱
屋顶水箱供给4至26层的宾馆客房以及屋顶冷却塔的补水则：
宾馆客房最高日用水量：426m3，冷却塔最高日用水量：336m3
屋顶水箱以最高日用水量的12%确定，V＝（426+336）12％≈90m3，生活与消防水箱合用，消防水量为18立方，则屋顶水箱为108立方。选用12 62 (m)不锈钢组合水箱，分两格，有效水深为1.5米。水箱箱底标高为101.45米，箱顶标高为103.45米。
2) 地下室蓄水池
地下水池容积以最高日用水量的30%确定，V＝110730％＝332m3，选用9500 6000 3500(h)不锈钢水池和9000 5500 3500(h)不锈钢水池,净容积320m3。水池进水管DN150，流速以1.5m/s时，进水量95 m3/h。

4. 给水加压泵选型：
1) 蓄水池-屋顶水箱提升泵:
生活提升泵设计流量为：
Q=44.4+14≈60 m3/h
扬程计算：
H≥H1+H2+H3
式中H¾水泵扬程 (m)
H1 ¾蓄水池最低水位与最不利用水点的高程差(m)
H2 ¾计算管路上的水头损失(m)
H3 ¾出水水头(m)
H1=5.35+0.5+103.45+2.0=111.3m
H3=2m
管道水头损失：
DN150，Q=16.67L/s，v= 0.982m/s， i= 0.0129，L≈200m；
局部水头损失取沿程水头损失的30%，则给水系统内总水头损失为：
H2=1.3×0.0129×200≈3.5m
H=111.3+3.5+2=116.8m
选用生活提升泵：80SCDTP54-20X7 Q=60m3／h H=117m N=37kw（一用一备）

2) 酒店裙房及地下室生活恒压给水变频加压泵:
生活恒压给水变频加压泵设计秒流量计算公式为：
qg=0.2×α× L/s ,(α＝2.5 )
式中 qg ¾设计秒流量
Ng ¾计算管段卫生器具给水当量总数
α=2.5 则qg=0.5

a.卫生洁具当量：低水箱大便器－0.5；小便器－0.5；洗手盆－0.5；洗脸盆－0.5；淋浴器－0.75；
Ng=50.25
b.流量：q1=0.5×=3.5 L/s(卫生间)
q2=1.6 L/s（健身中心）
q3=0.56 L/s（游泳池）
q4=3.2L/s（厨房）
q5=6L/s（浴室）
q= q1+ q2+ q3+ q4+ q5=14.9L/s=53.6 m3/h
c.扬程计算：
H≥H1+H2+H3
式中H¾水泵扬程 (m)
H1 ¾蓄水池最低水位与最不利用水点的高程差(m)
H2 ¾计算管路上的水头损失(m)
H3 ¾出水水头(m)
H1=5.35+0.5+11.1+1=17.95m
H3=15m
管道水头损失：
DN100，Q=10.2L/s，v= 1.178m/s， i= 0.028，L≈100m；
局部水头损失取沿程水头损失的30%，则给水系统内总水头损失为：
H2=1.3×（0.028×100）=3.64m
H=17.95+3.64+15≈37m
选用恒压变频加压泵：50-200（I）B Q=27m3／h H=40m N=5.5kw（两用一备）

5. 冷却循环水泵及冷却塔选型：
根据空调专业提供的资料，最终单台冷冻机组冷却循环水量为471.5 m3/h，共2组，则选用循环水泵471.5 m3/h三台，两用一备。
循环泵扬程计算:Q=960m3/h，DN400，V=2.06 m/s，水头损失0.0191，管道长度400米，冷冻机组水阻力7米，Y型过滤器水头损失2米，进塔水压4米，假设水塔布水器高5米，水塔架空0.35米，则h=400x0.0191+7+2+4+5+0.35=26米。
选用循环泵：KQW250/300-55/4, Q=480m3/h H=28m N=55kw （两用一备）
基础尺寸:1200x700mm
冷却塔：KFT-350-C2两台
单台尺寸:6400x3350mm
循环干管管径为DN400，则平均流速为2.06m/s。

四. 热水系统：
1. 用水量计算
1) 宾馆客房用水：
人数 n＝1066 人
用水标准 q＝150升／人·天
使用时间 t＝24 小时
小时变化系数 k＝4.09 ，则：
日用水量： Qd＝＝＝160（m3／d）
最大小时用水量: Qmax＝＝＝27（m3／h）

2) 宾馆员工用水：
人数 n＝1000 人
用水标准 q＝40升／人·天
使用时间 t＝24 小时
小时变化系数 k＝4.09 ，则：
日用水量： Qd＝＝＝40（m3／d）
最大小时用水量: Qmax＝＝＝6.8（m3／h）

3) 餐厅用水：
人数 n＝1000 座
用水标准 q＝20升／座·次
每天按 3次计
使用时间 t＝12 小时
小时变化系数 k＝1.5 ，则：
日用水量： Qd＝＝＝60（m3／d）
最大小时用水量: Qmax＝＝＝7.5（m3／h）

4) 未预见水量按取高日用水量的10%
Qd=(160+40+75) ×10%=27.5M3/d
qh=(27+6.8+7.5) ×10%=4 M3/h
合计：Qd =275+27.5=302.5 M3/d
qh =41.3+4=45 M3/h

2. 热交换器选型：
本工程热水用水采用半容积热式热交换器，热源为95℃高温水，由锅炉房提供。根据规范半容积式热交换器按设计小时流量计算，q=45 M3/h，设计小时耗热量：
QH=45×1.163×55×0.983=2830KW
游泳池耗热量：表面蒸发损失热量及管道、池壁、设备等传热损失QS=104KJ/h，补充新鲜水加热耗热量Qf=192593 KJ/h，则泳池耗热量Q=QS+Qf=192697 KJ/h=54Kw。
则总的耗热量为2830+54=2884Kw。
给水第四区：n＝328人，q＝150升／人·天，t＝24 小时，k＝5.60，Qmax=11.48（m3／h），即小时耗60°C热水量为11.48立方，则选用半容积式水-水换热器HBLL-1-1.5两台，两用。直径1米，传热面积7.0平方，容积1.5 m3，产热水量为6.2 m3／h。
给水第三区：n＝432人，q＝150升／人·天，t＝24 小时，k＝5.05，Qmax=13.64（m3／h），即小时耗60°C热水量为13.64立方，则选用半容积式水-水换热器HBLL-1-2.0两台，两用。直径1.2米，传热面积9.0平方，容积2.0 m3，产热水量为7.8 m3／h。
给水第二区：n＝306人，q＝150升／人·天，t＝24 小时，k＝5.60，Qmax=10.71（m3／h），即小时耗60°C热水量为10.71立方，则选用半容积式水-水换热器HBLL-1-1.5两台，两用。直径1.0米，传热面积7.0平方，容积1.5 m3，产热水量为6.2 m3／h。
给水第一区：即裙房地下室。地下室员工集中浴室40°C热水用量为28x250+16x80=8.28 m3/h，相当于60°C热水用量为5.3 m3/h；厨房60°C热水用量为7.5 m3/h；游泳池28°C热水用量为2m3/h，相当于60°C热水用量为0.84 m3/h；健身中心60°C热水用量为1.25m3/h；游泳池淋浴60°C热水用量为1.5 m3/h；则60°C热水用量总计为16.39 m3/h，则选用半容积式水-水换热器HBLL-1-2.5两台，两用。直径1.2米，传热面积10.0平方，容积2.5 m3，产热水量为8.9 m3／h。
3. 热水循环泵选型：
按热水量的25％计算，热水第一区q=16.39×25％=4.1 m3/h，
KQL25/110-0.55/2 Q=4.1m3/h H=15m N=0.55kw （一用一备）
热水第二区q=10.71×25％=2.7 m3/h，
KQL20/110-0.37/2 Q=2.7m3/h H=15m N=0.55kw （一用一备）
热水第三区q=13.64×25％=3.4 m3/h，
KQL25/110-0.55/2 Q=3.4m3/h H=15m N=0.55kw （一用一备）
热水第四区q=11.48×25％=2.9 m3/h，
KQL25/110-0.55/2 Q=2.9m3/h H=15m N=0.55kw （一用一备）
4. 热水膨胀罐选型：
V＝
V----膨胀水罐总容积
ρ1-----取热水回水温度50℃时水的密度988.07Kg/L
ρ2-----热水温度60℃时水的密度983.24Kg/L
P1-----膨胀水罐处管内水压力
P2-----取1.05P1
Vc-----按水加热设备的容积计
则V=0.103Vc
热水第一区:V=0.103x(2.5x2+1)=0.618m3
热水第二区:V=0.103x(1.5x2+1)=0.412m3
热水第三区:V=0.103x(2.0x2+1)=0.515m3
热水第四区:V=0.103x(1.5x2+1)=0.412m3
则均选取PN800隔膜式膨胀水罐，H=2000mm，Φ=800mm，有效容积为0.854 m3，接口管径DN40。
五. 排水系统及集水坑排水：
排水立管S/3-1和S/3-2排水负荷校核：
S/3-1是回合209套酒店卫生间4件套（大便器，洗脸盆，浴缸，淋浴间）和88套公寓式酒店卫生间5件套（大便器，洗脸盆，浴缸，淋浴间，洗涤盆）则排水设计秒流量为q=17.51L/s，现立管管径为De160，且有专用通气管，排水能力为25L/s〉17.51L/s。S/3-2是回合162套酒店卫生间4件套（大便器，洗脸盆，浴缸，淋浴间）和68套公寓式酒店卫生间5件套（大便器，洗脸盆，浴缸，淋浴间，洗涤盆）则排水设计秒流量为q=15.59L/s，现立管管径为De160，且有专用通气管，排水能力为25L/s〉15.59L/s。

地下室职工厕所浴室排水集水坑。男、女浴室分别设置排水集水坑；男浴室排水流量经计算为4.5L/s，则集水坑大小取7分钟流量约为2立方，大小为1.4mX1.0mX1.8m；女浴室排水流量经计算为6L/s，则集水坑大小取7分钟流量约为2.5立方，大小为1.8mX1.0mX1.8m。排水泵选择，男浴室排水集水坑排水泵50-17-15-1200-2.2，q=17m3/h，H=15m，N=2.2Kw，两台一用一备；女浴室排水集水坑排水泵50-23-15-1200-2.2，q=23m3/h，H=15m，N=2.2Kw，两台一用一备。

泵房集水坑，集水坑排水泵80-40-15-1600-5.5，q=40m3/h，H=15m，N=5.5Kw，两台一用一备。则集水坑大小2.0mX1.5mX1.5m。

厨房排水：隔油池计算，Q=Gn×n/t×k
Gn-水量定额，取20L/人·次；
n-就餐人数，约2000人/次，一天按2.5次计；
t-使用时间，为12小时；
K-安全系数，K=1.5；
则Q=12.5 m3/h，选取G-1200不锈钢型厨房隔油器，流量:14.4 m3/h，外形尺寸：2000x1000x1000mm。潜水泵为Q=15 m3/h，H=15m，N=2.2KW，一用一备，则集水坑有效容积应为1.25立方，大小为：1.2mx1.2mx2.5m。

锅炉房集水坑大小为：1.3mX1.3mX1.5m，潜水泵为Q=20 m3/h，H=15m，N=2.2KW，一用一备。

冷冻机房集水坑大小为：1.5mX1.5mX1.5m，潜水泵为Q=25 m3/h，H=15m，N=3.0KW，一用一备。

六. 冷热水管径计算：
第四分区：供应166套酒店卫生间，每套卫生间按四件套（大便器0.5，洗脸盆0.5，浴缸1.0，淋浴间0.5），则冷水总当量415，热水总当量332，qg=0.2×α×
冷水总管：Q=0.2x2.5x20.37=10.2L/s，选取管径DN100，v=1.18m/s
热水总管：Q=0.2x2.5x18.22=9.1L/s，选取管径DN100,V=1.05m/s
立管以最大为例：供应14套，则冷水当量35，热水当量28，则：
冷水立管：Q=0.2x2.5x5.92=2.96L/s，选取管径DN70，v=0.84m/s
热水立管：Q=0.2x2.5x5.29=2.65L/s，选取管径DN70,V=0.75m/s

第三分区：供应206套酒店卫生间，每套卫生间按四件套（大便器0.5，洗脸盆0.5，浴缸1.0，淋浴间0.5），则冷水总当量515，热水总当量412，qg=0.2×α×
冷水总管：Q=0.2x2.5x22.69=11.3L/s，选取管径DN100，v=1.31m/s
热水总管：Q=0.2x2.5x20.30=10.1L/s，选取管径DN100,V=1.17m/s
立管以最大为例：供应16套，则冷水当量40，热水当量32，则：
冷水立管：Q=0.2x2.5x6.32=3.16L/s，选取管径DN70，v=0.90m/s
热水立管：Q=0.2x2.5x5.65=2.83L/s，选取管径DN70,V=0.80m/s

第二分区：供应154套公寓式酒店卫生间，每套卫生间按五件套（大便器0.5，洗脸盆0.5，浴缸1.0，淋浴间0.5，洗涤盆0.7），则冷水总当量492.8，热水总当量415.8，qg=0.2×α×
冷水总管：Q=0.2x2.5x22.20=11.1L/s，选取管径DN100，v=1.28m/s
热水总管：Q=0.2x2.5x20.39=10.2L/s，选取管径DN100,V=1.18m/s
立管以最大为例：供应16套，则冷水当量51.2，热水当量43.2，则：
冷水立管：Q=0.2x2.5x7.16=3.58L/s，选取管径DN70，v=1.02m/s
热水立管：Q=0.2x2.5x6.57=3.29L/s，选取管径DN70,V=0.933m/s

第一分区：冷水为14.9L/s，则选取管径DN100，v=1.72m/s，
热水按13L/s，则选取管径DN100，v=1.50m/s。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
