荣华商场1号配电室更换CT施工方案.doc

施工方案

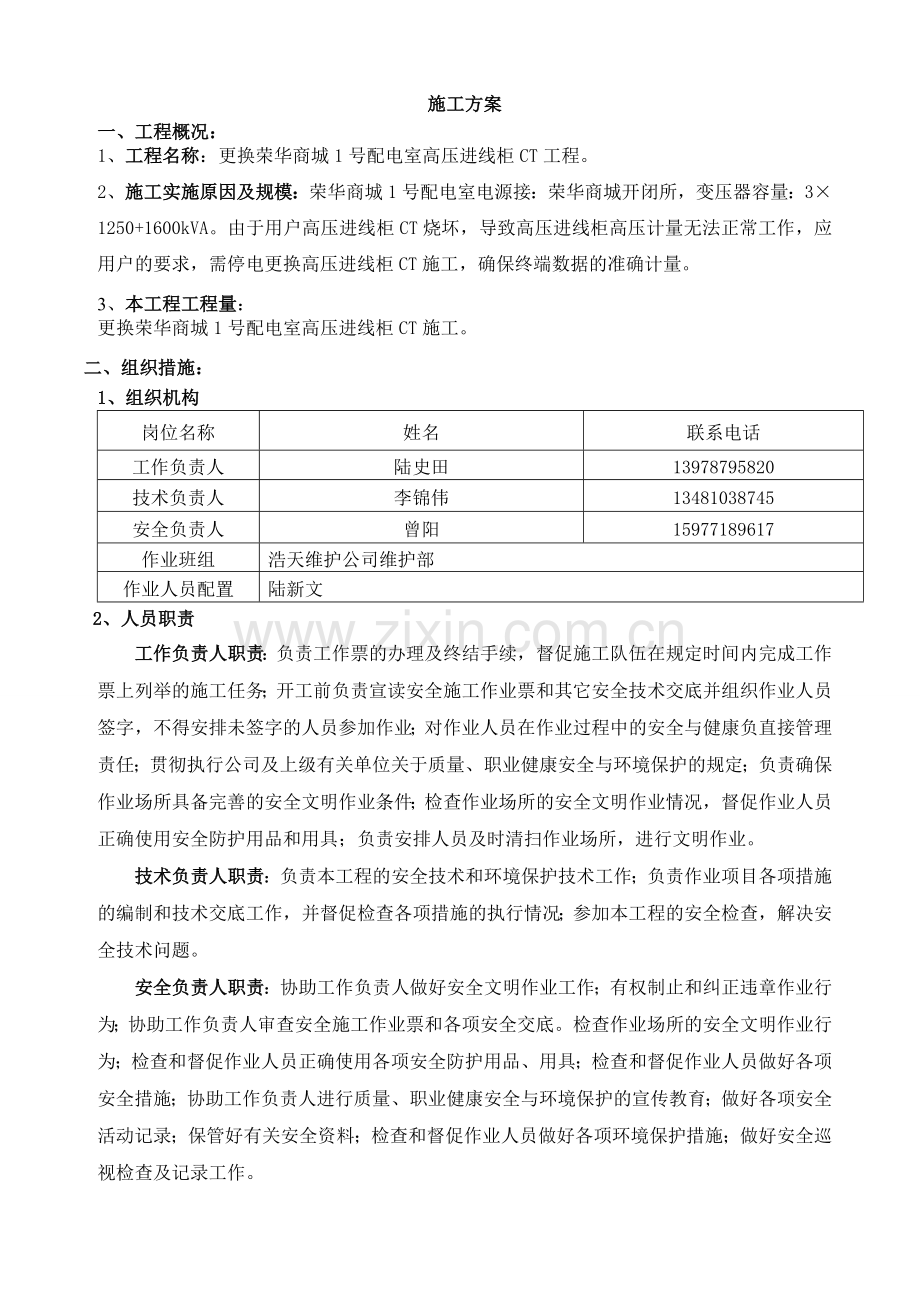

一、工程概况：
1、工程名称：更换荣华商城1号配电室高压进线柜CT工程。
2、施工实施原因及规模：荣华商城1号配电室电源接：荣华商城开闭所，变压器容量：3×1250+1600kVA。由于用户高压进线柜CT烧坏，导致高压进线柜高压计量无法正常工作，应用户的要求，需停电更换高压进线柜CT施工，确保终端数据的准确计量。
3、本工程工程量：
更换荣华商城1号配电室高压进线柜CT施工。
二、组织措施：
1、组织机构
岗位名称
姓名
联系电话
工作负责人
陆史田
13978795820
技术负责人
李锦伟
13481038745
安全负责人
曾阳
15977189617
作业班组
浩天维护公司维护部
作业人员配置
陆新文
2、人员职责
工作负责人职责：负责工作票的办理及终结手续，督促施工队伍在规定时间内完成工作票上列举的施工任务；开工前负责宣读安全施工作业票和其它安全技术交底并组织作业人员签字，不得安排未签字的人员参加作业；对作业人员在作业过程中的安全与健康负直接管理责任；贯彻执行公司及上级有关单位关于质量、职业健康安全与环境保护的规定；负责确保作业场所具备完善的安全文明作业条件；检查作业场所的安全文明作业情况，督促作业人员正确使用安全防护用品和用具；负责安排人员及时清扫作业场所，进行文明作业。
技术负责人职责：负责本工程的安全技术和环境保护技术工作；负责作业项目各项措施的编制和技术交底工作，并督促检查各项措施的执行情况；参加本工程的安全检查，解决安全技术问题。
安全负责人职责：协助工作负责人做好安全文明作业工作；有权制止和纠正违章作业行为；协助工作负责人审查安全施工作业票和各项安全交底。检查作业场所的安全文明作业行为；检查和督促作业人员正确使用各项安全防护用品、用具；检查和督促作业人员做好各项安全措施；协助工作负责人进行质量、职业健康安全与环境保护的宣传教育；做好各项安全活动记录；保管好有关安全资料；检查和督促作业人员做好各项环境保护措施；做好安全巡视检查及记录工作。

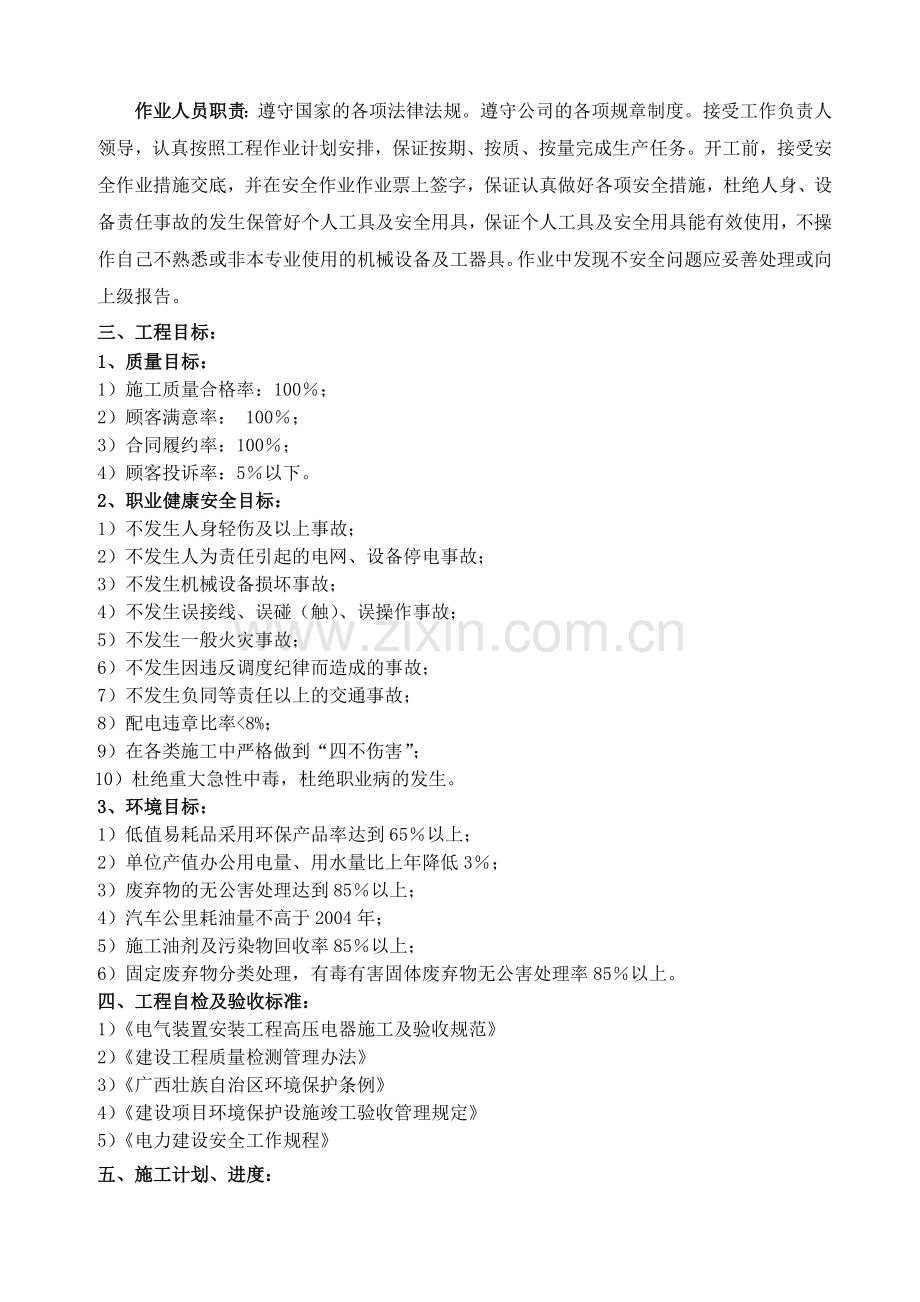

作业人员职责：遵守国家的各项法律法规。遵守公司的各项规章制度。接受工作负责人领导，认真按照工程作业计划安排，保证按期、按质、按量完成生产任务。开工前，接受安全作业措施交底，并在安全作业作业票上签字，保证认真做好各项安全措施，杜绝人身、设备责任事故的发生保管好个人工具及安全用具，保证个人工具及安全用具能有效使用，不操作自己不熟悉或非本专业使用的机械设备及工器具。作业中发现不安全问题应妥善处理或向上级报告。
三、工程目标：
1、质量目标：
1）施工质量合格率：100％；
2）顾客满意率： 100％；
3）合同履约率：100％；
4）顾客投诉率：5％以下。
2、职业健康安全目标：
1）不发生人身轻伤及以上事故；
2）不发生人为责任引起的电网、设备停电事故；
3）不发生机械设备损坏事故；
4）不发生误接线、误碰（触）、误操作事故；
5）不发生一般火灾事故；
6）不发生因违反调度纪律而造成的事故；
7）不发生负同等责任以上的交通事故；
8）配电违章比率<8%；
9）在各类施工中严格做到“四不伤害”；
10）杜绝重大急性中毒，杜绝职业病的发生。
3、环境目标：
1）低值易耗品采用环保产品率达到65％以上；
2）单位产值办公用电量、用水量比上年降低3％；
3）废弃物的无公害处理达到85％以上；
4）汽车公里耗油量不高于2004年；
5）施工油剂及污染物回收率85％以上；
6）固定废弃物分类处理，有毒有害固体废弃物无公害处理率85％以上。
四、工程自检及验收标准：
1）《电气装置安装工程高压电器施工及验收规范》
2）《建设工程质量检测管理办法》
3）《广西壮族自治区环境保护条例》
4）《建设项目环境保护设施竣工验收管理规定》
5）《电力建设安全工作规程》
五、施工计划、进度：
1、2011年04月10日09：00至2011年04月15日17：00与江南分局运行人员完成施工现场勘察工作，并落实试验内容。
2、2011年04月15日22：30至2011年04月16日01：30停电：更换荣华商城1号配电室高压进线柜CT施工。
六、施工步骤及相应的安全措施：
（一）第一阶段 不停电作业 ：
1、工作内容：
1）工作负责人陆史田、技术负责人李锦伟与江南供电分局运行人员对工作点进行看点，确认整个工程的工作任务；
2）由工作负责人陆史田、李锦伟等3人负责检查更换CT的工具器确已备好，并进行工具器及安全用品检查，将不合格的工具器及安全用品剔除，合格的放置好，等待停电时使用。
2、工作地点：
110kV友谊站10kV友燕913线：荣华商城1号配电室高压进线柜；
3、时间安排：
2011年04月10日09：00至2011年 04月10日17：00
4、人员安排：
陆史田、李锦伟、陆新文
5、不停电安全措施：
1）、相关高压设备状态：
10kV友燕913线荣华商城1号配电室高压进线柜处于运行状态！
2）、相关直流、低压及二次回路状态：
无
3）、应投切相关直流电源（空气开关、熔断器、连接片）、低压及二次回路：
无
4）、应设遮拦、应挂标示牌：
无
6、危险点分析及控制：
危险点分析
预控措施

人员触电伤害
1、工作负责人对所有的工作点进行现场勘察前，必须戴好安全帽，并穿好工作服；
2、在进行现场勘察时，工作负责人陆史田一定要监护好每个工作人员，并将每个点的带电情况及注意事项告知工作人员，提醒工作人员严禁触摸带电设备及跟带电设备保持的安全距离。
（二）第二阶段：停电作业
1、工作内容：
更换荣华商城1号配电室高压进线柜CT施工。
2、工作地点：
110kV友谊站10kV友燕913线：荣华商城1号配电室高压进线柜；
3、计划停电时间：
2011年04月15日22：30至2011年04月16日01：30
4、工作任务：
110kV友谊站10kV友燕913线配合: 更换荣华商城1号配电室高压进线柜CT施工。
5、停电范围、停电线路名称：
110kV友谊站10kV友燕913线；
6、停电影响户时数及具体用户：
1）、停电影响户时数：1*4
2）、具体用户：荣华商城1号配电室
3）、重要用户：无
4）、交通红绿灯：无
7、停电工作安全措施：
1）、应拉开的断路器（开关）和隔离开关（注明编号）：
荣华商城开闭所商城902开关
2）、应投切相关直流电源（空气开关、熔断器、连接片）、低压及二次回路：
无
3）、应合接地刀闸（注明编号）、装设接地线（注明切实地点）、应设绝缘挡板：
荣华商城开闭所商城90238接地刀闸（共壹组接地刀闸）
4）、应设遮拦、应挂标示牌（注明位置）：
1、在荣华商城开闭所商城902开关的操作把手处悬挂"禁止合闸，线路有人工作"标示牌，
2、在工作点四周装设安全遮栏并悬挂“止步高压危险”标示牌，非工作人员不得进入作业范围。
5）、自行装设的接地线：
序号
接地线编号
挂接地线位置
负责人
操作人
1
#1
友燕913线荣华商城1号配电室进线电缆头侧
李锦伟
陆新文
2
#2
友燕913线荣华商城1号配电室1号专变低压侧
李锦伟
陆新文
3
#3
友燕913线荣华商城1号配电室2号专变低压侧
李锦伟
陆新文
4
#4
友燕913线荣华商城1号配电室3号专变低压侧
李锦伟
陆新文
5
#5
友燕913线荣华商城1号配电室4号专变低压侧
李锦伟
陆新文
8、保留的带电线路及带电设备：
无
9、作业任务及人员安排：
1）所有的工作人员提前45分钟到达施工现场。工作负责人到达施工现场但未得到配调许可工作前，先按施工前计划分配好的工作任务进行人员配置，并再次对施工前的工器具、安全用品进行检查，由工作负责人将检查结果记录在“送电主要工器具及安全用品现场外观检查表”，并安排作业人员将工器具、材料及安全用品放置好，等待停电后使用；
2）在接到配调值班员许可工作的命令后，由工作负责人接受江南分局运行人员的安全技术交底。接受江南分局交底人的交底后，工作负责人向全体作业人员进行工作票唱票和安全技术交底，并组织现场安全员对工前检查项目进行工作任务、技术措施、安全注意事项交底检查，正确无误后，工作负责人填写一份《工程施工工前、工后安全检查卡》，现场安全员、工作人员一同签名。工作负责人下达开始施工的通知后，由李锦伟、陆新文根据工作安排到达负责挂接地线点，核对挂地线点的位置，在友燕913线荣华商城1号配电室进线电缆头侧验电，验明无电压后挂上#1接地线；由李锦伟、陆新文分别在友燕913线荣华商城1号配电室1号专变低压侧、友燕913线荣华商城1号配电室2号专变低压侧、友燕913线荣华商城1号配电室3号专变低压侧、友燕913线荣华商城1号配电室4号专变低压侧验电，验明无电压后分别挂上#2、#3、#4、#5接地线；挂接地线人员对所挂的地线进行自检，汇报工作负责人，工作负责人将所挂接地线的人员及时间记录好。工作负责人确认所有的接地线已挂好且无误后，方可对工作人员下达开始施工的命令。
3）工作具体安排如下：
人员安排
工作内容
计划时间
李锦伟、陆新文
1、先断开荣华商城1号配电室高压进线柜断路器，在断开隔离开关；
2、取下已坏CT，新装一组CT，施工完毕。
3、合上断开隔离开关，最后合上断路器。
22：00~00：00
4）工作负责人在接到工作人员已完成的工作汇报后，由工作负责人陆史田同江南供电分局质量验收人员一起对整个工作任务进行验收，验收合格后，由工作负责人通知陈胜华、翟高官将所挂的#1接地线进行拆除，李锦伟、陆新文将所挂的#2、#3、#4接地线拆除。拆除接地线后，汇报所有的接地线已经拆除，工作负责人将接地线的拆除人员及时间记录好。工作负责人在确认工作点无遗留物品，无妨碍设备送电、所有的作业人员全部都撤离工作点、所有接地线都拆除且拆除回来的接地线数量无误后，工作负责人方可向配调办理工作终结手续。
10、危险点分析及控制：
危险点分析
预控措施

人员触电伤害
1、工作班组在开工前，工作负责人要组织全体工作人员召开工前会，进行“三交底”、“五检查”工作，进行现场危险点、危险源辩识与分析并提出控制措施，交底该工程安全的注意事项；
2、工作负责人接到配调值班员开始施工的命令后，接受江南供电分局人员技术交底，工作负责人下令开始施工后，对工作点进行验电及挂地线，一人验电、一人监护，确认线路无电后，装设接地线。进行挂地线时严禁使用缠绕的方法；
3、验电人员应戴绝缘手套；装设接地线时，先接接地端、后接导线端，拆除地线时与此相反。上述工作人员必须使用合格的绝缘棒，人体不得触碰导线和地线，人与带电部分要保持足够的安全距离；
4、工作结束后，所有工作人员要全部撤离工作现场后，方可拆除地线，在确认工作点无遗留物品，无妨碍设备送电、施工人员全部都撤离工作点，且人数齐全、所有接地线都拆除，且接地线数量齐全后，方可办理工作终结手续。
5、拆完地线后，该工作点视为带电设备，无论送电与否，任何人严禁施工。
七、总体技术措施：
1、工作中技术措施包含的主要内容：
1）组织全体施工人员认真学习贯彻“电力工业技术管理法规”、“电力安全生产工作条例”、“电业安全工作规程”及上级颁发的有关安全和生产文件规定技术安全措施。
2）现场施工指挥负责人全面负责施工安全、技术。
3）专职安监员，督促施工安全措施的实施，把好安全关。
4）维护和保管，正确使用工器具、防护用品，使用前要进行检查，将安全带、脚扣进行试验，并合格。进入施工现场都必须戴好安全帽。
5）注意行车安全，行车时不得与司机嬉戏、打闹；严禁酒后开车，严禁无证开车。
6）要求全体施工人员牢固树立“安全第一、预防为主”的安全意识，互相关心人身安全，严禁一切习惯性违章行为发生，确保施工过程中人身设备安全。
八、总体安全措施：
1、现场工作严格执行监护制度，工作负责人必须始终在工作现场认真履行监护职责，现场监护人应佩带明显标示，当监护有困难时，要根据现场的安全条件，施工范围、工作需要，增设专责监护人。
2、严格执行《安全施工作业票》工作开工前执行班前技术交底制度，工作负责人在班组成员当面宣读工作票内容及注意事项。
3、装、拆接地线按规程执行，人体不得碰触接地线，装设时，先接接地端后接线路端，拆除地线时相反，挂地线时严禁使用缠绕的方法。
4、停电当天，应在工作点四周设置可靠、明显的隔离措施和安全标示牌，将停电设备与带电设备明显隔开，严禁任何人员在工作中移动、拆除和跨越遮拦，防止走错工作地点和误登带电设备。
5、工作班组工作完毕撤离现场后，如发现缺陷问题需要处理时，必须及时向工作负责人汇报，禁止擅自处理，当工作负责人尚未向工作许可人办理工作终结手续，安全措施尚未变动，在安全措施满足工作需要的情况下，由工作负责人决定是否进行返工，如已经办理工作终结，则必须从新办理工作许可手续后方可进行消缺。
6、所有作业人员禁止跨越遮拦进入带电设备区，严禁攀爬工作地点以外带电设备构架区。
8、进入高压设备区必须戴安全帽，穿着符合要求的工作服。登高作业必须系好安全带，并且安全带应系在电杆上，防止双保险安全带被锋利物割破。
九、环境保护及职业健康措施：
1、工作前
无
2、工作中
1）在工程施工中，要遵守国家环境保护等法规，搞好环保、防火、等工作，不对当地生态环境造成破坏和影响。
2）在施工现场，不得乱扔废弃物，不应随地大小便，不应有大的喧闹，搞好周围环境卫生，以保护环境卫生和安静。
3）中午吃饭时白色饭盒要进行回收，防止对环境造成白色污染。
3、工作结束后
1）、施工完毕后要清理场地，不能让废线、机油等物品丢在场地上。
2）、施工场地要做到工完料尽场地清。
十、主要作业设备、机具：
序号
名称及规格
数量
备注
1
设备倒运汽车
1台

十一、新安装主要设备清单：
无
十二、拆除主要设备清单：
无
附录：停电作业流程表

序号
工作时间段
施工内容
人员安排
主要材料、工器具、
一
工作前
(1)、所有的工作人员提前45分钟到达施工现场。(2)工作负责人交代工作任务，安排人员清点工器具、材料并放置到位。
(3)由指定挂接地线人员在10kV友燕913线：荣华商城1号配电室周围设置安全遮拦并设立警示牌。
(4)工作负责人接受江南分局运行人员的安全技术交底。

李锦伟、陆新文、陆史田等4人
工作票、接地线、标示牌
二
22:00~22:30
(1)工作负责人在得到配调工作许可后，由工作负责人向全体工作人员进行工作票唱票，任务、技术、三交底和安全注意事项。
(2）由李锦伟、陆新文断开荣华商城1号配电室低压出线柜开关，并在低压出线柜开关操作把手上悬挂“禁止合闸，线路有人工作”标示牌。并按工作要求做好验电、挂接地线等安全措施。
(3)由李锦伟、陆新文根据工作安排到达负责挂接地线点，核对挂地线点的位置，在友燕913线荣华商城1号配电室进线电缆头侧验电，验明无电压后挂上#1接地线；由牙喆、陆新文分别在友燕913线荣华商城1号配电室1号专变低压侧、友燕913线荣华商城1号配电室2号专变低压侧、友燕913线荣华商城1号配电室3号专变低压侧、友燕913线荣华商城1号配电室4号专变低压侧验电，验明无电压后分别挂上#2、#3、#3、#5接地线。待工作负责人下达开始施工的命令后，方可开始施工。

李锦伟、陆新文、陆史田等4人
工作票、接地线、标示牌
三
22：30~0：00
(1)由李锦伟、陆新文等4人将荣华商城1号配电室高压CT进行更换处理施工，并按原相序接通。
(2)施工完毕后，汇报至工作负责人，待验收合格后，由李锦伟、陆新文将接地线进行拆除，由陆新文汇报共伍组接地线全部拆回。
李锦伟、陆新文、陆史田等4人
CT、扳手、螺丝刀等
四
0：00~0：30
拆除接地线后，由李锦伟、陆新文拆除荣华商城1号配电室低压出线柜开关操作把手上悬挂的“禁止合闸，线路有人工作”标示牌，并合上低压总开关，清理现场，人员全部撤离。
江南分局质量验收人、陆史田
施工方案、工作票、交底单
五
1：00
工作负责人向配调值班员办理工作终结手续
陆史田
申请票、工作票、交底单
