初中物理电学难点分析——分析电路及计算.doc

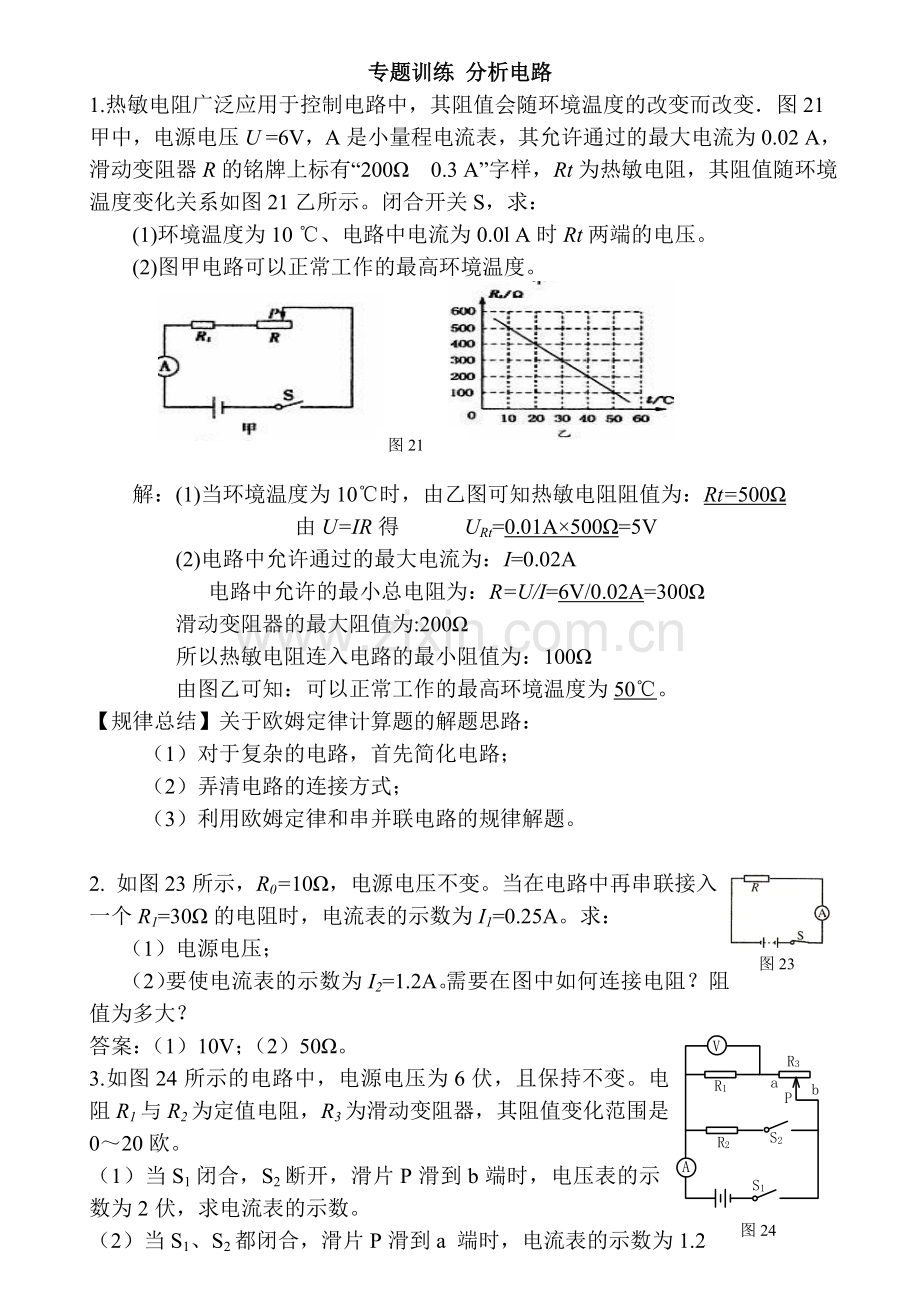

专题训练 分析电路
1.热敏电阻广泛应用于控制电路中，其阻值会随环境温度的改变而改变．图21甲中，电源电压U =6V，A是小量程电流表，其允许通过的最大电流为0.02 A，滑动变阻器R的铭牌上标有“200Ω 0.3 A”字样，Rt为热敏电阻，其阻值随环境温度变化关系如图21乙所示。闭合开关S，求：
(1)环境温度为10 ℃、电路中电流为0.0l A时Rt两端的电压。
(2)图甲电路可以正常工作的最高环境温度。
图21

解：(1)当环境温度为10℃时，由乙图可知热敏电阻阻值为：Rt=500Ω
由U=IR得 URt=0.01A×500Ω=5V
(2)电路中允许通过的最大电流为：I=0.02A
电路中允许的最小总电阻为：R=U/I=6V/0.02A=300Ω
滑动变阻器的最大阻值为:200Ω
所以热敏电阻连入电路的最小阻值为：100Ω
由图乙可知：可以正常工作的最高环境温度为50℃。
【规律总结】关于欧姆定律计算题的解题思路：
（1）对于复杂的电路，首先简化电路；
（2）弄清电路的连接方式；
（3）利用欧姆定律和串并联电路的规律解题。

图23
2. 如图23所示，R0=10Ω，电源电压不变。当在电路中再串联接入一个R1=30Ω的电阻时，电流表的示数为I1=0.25A。求：
（1）电源电压；
（2）要使电流表的示数为I2=1.2A。需要在图中如何连接电阻？阻值为多大？
答案：（1）10V；（2）50Ω。图24

3.如图24所示的电路中，电源电压为6伏，且保持不变。电阻R1与R2为定值电阻，R3为滑动变阻器，其阻值变化范围是0～20欧。
（1）当S1闭合，S2断开，滑片P滑到b端时，电压表的示数为2伏，求电流表的示数。
（2）当S1、S2都闭合，滑片P滑到a 端时，电流表的示数为1.2安，求R2的阻值。
答案：（1）0.2安。（2）R2=10欧。

　图13
4、【2009•北京市】图13中，电阻R1与R3相等，电阻R2与R4相等。现有一个两端电压为10V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5V，电阻R1两端的电压为U1。当把该电源接在C、D两个接线端时，电压表的示数为5V，电阻R2两端的电压为U2。则下列选项正确是【 】ACD
A.U1:U2=1:2 B.R1:R5=1:3
C.R2:R5=1:2 D.R1:R2=1:3
5、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图14中可实现测量R阻值的正确电路图是【 】ACD

A B C D
图15
6、【2009•茂名市】现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图15所示的四种电路，其中可行的是【 】ABC

图17
7、【2009•齐齐哈尔市】如图17所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中（假设灯丝电阻不变），下列说法正确的是【 】A
A.电压表和电流表示数都变小
B.电压表和电流表示数的比值变大
C.电压表示数变大，灯变暗
D.电流表示数变大，灯变亮

图28
8、【2009•兰州市】（6分）如图28所示电路，电源电压保持不变。在甲图中，闭合开关S，电压表示数为4V，电流表示数为0.4A；乙图中，闭合开关S，电压表示数为6V。求：
（1）R1 、R2的阻值；
（2）乙图中电流表示数。

（其它解法求出R1 给２分，求出R2给２分，求出乙图中电流表示数给２分。）
图30
图29
9、【2009•长沙市】某班科技小组的同学设计了一种简易的电子拉力计，图29是其原理图．放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）．已知物体A的质量为100kg，定值电阻R1 = 6 Ω，R2 是一根长为6cm的均匀电阻线（阻值与其长度成正比），其最大阻值为24Ω，电源电压为6V，电流表的量程为0~06A．当不拉拉环是时，金属滑片P刚好处于a端．已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图30所示，问：
（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？
（2）闭合开关，当电流表示数为0.6A时，R2接入电路中的电阻为多少？
（3）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）
（1）当不拉拉环时，R2 = 24Ω，由欧姆定律知，电路中电流
I = = 0.2A
故拉力计的零刻度应标在电流表表盘上示数为0.2A处．
（2）闭合开关，拉动拉环，当电流表示数为0.6A时，由欧姆定律得
总电阻R＇= = 10 Ω
R2接入电路的电阻R2＇= R＇―R1 = 10Ω―6Ω = 4Ω
（3）由题意要保证电路的安全，则电路中最大电流不能超过0.6A，当电流为0.6A时，拉环上拉力最大．
由第（2）问知R2＇= 4Ω，又R2的阻值与长成正比，故此时连入电路中的电阻线长度为l = 1 cm，则弹簧伸长的长度△l = l0―l = 6cm―1cm = 5cm
据乙图知，此时拉环拉力最大为Fmax=750N
如图所示，A受重力G、支持力FN和拉环拉力F拉平衡，由平衡知识得
F拉+FN = G，当F拉= Fmax时，地面对A的支持力FN最小，其值为
FN = G―Fmax= 1000N―750N = 250N
当F拉= 0 时，地面对A的支持力FN最大，其值为FN＇= G= 1000N
由作用力与反作用力大小相等可得物体A对地面的压力F压=FN
故A对地面的压力F压的范围为250N~1000N．
A
V2
V1
R1
R2
S
P
图20
11、【2009•上海市】在图20所示的电路中，电源电压保持不变，滑动变阻器R2上标有“100Ω 1A”字样。闭合电键S后，电流表A的示数为0.5安，电压表Vl的示数为10伏，电压表V2的示数为6伏。求：
①定值电阻R1的阻值。
②此时滑动变阻器R2消耗的电功率P2。
③请用定值电阻来替换电阻R1，并选择合适的电表量程。要求：在不更换电表量程的情况下，移动变阻器的滑片P，使所有电表的示数都能达到各自的最大值，且电路能正常工作。第一，符合上述条件的所有可能的定值电阻阻值：＿＿＿＿＿＿＿＿＿＿＿＿。第二，满足上述要求时，电流表示数的最小值。（写明必要理由）
① R1＝U1/I1＝10伏/0.5安＝20欧
② P2＝U2I2＝6伏×0.5安＝3瓦
③ 5欧；25欧。
（1）定值电阻为5欧时，电流表、电压表V1，V2的量程分别为0.6安、3伏、15伏。
当电压表V2示数最大时，电流表的示数最小，此时有：
（2）定值电阻为25欧时，电流表、电压表V1的量程分别为0.6安、15伏。电压表V2示数的最大值为：
所以，电压表V2的量程只能选3伏。
当电压表V2的示数最大时，电流表的示数最小，此时有：
图21
12、【2009•重庆市】 爱思考的林刚利用图21所示的电路进行实验，当闭合开关S后，发现标有“6V 3W”的灯L1和标有“12V 3W”的灯L2亮度并不相同。已知电源电压为6V，不考虑灯丝电阻值随温度的变化。求：
（1）通过灯泡L1的电流为多大？
（2）灯光L2每分钟消耗多少电能？
（3）灯泡L2的实际功率是多大？电路中灯L1和L2哪个更亮？
解：(1)、灯L1的额定电压U1=6V，额定功率P1=3 W，电源电压为6V
∴灯L1正常发光，通过灯泡的电流： (2分)
(2)灯L1正常发光时，每分钟消耗电能：W1=U1I1t =6V×0.5A×60s=180J
(3)灯I2的额定电流
灯L2的电阻
通过灯L2的实际电流
灯L2的实际功率P2`=U1I2`=0.75W
∵灯L2的实际功率小于灯L1的功率
甲
L
R0
S
P
∴ 灯Ll较亮 (3分)
13、如图24甲所示，当开关S接a时，移动滑动变阻器的滑片P，根据测出的电流、电压值，画出了定值电阻R0的U—I图像；当开关S接b时，同样根据测出的电流、电压值，画出了灯泡L的U—I图像，如图24乙所示。
0.4
RL
R0
0.2
0.6
0.8
2
4
6
8
U/V
I/A
0
（1）求定值电阻R0的阻值；
（2）将R0与灯L串联接在6V的电源两端时，求灯丝的实际电阻值；
（3）将R0与灯L并联接入电路并调节电源电压，当 R0消耗的电功率为4.9W时，灯L恰好正常发光，求灯L的额定电功率。
解：⑴由图像可知：当U0 =2V 时， I0=0.2Ａ（利用其它数据也可）
∴==10Ω （2分）
（2）分析图像可知：此时UL=2V IL =0.4Ａ
∴==5Ω （2分）
（3）∵ ∴U0′===7V
∵R0与RL并联 且灯正常发光 ∴UL额=U0′=7V
由图像可知此时：IL额=0.75A 故：PL额= UL额IL额=7V×0.75A=5.25W （2分）
图26
14图26是某品牌家用电饭锅的工作原理图，已知R2 的阻值为44Ω；单独闭合开关S1时，电饭锅处于保温状态，此时的保温功率为40W。求：
（1）R1阻值是多少？
（2）同时闭合开关S1、S2，电饭锅工作1min消耗多少电能？
解：（1）R1的电阻值:R1＝＝＝1210Ω……2分
图24
(2) 同时闭合开关S1、S2时，两电阻并联，工作1min
R1消耗的电能:W1＝P保温t＝40W×60s ＝2.4×103J ………1分
R2消耗的电能:W2＝t＝×60s＝6.6×104J ………1分
电路消耗电能:W＝W1＋W2＝2.4×103J＋6.6×104J＝6.84×104J ……1分其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。
