-全集-家电产品设计流程.doc

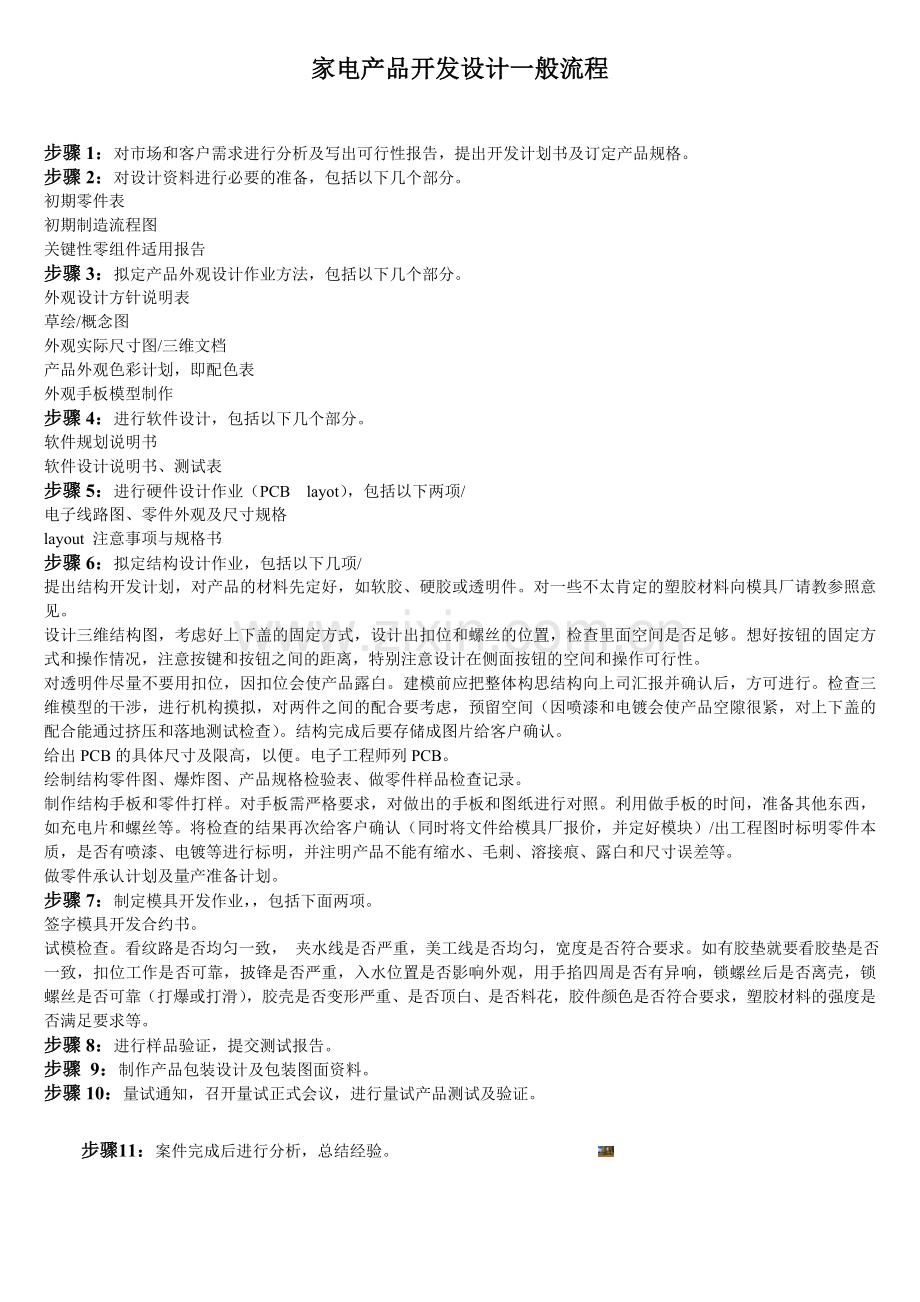

家电产品开发设计一般流程步骤1：对市场和客户需求进行分析及写出可行性报告，提出开发计划书及订定产品规格。步骤2：对设计资料进行必要的准备，包括以下几个部分。初期零件表初期制造流程图关键性零组件适用报告步骤3：拟定产品外观设计作业方法，包括以下几个部分。外观设计方针说明表草绘/概念图外观实际尺寸图/三维文档产品外观色彩计划，即配色表外观手板模型制作步骤4：进行软件设计，包括以下几个部分。软件规划说明书软件设计说明书、测试表步骤5：进行硬件设计作业（PCB layot），包括以下两项/电子线路图、零件外观及尺寸规格layout 注意事项与规格书步骤6：拟定结构设计作业，包括以下几项/提出结构开发计划，对产品的材料先定好，如软胶、硬胶或透明件。对一些不太肯定的塑胶材料向模具厂请教参照意见。设计三维结构图，考虑好上下盖的固定方式，设计出扣位和螺丝的位置，检查里面空间是否足够。想好按钮的固定方式和操作情况，注意按键和按钮之间的距离，特别注意设计在侧面按钮的空间和操作可行性。对透明件尽量不要用扣位，因扣位会使产品露白。建模前应把整体构思结构向上司汇报并确认后，方可进行。检查三维模型的干涉，进行机构摸拟，对两件之间的配合要考虑，预留空间（因喷漆和电镀会使产品空隙很紧，对上下盖的配合能通过挤压和落地测试检查）。结构完成后要存储成图片给客户确认。给出PCB的具体尺寸及限高，以便。电子工程师列PCB。绘制结构零件图、爆炸图、产品规格检验表、做零件样品检查记录。制作结构手板和零件打样。对手板需严格要求，对做出的手板和图纸进行对照。利用做手板的时间，准备其他东西，如充电片和螺丝等。将检查的结果再次给客户确认（同时将文件给模具厂报价，并定好模块）/出工程图时标明零件本质，是否有喷漆、电镀等进行标明，并注明产品不能有缩水、毛刺、溶接痕、露白和尺寸误差等。做零件承认计划及量产准备计划。步骤7：制定模具开发作业，包括下面两项。签字模具开发合约书。试模检查。看纹路是否均匀一致， 夹水线是否严重，美工线是否均匀，宽度是否符合要求。如有胶垫就要看胶垫是否一致，扣位工作是否可靠，披锋是否严重，入水位置是否影响外观，用手掐四周是否有异响，锁螺丝后是否离壳，锁螺丝是否可靠（打爆或打滑），胶壳是否变形严重、是否顶白、是否料花，胶件颜色是否符合要求，塑胶材料的强度是否满足要求等。步骤8：进行样品验证，提交测试报告。步骤 9：制作产品包装设计及包装图面资料。步骤10：量试通知，召开量试正式会议，进行量试产品测试及验证。步骤11：案件完成后进行分析，总结经验。其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。作技能训练内容包括：岗位操作指引、勤务技能、消防技能、军事技能。二培训的及要求培训目的安全生产目标责任书为了进一步落实安全生产责任制，做到“责、权、利”相结合，根据我公司2015年度安全生产目标的内容，现与财务部签订如下安全生产目标：一、目标值：1、全年人身死亡事故为零，重伤事故为零，轻伤人数为零。2、现金安全保管，不发生盗窃事故。3、每月足额提取安全生产费用，保障安全生产投入资金的到位。4、安全培训合格率为100%。二、本单位安全工作上必须做到以下内容： 1、对本单位的安全生产负直接领导责任，必须模范遵守公司的各项安全管理制度，不发布与公司安全管理制度相抵触的指令，严格履行本人的安全职责，确保安全责任制在本单位全面落实，并全力支持安全工作。 2、保证公司各项安全管理制度和管理办法在本单位内全面实施，并自觉接受公司安全部门的监督和管理。 3、在确保安全的前提下组织生产，始终把安全工作放在首位，当“安全与交货期、质量”发生矛盾时，坚持安全第一的原则。 4、参加生产碰头会时，首先汇报本单位的安全生产情况和安全问题落实情况；在安排本单位生产任务时，必须安排安全工作内容，并写入记录。 5、在公司及政府的安全检查中杜绝各类违章现象。 6、组织本部门积极参加安全检查，做到有检查、有整改，记录全。 7、以身作则，不违章指挥、不违章操作。对发现的各类违章现象负有查禁的责任，同时要予以查处。 8、虚心接受员工提出的问题，杜绝不接受或盲目指挥；9、发生事故，应立即报告主管领导，按照“四不放过”的原则召开事故分析会，提出整改措施和对责任者的处理意见，并填写事故登记表，严禁隐瞒不报或降低对责任者的处罚标准。 10、必须按规定对单位员工进行培训和新员工上岗教育；11、严格执行公司安全生产十六项禁令，保证本单位所有人员不违章作业。 三、 安全奖惩： 1、对于全年实现安全目标的按照公司生产现场管理规定和工作说明书进行考核奖励；对于未实现安全目标的按照公司规定进行处罚。 2、每月接受主管领导指派人员对安全生产责任状的落
