剪力墙结构模板工程技术交底.doc

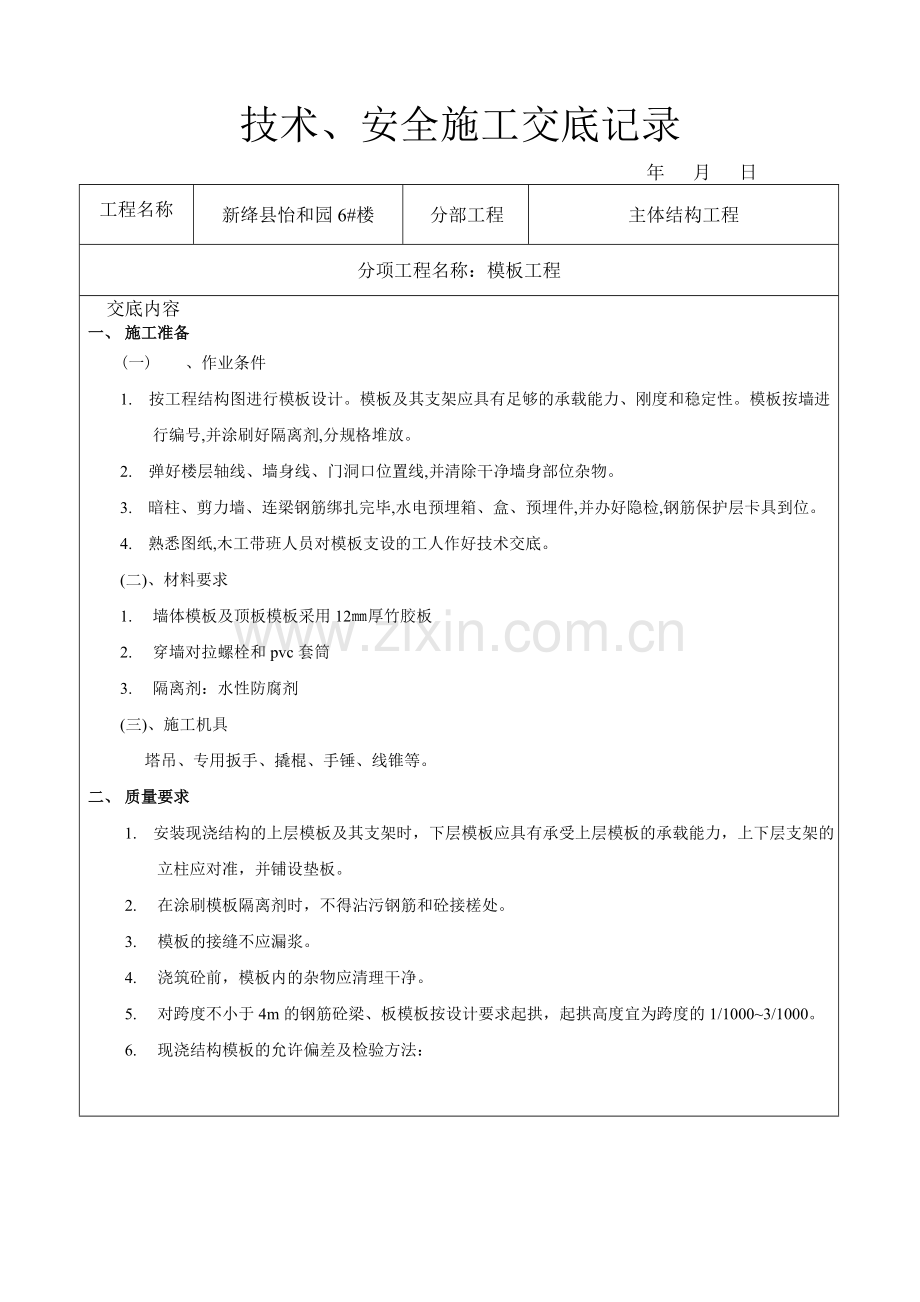

技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容
一、 施工准备
(一) 、作业条件
1. 按工程结构图进行模板设计。模板及其支架应具有足够的承载能力、刚度和稳定性。模板按墙进行编号,并涂刷好隔离剂,分规格堆放。
2. 弹好楼层轴线、墙身线、门洞口位置线,并清除干净墙身部位杂物。
3. 暗柱、剪力墙、连梁钢筋绑扎完毕,水电预埋箱、盒、预埋件,并办好隐检,钢筋保护层卡具到位。
4. 熟悉图纸,木工带班人员对模板支设的工人作好技术交底。
(二)、材料要求
1. 墙体模板及顶板模板采用12㎜厚竹胶板
2. 穿墙对拉螺栓和pvc套筒
3. 隔离剂：水性防腐剂
(三)、施工机具
塔吊、专用扳手、撬棍、手锤、线锥等。
二、 质量要求
1. 安装现浇结构的上层模板及其支架时，下层模板应具有承受上层模板的承载能力，上下层支架的立柱应对准，并铺设垫板。
2. 在涂刷模板隔离剂时，不得沾污钢筋和砼接槎处。
3. 模板的接缝不应漏浆。
4. 浇筑砼前，模板内的杂物应清理干净。
5. 对跨度不小于4m的钢筋砼梁、板模板按设计要求起拱，起拱高度宜为跨度的1/1000~3/1000。
6. 现浇结构模板的允许偏差及检验方法：

技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容
项目
允许偏差
检验方法
轴线位置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、墙、梁
+4, -5
钢尺检查
层高垂直度
不大于5m
6
经纬仪或吊线、钢尺检查
大于5m
8
经纬仪或吊线、钢尺检查
相邻两板表面高低差
2
钢尺检查
表面平整度
5
2m靠尺和塞尺检查
三、操作工艺
(一)剪力墙模板
剪力墙模板采用竹胶合模板
竖向木方间距必须不大于200mm，木方尺寸50×100mm，为使接触面积增大,可将木方长方向与模板面接触。
——下部的固定，宜在浇筑楼面砼时予插φ25钢筋在剪力墙两侧，作为水平 支撑的固定加固点或预插Φ16钢筋吊环(@300)，内穿Φ48钢管作水平斜撑、水平撑)固定点固。
——水平固定钢管间距不大于500mm，并用对拉螺栓（φ14@500）扇形卡 将其对拉，以夹紧墙板模板。
——1.5米以下水平撑斜撑间距不大于1000mm，扣件必须扣紧，扣件刚度、强度一定要满足规范要求，以防扣件损坏产生涨模现象。
(二)梁模板
——梁模安装顺序：复核轴线、梁底标高位置→支梁底模（按规范规定起拱）→绑扎钢筋→支梁侧模→复核梁模尺寸及位置 →与相邻梁板连接固定。梁模板起
——拱按图纸要求或规范要求起拱，大于4米时起拱1—3‰。梁支撑支柱间距必须
技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容
按计算要求严格控制，不得超过计算要求，一般为800—1000mm。
——夹木设在梁模两侧板下方，夹木必须将梁侧板与底板夹紧严密，并钉牢在支柱顶撑上。次梁与主梁交接处，应在主梁侧板上留缺口，并钉上衬口档，次梁的侧板和底板钉在衬口档上。
——当梁的高度较大时，应在侧板外面另加斜撑，斜撑上端钉在托木上。梁高超过700mm时，宜加对拉螺栓φ12，@1000左右，加以固定，防止模板下口向外，爆裂及中部膨胀。梁下支撑水平横管与立杆扣件必须扣牢。同时必须用双扣件扣紧，以防松动下沉。
——梁模板安装后，要拉中线进行检查，复核各梁模中心位置是否对正，待平板模板安装后，检查并调整标高。立柱之间要设水平撑或剪刀撑，以保证立柱的整体稳定。
——梁模的具体做法详见下图：

说明：1.①为φ48钢管支撑立杆，水平间距@≤1000。
.②为扫地杆，距地150mm；

技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容
③为水平拉杆，上下水平距离≤1500；
.④水平横管，间距≤1000，与立管之间扣件连接，下设一个水平扣件，以防下沉或松动。
.⑤为斜撑钢管；
.⑥为梁夹管；
.每间每跨增加至少一道剪力撑。
(三)顶板模板
7. ——顶板模板采用12mm厚竹胶板，其板面光洁，硬度好，周转次数较高，混凝土成型质量好。
8. ——平板模板竹胶板下木方为50×100木方，间距不大于200mm。竖向立杆间距不大于1200mm。
9. ——平板模板安装时，先在次梁模板两侧板外侧弹水平线。
10. ——水平线标高应为平板底标高减去竹胶板厚度及木方厚度。然后按水平线架设水平横钢管。
11. ——平板模板与梁接缝处用胶带纸将其封严。为防止板的下挠，平板立模时，中部按施工规范可适当起拱。同时要求支撑必须牢固，钢管扣件必须扣紧，以防松动，使板下挠。
——当混凝土强度达到设计强度的75%时，即可拆去部分模板和顶撑，只保留养护支撑不动（混凝土的强度以同条件养护试块的抗压强度为依据），直到混凝土强度完全达到设计强度时拆除。顶板模板拆除后，应立即进行检查，把粘夹的胶带纸撕掉，将板面清理干净。必要时，借助砂轮机进行。
——拆除竹胶板应小心进行，避免折断，撕裂，拆下后清理干净，涂刷脱模剂，分规格存放，以备使用。

技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容
(四)楼梯模板
按规范规定起拱：两端支撑的梁或楼板起拱高度为2/1000，悬臂梁、悬臂板起拱高度为L/300。满堂脚手架搭好后，根据板底标高铺设水平龙骨，间距300 mm，然后铺放板模。楼梯比结构压后一层做,楼梯踏步段先将平台模支好，后支设楼梯坡道模进行钢筋绑扎,具体做法详见下
(五）电梯筒模
电梯井内采用竹胶合模板，四角支撑采用架管斜拉，中部搭设井字脚手架作支撑。筒壁用穿墙对拉螺栓加固。经验查合格后，浇筑砼。模板拆除时的砼强度应能保证其表面及棱角不受损坏。具体支撑情况详图。
(六) 洞口模板
——剪力墙门洞口采用L100×100×10的角钢与木板组合制成定型模板。洞口示意如下图：

图：

技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容

Φ14螺丝，拆卸紧固用对拉螺栓。
③50mm木方宽同墙宽。
——水暖电等设备安装预埋洞口采用厚30ｍｍ的木板制成定型木盒。
四、模板的拆除
拆模时砼强度应达到以下要求：
承重模板应在砼强度达到下表所规定强度时拆模：
项次
结构跨度(m)
按设计强度取率％
板
≤2
50
>2 且≤8
75
梁
≤8
75
＞8
100
悬梁
＞2
100
≤2
75
上表中所指砼强度应根据同条件养护试块强度确定。
技术、安全施工交底记录
年 月 日
工程名称
新绛县怡和园6#楼
分部工程
主体结构工程
分项工程名称：模板工程
交底内容
上表中所指砼强度应根据同条件养护试块强度确定。
五、应注意的质量问题
1. 墙身超厚。防治方法：模板就位后调整要认真，穿墙螺栓要全部拧紧，并且最下面两排要上双卡双螺母。
2. 砼墙体表面粘连。防治方法：模板支撑前必须清理干净，脱模剂涂刷均匀，不得滚刷；拆模时砼强度必须达到1.2MPa。
3. 角模与大模板缝隙处跑浆。防治方法：模板安装时连接固定要牢，缝隙堵塞严密，在阴角处采用双木方并排放置，用架管锁紧，阳角处采用木方在阳角的每个边角处放置，防止跑浆并应加强检查。
4. 门窗洞口砼变形。防治方法：门窗洞口模板的组装，必须与大模板固定牢固采用加横撑及斜撑的办法，使加固装置牢固。
5. 在浇筑过程中，不得将泵管直接对准墙侧面模板，以防止模板位置偏移，要将泵管垂直对准墙底部，并且不得一次性浇筑到顶，必须以50cm为一步，分部浇筑到顶。
六、成品保护
1. 保持模板本身的整洁及配套零件的齐全，吊运应防止碰撞墙体，堆放合理。
2. 大模板吊运就位时要平稳、准确，不得兜拉钢筋。
3. 若模板与墙面粘结时，禁止用塔吊吊拉模板，防止将墙面拉裂。
4、 浇筑砼时，插入式振捣棒不能直接碰撞模板，同时控制好振捣时间。

技术
负 责 人

交底人

接受人
