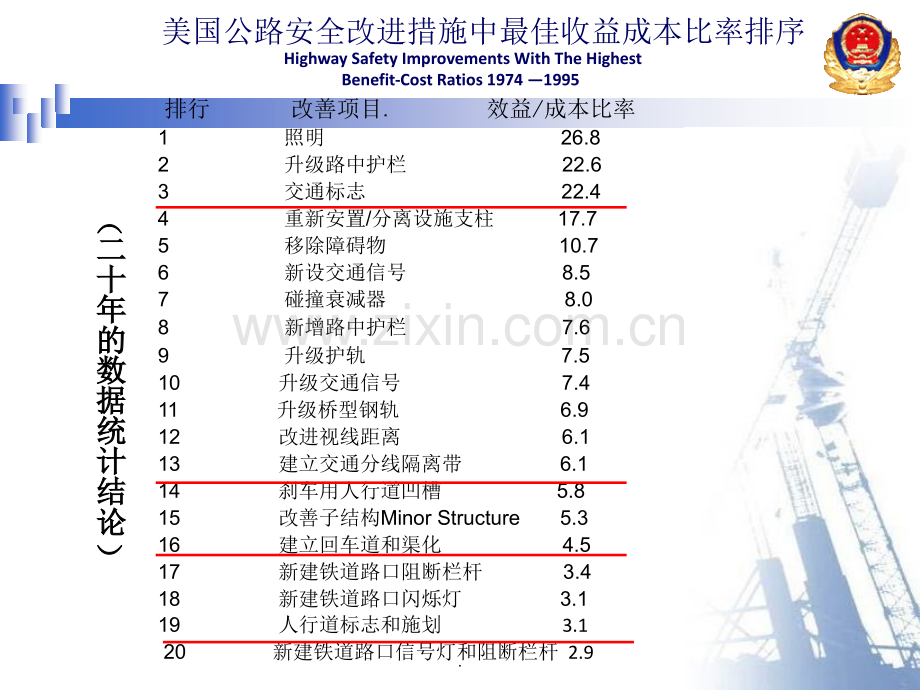

道路交通标志和标线相关标准及重点内容释义二一七年八月三十日.美国公路安全改进措施中最佳收益成本比率排序 Highway Safety Improvements With The HighestBenefit-Cost Ratios 1974 1995（二二十十年年的的数数据据统统计计结结论论）排行 改善项目.效益/成本比率1 照明 26.82 升级路中护栏 22.63 交通标志 22.44 重新安置/分离设施支柱 17.75 移除障碍物 10.76 新设交通信号 8.57 碰撞衰减器 8.08 新增路中护栏 7.69 升级护轨 7.510 升级交通信号 7.411 升级桥型钢轨 6.912 改进视线距离 6.113 建立交通分线隔离带 6.114 刹车用人行道凹槽 5.815 改善子结构Minor Structure 5.316 建立回车道和渠化 4.517 新建铁道路口阻断栏杆 3.418 新建铁道路口闪烁灯 3.119 人行道标志和施划 3.1 20 新建铁道路口信号灯和阻断栏杆 2.9.通过上一页统计，交通标志改进后收益明显，望各位领导和同事，在今后的驾驶中严格遵守，道路交通标志和标线是引导道路使用者有秩序地使用道路，保障道路交通安全，提高道路运行效率的基础设施，用于告知道路使用者道路通行权力，明示道路交通禁止、限制、遵行状况，告示各种道路状况和交通状况等信息。3.第2部分：道路交通标志规定道路交通标志的分类、颜色、形状、字符、尺寸、图形等一般要求，以及设计、制造、设置、施工的要求。按其功能分类：警告标志 禁令标志指示标志 指路标志旅游区标志 作业区标志告示标志 辅助标志4.1、防止信息不足或过载。信息应连续、重要的信息宜重复显示。（1）基本规定2、交通标志一般情况下设置行进方向右侧或车行道上方；特殊情况也设在左侧，流量大，车道多可在左右两侧同时设置。5.注意行人和人行横道样子几乎一样，主要区别于颜色。注意行人标志：是表示前方道路行人密集，或者有人行横道但是不易被发现的标志，这样的等边三角形、黄底、黑边、黑图案，或者白底、红图案的，多数属于警告车辆、行人注意危险地点的标志。行横道标志：是蓝色的正方形，在里面有一个白色的三角形，同样有黑线和一个人向左在走，这样多种形状、蓝底、白图案的属于指示车辆、行人进行的标志.注意行人标志是黄底三角形，属于警告标志，警告提醒前方要注意行人标志是黄底三角形，属于警告标志，警告提醒前方要注意行人、减速慢行，但公司安装的却指示行人方向注意行人、减速慢行，但公司安装的却指示行人方向.3、标志并设 同一版面中的禁令或指示标志的数量不应多于4 种；快速路、隧道、特大桥路段的入口处，同一版面中的禁令或指示标志的数量不应多于6 种。同一版面中禁止某种车辆转弯或禁止直行的禁令标志，不应多于2 种，若禁止的车辆多于2 种，则应增设置辅助标志。分开设置的标志，先满足禁令、指示、警告标志的设置空间。（1）基本规定8.以下标志要单独设置：解除限制速度标志解除禁止超车标志路口优先通行标志会车先行标志会车让行标志停车让行标志减速让行标志（1）基本规定9.4、标志信息强制性必须遵守标志：q 禁令标志和指示标志为必须遵守标志；q 禁令、指示标志套用于无边框的白色底板上，为必须遵守标志；仅为说明信息，不可用于执法必须遵守的信息，用于执法（1）基本规定10.非必须遵守标志：q 除禁令和指示标志外，其他标志仅提供信息，如指路标志、旅游区标志；q 禁令、指示标志套用于指路标志上，只能作为补充说明或预告方式，并应在必要位置设置相应的禁令、指示标志。（1）基本规定11.5、标志颜色标志增加了4种颜色，橙色、荧光橙色、荧光黄绿色、荧光黄色。橙色和荧光橙色：用于道路作业区的警告、指路标志荧光黄绿色：表示警告，用于注意行人、注意儿童警告标志（1）基本规定12.6、边框和衬边指示标志白色衬边无边框。q 相同底色标志套用时，应应使用边框；q 不同底色标志套用时，一般不使用一般不使用边框，道路编号标志套用于指路标志上，也可也可使用边框。（1）基本规定13.7、字符一般一般一个地名不写成两行，汉字应排在其他文字上方汉字应排在其他文字上方。地地名名用用汉汉语语拼拼音音，按照GB 17733规定，第一个字母大写，其余小写；专专用用名名词用英文词用英文，第一个字母大写，其余小写，根据需要也可也可全部大写。（1）基本规定14.汉字高度一般根据设设计计速速度度确定，字宽和字高相等，字高可根据路段运运行行速速度度（V85）进行调整。数字和其他字符根据汉字高度，按照一定比例确定，但是最小不能不能低于规定值的0.80.8倍倍。（1）基本规定15.指路标志的汉字或其他文字的间隔、行距等应符合下表的规定。尺寸修改尺寸修改尺寸修改尺寸修改 99版版:1/10h99版版:1/3h（1）基本规定16.8、尺寸禁令标志:圆形的直径最小不得小于50cm，三角形的边长最小不得小于60cm，八角形对角线长度不得小于50cm。指示标志的直径（或高度）最小不得小于50cm。注：a)禁令、指示标志最小尺寸仅适用于城市里狭窄道路、分隔交通的隔离栏上，并应采用柱式支撑形式。b)用于城市里狭窄道路、分隔交通的隔离栏上的禁令、指示标志小于最小尺寸时，其他禁令、指示标志小于速度对应的规定一般值时，不具有相应的法律效力；（1）基本规定17.9、设置位置q 禁令、指示标志应设置在禁止、限制或遵循路段开始的位置。q 部分禁令、指示标志开始路段的路口前适当位置应设置相应的指路标志提示，使被限制车辆能够提前绕道行驶。禁令、指示标志指路标志q 指路标志设置位置应符合每一指路标志的具体规定。警告标志q 同一地点需要设置两个以上警告标志时，原则上只设置其中最需要的一个。（1）基本规定18.10、支撑方式支撑结构位于路侧净区内应确保其不对驶离车辆构成危害，否则宜采用解体消能结构或设置防护、警告设施。柱式：标志内边缘不能侵入道路建筑限界悬臂式、门架式：标志下缘离地面的高度应大于该道路规定的净空高度（1）基本规定19.支撑结构材料支撑结构材料应符合下列要求：1 标志支撑件可选用钢管、型钢、八角形钢柱或钢桁架，也可根据需要采用铝合金型材、合成材料、钢筋混凝土等材料制作。2 标志基础采用的水泥混凝土强度等级应大于等于C25。（1）基本规定20.11、设置角度q路侧式标志应尽量减少标志板面对驾驶员的眩光；q 路侧标志应尽可能与道路中线垂直或成一定角度。其中，禁令和指示标志为045；指路和警告标志为010。q门架、悬臂、附着式（头顶）标志的板面应垂直于道路行车方向，并且板面宜倾斜 015（1）基本规定禁令和指示标志指路和警告标志门架、悬臂、附着式21.（2）警告标志警告标志共有47种，为黄底、黑边、黑图形，按影响因素分成7类22.（3）禁令标志禁令标志共有48种，为白底、红圈、红杠、黑图形，图形压杆标志内容尽量采用图形方式，并应辅以文字说明采用文字时，标志为白底、红圈、红杠、黑文字，形状为圆形或矩形23.
