第二工业大学方案设计说明.doc

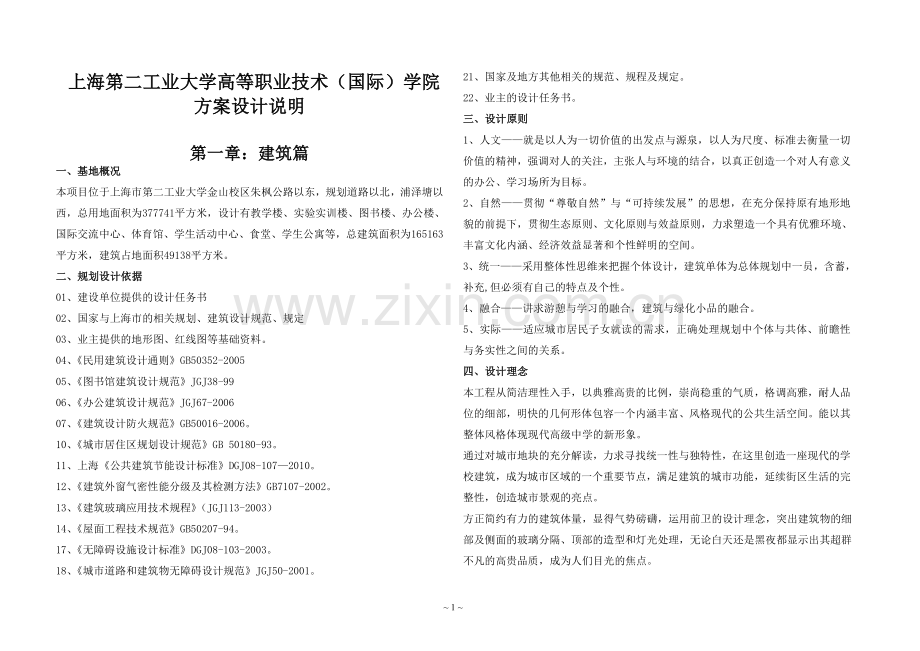

上海第二工业大学高等职业技术（国际）学院方案设计说明第一章：建筑篇一、基地概况本项目位于上海市第二工业大学金山校区朱枫公路以东，规划道路以北，浦泽塘以西，总用地面积为377741平方米，设计有教学楼、实验实训楼、图书楼、办公楼、国际交流中心、体育馆、学生活动中心、食堂、学生公寓等，总建筑面积为165163平方米，建筑占地面积49138平方米。二、规划设计依据01、建设单位提供的设计任务书02、国家与上海市的相关规划、建筑设计规范、规定03、业主提供的地形图、红线图等基础资料。04、民用建筑设计通则GB50352-200505、图书馆建筑设计规范JGJ38-9906、办公建筑设计规范JGJ67-200607、建筑设计防火规范GB50016-2006。10、城市居住区规划设计规范GB 50180-93。11、上海公共建筑节能设计标准DGJ08-1072010。12、建筑外窗气密性能分级及其检测方法GB7107-2002。13、建筑玻璃应用技术规程（JGJ113-2003）14、屋面工程技术规范GB50207-94。17、无障碍设施设计标准DGJ08-103-2003。18、城市道路和建筑物无障碍设计规范JGJ50-2001。21、国家及地方其他相关的规范、规程及规定。22、业主的设计任务书。三、设计原则1、人文就是以人为一切价值的出发点与源泉，以人为尺度、标准去衡量一切价值的精神，强调对人的关注，主张人与环境的结合，以真正创造一个对人有意义的办公、学习场所为目标。2、自然贯彻“尊敬自然”与“可持续发展”的思想，在充分保持原有地形地貌的前提下，贯彻生态原则、文化原则与效益原则，力求塑造一个具有优雅环境、丰富文化内涵、经济效益显著和个性鲜明的空间。3、统一采用整体性思维来把握个体设计，建筑单体为总体规划中一员，含蓄，补充,但必须有自己的特点及个性。4、融合讲求游憩与学习的融合，建筑与绿化小品的融合。5、实际适应城市居民子女就读的需求，正确处理规划中个体与共体、前瞻性与务实性之间的关系。四、设计理念本工程从简洁理性入手，以典雅高贵的比例，崇尚稳重的气质，格调高雅，耐人品位的细部，明快的几何形体包容一个内涵丰富、风格现代的公共生活空间。能以其整体风格体现现代高级中学的新形象。通过对城市地块的充分解读，力求寻找统一性与独特性，在这里创造一座现代的学校建筑，成为城市区域的一个重要节点，满足建筑的城市功能，延续街区生活的完整性，创造城市景观的亮点。方正简约有力的建筑体量，显得气势磅礴，运用前卫的设计理念，突出建筑物的细部及侧面的玻璃分隔、顶部的造型和灯光处理，无论白天还是黑夜都显示出其超群不凡的高贵品质，成为人们目光的焦点。校园整体布局按照生态式、园林式、以人为本的原则，同时兼顾到和生态新城城市脉络的呼应与贯通。五、总平面设计整个基地呈东西长，南北进深浅，在基地的东侧有一条天然河流二横河，校园规划引入该河流水，在校园内开挖人工湖，教学楼、实验艺术楼均围绕该人工湖建设，充分欣赏湖光美景。1、规划理念校园整体布局按照生态式、园林式、以人为本的原则，同时兼顾到和生态新城城市脉络的呼应与贯通。2、规划设计策略a）一心四区校园布局以教学楼为核心，布局在地块的正中央区域，四周为图书行政区、实验艺术区、体育活动区、生活区，强调教学楼的主体位置，同时各区域又相对独立，联系方便。b)一园多景校园主路网采用环状、自由曲线、生态园林路网，沿着主路网，我们布置了明日之星广场（实验楼南面）、宝中桥、翦松亭、山坡、历史人物雕塑（宿舍楼北面）、学生生活广场（宿舍楼西面）、迎宾广场（图书行政楼门口），通过这个生态园林式的主路网，可以连接校园的主要五个功能点。c)山水共生校园内结合原来城市水系，开挖了大约40多亩的水面，同时利用开挖水面的土方，在北面就地堆一座小山，自然地挡住了南淮江路对教学楼的干扰。同时形成三大共生的场景：1.山与水的共生2.水面中倒映的建筑、绿化，把建筑融入环境中，形成建筑与环境的共生。3.校园与城市的共生，通过水面的设置，自然把校园北面打开，把校园环境融入城市环境中。六、单体建筑设计该项目建成后，将成为该区一道亮丽的风景，成为该区的地标性建筑群，因此设计上注重建筑形态与建筑使用性质的一致性，在强调实用的基础上，平面布置以功能为主导，简洁富于个性的建筑语言贯穿于整个建筑群落，建筑的立面风格以简洁的现代主义风格为主，以表现文化内涵为出发点，体现历史文脉与人文品味，以统一中有变化的肌理及细部刻划作为立面造型手法，把建筑与绿化、景观相得益彰的结合在一起。1、教学楼1#、2#、3#教学楼建筑面积均为7015.92 m2,地上2-5层，建筑高度22.05m，设计使用功能为教学用房，为多层公共建筑。教学楼采用塔式布局，层层退台，这样设计，一方面建筑造型成阶梯状，暗喻“成功的阶梯”这一理念；另一方面，通过屋顶飘板花架的设置，配置紫藤绿化，为学生提供了室外活动的平台。 每栋教学楼里面功能除了提供30个普通教室以外，还提供了阶梯合班教室和教师办公（中间两层位置处）、以及辅助用的楼梯、厕所2、实验艺术楼实验艺术楼建筑面积14478.98 m2,地上5层，局部3层、4层，建筑高度23.55m，设计使用功能为学生实验用房和教学用房。实验艺术楼采用一个长方体和一个半圆体的合体造型，长方体主要用于实验楼，符合实验楼的内部使用功能，半圆体主要用于艺术楼，紧临水景，符合艺术楼内部外部空间的独特个性。同时，艺术楼玻璃质感的圆形造型，以水面相衬托，也是校园对于城市的一大名片。3、体育馆（方案认证中，暂未出图）体育馆建筑面积6000 m2,为单层建筑，建筑高度为18m，设计使用功能为体育活动用房。为单层公共建筑。体育馆采用莲花造型，呼应宝应本地的莲花文化，同时能满足体育馆内部大空间的要求，不仅是校园一景，也是城市一大公共建筑。4、图书行政楼图书行政楼总建筑面积19941.59 m2,地下1层，地上12层，建筑高度49.50m，设计使用功能：地下1层为汽车停车库（停车数48辆），1-7层为学生用房，7层以上为办公，为一类高层公共建筑。把图书楼和行政楼以及报告厅放在一起，一方面是节约土地，另一方面也是想把它做成校园内最高的建筑，体现学校的实力以及现代性。5、宿舍公寓楼宿舍公寓楼总建筑面积23505.84m2,分为高层和多层两部分，多层部分地下1层，地上6层，地下1层为非机动车库和设备用房，地上为学生宿舍，为多层居住建筑。高层部分地下1层，地上9层。地下1层为非机动车库和设备用房，地上为学生宿舍，为二类高层居住建筑。宿舍楼采用综合楼的形式，把公寓、普通宿舍、食堂放在一起，节约土地，整合空间。虽然体型上连在一起，但是出入口以及交通组织，以及安全疏散可以相对独立。七、建筑立面设计各单体建筑的立面设计构思均以实用为中心，合理、有限的进行设计。行政图书楼、宿舍公寓楼对采光要求比较高，所以外窗面积就比较大，为显得建筑挺拔，气势磅薄，以竖向分割为主；色彩以浅色仿石涂料为主，体现含蓄内敛。实验艺术以活跃上进的立面造型显示其前卫风格，建筑细节色调统一耐人寻味，既与周边的建筑环境协调，又以简练质朴的建筑语言体现其舒展大气的开放性和文化性气质，具有鲜明的个性及特色。教学楼因其对采光的重要性，设计大面积外窗，横向以大面积玻璃窗风格，竖向以实体墙面做细线条分割，突出前后层次，立面立体感丰富。体育馆注重内部空间，以竖向长窗风格，屋顶采用折板结构，丰富第五立面。八、总体道路设计道路在保证内交通联系便利、畅顺的前提下，最大限度地创造人车分流的交通体系。道路一侧设置地面机动车车位，方便就近，道路及停车基本都在建筑退界的范围中解决，不在占用其它面积，主干道宽度为7米双向车行主路为直线式，各功能路呈枝状与主路相连，这样最大限度保证建筑的安静、防干扰，避免交通的交叉，杜绝先天的交通条件不足。基地建成后应具备良好的外部及内部交通条件，又将道路设计与大规划设计相结合，强调局部对景转换，以形成步移景异的空间变化九、消防设计建筑耐火等级为一、二级。沿道路设置消防登高面，并在基地内设置消防车道，通道宽度为7米，消防车道畅通无阻。疏散楼梯的宽度及前室的门经计算，其宽度满足要求。设计中充分考虑建筑物消防安全需要，遵循“预防为主，防消结合消防工作方针。立足自防自救，采取可靠防火措施，做到安全适用，技术先进，经济合理。十、停车场地设计 基地的停车采用地面停车和地下停车相结合来考虑设计，地下设非机动车地下停车库，机动车均集中停车于主入口一侧，方便实用。为社会的发展提高带来了车辆的增多的实际问题，创造解决的有利条件。十一、竖向设计地表水排除方式为暗管系统，总的由建筑外墙向四周道路排放，然后直接排入市政管网。根据现状地形和地貌，以及水位关系，场地标高均高于周边标高，以避免场地积水,区内道路纵坡0.3%，道路横坡控制在12，以利两水排泄。室外给水管道、污水管道、电气线路、通讯电缆等均采用地下敷设。十二、景观设计利用不同的园林植物群落配置，形成景观，并达到一定意境。借用重新塑造的地形，充分发挥植物造景，创造一个十分自然优美的环境。充分利用人工湖的水系优势，设置景观桥，建筑与人工湖融为一体，达到水中有建筑，建筑中有水；水因建筑而有柔性，建筑因水方显质感。植被采用自然式的配植方式，树种的选择与当地土树种相符，以大型乔木为基调并配植灌木和地被植物品种，形成立体的绿化景观。形成四季有绿、四季花开的美丽环境。十三、安全、保护周边采用监控系统，整区均采用电缆进线，行政图书楼和宿舍公寓楼涉及财务及主要的部门设置探测器，并与区域报警中心联网。各单体均设有避雷接地装置，设备用房布置确保安全操作间距。电梯的设计满足规范的要求，使用前必须经过有关部门检验检测合格后才能使用。十四、环保卫生防疫生活污水、废水排入市政污水管，设备选用低噪声，设备基础采用隔振处理。餐饮建筑的排烟，地下停车库的排气，按照环保的要求进行设计，不对周边的居民正常生活产生影响。在基地隐蔽处设垃圾房，垃圾外运，确保环卫车辆通达和作业要求。一般外门窗采用中空玻璃,对户外有特别的噪声源与振动源部分，另采用专门的隔声与隔振处理。管道与设备接口采用软接根据需要安装消声装置，达到国家或当地有关标准。对产生较大噪声的机房，内墙面采用吸音墙，设吸音吊顶，对外采用隔音门。十五、技术经济指标十六、无障碍设计无障碍设计主要考虑以下几个方面：A. 出入口的人行道路与停车车位。 B.建筑主要出入口、入口平台及门。C.建筑内的公共卫生间。 D.建筑内的无障碍电梯。十七、节能措施（一）、设计依据:1.中华人民共和国节约能源法（中华人民共和国主席令 第90号）2民用建筑节能管理规定（建设部令 第76号）3江苏省公共建筑节能设计标准（DGJ32/J96-2010）4公共建筑节能设计标准GB50189-20055.民用建筑节能设计标准JGJ26-956外墙外保温工程技术规程JGJ144-20047江苏省居住建筑热环境和节能设计标准（DGJ32/J 71-2008）8建筑照明设计标准GB50034-20049民用建筑热工设计规范GB50176-9310建筑外门窗气密、水密、抗风压性能分级及检测方法（GB/T 7106-2008）（二）、设计原则1.总体：本工程建筑的朝向控制在朝南方向；绿化设计（见绿化设计专篇）的具体措施帮助建筑形成冬暖夏凉的小气候。2.保温：屋面采用保温材料隔热处理，保温材料用 发泡水泥保温板 ，厚度满足建筑热工规范要求 。3.门窗：外窗采用塑钢推拉窗，并设置了外遮阳；一般外窗玻璃采用中空玻璃；外窗及阳台门的气密性等级，不低于现行国家标准建筑外门窗气密、水密、抗风压性能分级及检测方法（GB/T 7106-2008）规定的六级。 4.外墙开窗面积通过合适的窗地比与窗墙比计算来衡量，即充分利用自然采光与通风，又避免能耗损失。5.设计室外机搁板，其位置均有利于室外机运转时的热量交换，并防止对室内产生热污染及噪声污染。6.给排水：设备采用节能型，设有温控装置，冷却塔水循环使用。热水系统采用机械循环，开始放水时不致因水温低而白白浪费。设备采用节能型，洁具采用节水型冲洗配件。7.暖通：空调通风系统均采用效率高、能耗低的产品。采用切实可靠的自控系统，以控制室内的空气参数，防止过冷过热。8.电气：采用节能光源及高效灯具。电力设备的节能措施：按节能标准配置各单元供电量。采用低损耗变压器，并改善功率因数，采用集中补偿措施。第二章：结构篇一、工程概况本项目位于江苏省宝应市南淮江路以南，白田南路以东，二横河以西，规划道路以北。拟建工程为学校工程，拟建项目由教学楼、实验艺术楼、食堂、体育馆、图书行政楼、宿舍公寓楼组成。二、设计依据：1)、设计采用的规范、规程1、 本院建筑专业提供的设计方案图及设计文件2、建筑结构可靠度设计统一标准（GB50068-2001）3、建筑工程抗震设防分类标准（GB50223-2008）4、建筑结构荷载规范06年版 （GB50009-2001）5、高层建筑混凝土结构技术规程 （JGJ3-2010）6、混凝土结构设计规范 （GB50010-2010）7、建筑抗震设计规范 （GB50011-2010）8、砌体结构设计规范 （GB50003-2001）9、建筑地基基础设计规范（GB50007-2002）10、建筑桩基技术规程 （JGJ94-2008）11、有关的其他规范和地方规范2)、自然条件：1、基本风压：50年一遇的基本风压0.40KN/m2, 地面粗糙度为B类，风荷载体型系数为1.3。2、基本雪压：50年一遇的基本风压0.40KN/m2 。 3、建筑抗震设防类别为乙类， 抗震设防烈度6度,设计基本地震加速度值0.05g,设计地震分组三组。 三、建筑分类等级： 1、本工程的建筑结构的安全等级二级。根据建筑结构可靠度设计统一标准（GB50068-2001）第3.0.11条，本项目建筑结构的安全等级确定为二级。2、设计使用年限为50年。根据建筑结构可靠度设计统一标准（GB50068-2001）第1.0.5条，本项目建筑结构设计使用年限为50年。3、抗震设防类别为标准设防（乙类）。根据建筑工程抗震设防分类标准（GB50223-2008）第3.0.2条，抗震设防类别为标准设防（简称乙类）。4、根据建筑抗震设计规范（GB50011-2010）6.1.2条及高层建筑混凝土结构技术规程（JGJ3-2010）3.9.3条，10层建筑高度小于80米，剪力墙抗震等级定为三级；6层住宅及13层商业建筑、3层的物业管理用房，其建筑高度均小于24米，因此框架抗震等级三级。5、地基基础设计等级：根据建筑地基基础设计规范（GB50007-2002）第3.0.1条，10层建筑地基基础设计等级为乙级，6层住宅及为13层商业建筑地基基础设计等级为丙级。6、地下室防水等级二级。根据地下工程防水技术规范（GB50108-2008）第3.2.1条，地下室侧墙防水等级2级。7、建筑防火耐火等级二级。 8、无人防建筑。 四、主要荷载（作用）取值：1、楼面活荷载取值如下：宿舍： 2.00KN/m2食堂： 2.50KN/m2办公室、展览室： 3.00KN/m2阅览室： 5.00KN/m2陈列室、纪念馆： 3.50KN/m2 楼梯间： 3.50KN/m2卫生间、茶水间及阳台： 2.50KN/m2卫生间（有马桶）： 4.00KN/m2公共卫生间（有分隔蹲厕）： 8.00KN/m2储藏室、器材室： 5.00KN/m2配电间、弱电间： 2.50KN/m2电梯机房： 7.00KN/m2 教室： 2.50KN/m 实验室： 3.00KN/m上人屋面： 2.0KN/m2不上人屋面： 0.50KN/m2五、上部结构：1、 宿舍公寓楼 ： 69层剪力墙结构，地下室一层，采用桩基础，地基基础设计等级为乙级。2、图书行政楼：上部主体结构12层，框架剪力墙结构，地下室一层，采用桩基础，地基基础设计等级为乙级。3、食堂： 3层框架结构，无地下室，采用桩基础，地基基础设计等级为丙级。4、教学楼： 25层框架结构，无地下室，采用桩基础，地基基础设计等级为乙级。5、实验楼： 35层框架结构，无地下室，采用桩基础，地基基础设计等级为乙级。六.基础设计及地下室设计：6.1.1地形、地貌拟建场地隶属于古泻湖微倾斜水网平原地貌类型，表层为人工活动层，下部为第四纪土层。现场地主要为农田及拆迁地，地势平坦。孔口高程一般在1.663.45m，相对高差1.79m。中部有一条近东西走向的沟渠通过，宽度4.5m左右，已实测其边界范围，沟渠深约1.5m，沟底淤泥0.8-1.5m，钻探时位于沟内的钻孔均移至岸边操作，具体见勘探点平面图。6.1.2地质构造宝应在区域大地构造上属于扬子准地台。据区域地质资料，基地多为远古界浅变质岩系。震旦纪开始进入地台发展阶段，经历了家里东、海西、印支、燕山等几次构造运动，基地断裂发育。自晚第三纪以来的新构造运动，表现为以断块差异升降为主，受新老构造控制与影响，各地升降幅度不一。场地北靠宝应隆起、南部高邮陷，第三纪以来地层发育齐全，第四纪厚度120米左右。场地未有断裂通过，地质构造上属相对稳定区。对本工程影响不大。6.2 岩土体工程地质层的划分和评述6.2.1 岩土体工程地质层的划分对勘探深度范围内揭露的土体，据其成因时代、物理力学性质指标的差异，划分为7个工程地质层，1个亚层。6.2.2 岩土体工程地质层的评述6.2.2 岩土分层描述一览表时代层号地 层 名 称颜色状 态特 征 描 述厚 度埋 深（m）（m）最小最大最小最大Q41素填土杂色松散主要成分以粉土、粉质粘土为主，表层含少量植物根茎及碎砖，均匀性差，近期堆填。0.61.90.61.92粘土青灰色软可塑无摇震反应，干强度及韧性中等，切面无光泽。0.82.61.73.73淤泥灰色流塑无摇震反应，干强度及韧性低，切面粗糙，偶夹粉土薄层，略有腥味。7.2512.56.615.54粘土青灰色可塑无摇震反应，干强度及韧性中等，切面稍有光泽。0.95.59.114.85粉质粘土青灰色软可塑无摇震反应，干强度及韧性中等，切面粗糙。0.65.913.317.86粉土灰色密实，局部中密摇震反应迅速，干强度及韧性低，切面毛糙，见少量的贝壳碎片。局部夹软可塑状粉质粘土薄层。2.21415.931.06A粉土夹粉质粘土青灰色中密，软可塑摇震反应快，干强度及韧性中等，切面毛糙，粉土、粉质粘土呈互层状，均匀性较差。0.77.220.025.8Q37粉砂青灰、灰绿色密实摇震反应快，级配一般，磨圆中等，局部夹粉土，偶见贝壳及云母碎屑。55.45m未揭穿该层6.3 场地水文地质条件6.3.1 地下水类型及埋藏条件场地勘察深度内地下水为松散土类孔隙潜水和承压水。本地区多年平均降水量约为1100mm，雨季多集中在58月，雨季地下水位相对较高。1、孔隙潜水孔隙潜水赋存于1层素填土、2层粘土及3层淤泥中。勘探期间测得地下水稳定埋深1.01.5m，年变幅一般在2.0m左右，年最高水位可按埋深0.5m考虑。2、承压水承压水主要赋存于6层及7层粉土、粉砂中，水量较大，埋藏深，上部隔水层相对较厚，对本工程建设无太大影响。6.3.2 地下水的补给、迳流、排泄条件地下水主要接受大气降水及沟渠的侧向补给，水位动态受季节性变化影响明显，以蒸发及侧向排泄为主。6.3.3 岩土层的透水性评价本场地土除1、6、7层土为透水层，其余土层可视为弱透水层。 6.3.4 地下水水质及水、土对砼和钢筋的腐蚀性评价拟建场地环境属湿润区，根据岩土工程地质勘察规范(GB50021-2001)（2009年）版附录G，判别场地环境类型为类周边无工业污染源，根据水质分析资料：地下水对混凝土结构、对钢筋混凝土结构中钢筋具微腐蚀。由于场地地下水水位埋藏较浅，地下水与土体水力联系密切，土质内的矿物基本溶于地下水内，参照水质资料判定，土对混凝土结构、对钢筋混凝土结构中钢筋具微腐蚀性。场地地下水化学类型为HCO3-CaNa、HCO3SO4 -Ca型。 表6.3.4 场地地下水腐蚀性评价表评价类型腐蚀介质规范标准测试数值腐蚀性评 价腐蚀等级指标值受气候影响的水腐蚀介质评价（对砼）SO42-（mg/l）微30078.3117.7微弱3001500中15003000强3000Mg 2+（mg/l）微200015.238.1弱20003000中30004000强4000矿化度（mg/l）微20000537949弱2000050000中5000060000强60000受渗透性影响的水腐蚀介质评价pH值微5.07.137.50微弱4.05.0中3.54.0强3.5侵蚀性CO2（mg/l）微30无微弱3060中60100强HCO3-（mmol/l）微1.03.859.10微弱1.00.5中0.5强水对砼中钢筋腐蚀性评价干湿交替Cl-（mg/l）微10029.167.4微弱100500中5005000强5000长期浸水微1000029.167.4微弱1000020000中强6.4场地和地基的地震效应6.4.1 场地抗震设防烈度、设计基本地震加速度、分组本地区抗震设防烈度6度。设计基本地震加速度0.05 g，地震分组属第三组。6.4.2 场地土类型和场地类别本场地共进行了10个孔点的剪切波速测试，测试成果详见附件。本场地覆盖层厚度大于50.00m。据区域地质资料，场区无活动性断裂通过，本区自第四纪以来，未见明显地壳运动，属相对稳定区。20m以浅等效剪切波速为100.0 117.6m/s，建筑场地类别为类，特征周期取0.90s。计算结果见表6.2。场 地 类 别 判 别 表 表6.4.2孔号等效剪切波速(m/s)覆盖层厚度(m)场地类别特征周期(s)备 注J3117.2800.90实测孔J5113.0800.90实测孔J12116.3800.90实测孔J20117.1800.90实测孔J28105.2800.90实测孔J36100.0800.90实测孔J42117.6800.90实测孔J45109.0800.90实测孔J49110.0800.90实测孔J52115.6800.90实测孔6.5 饱和砂（粉）性土液化判别本区抗震设防烈度为6度，按建筑抗震设计规范（GB50011-2010）中第4.3.1条，6度时，一般情况下可不进行判别和处理。6.6 抗震地段本场地土类型属软弱土，存在软弱土层，属对抗震不利地段。七、结构分析：1、本工程采用中国建筑科学研究院编制的PKPM系列软件2010版软件进行设计分析。建模计算时10层住宅和地下车库连起来统一建模，不考虑地下室顶板的嵌固作用。下面仅列出SATWE计算输入输出主要参数。2、SATWE计算输入信息见下表SATWE计算输入信息表：总信息结构重要性系数1.0结构材料信息:钢筋混凝土结构混凝土容重 (kN/m3):Gc = 26.00钢材容重 (kN/m3):Gs = 78.00结构类型抗震墙（框架结构）全楼强制采用刚性楼板假定是采用的楼层刚度算法层间剪力比层间位移算法风荷载信息修正后的基本风压 (kN/m2):0.40地面粗糙程度:B各段体形系数:1.3地震信息抗震设防烈度6度（0.05g） 三组 振型组合方法(CQC耦联;SRSS非耦联)CQC场地类别:IV特征周期TG = 0.90多遇地震影响系数最大值 Rmax1 = 0.16罕遇地震影响系数最大值Rmax2 = -框架的抗震等级:NF = 3（2）活荷质量折减系数: RMC = 0.50周期折减系数: TC = 0.80结构的阻尼比 (%): DAMP = 5.00是否考虑偶然偏心:是是否考虑双向地震扭转效应: 是地下信息回填土对地下室约束相对刚度比: Esol = 33、SATWE计算输出信息见下表宿舍公寓楼（69层剪力墙结构）SATWE计算输出信息表位 移地震作用最大弹性层间位移角X向1/1521X双向1/1482X+51/1497X-51/1462Y向1/2232Y双向1/2232Y+5向1/2047Y-5向1/2441规范限值1/1000风载作用最大弹性层间位移角X向1/6017Y向1/9999规范限值1/1000设计周期T1(S)1.1363T2(S)0.8652T3(S)0.7474T3/ T10.6577剪重比 2.21%有效质量系数95.31%图书行政楼（12层框架剪力墙结构）SATWE计算输出信息表位 移地震作用最大弹性层间位移角X向1/1324X双向1/1279X+51/1281X-51/1370Y向1/1220Y双向1/1080Y+5向1/1472Y-5向1/1032规范限值1/800风载作用最大弹性层间位移角X向1/6632Y向1/2582规范限值1/800设计周期T1(S)1.6177T2(S)1.5462T3(S)1.3106T3/ T10.8102剪重比 1.67%有效质量系数95.90%食堂（3层框架结构）SATWE计算输出信息表位 移地震作用最大弹性层间位移角X向1/1290X双向1/1286X+51/1245X-51/1270Y向1/1147Y双向1/1146Y+5向1/1101Y-5向1/966规范限值1/550风载作用最大弹性层间位移角X向1/9999Y向1/3867规范限值1/550设计周期T1(S)0.8930T2(S)0.8587T3(S)0.8381T3/ T10.9385剪重比 3.60%有效质量系数100.00%教学楼（25层框架结构）SATWE计算输出信息表位 移地震作用最大弹性层间位移角X向1/1072X双向1/1072X+51/1061X-51/1038Y向1/ 992Y双向1/ 990Y+5向1/ 791Y-5向1/ 782规范限值1/550风载作用最大弹性层间位移角X向1/2592Y向1/2224规范限值1/550设计周期T1(S)1.1222T2(S)1.0818T3(S)1.0374T3/ T10.9244剪重比 3.22%有效质量系数91.15%实验楼（35层框架结构）SATWE计算输出信息表位 移地震作用最大弹性层间位移角X向1/1232X双向1/1086X+51/1423X-51/1086Y向1/ 968Y双向1/ 961Y+5向1/ 871Y-5向1/1086规范限值1/550风载作用最大弹性层间位移角X向1/8157Y向1/5540规范限值1/550设计周期T1(S)0.9955T2(S)0.9134T3(S)0.8455T3/ T10.8493剪重比 3.08%有效质量系数99.80%八、材料：1、混凝土强度等级：框架柱、剪力墙混凝土C30C40、楼板、楼梯C30C40。2、墙体：0.000以下内墙为240厚MU10.0实心混凝土砌块、M10水泥砂浆砌筑， 0.000以上所有内墙采用加气混凝土砌块或其他轻质材料，0.000以上所有外墙采用多孔混凝土砌块或轻质砂加气混凝土板。地下室外墙采用钢筋混凝土墙。3、钢筋采用：HPB300（fy=270N/mm2）、HRB335（fy=300N/mm2）、HRB400（fy=360N/mm2）钢筋。钢材采用Q235B或Q345B。 第三章：给排水篇一、设计依据：1. 业主方提供的接市政给排水方案资料。2. 业主方和设计院的会议纪要。3. 建筑工种提供的平面图、剖面图。4. 国家颁布的有关规范、标准。建筑给水排水设计规范GBJ15-88 (2009 年版)室外给水设计规范GB50013-2006生活饮用水卫生标准GB5749-2006室外排水设计规范GB50014-2006(2011年版)高层民用建筑设计防火规范GB50045-95 (2005 年版)自动喷水灭火系统设计规范 GB50084-2001 (2005 年版)汽车库、修车库、停车场设计防火规范GB50067-97气体灭火系统设计规范 GB 50370-2005建筑灭火器配置设计规范 GB 50140-2005江苏民用建筑水消防系统设计规范DGJ32-J92-2009江苏省公共建筑节能设计标准DGJ32-J96-2010以及国家和江苏有关的规范、标准。二、设计范围：1. 室内给排水；2. 室内消防灭火部分：消防给水系统和灭火器的选择。3. 雨水系统；4. 室外给排水消防总体。给排水深度处理机房、设备房、厨房等由专业承包商根据本专业提出的技术参数和要求进行设计、安装和调试。其设计技能我院审定。三、给水系统：1.水源水源利用城市官网的给水管，根据本项目的要求，拟从南面或西面的规划路上引来，另一路由体育馆附近的道路引来，根据生活消防用水要求，进水管管径为DN200，在基地形成环状。并在环管上引两条DN150入地下一层消防水池和生活水箱，并供13层及地库生活用水。总体上设计量水表2只。2.生活用水量用水量计算表：序号用水部位最高日用水定额单位数量单位合计（m3/d）时变化系数最大时用水量(m3/h)用水时间1宿舍100人/天3600人360 3.5 157.50 8.00 2办公50L/人次800人40 1.5 6.00 10 3教学楼30L/人次3600人108 1.5 16.20 10 4食堂20m2/天9000人180 1.5 22.50 12 5小计688 202.20 公共区域6地下车库地面2L/m2天20000m240 16.67 6 7室外绿化道路浇撒2L/m2天8000m216 14.00 6.00 8水景5 11.25 24.00 9小计
