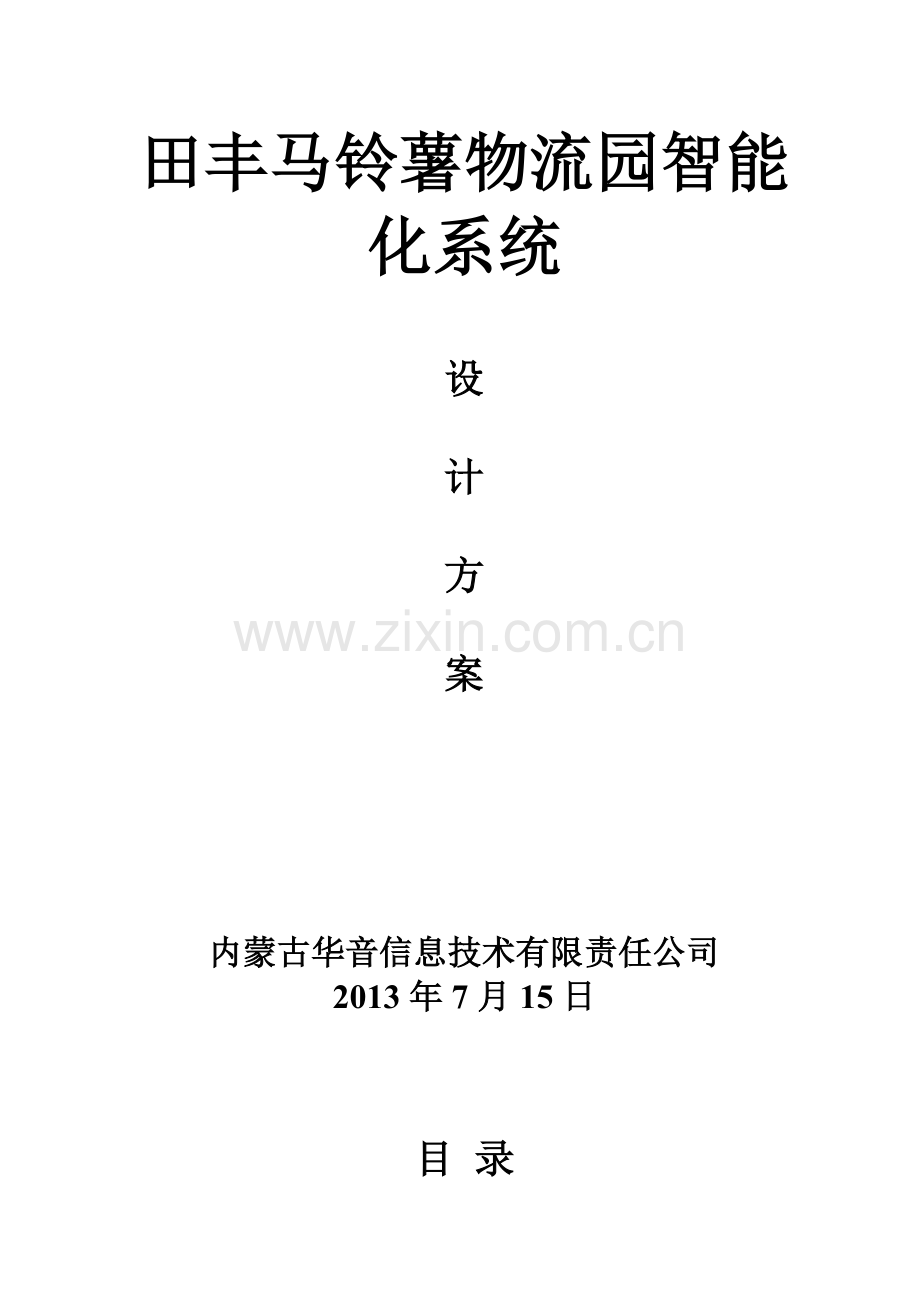

田丰马铃薯物流园智能化系统

设

计

方

案

内蒙古华音信息技术有限责任公司
2013年7月15日

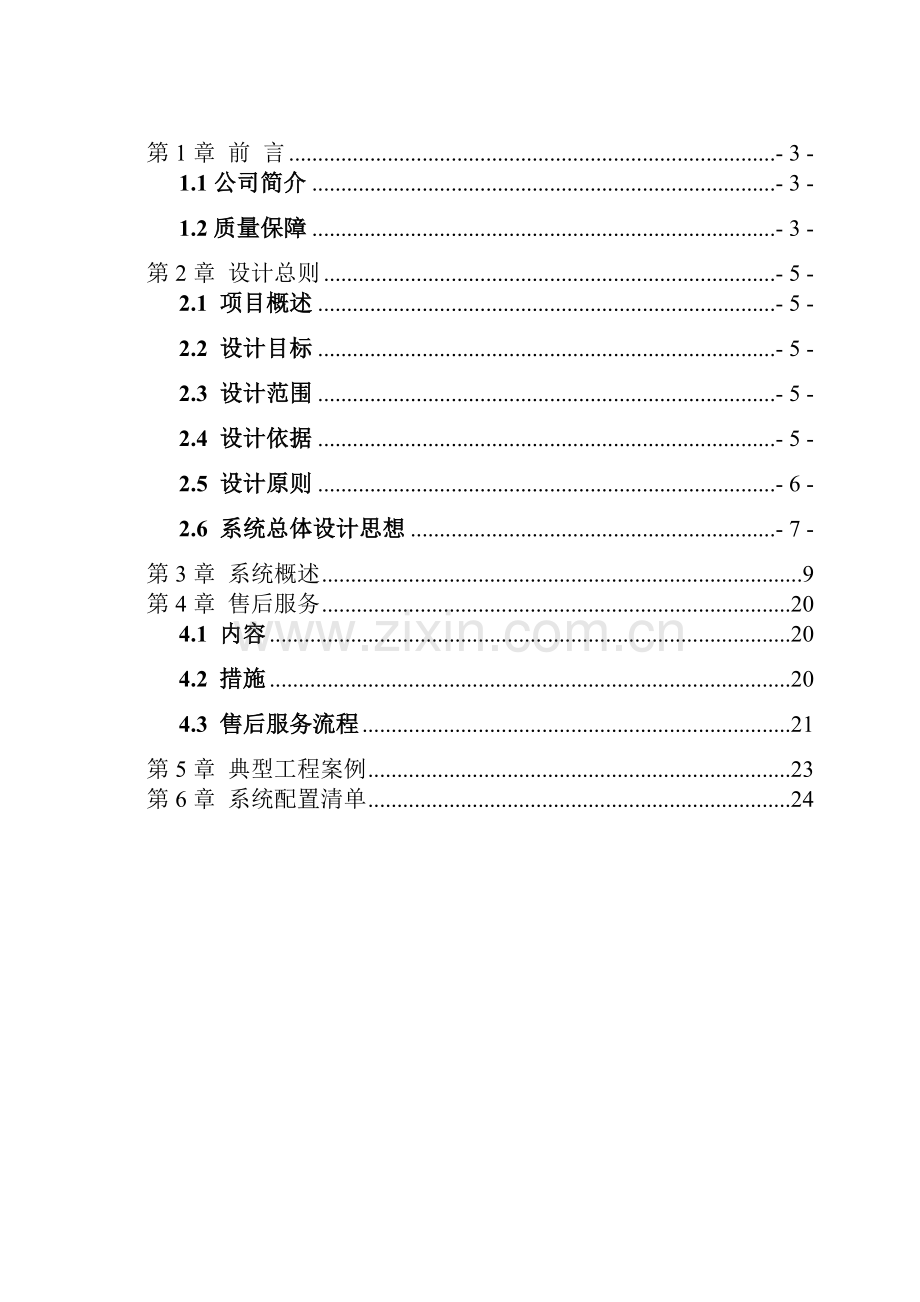

目 录

第1章 前 言 - 3 -
1.1公司简介 - 3 -
1.2质量保障 - 3 -
第2章 设计总则 - 5 -
2.1 项目概述 - 5 -
2.2 设计目标 - 5 -
2.3 设计范围 - 5 -
2.4 设计依据 - 5 -
2.5 设计原则 - 6 -
2.6 系统总体设计思想 - 7 -
第3章 系统概述 9
第4章 售后服务 20
4.1 内容 20
4.2 措施 20
4.3 售后服务流程 21
第5章 典型工程案例 23
第6章 系统配置清单 24

第1章 前 言
1.1 内蒙古华音信息技术有限责任公司简介
  我公司是以系统集成、综合布线、智能化建筑、安防监控等领域的专业技术科技公司。
华音信息坚持“以人为本、以技术为本，以用户至上，以服务至上”的原则，以一流的专业服务为己任，积极投身于现代科技的信息化建设中，大力开发市场，努力开拓新的领域，全力服务于政府、军队、金融、证券、通信、保险、电力、交通和教育等各行业，从项目咨询、系统设计、工程实施，到后期技术支持和培训，为客户提供广泛而全面的解决方案和深层的技术服务。‘
 我公司集中了一批优秀的工程技术人员，充分具备承接各类大中型系统集成、智能建筑、安防监控、综合布线等相关工程项目的设计、开发和集成能力，业务范围广泛涉及智能网络和弱电控制领域，能满足政府机关、各大企事业单位等不同的应用需求。相信我们的产品与技术服务能为您提供一流的安全保障！
公司自成立以来已有近百个大、中型工程成功案例，我们所承做的工程以“质量第一、服务争先、价格公道”的良好口碑已赢得众多客户的信赖。

1.2 质量保证体系
公司承接的每一项工程从方案设计、施工、交付验收和服务全过程均参照ISO9001国际质量管理和质量保证标准中的内容进行，确保承接的每一项工程都达到相应的质量标准或技术规范。公司质量方针是：确保工程质量、珍惜顾客投资、不断改进服务。
本公司为实现质量方针，制定的质量目标如下：
Ø 在设计中严格遵守设计规范。
Ø 在规定的工期内，确保工程竣工验收一次性通过，24小时响应客户的报修要求。
Ø 我们设立专门的客户服务部，提供完善的售后服务，开展技术支持，疑难解答，质量跟踪，客户培训，维修维护等工作。
Ø 我司丰富的施工经验，以及严格遵循ISO9001国际质量标准，及电气设备安装施工标准，确保优质的工程质量。

第2章 设计总则
2.1 项目概述
内蒙古田丰20万吨马铃薯仓储物流园区项目是我市农牧业产业化重点项目之一,也是三级政府高度重视的项目，该项目拥有540亩的马铃薯仓储物流园涵盖种植、仓储、深加工、电子信息交易等产业链。随着公众及政府对食品安全的日益重视，以及社会对质量监督的深入加强，为了使客户放心合作，使公众放心认可，并建立优秀的品牌效应，作为该项目更应该能够实现高新技术的管理和智能化生产工艺监督，为了本项目真正达到高新技术物流园发挥龙头企业示范带头作用。我公司为项目设计了本方案，我公司将利用最先进的设备及最新科技技术，为本项目建筑一个高科技智能化管理的物流园区。　　
2.2 设计目标
确保智能化系统的安全、稳定的运行是我公司的职责，因此在设计时将严格按照“科学化”园区、智能化系统示范园区的建设要点与技术导则以及相关行业标准，将“田丰马铃薯物流园”建设成为拥有高新技术的智能物流园。真正从种植、仓储、加工、销售实现智能化管理，大幅度减少人员开支，和安全生产损失。降低生产成本，实现节能减排。
园区智能化在设计过程中，我们把整个建筑群视为一个整体考虑，突出网络概念。本着安全、智能、节能、高效的原则，针对田丰马铃薯物流园产业链的特殊性，对物流园内不同的子系统进行设计。
在方案设计时，就方案的实用性方面作了较多的考虑。保证系统的实用性，保证系统能够给园区减少成本或创造收益，确保系统在以后一段时间内能够迅速将企业送上高速信息管理的道路；同时，也结合工程的特点和投资规模，考虑系统的可行性。避免一些华而不实的功能和配置，力图在具体的配置上保证简洁、实用。
2.3 设计范围
本设计是实现田丰物流园区对“高新、智能、实用、创新”的理念，我公司将本着“先进、成熟、安全、智能、经济、合理”的指导思想，结合我公司对大型产业园区的智能化系统工程设计经验对“田丰物流园”的智能化系统进行设计，使其达到田丰物流园的要求、科技发展需要。能够代表当地食品种植、仓储、加工、销售产业链智能化先进水平，体现未来科技发展的前瞻性。

2.4 设计依据
Ø GB/T50314-2000《智能建筑设计标准》
Ø GB 50198—94《民用闭路监视电视系统工程技术规范》
Ø GA/T75—94《安全防范工程程序与要求》
Ø GA/T70—94《安全防范工程费用概算编制办法》
Ø 建设部1997-290《建筑智能化系统工程设计管理暂行规定》
Ø DBJ-08-47-95《智能建筑设计标准》
Ø 97X700《智能建筑弱电工程设计施工图集》
Ø 《全国企业智能化系统示范工程建设要点与技术导则》
Ø GA/T74-94 《安全防范系统通用图形符号》
Ø GA/T72-94 《楼宇对讲电控防盗门通用技术条件》
Ø DB32/366-1999《建筑智能化系统工程实施与验收规范》
Ø DB32/T367-1999《建筑智能化系统工程评估标准》
Ø GB12663-90 防盗报警控制器通用技术条件
Ø 本项目相关图纸和文件
2.5 设计原则
智能化系统设计方案符合以下原则：以实用为前提、以需求为中心，以技术成熟为保证；并遵循“技术和功能匹配、设备和技术匹配、设备和设备匹配”，具体为：
1. 功能需求确定系统范围
系统绝不是技术越高越好、功能越全越好。应该有一个功能和技术的极限，以满足企业市场定位和经济要求。因此，重要的是系统可靠性和经济性，要防止技术和功能的过剩。
2. 以人为本
“人”是企业的主体，系统设计应紧紧围绕着人们的实际需求，体现“以人为本”，人性化服务的目标，最大限度地满足用户提出的功能需求，并针对用户不同层次的特点，确保系统的实用性和易操作性。
3. 匹配原则
Ø 功能和需求的匹配
系统方案设计必须从园区的实际定位出发，从需求实际出发，严格把握各子系统功能和需求的匹配。功能的过剩势必将造成系统复杂和经济浪费，而各子系统间的功能不匹配，不仅造成经济浪费，还会引发系统的不可靠。
Ø 技术和设备的匹配
系统方案设计，必须从功能需求的实际出发，合理考虑各子系统所采用的技术和设备的匹配。这一点十分重要，这要依靠技术人员对系统功能的理解和各种技术设备的要求设计出合理的智能化方案。
Ø 硬件和软件的匹配
智能化是由诸多子系统的硬件和软件集合组成，软件和硬件必须匹配，只有硬件而无合适的匹配软件，将不能发挥硬件的功能作用。
4. 可靠性第一
系统可靠性是第一位的。在技术方案设计中必须充分考虑系统的安全性，尤其是涉及到整个园区的现场总线系统的安全性。
5. 经济性原则
系统经济性是一个必须考虑的重要因素，系统建设必须追求高的性能与价格比。在考虑系统方案时，必须进行成本分析。为大而全，一味降低设备档次而造成诸多遗留问题的例子很多。
6. 为未来的需求充分考虑
Ø 先进性
系统应优先采用先进的技术产品和设备，只有这样做，才能与技术发展潮流相吻合，才能保证系统与后继技术产品衔接，保证系统功能的完善和可持续发展。采用落后的技术和产品，势必面临产品被淘汰的烦恼。
Ø 开放性
智能化园区的功能实现是靠多个子系统集成完成，各子系统的模块化结构和系统的开放性将十分的重要。只有系统的开放性，才有利于系统的扩展和功能的扩大。因此，在系统选择时，要充分考虑这一点,要充分注意解决不同子系统产品和设备的接口和协议的“标准化”使它们之间达到“互操作性”接口应当提供标准的数据接口、网络接口、系统和应用软件接口，实现与未来设备的更多互连和互操作，且能方便地融于全球信息网络中。
Ø 功能可扩展性
物流园智能化系统在设计时要充分考虑今后的发展。智能化园区将向企业内提供十几年甚至几十年的服务。当前科学技术发展的日新月异，尤其是信息技术的高速发展，为了保证现代化企业的生命力，我们更有必要考虑园区建设时的技术可持续发展问题。否则不仅将为工厂管理带来不便，甚至可能将影响企业的长远发展。在系统规划上具有一定的超前性、可扩展性，要整体考虑管线的预留与未来扩展的需求。
2.6 系统总体设计思想
围绕本项目中仓储、深加工、电子信息交易等产业链，按照其不同的功能特点进行设计：
1、 仓储（远程数字监控系统、环境感应控制报警系统、远程门禁系统）安全、智能、节能、实用；
2、 深加工（远程数字监控系统、生产环境感应控制报警系统、远程门禁系统）安全、智能、实用；
3、 电子交易信息平台（远程数字监控系统、客户交易软件平台、智能仓储联网出入库系统）智能、安全、实用；
4、 生活区与园区（安防监控报警系统）安全、智能；
1. 硬件设计思想
Ø 按标准化和模块化设计，便于工程的灵活配置
Ø 某一系统出现故障或被破坏，只会影响该系统的功能，其他系统不受影响；
Ø 系统充分考虑了日后维修的方便，做到使用接插件方式或插入式延伸器进行检测或维护，零部件、易损部件容易拆卸、更换；
2. 软件设计思想
Ø 数据保密，保证数据库的安全；
Ø 备份操作，即对软件和数据库定期备份；
Ø 具有自动定期检测功能，及时发现问题，把故障消灭在萌芽之中，保证系统的正常运行；
Ø 具有约束人为越权、误操作等违规行为的能力。
3. 系统自保设计思想
Ø 通过软件设置，实现授权分级管理；
Ø 采取多人复核和多级复核相结合的方式，提高安全性。如：对控制设备的操作，需由上级主管的授权或由多位经办人的现场监督方可进行操作
系统描述；远程数字监控系统
远程数字监控作为监控系统中最为先进的系统不仅可以应用于安全技术防范，还可以应用于管理，该系统已被众多大型企业所应用，它具备成本低、维护少、功能强等特点。正在逐步替代传统监控系统。
远程数字监控系统，是通过标准网络、移动宽带及ISDN 数据线或直接连接，可达到的世界任何角落，并能够控制云台/镜头、存储视频监控图像。
作为本项目所设计的远程数字监控系统能够使用户，不管在何地都可以通过具备上网功能的电子设备如：电脑、笔记本电脑、智能手机、IPAD等来查看所有监控点。还可对部分监控点根据用户需求在网站上进行开放，使其客户及群众能够远程看到本园区所有生产加工流程，使客户及群众更放心合作。并且远程监控可实现真正的远程管理，通过此平台公司高层可在异地对园区全方位管理监督，减少管理成本，且能够及时发现生产问题减少安全事故，减少损失。
作为最先进的远程数字监控系统具备了与未来企业发展所必须的，自动控制系统，智能管理平台所连接的所有条件。能够被未来人工智能系统所应用。
远程数字监控系统具备以下优点；
1、结构清晰简单：由于监控主机通过网络视频集中监控系统管理软件实现了模拟系统中视频矩阵、画面分割器等设备的众多功能，并通过电脑硬盘实现录像功能，使系统结构大为简化、集成度高。
2、管理应用简便：由于数字监控系统基于计算机和网络设备，绝大部分系统控制管理功能通过电脑实现，无须模拟系统中众多繁杂的设备，减轻了操作维护人员的管理工作强度。
3、强大的操作功能：多种显示模式;多画面智能切换轮巡;多种预警模式;实时、定时、报警触发、随时启停等多种录像方式;图片抓拍打印;智能快速录像回放查询等等。
4、监控查看简便：由于全数字化网络视频集中监控模式基于网络的特性，无须增加设备投资，网络上的远程或本地监控中心均可以实时监控、录像或任意回放一个或多个监控现场画面，授权的联网电脑也可以实现监控功能，避免了地理位置间隔原因造成监督管理的不便和缺位。
5、极高的安全能力：图像掩码技术，防止非法篡改录像资料;网络上的任意授权电脑均可以进行录像备份，有效防止恶意破坏;网络故障断网缓存功能，有效保护视频数据;视频中断主机报警功能;授权分级管理功能;强大日志管理功能;
6、无限的无缝扩展能力：监控摄像机的增加主要是前端的远程监控点增加，而监控前端通过IP地址进行标识，增加设备只是意味着IP地址的扩充，简单的结构可以组成庞大的多级监控网络。[1]
环境感应监控系统
环境感应系统作为当下智能管理控制系统的前端设备已被广泛应用，土壤湿度监控可有效对土壤干湿进行监控，一旦发觉土壤湿度低便可通知管理人员，并且可以与智能喷淋系统联网实现智能节能的灌溉，该浇水时去浇水，并且分区域灌溉，高效节能减少浪费与种植成本，使种植产物品质与产量大幅度提高。
仓储温湿度感应系统具备对存储区域的湿度及温度的监控，根据马铃薯的储存环境进行设置，如仓储区域温湿度低于或者高于监控数值，便可报警通知管理人员，可以与通风、供暖、给排水设备联网。实现恒温恒湿。减少仓储风险，减少管理成本。
深加工区应用温湿度监控能够对生产环境进行监控管理，满足生产环境要求，提高产品质量，杜绝霉坏率，有效保证食品安全。有毒有害气体监控，火灾报警监控等系统有效保证了安全生产。节约管理成本，减少因安全生产所带来的损失。漏水监控系统可避免因泄漏导致的生产事故,杜绝跑冒滴漏,减少成本和安全隐患。
远程门禁系统
远程门禁系统具备远程管理,远程控制等特点,拥有较高的安全性,对于仓储区域人员出入具备有效的管理. 如用户可根据权限设置感应卡可访问区域.有权限的区域可进入，无权限的区域不可进入,对于仓储中货物运输可通过远程数字监控进行监督计量，对有问题的车辆及人员可及时关闭出入口进行扣押清查。出现安全事故后可远程或智能快速开启所有通道。
软件类;客户交易软件平台、智能联网出入库系统
客户交易软件是根据用户需求开发专用的交易平台软件，针对不同客户提供不同的数据库，对客户及时的报价、报量、快捷准确的提交订单,完成交易。并且具备与财务软件接口功能，实现供、销、存、出信息化控制，对进、销、存及时备档记入财务系统，有统计管理能力，对企业未来实现ERP打下坚实基础，大大减少因人员失误所造成的损失及人员成本，提高企业运管能力。
智能联网出入库系统是根绝交易平台软件所延伸的功能分控端，在交易软件提示交易完成后，通知出入库系统告知管理员有多少什么样的货物要出库，这些产品在什么位置储存，那些货物积压时间较长应快出，并且告知保安及管理部门，这样有效实现各个链条的智能化，信息化，减少人为出现的损失，大大提高管理效率，与规范。并且具有库管功能，对仓储物的进出具备统计，及时间划分，实现智能库房管理，实现无长期积压货物，无混乱储存现象，减少人员成本。

第3章 系统概述
远程数字监控系统，由于可在人们无法或不可能亲身直接观察的场合，却能实时、形象、真实地反映被监视控制对象的画面，已成为一种全新的高技术管理手段。它不仅能全面细致的监视园区的各个角落，而且能准确记录各种突发事件。采用数字监控系统的楼宇，不仅降低了园区管理成本，而且提高了治安、保安管理质量。实践证明拥有数字监控系统的楼宇，各种犯罪及安全事故发生率降低，园区综合管理效率提高。同时还可以与防盗报警系统联动配合，进行报警时的联动录像。
3.1.1 需求分析
在园区重要场所设置前端摄像机，由管理中心进行监控和记录，功能要求如下：
1) 对各物流车出入口、装卸货进行监控；
2) 对物流园主干道及停车场进行监控；
3) 对物流园仓库及生产车间情况进行监控；
4) 为了迎合现代监控的需要，监控中心采用录象机手动/自动切换图像，配置数字硬盘录像机进行录像。
3.1.2 系统组成
监控系统主要由摄像、传输、控制、显示四个部分组成。

1. 前端摄像机
负责摄取现场实物并将其转换成数字号，经光纤或网线传送到监控中心，前端摄像机部分主要由摄像机、镜头、支架、云台、防护罩等设备组成。
2. 传输
前端摄像机抓拍到的图像信号通过光纤或网线传输到控制部分。
远程数字系统采用独立的稳压电源集中供电，以保证系统运行的安全性和稳定性。从稳压器输出的电源通过电源线向现场设备和监控中心设备供电。
3. 控制
该部分用于系统整体运作的控制，包括设置系统参数，确定系统响应方式和响应时间，可选择的监视现场全部或部分的画面等功能。主控部分主要有：硬盘录像机和视频矩阵等。
4. 显示
该部分是将现场摄像机拍摄到的图像显示出来，根据需要，可在画面上叠诸如日期、时间、摄像机编号、监视器编号等文字说明信息并对这些图像画面进行录像及处理。
管理中心可控制前端摄像机上、下、左、右转动，对摄像机镜头进行变焦、变倍和光圈的调节，以达到最佳的监视效果。
3.1.3 前端设计及功能介绍
3.1.3.1 前端点设备选型
摄像设备是监控系统的前沿部分，是整个系统的“眼睛”。它布置在被监视现场的某一位置上，使其视角能覆盖整个被监视的各个部位。如被监视场所的面积较大，为了节省摄像机的数量以及简化传输系统及控制与显示系统，在部分摄像机上采用电动云台，使摄像机云台能驱动摄像机进行水平和垂直方向的转动，以及观察远距离的目标，从而扩大了摄像机的覆盖范围和角度。
摄像机把监视的内容变为图像信号传送给控制中心的监视器，从系统构成上讲，摄像部分是系统的原始信号源，所以摄像部分的好坏以及它产生的图像信号的质量将影响着整个系统的质量，认真选择和配置摄像部分至关重要。
公安部有关行业标准及规范对摄像部分要求如下：
在摄像机的标准照度下，整个系统的技术指标和图像质量应满足表＜1＞规定的指标。
表＜1＞
项　　　目
指　标　值
视频信号输出幅度
1VP-P±3dB
黑白电视水平清晰度
≧350电视线(TV Line)
彩色电视水平清晰度
≧300电视线(TV Line)
灰度等级
≧8级
信燥比
≧40dB

在环境条件恶劣的情况下，整个系统的技术指标和图像质量应满足表＜2＞规定的指标。
表＜2＞
项　　　目
指　标　值
视频信号输出幅度
1VP-P±6dB
黑白电视水平清晰度
≧300电视线(TV Line)
彩色电视水平清晰度
≧250电视线(TV Line)
灰度等级
≧7级
信燥比
≧36dB
在摄像机正常工作的条件下，电视监控的图像质量应不低于表＜3＞规定的指标。
表＜3＞
图像等级
图像损伤主观评价
5
不可察觉
4
可察觉，但令人可以接受
3
有明显察觉，令人较难接受
2
较严重，令人难以接受
1
极严重，不能观看

参照以上指标，结合我们的施工经验及“物流园”实际情况，我们对监控点摄像机的选型、配置进行了综合质量、性能价格比、器材的兼容性和系统的可靠性的综合考虑，也对所应用场合的干扰源、重要性、美观性和光照度等进行了综合考虑：
前端摄像机采用乔安摄像机，这些设备均在我司多个工程中实际使用过，并证实其性能优良。
3.1.3.2 前端点设计
物流园监控系统主要对仓库、生产车间、种植区域、交易区、生活区、物流园主干道及大门口、办公楼等处进行监控，共设计监控点 个点。
3.1.3.3 前端设备功能介绍
1) 远红外摄像机

2) 红外摄像机

3) 红外摄像机

3.1.4 传输部分设计
传输用于传送现场的视频信号、监控中心的控制信号，包括视频电缆、控制电缆等。具体设计如下表：
线缆类型
线缆用途
多模光纤
摄像机视频信号线
超六类网线
室内线路
超五类网线
室内线路
RVVP2*1.5
电源线
3.1.5 监控中心设计及功能介绍
中心控制设备是整个闭路电视监控系统的核心，是实现整个系统功能的指挥中心。主要具有如下功能：
1) 视频信号的放大分配；
2) 图像信号的矫正和补偿；
3) 图像信号的手动/自动切换；
4) 图像信号（或包括声音信号）的记录、查询；
5) 摄像机及其辅助部件（如云台、镜头、防护罩等）的控制。
3.1.5.1 配置说明
Ø 采用大华DNR的 HB-9036V数字硬盘录像机对各监控点信号进行录像；
Ø 配三星7522P32寸液晶监视器为硬盘录像机的显示设备。
3.1.5.2 功能说明
整个监控系统共 个监控点，监控中心采用数字硬盘录像方式对各监控点进行处理。
Ø 采用HB-8016V硬盘录像机可进行十六画面分割显示，并可以将监控图像发送到工厂宽带网络，通过工厂局域网或互联网进行远程监控。
3.1.5.3 控制设备功能介绍
1) 数字硬盘录像机（HB-8016V）

采用现今最新的数字视频技术，H264压缩算法，实时显示、实时录像、实时监听。图象清晰度高，存储数据量少，网络性能强，应用灵活，高度功能集成化，安全可靠，超强稳定等领先功能，是数字监控产品中最优质、最完善的智能监控产品。
技术指标
HB8000系列采用H.264压缩算法、嵌入式实时多任务操作系统（RTOS）和嵌入式处理器一体化的设计，在单板上集成了视音频采集、压缩、存储、网络传送、多路云台控制、报警检测等功能，实现了整机单板结构，保证了系统的高集成度和高可靠性。HB7000系列提供了多种接口，支持网络、USB 2.0高速备份。
功能
型号：HB8016
视频格式
CIF
视频输入
16路
音频输入
1路
显示输出
视频/VGA
音频输出
1路
硬盘接口
SATAx4
报警输入
16路
报警输出
2路
备份接口
USB
视频矩阵
16*8
PS2鼠标
支持
压缩功能
1、支持 PAL / NTSC4.43 / NTSC3.58 制式视频信号。
2、视频压缩采用H.264压缩技术，支持变码率和支持变帧率，可设定视频图像质量和压缩码流。
3、每路视音频信号独立实时压缩，音频压缩标准采用G.722。视频和音频信号压缩后生成复合的H.264码流，码流回放时视频和音频保持同步。也可设置不用音频。
4、双流压缩：主码流本地存储，副码流适用于图像在低带宽网络上传输。
5、有6种录像质量供选择，典型数据量统计（仅供参考）
CIF: 画质 1 -150M/H， 2 -100M/H， 3 -80M/H， 4 -70M/H， 5 -50M/H， 6 -40M/H
网络功能
1、支持TCP/IP协议（支持ARP、RARP、IP、TCP、PPPOE、DHCP等等），支持宽带拨号上网,同时支持断线自动重拨，支持域名解析。
2、完备的网络端控制命令，通过网络可以使用客户端管理器控制嵌入式硬盘录像机、设置主机各种参数、远程升级和维护。
3、具备Web Server功能，能通过IE浏览器访问主机，支持域名解析、监看实时图像、点播录像数据以及控制云台。
4、内置多种云台控制协议，可以在主机端和网络端控制云台和镜头、雨刷等
录像功能
1、录像模式：手动录像、定时录像、移动检测录像、报警录像，支持录像内容的分类检索，每路视音频录像参数均可单独设置。
2、视频移动动态检测功能，每路视频可设置多个动态检测区域，可以实现实时画面全屏蔽，全屏蔽状态的时候录像不会被屏蔽。
3、管理主机可通过网络实时纪录压缩码流，支持借助网络将图像声音同步直接录入电脑。
4、支持通道名叠加，支持通道录像日期、时间叠加，支持图标叠加、局部马赛克和遮盖。
放像功能
1、本地放像：精确时间定位放像、手动录像内容检索放像、定时录像内容检索放像、移动检测录像内容检索放像、报警录像内容检索放像。
2、支持管理主机本地回放通过网络实时纪录压缩码流。
3、支持画中画放像，可以使用客户端管理器达到多路回放的放像模式，不影响实时图像以及录像。
4、支持管理主机安装HB1500系列视频编码卡直接输出视频在电视墙上显示。
5、支持 4 个级别的快放、 4 个级别慢放、4个级别倒放、暂停、单帧回放模式；按时间回放定位准确。
实时监看监听功能
1、支持本地监视器和VGA显示器显示，支持电视墙功能。
2、支持每个通道录像参数（亮度、对比度、色度、饱和度）的调节。
3、显示模式（ 1路/4路/8路/9路）切换迅速，没有延迟，支持画中画模式；支持画面轮巡功能，可以根据需要自由设置是否启用轮巡以及轮巡的时间。
4、支持回放、预览同时进行。
存储备份功能
1、主机提供USB 2.0 备份专用接口，远程通过客户端管理器备份录像机中的录像内容。
2、强大的硬盘管理功能，支持正常运行状态下对硬盘进行格式化，系统自动实现硬盘扇区损坏跳过功能。
3、标准 FAT32 文件系统格式，录像文件可在 PC 系统上识别，并可在安装随机光盘内的播放软件后播放。
报警检测功能
1、本地报警：视频丢失报警、移动侦测报警（140个动态检测区域）、探头触发报警、未接硬盘提示、硬盘无空间提示、视频异常检测、磁盘错误扇区检测。
2、远程报警：视频丢失报警、移动侦测报警、探头触发报警，可以通过网络远程传送给客户端，借助客户端，可以实现报警录像自动打开。
3、视频丢失报警信息、移动侦测报警信息、探头触发报警信息可以通过外接设备报警到手机、呼机、或者固定电话（例如：110）。
4、网络报警联动（报警信号上传），通过PC自带的喇叭进行声音报警，可以实现客户端报警通道图像自动最大化。
5、视频移动动态检测功能，4/8/16路机每路视频可达PAL:396(22*18), NTSC:330(22*15)个动态检测区域。
安全保障
1、采用高性能32位嵌入式微处理器及嵌入式实时操作系统，保证了系统高实时性、可靠性和稳定性。
2、健全的录像日志查询功能（探头报警日志查询、移动侦测报警查询、远程登陆日志查询、录像参数修改日志查询、升级日志查询、回放日志查询、系统启动日志查询）。
3、系统锁定、按键锁定、口令检验、多级用户授权等多种安全保障功能；用户名、口令及码流传输时用密码加密，防止泄露。
4、具备看门狗功能，出现异常时系统可自动检测，同时自动重新启动，以完成系统输入、输出以及录像状态等的重新初始化。
开发支持
提供客户端管理器的 SDK开发包
第4章 售后服务
我公司是从事安防系统的设计、施工单位。我公司拥有丰富施工经验的施工队伍以及专业后售后维护服务中心，为业主提供全面、优质的服务及质量保证。同时，我公司将对” 郑州达发物流园”智能化系统工程售后服务做如下承诺：
4.1 内容
Ø 保证工程各子系统质量达到甲级标准；
Ø 工程竣工验收后提供免费保修及保修期满后提供优惠永久性维护保养；
Ø 及时对系统进行维护和保障；
Ø 免费为业主培训系统维护人员，如业主人员有更换，我司继续提供培训服务；
Ø 派驻专业人员定期巡检，收集信息，受理业主投诉并及时处理；
Ø 现场排除故障或技术指导；
Ø 提供专用工具及备品备件。
4.2 措施
Ø 从工程验收合格之日起开始，免费保修服务为一年，保修期内如设备、材料或安装出现质量问题，我方均负责免费修理或更换。同时负责过程中的发生的运输、保险、安装、检测等有关的全部费用。
Ø 保修期过后，对本项目整个系统提供全面优质终身维护，设备如有损坏，将按器材成本价更换。
Ø 故障保修时，业主联系人通知我司或书面通知我司，我司接通知后24小时内派技术人员到现场恢复系统。
Ø 保修期结束前，我公司将派专业技术人员对整个系统进行一次全面的维护和检查，对系统中暴露出的问题或隐患及时修复，并以书面报告形式呈报业主。同时，对用户提供长期的技术支持。
Ø 保修期间，定期（每季度一次）派工程师到现场对系统进行检测保养，发现问题及时修复。
Ø 帮助业主制定系统的使用和日常维护制度。
Ø 若因维修需要，需将系统部分隔离或停电，事先通知业主在得到业主认可后，方能进行隔离或停电。
Ø 认真做好用户反馈记录，及时在公司质量分析会或专门分析会上进行汇报，分析并采取相应的措施。
4.3 售后服务流程
1. 服务接待流程

2. 上门服务流

第5章 典型工程案例
濮阳市国税局办公大楼及家属院监控系统
焦作温县信用联社监控系统工程
鹤壁市农村信用社及各县区分社
淇县农村信用社及金库监控系统
汝阳农村信用社监控系统
河南省教育厅印刷厂家属院监控系统
河南省黄金管理局黄金公司家属院及办公楼
黄河路24号院（中国六冶公司）家属院监控系统
河南省友谊宾馆文化路及经七路家属院
郑州市政管理处各家属院监控系统
河南省中小企业管理局家属院监控系统
郑州市金水绿化管理队家属院监控系统
河南省安监局家属院监控系统
河南日报社各家属院监控系统
河南省建设厅家属院监控系统
河南粮油进出口集团办公楼及各家属院监控系统
河南省轻工业招待所监控系统
重庆德庄火锅城荥阳店、新密店、焦作店、安阳店
河南省财政厅家属院监控系统
郑州市二建各家属院及办公楼监控系统
郑州市国有资源管理局各家属院监控系统
新闻出版局家属院监控系统
豫剧三团家属院监控系统
郑州市红旗路正岩小区监控系统
郑州市环城绿化队门卫监控及家属院监控系统

第6章 系统配置清单
见附表
