恒温泳池方案书模板.docx

一 公司简介 3
二 系统介绍 8
1 项目概述 8
2 方案设计 8
2.1设计依据 8
2.2设计参数 8
2.3热泵机组计算选型 8
3 产品介绍 10
三 运行成本分析 13
四 工程项目报价 14
五 施工组织与设计 15
1 工程施工准备 15
1.1施工管理机构设置 15
1.2.施工现场布置及水、电措施： 15
1.3.劳动力及机具、材料准备： 15
1.4.技术准备工作： 16
2 施工进度计划 16
3 施工工艺及顺序 16
4 施工资源使用计划 17
4.1设备及施工人员进场计划： 17
4.2各专业施工班组任务划分： 17
5 工程难点和重点分析与对策 17
5.1工程重点： 17
5.2工程的难点与对策 17
6 施工进度计划及各专业施工协调措施 18
7 PPR管道工程施工技术 18
7.1一般规定 18
7.2管道敷设 19
7.3管道连接 19
7.4 PPR管道法兰连接应符合下列规定： 20
7.5支吊架安装 21
8 水压试验 21
9 管道的连接 21
10 热泵机组安装 22
11 水泵的安装 22
12 机组的调试 23
12.1热水组的试运行准备 23
12.2机组试运行 23

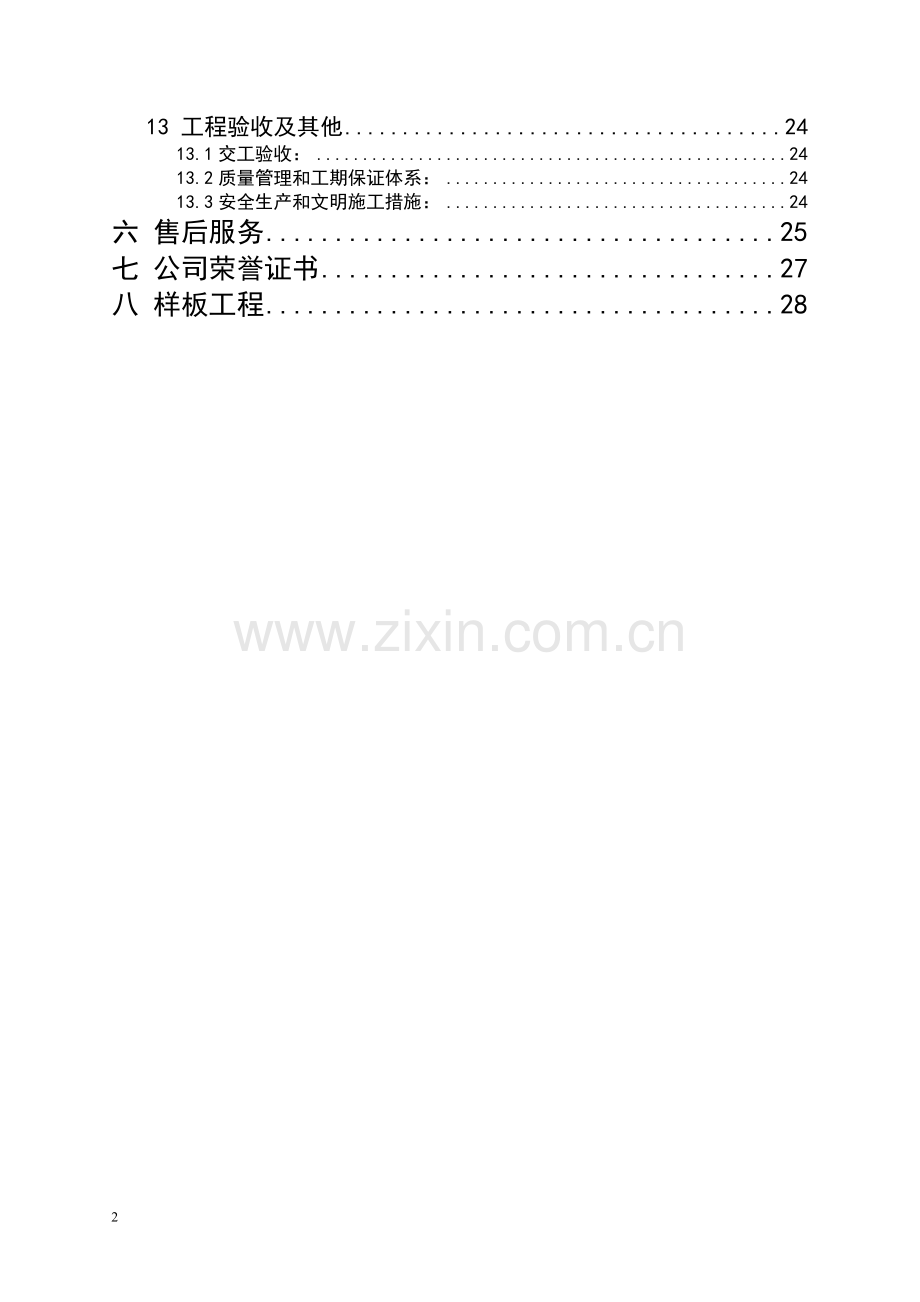

13 工程验收及其他 24
13.1交工验收： 24
13.2质量管理和工期保证体系： 24
13.3安全生产和文明施工措施： 24
六 售后服务 25
七 公司荣誉证书 27
八 样板工程 28

一 公司简介
美的中央空调成立于1999年，是美的集团旗下中央空调、空气源热泵热水机、冷冻冷藏、楼宇自控、工业洗衣机设备制造企业。目前，公司已经成为国内最大的中央空调、商用空调设备生产制造基地，最大的空气源热泵生产基地，也是冷冻冷藏、楼宇自控、工业洗衣机设备制造的主要基地之一。
目前，美的中央空调拥有顺德、重庆和无锡三大生产基地，六大系列成套产品，即：大型冷水机组、多联机、空气源热泵、冷冻冷藏、楼宇自控、工业洗衣机。是中国第一家具备生产变频一拖多空调和生产大型离心机组能力的企业，已成为国内规模最大、产品线最宽、产品系列最齐全的中央空调生产厂家之一。
美的中央空调投资新建合肥基地，占地约1000余亩，规划总建筑面积超过60万平方米，预计2011年10月份实现初步投产。
多年来，作为专业的中央空调设备和服务商，美的中央空调始终以“提供最佳环境温度调节的解决方案”为宗旨。从引进世界先进技术，到与国际化公司合作，通过在专业领域的不断努力，美的中央空调在技术和产品创新领域，取得很多新的突破，多项世界领先、国内首创的技术在美的诞生，先后在国内外建立了大量的样板工程。
l 多联机产品公司简介
多联机产品公司集研发、制造于一体，具有完备的基础技术研究和产品二级开发体系，以及国内最先进的生产设备，一流的在线检测技术，目前现有专业技术人员200余人，产品系列丰富，拥有空调箱和末端、变频多联机、数码涡旋多联机、家庭中央空调、风冷模块机组、水源热泵、水冷柜机、大风管机、精密空调、基站空调和十匹柜机等上千个型号的产品，拥有22条国际领先水平的生产线，年产能200多万台，所有生产线配备目前国内最先进的性能检测系统、国际最先进的真空箱检漏设备及检漏工艺，具备完善的物流供应体系，最大限度的保证了产品可靠性。
l 热水机产品公司简介
热水机产品公司是集研发、制造于一体，具有完备的基础技术研究和产品二级开发体系，以及国内最先进的生产设备，一流的在线检测技术，目前现有专业技术人员100余人，产品系列丰富，拥有商用高温直热、商用中温循环、商用泳池、商用地板采暖、家用氟循环、家用水循环、家用直热式、家用带电加热式、家用地板采暖、家用泳池、家用空调热水机等共150多个型号，拥有各项专利20余项。
l 工业洗衣机公司简介
小天鹅工业洗衣机是采用拥有150多年历史的瑞士苏泰机械集团生产技术，在国内工业洗涤行业具有品牌价值和技术含量领先。工业洗衣机于1998年年底正式投产，主要产品有水洗机系列、烘干机系列、熨平机系列及干洗机等相关洗涤熨烫产品，全部的技术与检测均由瑞士苏泰集团提供，产品的高度自动化、低能耗和绿色环保的显著优点，代表了当今国际先进水平，完全可替代进口。现年生产能力已达到6000台套。本公司除生产，经营工业洗脱机、干衣机、熨平机三大系列的大型洗涤机械外，还代理经营Schulthess，RENZACCI，Union，PONY，HOFFMAN，JENSEN，LAPAUW，Thermopatch, Forenta等多家国外洗涤及后整理设备。公司致力于为客户提供洗衣房全面的解决方案，并伴随客户的共同提高，立志成为国内第一家洗涤设备的优秀解决机构。
l 自控产品公司简介
广东美的自控科技有限公司（下简称美的自控），隶属美的集团，是美的集团相关多元化产业战略的重点发展企业，集智能家居、楼宇自控等智能化系统及产品研发、生产、销售及服务于一体的高新技术企业。美的自控产品系列丰富，智能家居包括家庭智能控制终端、智能家电控制系统、智能灯光控制系统、智能窗帘控制系统等，楼宇自控包括楼宇管理软件、DDC控制器、能量计量系统、温控器、传感器等，还为客户提供完善的智能家居、楼宇智能化等整体解决方案。美的自控聚集了一支高素质、有远见、技术过硬的研发团队，建立了完善的产品研发体系，拥有完善的实验和测试环境和设备，在家电的智能化控制技术方面有了深厚的沉淀，拥有智能家电控制方面多项专利和自主专有技术。创造安全、环保、舒适的人居环境，提高能源效率，是我们的使命和追求。秉承美的集团“为人类创造美好生活”的理念，公司将不断提升产品和服务质量，强化自主创新和持续发展能力，致力成为国际优秀的集智能家居、楼宇自控一体的高新技术企业。
· 法人单位名称
广东美的暖通设备有限公司
广东美的商用空调设备有限公司
重庆美的通用制冷设备有限公司
合肥美的暖通设备有限公司
广东美的楼宇科技有限公司
· 生产基地简介及生产情况
顺德基地：
成立于1999年，拥有7个厂房，超过11万平方米的生产车间，24条国际一流的先进生产线，主要生产多联机组、单元式空调等一次冷媒产品及各类热水机产品。2004年，美的与东芝－开利合资，标志着美的从国内品牌到向国际品牌的进程又向前迈出了历史性的一步。所有生产线配备目前国内最先进的性能检测系统、国际最先进的真空箱检漏设备及检漏工艺，最大限度的保证了产品可靠性。目前年产能200万台。
顺德基地测试中心
测试中心是美的中央空调事业部下属的独立产品检测机构，主要从事中央空调及末端产品的检测。2007年9月本测试中心正式通过中国合格评定国家认可委员会（CNAS）审核认可，成为CNAS认可实验室：具备独立承担各类空调产品检测，出具权威检测报告的能力，具备开展各项基础技术研究的能力。
测试中心占地面积1.8万余平方米，固定资产2亿元，现有大专以上学历的试验员160余人，本科以上学历的测试评价工程师20余人。拥有CSA燃气炉实验室、20匹带工况噪音室、100匹水系统实验室、60匹多联机实验室、带地板采暖的25匹热泵热水机实验室、8Ton ETL实验室、EMC实验室、300匹可靠性运行实验室等共65套达国际先进水平的实验室，主要从事多联式空调（热泵）机组、风冷冷水（热泵）机组、空气源热泵热水机组、单元式空调、空调末端产品、燃气炉等各种暖通设备的性能、噪音、电控、结构、安全测试和产品可靠性验证。
重庆基地：
2004年8月，美的正式与重庆通用工业集团合资，成立“重庆美的通用制冷设备有限公司”，总投资6亿元，占地面积300亩，现拥有３个厂房，３.8万平方米的生产车间，9条生产线，重庆基地新厂房于2005年8月份落成投产，以研发和制造大型中央空调全系列产品为主，主要包括离心机组、螺杆机组、风机盘管、空调箱及组合空调。重庆美的公司拥有来自重庆通用工业集团45年专业传承技术，从自主研发到拥有十多项国家专利。公司不断致力于突破技术难点，冲破瓶颈，铸就卓越品质，达到国产品牌第一。
· 产品系列
产品系列
产品种类
中
央
空
调

[L]系列离心式冷水机组
睿星系列离心式冷水机组（高、低电压）睿ui55555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555555
双级压缩离心式冷水机组
[C]系列螺杆式冷水机组
水冷螺杆式冷水机组；
热回收型水冷螺杆式冷水机组；
热水型水冷螺杆式冷水机组；
满液式水冷螺杆式冷水机组；
空气源螺杆式冷水（热泵）机组
螺杆式水（地）源热泵机组
一体化智能空调机组
水冷涡旋冷水机组
[K]系列风机盘管/空调箱
空调箱
组合式空调机组
风机盘管
[M]系列 智能多联机组
[M]系列智能多联机+室内机组合
[D]系列数码多联机组
D4系列数码涡旋多联机+室内机组合
D3系列数码涡旋多联机+室内机组合
Di系列数码涡旋多联机(第二代数码涡旋)+室内机组合
[V]系列变频多联机组
V4/V4+系列直流变频多联机+室内机组合
V3系列智能变频多联机+室内机组合
V4i系列直流变频多联机+室内机组合
V3i系列智能变频多联机+室内机组合
直流变频三管制多联机+室内机组合
[A]系列
风冷模块机组
数码涡旋模块+室内机组合
普通定频涡旋模块+室内机组合
热回收模块+室内机组合
[S]系列水源热泵机组
分体式水源热泵主机+室内机组合
整体式水源热泵主机+室内机组合
[W]系列水冷柜机
水冷柜机（单冷\电辅热）
新风机&全热交换器
新风机
全热交换器
恒温恒湿精密机房空调
5.1\7.2\12\16\26\52KW精密机房空调系列
[H]系列
家庭中央空调
随想交流变频系列+室内机组合
随想数码涡旋系列+室内机组合
随想直流变频系列+室内机组合
数码双剑中央空调+室内机组合
轻商产品
天扬系列、酷风系列
座吊、风管机
十匹柜机等
中
央
热
水
商用系列
商用高温直热系列
商用中温循环系列
R410a商用直热循环系列
商用泳池系列
家用系列
(温泉系列)
康泉系列
慧泉/逸泉系列
涌泉系列
睿泉系列
泳池系列
温斯帝系列
家用系列
(空调热水机系列)
空调热水机
地暖
集中采暖系列
自
控
产
品
楼宇自控产品
智能化节能系统、计费系统
房间温控器系列、传感器系列
风机盘管电动两通阀系列
电动阀门系列
智能家居产品
中央控制器
可视对讲
灯光、窗帘、家电、家居安防控制
工业洗衣机产品
工业洗衣机
洗衣机、烘干机
干洗机、熨平机
折叠机、后整理设备
冷冻冷藏产品
冷冻冷藏
箱式冷凝机组
分体单元式库用冷冻机组
敞开式冷凝机组
并联机组
冷风机

· 高素质的客户网络和技术支持体系
公司在中国拥有64个暖通销售公司，有国内最强大的营销、技术服务及配件服务网络；海外市场方面，美的商用空调远销欧洲、北美、南美、非洲、东南亚、中东等110多个国家和地区，是中国最大的空调出口企业之一。
秉承“顾客永远是第一”的服务理念，依靠规模庞大且高度统一的服务渠道、专业化的服务队伍，用真诚的行动满足客户的需求。

33

二 系统介绍
1 项目概述

工程名称：湖南某泳池恒温系统工程
项目地点：湖南长沙
项目现状及参数：
该项目位于湖南长沙，基本情况：室内泳池恒温系统工程，泳池平均容积: 630立方米，泳池水体表面积：350平方米。
2 方案设计
2.1设计依据
a.《建筑给排水设计规范》GB50015-2003
b.《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002
c.《采暖通风与空气调节设计规范》GB50019-2003
d.《热泵热水系统选用与安装》06SS127
e.《空气能热泵热水机技术手册》（商用系列）》（JZ-07-07A）
f.《游泳池给水排水设计规范》CECS 14：89
g.《体育建筑设计规范》JGJ 31—2003
2.2设计参数
1）游泳池容量：630 m³；
2）游泳池表面积：350㎡
3）泳馆室内环境温度27℃，水温27℃
4）当地春秋季自来水温（最低值）：15℃
5）当地冬季自来水水温（最低值）：5℃
6）要求全天侯保持水温恒定在27℃，设计取27℃
2.3热泵机组计算选型
泳池热量计算包括两部分，第一部分为泳池初次加热热量计算Q1，第二部分为泳池日常恒温热量计算Q2。
①初次加热需热量。
“初次加热”是指泳池建成或大修灌水后的加热，也包括泳池因各种原因停运一段时间后的加热。
初次加热热量Q1计算公式：Q1＝Qc + Qs。Qc为升温所需热量，Qs为水表面蒸发损失的热量。
1、Qc＝Mρ(-)/
其中： M——泳池总水量（kg）；
ρ——水的密度（kg/L）；
Td——游泳池和水上游乐池的池水设计温度(℃)
Tf——游泳池和水上游乐池的初始水温(℃)；
th——加热所需时间，宜采用24~48h。
Qc＝630×1000×1×(27-15)/48=157500kcal /h≈183KW(除以860=KW)
2、水表面热损失Qs
室内泳池耗热量的确定：设计室内环境温度27℃，泳池恒温过程中所需要的热量计算如下：室内泳池中每平方米水面积平均热损失略值（kj/h）(已经包括水面蒸发损失；池水表面、池底、管道、池壁、管道和设备的传导热损失)
水池每平方米水面积平均热损失概略值(kj/h)
室内气温( ℃ )
5
10
15
20
25
26
27
28
29
30
室内游泳池
2345
2177
2010
1842
1507
1465
1382
1340
1256
1172

Qs=1382×350=483700kj/h=134kw/h (除以3600=KW)
则初次加热热量Q1＝Qc + Qs = 183+134=317 kw/h
② 日常恒温需热量Q2。即维持泳池实际水温恒定在设计温度所需的热量：
Q2＝Qs+Qf
其中:Qs——水表面热损失的热量，计算方法同上；
Qf——游泳池和水上游乐池补充新鲜水加热所需的热量，应按下式计算：
Qf= qb·ρ·(tr-tb)/T
其中：qb——泳池每日的新增水量，L；
ρ——水的密度（kg/L）；
Tr——游泳池和水上游乐池的池水设计温度(℃)；
Tb——游泳池和水上游乐池的新增水水温(℃)；
T——加热时间，宜按热泵每天运行时间确定，最大不超过18h；
由于水的蒸发，游泳者运动损耗的水量。及循环消毒产生的污水等，对室内公共游泳池每天补充水量B为整池水量的3-5％。泳池新增水温度选取说明：冷水选取5℃
Qf=630×0.05×1000×1×(27-5)/18=38500kcal /h≈45KW(除以860=KW)
则日常恒温需热量 Q2＝Qs+Qf =134+45=179kw/h
③热泵选型
由上述计算可知：
保温所需的负荷：179kW，初加热需要负荷：317kW；
选用美的空气源热泵：单台LRSJ-450/SY-820在日平均气温为15度的工况下，制热量为37kw，则按照初次48小时将泳池水加热，总共需机组台数为317/37＝9台，即选用9台。
在实际工程中，初次加热量大于日常热损耗量，所以一般只需计算初次加热量来确定热水机型号和数量。
④极端恶劣天气运转校核
冬季最冷月月平均气温在5℃左右，在该工况下LRSJ-450/SY-820的制热量为30kW，计算出热泵机组亏欠的热量为：
热量计算：Q亏=Q恒温 - Q热泵×n
= 179kW - 30kW×9台 ＜ 0
可知，热泵系统制热量充足，不需要增加电辅助加热装置，即可保证泳池温度。

3 产品介绍
中温循环热水机组系列

美的空气能热泵热水机组是美的集团倾力打造的节能、环保型第四代热水设备，是在充分吸收制冷空调领域最新发展技术基础上进行设计与制造，采用世界著名制造商生产的高品质冷媒系统自控元件，且进行合理组合，从而使机组更加节能、高效、稳定的运转。
产品结构紧凑，工程量少，占地面积小。安装简便，不需设专用机房。智能化管理，可实现全机系统自动化运行，不需专人值守。
美的空气源恒温热水机组结构先进，采用高效HCFC制冷剂，安全可靠，不存在污染、易爆、中毒等危险。是生产生活用热水、商业用水，投资小运行费用最低，节能最明显的制热设备。
美的空气能热泵热水机组广泛用于新建和改建的大小工业与民用建筑的热水设备，如宾馆、公寓、酒家、医院、部队、恒温泳池、浴场等。其主要特点为：
1.节能
由于机器所耗电能不是用于加热水，而是驱动机器从空气中搬运热量而生产热水，故其比电热水器及电锅炉可以节约75%的能源。与燃气热水器或锅炉相比，可以节约50%以上的能源。与燃油锅炉相比，可以节约70%以上的能源。
2.环保
美的空气源热泵热水机使用的能源为电，故其对环境产生的是零污染。而传统燃气、燃油热水器或锅炉存在各种燃烧产物(如COX、NOX、SOX)，均对环境产生危害。另外，热泵热水器从空气中吸收热量加热水，没有消耗一次能源，在没有热污染(热排放)的同时，有利于缓解全球的温室效应。
3.安全
与传统热水器、锅炉相比，热泵机组运行中不产生任何有毒有害的燃烧产物（如COX、NOX、SOX），没有中毒的危险。同时，热水系统完全水电分离，不存在漏电触电等危险。
强大的微电脑自动控制系统
美的热泵热水机采用自主研发的高性能PLC线控技术，确保机组安全、经济、高效、稳定运行。
○冬季水系统防冻功能
○工作模式控制
○先进的微电脑自动控制系统具有强大的自我保护和故障诊断功能：
压缩机高低压保护
保证压缩机在允许的运转范围内运转，保证压缩机的运行寿命
空气保护开关
防止因电路过流引起的意外发生
电源逆（缺）相保护
保护压缩机不会在电源缺相和反相的情况下运行而导致损坏
欠压保护
保护压缩机由于电压过低而损坏
机组冬季水系统防冻保护
防止冬季室外温度过低时水系统结冰膨胀而导致蒸发器、水管等元器件损坏
频繁启动保护
保护压缩机不会因为系统故障引起的频繁启动而烧毁损坏
压缩机过流（过载）保护
保护压缩机在恶劣工况下运行时不会因为过大的电流而烧毁
压缩机排气温度保护
保证压缩机在允许性能条件下安全运行
机组防过热保护
保护压缩机不会因为缺少冷媒或缺油运行而导致机组烧毁
电辅热功能保护
保证电辅热元器件的充分散热以避免电辅热的温度过高烧毁
水流开关保护
保证机组不会因为缺水无法进行换热而导致压缩机烧毁和水泵空转烧毁
传感器故障保护
保证传感器回传的数据准确无误，以免控制系统由于信息错误而产生误动作
模块化设计，自由组合，设计、安装随心所欲
模块化设计思路，单台控制主板最多可以控制16台机器，其中一台为主机，其余15台为从机，所有控制信号（温度、水位）只需送入主机即可，避免不必要浪费。主机可根据水温及水位的检测数据对机器的运行及停止进行控制，此外，针对模块运行的特点，主机可以平衡各模块机的运行时间达到均衡作用。露天的设计理念，使得我们可以抛弃传统锅炉设备的安装房间，另做它用。而机器只需要安装在通风的室外即可，不需要特殊处理。当然，为了更好的保护主机，如果有必要的挡雨措施将有效延长主机使用寿命。
A.热水初温及恒温加热系统，热水机组、热水循环泵连锁控制； B.在恒温系统的进水管上设有水温传感器，当检测到水温过低后启动循环水泵，系统检测到水流正常后启动主机进行加热，达到设定温度后，停主机、水泵，完成一个恒温过程。 C.模块启动后逐渐启动第二、第三模块，当检测到水温接近设定温度后，主机根据各模块的运行时间逐渐停止各模块的工作。达到温度后停止主模块的工作
模块组合式设计，容量可拓宽
机组采用模块组合式设计，可将多个热水机模块连接起来，机组可以连接16个独立单元模块（25、30、35kW模块）或8个双单元模块（55、60、65kW模块），制热量范围从25kW开始，可实现以5kW为台阶的延续递升（除40、45kW以外），组合后的一组模块机组的供热量最高可达560kW，从而做到25kW～560kW之间的宽容量拓展；同时每一个独立的模块都可以作为一个主机使用；当使用模块式组合机组时，每一个模块都可以作为辅机使用，设计安装灵活性极高。模块组合时相邻模块的水管可用橡胶接头法兰连接。
控制接线:每个模块由若干模块单元构成，两单元之间的通讯线在出厂前已接好，而模块之间的通讯线需要现场连接，请将两端都带端子的两芯屏蔽线依次接入主、子模块电控箱的小三位接线座P、Q、E接线端子上，每个模块单元控制板的信息，都可以通过与主模块相接的线控器进行操作和显示。

组合方便，自动控制，按需供热
模块组合时，只需要将室外机组的水管互相连接，并把模块之间的通讯接口以两芯屏蔽线连接起来即可。先进的微电脑控制系统将自动实现机组的无级能量调节，并使模块单元之间的负荷均匀分配，使得机组总是处在最佳运行状态，不会消耗无谓的能量，做到“按需供热”。

三 运行成本分析

各种供热方式特性比较表
供热方式
热泵热水器
燃油/汽热水炉
电热水炉
使用能源
电
轻柴油液化汽
电
危险性
低
高
中
环保影响
无污染
污染严重
无污染
设备使用寿命
10-12年
5-8年
5-8年
外部环境影响
无
无
无
安装场所
天台
专用房
专用房
占地面积
小
大
中
安全性能
安全可靠
易燃、易爆品
加热管老化、漏电
噪音
小
大
小
控制方式
自动
有证技工2-3人
有证电工1人
人工费开支
无须专人
2-3人人工费
1人人工费
其它费用
无
年检及审批费
年检费

以下对比按每吨水为例，运行费用及经济效益分析：
水的比热(Kcal/(Kg*℃))
1
水温差(15℃—55℃))
40
日需水量(Kg)
1000
热量值(Kcal)=水的比热(Kcal /(Kg*℃))*日需水量(Kg)*水温差(℃)
40000
供热方式
天然气
锅炉
人工煤气
锅炉
燃油锅炉
液化气锅炉
电 热
美的热泵
燃料
天然气
人工煤气
柴油
液化气
电
电
燃烧值
8700
4000
10300
24000
860
860
单位
Kcal/(m3*h)
Kcal/(m3*h)
Kcal/(Kg*h)
Kcal/(m3*h)
Kcal/h
Kcal/h
效率(%)
70%
70%
75%
80%
95%
420%
能源需求量
6.6
14.3
5.2
2.08
49
11.07
单位
m3
m3
kg
m3
度
度
燃料单价(元)
3.60
2.10
5.50
16.00
1.0
1.0
单位
m3
m3
kg
m3
度
度
燃料总价(元)
23.8
30
28.6
33.3
49.0
11.07
运行费用(元/年)
8568
10800
10296
11988
17640
3985
运行费用(元/月)
714
900
858
999
1470
332
四 工程项目报价
序号
名 称
型号和规格
数量
制造商
名称
单价 （元）
总价 (元)
1
热水机
LRSJ-450/SY-820

广东
美的

设备合计

净化装置

过滤沙缸

过滤循环水泵

电控系统

吊装、搬运及运输

安装材料

安装人工费

辅材费

2
备品备件
无
3
专用工具
无
4
培训
免费（现场操作）
5
技术服务
免费售前、售中、售后服务
6
其他
无

安装工程合计

7
税金＝（设备合计 + 安装工程合计）×税率

8
总 计：

五 施工组织与设计
1 工程施工准备
1.1施工管理机构设置
我们将以公司主管安装工程的副经理为首，公司其它各职能部室相协调，组建该工程项目经理部，进行项目施工管理。具体管理组织如下：
安装工程管理组织架构：主管安装工程副经理

项目经理

质量安全组
管道安装组
设备安装组

质安员1名
钳工管工5名
机械.水电工安装共12名

1.2.施工现场布置及水、电措施：
由于该项目工期较长，须设置临时设施。仓库可利用公司设置在大良的仓库。施工用水、电密切与甲方配合，作好相应的临时用电、用水安全工作。
1.3.劳动力及机具、材料准备：
施工人员分配表（16人）
工种
电工
管工
钳工
焊工
制冷工
杂工
合计
人数
2
3
2
3
3
3
16

主要施工设备配备表
序号
设备名称
规格型号
单位
数量
备注
1
交流电焊机
Bx1-300 21KVA
台
4

2
砂轮切割机
D32x400
台
4

3
电动试压泵
40-SY，46/24，24Mpa
台
1

4
冲击电钻
TE-22
把
2

5
手动葫芦
3T
个
3

6
台钻
ZA4112
台
1

7
手电钻

台
4

8
电动套丝机
REX-N150A
台
2

9
兆欧表
500V
台
4

10
万用表
MF14500
个
4

1.4.技术准备工作：
（1） 标后立即整理有关资料，完善设计图纸呈报甲方工程部门审核。 待甲方确认后，提请开工。
（2） 认真组织技术人员熟悉现场及设计图纸。及时准确地做出专业施工方法和制定各分项工程施工工艺措施。
（3） 在施工前对各技术工种进行详尽的技术和安全交底，要求各工种做好原始记录，确保工程资料与工程进度同步。以确保达到标准要求。
2 施工进度计划
工种 日期
1—5
6—10
11—15
16—20
21—25
26—30
31—35
36-40
41—45
图纸审核

主机订购

管道安装

主机安装

管道清洗、试压

管道保温

调试、验收

3 施工工艺及顺序
施工工艺：本项目主要包含三大方面：a.设备安装；B.管道安装；C.综合调试。
a设备安装工艺流程如下：
看清图纸要求与型号 列出材料计划 设备的订购 设备的检查 设备的吊装 连接管道
b.管道安装工艺流程如下：
安装准备 预制加工 干管安装 管道试压 管道冲洗 管道防腐保温
c.综合调试
试机前电气测试 单机调试 综合调试 测量参数
4 施工资源使用计划
4.1设备及施工人员进场计划：
由于本工程配合面广、工期短，施工人员的安排要结合各施工阶段的安装项目及工作量，做调配合理，统筹兼顾，落实责任，提高生产效率，确保工程质量，保证施工进度计划的顺利实施。
4.2各专业施工班组任务划分：
本工程涉及的专业面较广，有给排水、制冷、电气、自动控制等，需要各专业配合施工，根据具体情况我司拟划分为两个班组如下：
管道安装班组：
负责热水给水、回水管道的安装，项目经理、施工员根据实际需要作人员增减。
设备安装班组：
负责主机的吊装、安装、配电、控制、调试等工作，项目经理、施工员根据实际需要作人员增减。具体安排1个专业水管施工班组，热水主机未到时，班组可以进行热水管施工。待主机到货之后，可由其中一个水管施工班组进行天面热水机组的管路施工，若设备到货期滞后，则必须有2个施工班组进行接口等细致的工作。
临时设施计划
配备办公桌椅、通讯工具、文件柜、灭火器材等：
主要施工设备进场计划
根据施工总进度计划和各项目施工进度要求，投入高效节能的安装设备，提高生产效率确保工程质量和工期要求。
5 工程难点和重点分析与对策
5.1工程重点：
质量要求高，技术含量高。热泵热水设备台数多，安装管路复杂, 且热回收作为新高科技术要求设备制作、安装及调试环节保持严谨科学的态度去完成。
5.2工程的难点与对策
问题：机组在安装过程前,基础的加工是一个非常关键的一步,因为机组基础不平,有可能会导致压缩机故障.
对策：对机组基础的加工,要求施工人员工作谨慎,对每组基础的安装后,对整体进行一次调平,,然后对每台机的基础进行调平,保证基础上可以立放硬币而不滚动.
问题：机组管路的水利平衡也是管路安装的一个难点,如果管路的水利不平衡,那就会导致有些出水点压力过大，有些出水点过小的情况。
对策:每根立管均安装手动调节阀门与安装压力表,在机组试运行的时候,手动调节机组出口的调节阀门.使每个压力表读数一样，表示水利已经达到平衡了。
问题：管路在运行过程中，有可能混入空气，造成运行时候管路放气时候所造成的噪音。
对策：天面水平管上安装DN25自动排气阀门。
问题：机组的排水也是一个值得注意的问题，机组的基础是采用槽钢做的，离地高度不会太高，坡度不够的话，就会造成排水不畅。
对策：采用总管排水系统，每台机组的排水直接排到总管上，但机组的排水管与总管不是密封连接。确保冷凝水的迅速排放，不会对机组造成积水而腐蚀钣金。
6 施工进度计划及各专业施工协调措施
安装与建设单位的配合：
施工用电及场地使用配合，因同期各施工专业穿插作业多、对施工作业、及场地使用，应在建设单位统一安排下协调解决，以达互创条件的目的；
图纸数据及设计变更，由建设单位按规定的数量及时提供；安装与设计的有关事宜亦由建设单位协调；
建设单位在施工过程中对安装质量进行监督，设备开箱检查、隐蔽验收、试车、试压均应约请建设单位、监理人员参加和验收；
做好各种数据编制管理工作，与施工进度同步完成各种数据和有关文件，配合建设单位、监理公司做好各单位工程的隐蔽验收、中间验收、竣工验收等工作。
7 PPR管道工程施工技术
7.1一般规定
安装工程施工应具备下列条件
A、施工技术图纸及其它技术檔齐全；
B、材料、机具等准备就绪，能满足施工要求；
C、施工人员应通过建筑聚丙烯管道安装技术培训。
选用的管材和管件应符合设计要求，并附有产品说明书和质量合格证书。
不得使用有损坏迹象的材料，如发现质量有问题，应在施工前进行质量检验。
管道施工过程中的开口处应及时封堵。
施工安装过程中应复核冷、热水管的压力等级和使用场所，冷、热水管不得混淆。管道标记应面向外侧，以便于查找。
7.2管道敷设
管道安装时，不得有轴向扭曲，穿墙或穿楼板时，不宜强制校正。
管道与其它金属管道平行敷设时，管道之间应有不小于100mm 的净保护距离且聚丙烯管道应在金属管内侧；管道不得敷设在热水管上方，且水平位置应错开；与其它管道交叉时，应采取相应的保护措施。
管道安装在地面层下时，应按设计图纸的要求准确定位，如现场施工时有变更，应做好图标记录。
淋浴管道嵌墙暗敷时，宜配合土建预留管槽，当设计无尺寸要求时，管槽深度宜比管道外径大20mm，宽度宜比管道外径大40~60mm；管槽表面必须平整，不得有尖锐的突出物，管道试压合格后，管槽应用M7.5 级水泥砂浆填实。
热水管道穿墙壁时，应配合土建预埋钢套管，洞口尺寸宜比管道外径大50mm。
管道穿楼板时，应设置钢套管，套管高出楼（地）面50mm；管道穿楼板、屋面时，应采取严格的防水措施，且穿越前端应设置管道支架。
管道安装后，严禁攀踏或借作它用。
7.3管道连接
同样材质的聚丙烯管材与管件应采用热熔连接或电熔连接，安装时应采用配套的专用热熔工具。
给水聚丙烯管与金属管道、阀门及配水件连接时，应采用带金属嵌件的聚丙烯过渡管件，该管件与聚丙烯管采用热熔连接，与金属管及配件采用丝扣或法兰连接。
暗敷于墙体内的管道，不得采用丝扣或法兰连接。
管道热熔连接时应符合下列规定：
A、接通专用热熔工具的电源，达到设定温度后，方可操作；
B、管道的切割应使用专用的管剪和管道切割机，必要时亦可使用锋利的钢锯，但切割后的断面应去除毛边和毛刺；管道的截断面必须垂直于管轴线；
C、熔接时，管材和管件的连接面必须清洁、干燥、无油；
D、用卡尺和笔在管端测量并绘出热熔深度，热熔深度可参考下表的规定：
PP-R 表1：热熔连接技术要求
公称直径
（mm）
热容深度
(mm)
加热时间
(s)
加工时间
(s)
冷却时间
(s)
20
14
5
4
3
25
16
7
4
3
32
20
8
4
4
40
21
12
6
4
50
22.5
18
6
5
65
24
24
6
6
75
26
30
10
8
90
32
40
10
8
110
38.5
50
15
10
E、三通或弯头时，按设计图纸要求，应注意其方向，在管件和管材的直线方向上，用辅助标志，明确其位置；
F、连接时，无旋转地把管端导入加热套内，插入到所标志的深度，同时，无旋转地把管件推到加热头上，达到规定标志处。加热时间应满足表1的规定；
G、达到加热时间后，立即把管材和管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处出现均匀凸缘；
H、在表1 规定的加工时间内，刚接好的接头还可以校正，但严禁旋转。
当管道采用电熔连接时，应符合下列规定：
A、 应保证电熔管件与管材的熔合部位不受潮；
B、 电熔承插连接管材的连接端应切割垂直，并应用洁净棉布搽净管材和管件连接面上的污物，标出插入深度，刮净其表面；
C、 校直两对应的连接件，使其处于同一轴在线；
D、 电熔连接机具与电熔管件的导线连通应正确。连接前，应检查通电加热的电压，加热时间应符合电熔连接机具电熔管件生产厂家的有关规定；
E、 在熔合及冷却过程中，不得移动、转动电熔管件和熔合的电熔管道，不得在连
