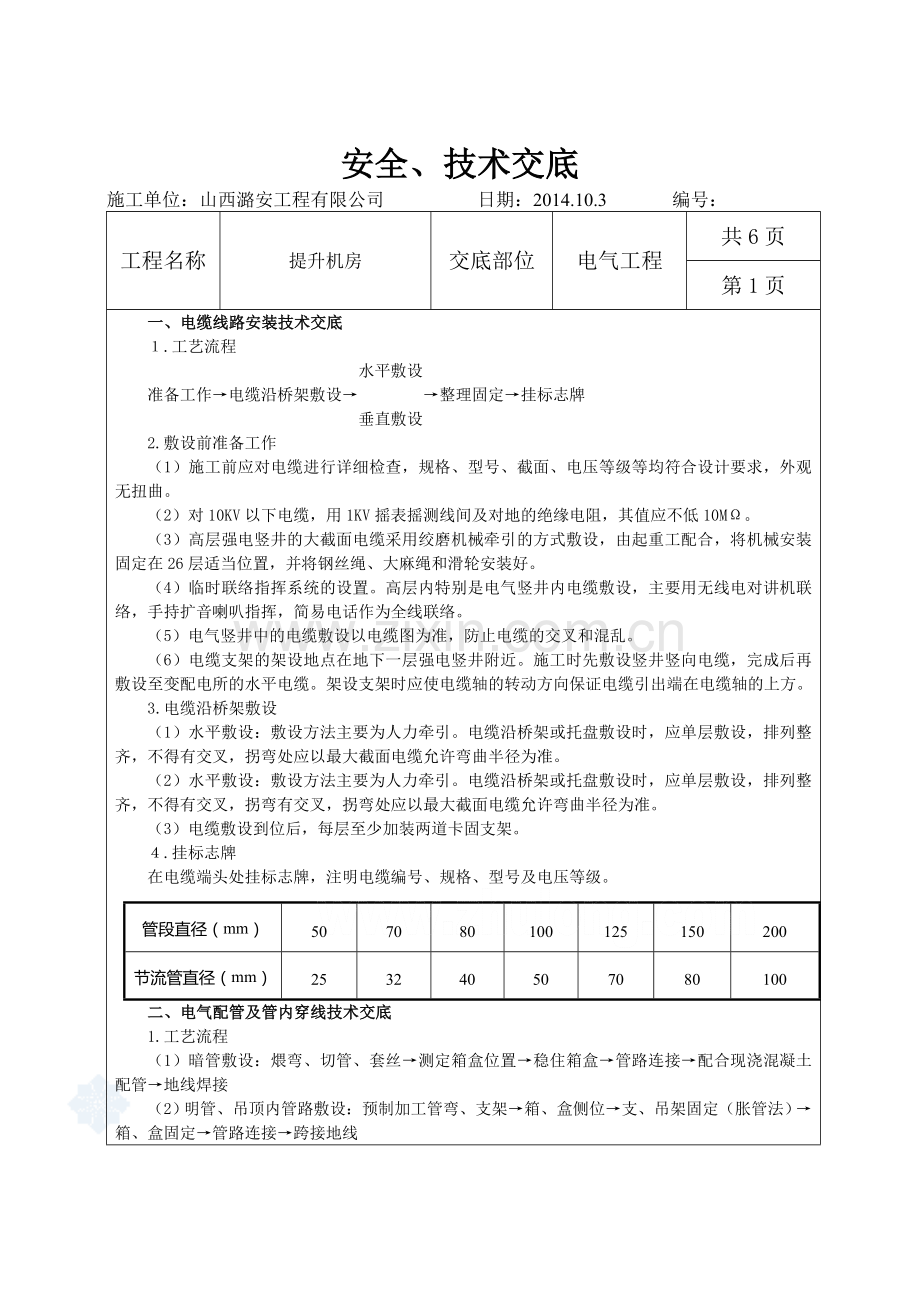

提升机房电气工程安全技术交底.doc

安全、技术交底
施工单位：山西潞安工程有限公司 日期：2014.10.3 编号：
工程名称
提升机房
交底部位
电气工程
共6页
第1页
一、电缆线路安装技术交底
１.工艺流程
　　　　　　　　　　　　　水平敷设
准备工作→电缆沿桥架敷设→　　　　→整理固定→挂标志牌
　　　　　　　　　　　　　垂直敷设
2.敷设前准备工作
（1）施工前应对电缆进行详细检查，规格、型号、截面、电压等级等均符合设计要求，外观无扭曲。
（2）对10KV以下电缆，用1KV摇表摇测线间及对地的绝缘电阻，其值应不低10MΩ。
（3）高层强电竖井的大截面电缆采用绞磨机械牵引的方式敷设，由起重工配合，将机械安装固定在26层适当位置，并将钢丝绳、大麻绳和滑轮安装好。
（4）临时联络指挥系统的设置。高层内特别是电气竖井内电缆敷设，主要用无线电对讲机联络，手持扩音喇叭指挥，简易电话作为全线联络。
（5）电气竖井中的电缆敷设以电缆图为准，防止电缆的交叉和混乱。
（6）电缆支架的架设地点在地下一层强电竖井附近。施工时先敷设竖井竖向电缆，完成后再敷设至变配电所的水平电缆。架设支架时应使电缆轴的转动方向保证电缆引出端在电缆轴的上方。
管段直径（mm）
50
70
80
100
125
150
200
节流管直径（mm）
25
32
40
50
70
80
100

3.电缆沿桥架敷设
（1）水平敷设：敷设方法主要为人力牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
（2）水平敷设：敷设方法主要为人力牵引。电缆沿桥架或托盘敷设时，应单层敷设，排列整齐，不得有交叉，拐弯有交叉，拐弯处应以最大截面电缆允许弯曲半径为准。
（3）电缆敷设到位后，每层至少加装两道卡固支架。
４.挂标志牌
在电缆端头处挂标志牌，注明电缆编号、规格、型号及电压等级。
二、电气配管及管内穿线技术交底
1.工艺流程
（1）暗管敷设：煨弯、切管、套丝→测定箱盒位置→稳住箱盒→管路连接→配合现浇混凝土配管→地线焊接
（2）明管、吊顶内管路敷设：预制加工管弯、支架→箱、盒侧位→支、吊架固定（胀管法）→箱、盒固定→管路连接→跨接地线
（3）管内穿线：扫管→穿带线→放线与断线→导线与带线的绑扎→管口带护口→导线连接→线路绝缘摇测
2.暗管敷设
（1）暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不应小于15mm。
（2）根据设计图和现场情况加工好各种盒、箱、管弯。钢管煨弯采用冷煨法，一般管径为20mm及以下时，用手扳煨弯器；管径为25mm及以上时，使用液压煨管器。管子断口处应平齐不歪斜，刮锉光滑，无毛刺。管子套丝丝扣应干净清晰，不乱不过长。
（3）以土建弹出的水平线为基准，根据设计图要求确定盒、箱实际尺寸位置，并将盒、箱固定牢固。
（4）管路主要用管箍丝扣连接，套丝不得有乱扣现象。上好管箍后，管口应对严，外露丝应不多于2扣。套管连接宜用与暗配管，套管长度为连接管径的1.5~3倍。连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
管路超过下列长度，应加装接线盒，其位置应便于穿线：无弯时30m；有一个弯时20m；有两个弯时15m；有三个弯时8m。
盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。管口入盒、箱，暗配管可用跨接地线焊接固定在盒棱边上，严禁管口与敲落孔焊接，管口露出盒、箱应小于5mm，有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2~4扣。
（5）将堵好的盒子固定牢后敷管，管路每隔1m左右用铅丝绑扎牢。
（6）用Φ5圆钢与跨接地线焊接，跨接地线两端焊接面不得小于该跨接线截面的6倍，焊缝均匀牢固，焊接处刷防腐漆。
3.明管敷设
（1）明配管弯曲半径一般不小于管外径6倍，如有一个弯时应不小于管外径的4倍。
（2）根据设计首先测出盒箱与出线口的准确位置，然后按照安装标准的固定点间距要求确定支、吊架的具体位置，固定点的距离应均匀，管卡与终端、转弯中点、电气器具或箱盒边缘的距离为150~500mm，钢管中间管卡的最大距离：φ25~φ20时为1.5m,φ25~φ32时为2m。
（3）明制箱盒安装应牢固平整，开孔整齐并与管径相吻合，要求一管一孔。钢管进入灯头盒、开关盒、接线盒及配电箱时，露出锁紧螺母的丝扣为2~4扣。
（4）钢管与设备连接时，应将钢管敷设到设备内。如不能直接进入时，在干燥房间内可在钢管出口处装设防水弯头再套绝缘软管保护，软管与设备之间的连接应用软管接头连接，长度不宜超过1m。钢管露出地面的管口距地面高度应不小于200mm.
（5）吊顶内管路敷设。在灯头测定后，用不少于2个螺丝把灯头盒固定牢，管路应敷设在主龙骨上边，管入箱、盒须煨灯叉弯，并应里外带锁紧螺母。管路主要采用配套管卡固定，固定点间距不小于1.5m。吊顶内灯头盒至灯位采用金属软管过渡，长度不宜超过0.5m，其两端应使用专用接头。吊顶内各种盒、箱的安装口方向应超检查口以利于维护检查。
４.管内穿线
（1）相线、中性线及保护地线的颜色应加以区分，用淡蓝色导线为中性线，用黄绿颜色相间的导线为保护地线。
（２）穿带线：带线一般采用φ1.2~φ2.0mm的铁丝，将其头部弯成不封口的圆圈穿入管内。在管路较长或转弯较多时，可以在敷设管路同时将带线一并穿好，穿线受阻时，应用两根带线在管路两端同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。
（３）穿线前，钢管口上应先装上护口。管路较长、弯曲较多、穿线困难时，可往管内吹入适量的化石粉润滑。两人穿线时，应配合协调好，一拉一送。
（４）单股铜导线一般采用LC安全型压线帽连接，将导线绝缘层剥去10~12mm，清除氧化物，按规格选用适当的压线帽，将线芯插入压线帽的压接管内，若填不实，可将线芯折回头，填满为止。线芯插到底后，导线绝缘应和压接管平齐，并包在帽壳内，用专用压接钳压实即可。
多股导线采用同规格的接线端子压接。削去导线的绝缘层，将线芯紧紧地绞在一起，清除套管、接线端子孔内的氧化膜，将线芯插入，用压接钳压紧。导线外露部分应小于1~2mm。
（５）用500V兆欧表对线路的干线和支线的绝缘摇测。在电气器具、设备未安装接线前摇测一次，在其安装接线后送电前再摇测一次，确认绝缘摇测无误后再进行送电试运行。
三、电缆桥架安装技术交底
１.工艺流程
弹线定位→金属膨胀螺栓安装→螺栓固定支架与吊架→线槽安装→保护地线
２.弹线定位
根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线。按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。
３.支架与吊架安装
（１）支架与吊架所用钢材应平直，无扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
（2）钢支架与吊架应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。
（3）支架与吊架的用料规格：角钢∠40×40×4，吊杆直径10mm
（4）固定支点间距一般不大于1.5~2m。在进出接线盒、箱、柜、转角和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。
（5）支架与吊架距离上层楼板不应小于150~200mm,距地面高度不应低于100~150mm。
4.线槽安装
（1）线槽应平整，无扭曲变形，内壁无毛刺，附件齐全。
（2）线槽直线段连接采用连接板，用垫圈、弹簧垫圈、螺母紧固，接口缝隙严密平齐，槽盖装上后应平整，无翘角，出线口的位置准确。
（3）线槽进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
（4）线槽与盒、箱、柜等接茬时，进线与出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
（5）不允许将穿过墙壁的线槽与墙上的孔洞一起抹死。
（6）敷设在强、弱电竖井处的线槽在穿越楼板处要做防火处理（封堵防火堵料）。
四、封闭插接母线安装技术交底
1.工艺流程
设备点件检查→支架制作安装→封闭插接母线安装→试运行验收
2.设备点件检查
应有安装单位、建设单位和供货单位共同进行，并做好记录。根据装箱单检查设备及附件的规格、数量、品种，应符合设计要求。分段标志清晰齐全，外观无损伤，母线绝缘电阻符合设计要求
3.支架制作安装
根据施工现场结构类型，支架应采用角钢或槽钢制作，支架上钻孔应用台钻或手枪钻钻孔，不得用气焊割孔和断料,孔径不得大于固定螺栓直径2mm。
支架安装应固定牢靠，膨胀螺栓固定支架不少于两条，吊架安装螺扣外露2~4扣，膨胀螺栓应加平垫和弹簧垫，吊架应用双螺母夹紧，支架焊接处刷防腐油漆应均匀，无遗漏。封闭母线水平敷设时支持点间距不应大于2m，垂直敷设时，在通过各层楼板处采用专用附件支撑固定，在裙楼由于楼层较高，还需在每层中部增加一处固定，在母线末端0.5m内应有固定点。
4.封闭母线的安装
（1）一般要求：封闭母线应按设计和产品技术文件规定进行组装。组装前应对每段进行绝缘电阻的测定，应不小于10MΩ，并做好记录。母线端头应装封闭罩，母线外壳间有跨接地线，两端应可靠接地。母线与设备联接宜采用软连接，母线紧固螺栓由厂家配套供应，应用力矩扳手紧固。
（2）母线水平敷设主要为悬挂吊装、吊杆直径应与母线槽重量相适应（φ12），螺母应能调节。
（3）封闭式母线垂直安装。沿墙或柱子处，应做固定支架，过楼板处应加装防振装置，并做防水台。
（4）封闭式母线的连接不应在穿过楼板或墙壁处进行。
（5）母线与母线间、母线与电气器具接线箱的搭接面，应清洁并涂以电力复合脂。
（6）封闭式母线插接箱应可靠固定。
（7）封闭式母线穿过防火墙、防火楼板时，应采用防火隔离措施。
5.试运行验收
（1）试运行条件：配电室已达到送电条件，土建和装饰工程及其它工程全部完工并清理干净，与插接母线连接设备及联线安装完毕，绝缘良好。
（2）对封闭式母线进行全面的整理、清扫干净，接头联接紧密，相序正确，外壳接地良好。绝缘摇测符合设计要求。
（3)送电空载运行24h无异常现象，办理验收手续。
五、配电柜安装技术交底
1.工艺流程
设备开箱检查→设备搬运→柜（盘）稳装→柜（盘）二次线配线→试验调整→送电运行验收
2.开箱检查
按照设备清单、施工图纸及设备技术资料，核对设备本体及附件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全；外观无损伤及变形，油漆完整；柜內电器装置及元件、器件齐全，无损伤。做好检查记录。
3.设备运输
主要由人工和外用电梯运输。
4.基础型钢安装
按图纸要求预制加工基础型钢架，并刷好防锈漆，用膨胀螺栓固定在所安装位置的混凝土楼面上，用水平尺找平找正。在基础型钢内预留出接地扁钢端子。配电柜安装后，用接地线与柜內接地排连接好。
5.柜（盘）稳装
按施工图纸的布置，按顺序将柜放在基础型钢上，找平、找正，柜体与基础型钢固定，柜体与柜体、柜体与側挡板均用镀锌螺丝连接。
6.二次线连接
按原理图逐台检查柜上全部电气元件是否相符，其额定电压和控制操作电源电压必须一致。按图敷设柜与柜之间、柜与现场操作按扭之间的控制连接线，控制线校线后，将每根芯线连接在端子板上，一般一个端子压一根线，最多不能超过两根，多股线应刷锡，不准有断股。
7.试验调整
将所有的接线端子螺丝再紧一次，用500V摇表在端子处测试各回路绝缘电阻，其值必须大于0.5MΩ.将正式电源进线电缆拆掉，接上临时电源，按图纸要求，分别模拟试验控制、连锁、操作、继电保护和信号动作，正确无误，可靠灵敏，完成后拆除临时电源，将被拆除的正式电源复位。
8.送电运行验收
在安装作业全部完毕，质量检查部门检查全部合格后，按程序送电。测量三相电压是否正常，空载运行24h，若无异常现象，办理验收手续。
六、防雷与接地装置安装技术交底
1.工艺流程
接地体→支架→引下线明敷→避雷带
2.一般要求
接地体的埋设深度:其顶部不应小于0.6m，长度不应小于2.5m，相互间距一般不小于5m。接地体埋设位置距建筑物不宜小于1.5m.
接地极的连接应采用焊接，焊接处焊缝应饱满并有足够机械强度，镀锌扁钢间采用搭接焊时，焊接长度不小于其宽度的2倍，三面施焊，镀锌圆钢焊接长度为其直径的6倍并应双面施焊。
3.接地体安装
（1）按设计图要求，在接地体线路上挖掘深为0.8~1m的沟，沟上部稍宽。
（2）先加工好一端为尖头形状的角钢接地极，沟挖好后，立即安装接地极和接地扁钢。一般用手锤将接地极垂直打入土中，将扁钢置于沟内与接地极焊接，扁钢应側放不可放平，扁钢与角钢接地极的位置距接地极最高点约100mm。
（3）接地极连接完后，应及时请质检和有关部门进行隐检，并测量绝缘电阻，经检验合格后方可进行回填，分层夯实。
4.明敷避雷带及防雷引下线施工
需先将所用直径10镀锌圆钢调直，将其一端固定在牢固地锚的机具上，另一端固定在导链的夹具上进行冷拉直。支架高度一般为15mm，支持点间距不大于1.5m。将避雷带及引下线用大绳提升到顶部，顺直、敷设、卡固、焊成一体并及时与接地装置的引出扁钢焊好。
屋顶上所有凸出的金属物、构筑物或者管道均应与避雷带连接。
七、电气照明器具及配电箱安装技术交底
1.灯具安装
吸顶日光灯及壁装应急灯安装：根据设计图确定灯位，将灯具贴紧建筑物表面，灯箱应完全遮盖住灯头盒，对着灯头盒的位置，开好进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。在灯箱的两端使用胀管螺栓加以固定，灯箱固定好后，将电源线压入灯箱内的端子板上，把灯具反光板固定在灯箱上，并把灯箱调整顺直，将灯管上好。
嵌入吊顶内的轻型灯具的支架可以直接固定在主龙骨上，再将电源线引入灯箱与灯具的导线连接并包扎紧密，调整各个灯口和灯脚，装上灯泡，上好灯罩，最后调整灯具的边框与顶棚面的装修直线平行。
应急灯必须灵敏可靠，事故照明灯应有特殊标志。
2.开关、插座安装
跷板开关距地面高度为1.4m,距门边为15~20cm。开关不得置于单扇门后，开关位置应与灯位相对应，灯具相线应经开关控制。插座安装距地面为32cm，同一室内安装的插座高低差不应大于5mm，必须按插座上标明的相、零、地线的位置接线，暗装开关、插座的面板应与墙面平。
安装时先将盒内甩出的导线留出维修长度，削出线芯，将独芯线线芯直接插入开关、插座面板的接线孔内，用顶丝压紧，注意线芯不得外露，然后将开关或插座推入盒内，用配套螺丝固定牢固，固定时要使面板端正。
3.配电箱安装
明装配电箱底口距地1.2m，用膨胀螺栓直接固定在墙上，配电箱应安装在安全、干燥、易操作的场所，配电箱内配线应排列整齐，并绑扎成束，压头牢固可靠，配电箱上的电气器具应牢固、平整、间距均匀、启闭灵活，铜端子无松动，零部件齐全。
根据设计要求找出配电箱位置，并按照箱外形尺寸进行弹线定位，确定固定点位置，用电锤在固定点位置钻孔，孔的大小应刚好将金属膨胀螺栓的胀管部分埋入墙内，将配电箱调整平直后固定。管线入箱后，将导线理顺，分清支路和相序，绑扎成束，剥削导线端头，逐个压在器具上。进出配电箱的导线应留有适当余度。
4.通电试运行
灯具、开关、插座、配电箱安装完毕，且各条支路的绝缘电阻摇测合格后，方允许通电试运行，此时将配电箱卡片框内的卡片填写好部位，编上号。通电后应仔细检查灯具的控制是否灵活准确，开关与灯具的控制顺序应相对应。检查插座的接线是否正确，其漏电开关动作应灵敏可靠，如果发现问题须先断电，然后查找原因进行修复。

分公司
技术负责人：
项目
技术负责人：
施工队
工长：
班组接收交底人：
