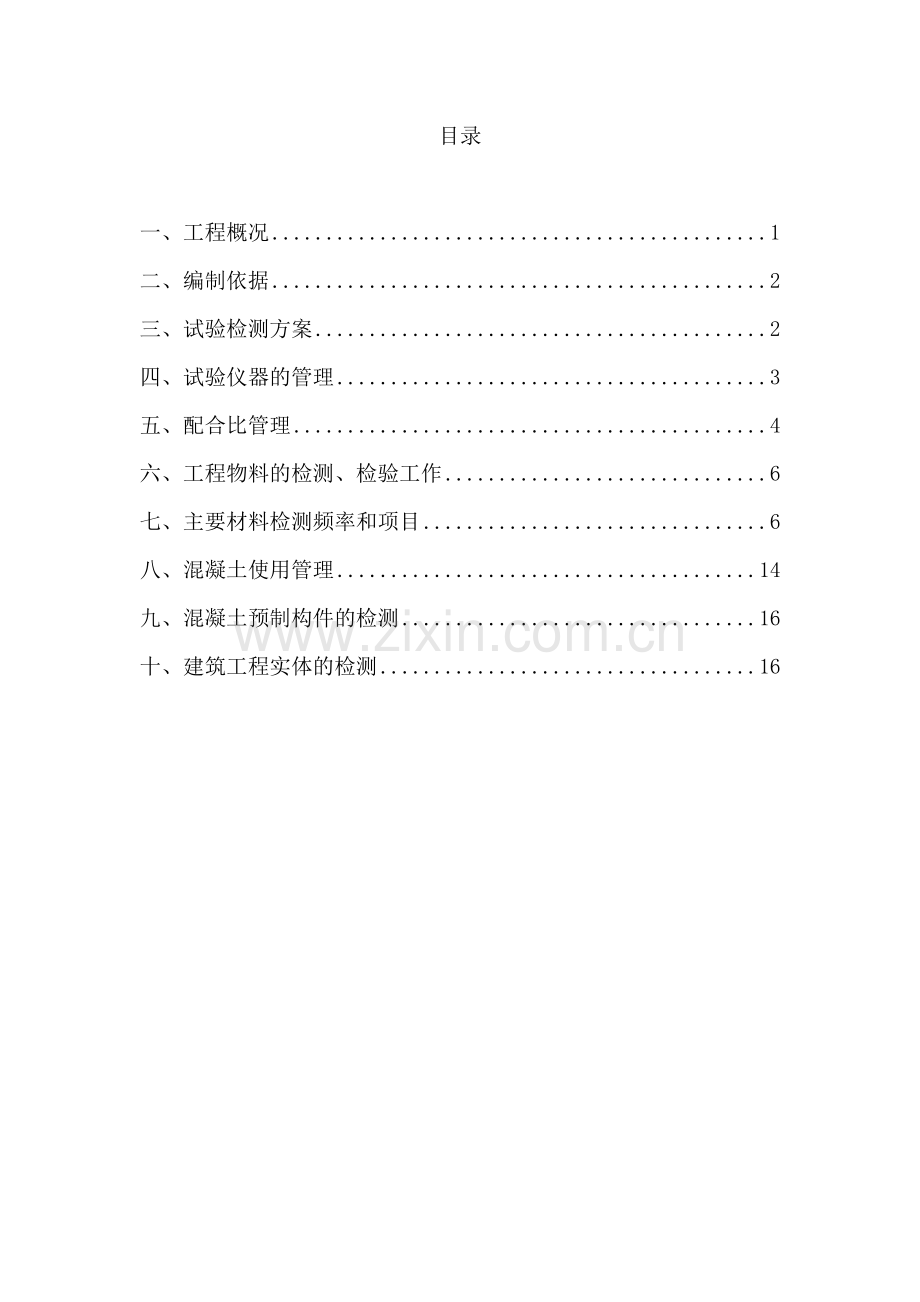

目录

一、工程概况 1
二、编制依据 2
三、试验检测方案 2
四、试验仪器的管理 3
五、配合比管理 4
六、工程物料的检测、检验工作 6
七、主要材料检测频率和项目 6
八、混凝土使用管理 14
九、混凝土预制构件的检测 16
十、建筑工程实体的检测 16

工程试验检测方案
一、工程概况
1、大行宫站～常府街站区间
大行宫站～常府街站区间起讫里程为K22+758.694～K23+568.989，长度约783.3m，盾构法施工。本区段线路起自太平南路与中山东路交叉路口，由北向南沿太平南路下敷设。
2、常府街站
常府街站位于太平南路与常府街的交叉路口附近、沿太平南路方向布置。车站为全明挖地下两层单跨框架结构10.5m宽标准岛式站台车站，地下一层为站厅层，地下二层为站台层，车站外包总长170.9m，标准宽19.6m，底板埋深15.3m；车站覆土厚度约3m。车站共设5个出口和2组风亭，其中4号出入口预留。
3、常府街站～夫子庙站区间
常府街站～夫子庙站区间起讫里程为K23+739.889～K24+606.579，长度约872m，盾构法施工。本区段线路起自太平南路与常府街交叉口常府街站，由北向南沿太平南路下敷设。
4、夫子庙站
夫子庙站位于规划路与建康路交叉路口以北，车站为三、五号线换乘站，三号线沿南北走向。车站为地下三层双柱三跨钢筋混凝土结构13m宽岛式车站，车站长度185m，标准段宽度22.3m，基坑深度23.17m。车站共设置3个出入口及2组风亭，在站址范围内将来考虑物业开发。
二、编制依据
《混凝土结构工程质量验收规范》 GB50204—2002
《建筑结构检测技术标准》 GB/T50344—2004
《混凝土结构试验方法标准》 GB50152—92
《地下铁道工程施工及验收规范》 GB50299—1999
《砌体工程检测技术标准》 GB/T50315—2000
《建筑基桩检测技术规范》 JGJ106—2003
《钢筋机械连接通用技术规程》 JGJ107—2003
《钢筋焊接及验收规程》 JGJ18—2003
《铁路桥梁涵工程施工质量验收标准》 TB10415-2003
《铁路混凝土与砌体工程施工质量验收标准》TB10424-2003
《铁路混凝土强度检验评定标准》 TB10425-94
《铁路工程结构混凝土强度检测规程》 TB10426-2004
《南京地铁工程质量检测项目和频率规定》
《南京地铁建设工程检测管理办法》
三、试验检测方案
1、根据质量保证体系建立建全现场质量检测制度。
2、根据设计文件、技术条件、制定相应的送检请检制度。
3、建立试验台帐、完整、准确记录送检试验检测项目及最终试验检测结果。
4、根据业主要求委托江苏省产品质量监督检验研究所进行本工程施工检测的工作。
5、按照统一的检测标准、方法和频率对本工程实体质量和工程材料质量进行检测。
6、建立不合格检测台帐，对自检和检测中心抽检不合格的材料通过监理指令提出处理意见，并对处理结果进行检查核实。
四、试验仪器的管理
1、建立工地标准养护室和试件成型室，满足试件的堆放要求。根据工程需要配备相应的试验设备。保证设备正常使用，并通过南京市标准计量局认证。同时对混凝土试模等设备进行自校，建立自校记录。
2、严格执行各种仪器设备的操作规程。
3、所有仪器设备应保持完好状态，外观整洁，工具齐备。如有异常应及时检修，认真做好使用和维修记录。
4、各种仪器设备必须按规定周期按时检定，建立计量仪器设备的技术档案，严格遵守检定周期，超周期不准使用。
5、新仪器设备入库前必须检定，库存过期的仪器设备，必须重新检定后方能使用。
6、所有仪器设备实行标志管理，主要仪器设备上均贴有“合格证”、“准用证”、“停用证”。
7、仪器配置如下
序号
设备名称
生产厂家
规格
数量
备注
1
标养室温湿自控仪
浙江辰鑫机械设备有限公司
BYS-Ⅱ型
1台

2
抗压试模
河北北方建筑仪器制造有限公司
150*150*150mm
30组

3
抗压试模
河北北方建筑仪器制造有限公司
70.7*70.7*70.7mm
15组

4
抗渗试模
河北北方建筑仪器制造有限公司
ф175*185*150mm
10组

5
回弹仪
乐陵市回弹仪厂
ZC3-A
1个

6
坍落度筒
浙江上虞市道墟建筑机械厂
ф100*ф200*300mm
3套

7
泥浆粘度计
上海东星建材试验设备有限公司
NC-1006型
1套

8
泥浆比重计
上海东星建材试验设备有限公司
NB-1型
1套

9
泥浆含沙量计
上海东星建材试验设备有限公司

1套

10
数显游标卡尺
上海量具刃具厂
0~200mm型
1把

11
万能角度尺
上海量具刃具厂
0~320°
1把

12
钢直尺
光明量具厂
0~1000mm
1把

13
温湿度计
双鱼

2个

14
钢筋扫描仪

15
超声混凝土状况 测量仪

16
混凝土测动性测量仪

五、配合比管理
1、商品混凝土公司根据我施工方提出的相关技术要求进行混凝土配合比试配计算，预先提报混凝土配合比计算书，经监理审核批准后，在我施工方、监理单位、检测中心见证下进行混凝土试配，混凝土试配结果经我施工方确认后报总监审批。总监审核批准后方可用于生产。检测中心对地基基础、主体结构主要配合比进行验证，并对本项目相同等级混凝土配合比进行综合分析和提出改进建议。
2、混凝土配合比确定程序见下图
混凝土公司原材料选择、试验

施工单位审核批准后，报监理单位

监理单位审核

混凝土公司报配比计算书报试验配合比

监理单位审核

检测中心对重要部位的配合比及原材料进行验证

混凝土公司进行试配

施工、监理、检测中心
施工单位报验试配结果

检测中心反馈验证结果

监理审核
混凝土公司拌合准备

批准
不批准
见证
批准
不批准
不批准
批准
施工单位审核批准后，报监理单位

混凝土配合比确定程序

六、工程物料的检测、检验工作
1、检验、检测范围。地铁工程采用的主要物料、半成品、成品、构配件、器具和设备。
2、物料进场检验包括对物料的生产厂家、规格、数量、尺寸、外观以及质量保证资料的检验和检查。对进场物料进行100%的检验，并建立检验台帐，不合格物料不得进场，不得用于工程施工。
3、根据相关规定制定检测方案，确定检测、试验的项目、方式、频率、检测设备、接收的准则、责任人以及检测记录。并按批准的检测方案对进场物料进行抽检、复试。
4、建立检验、检测、试验档案（包括：材料供应商提供的质保资料、现场检验、检查记录以及施工检测单位检测、试验报告）。
5、检测、试验不符合产品的处置。经检验、试验符合要求的产品方可使用在建筑工程上，不符合要求的产品可根据相关的检验、试验标准采用以下的处置方式：
1）拒绝不得使用该产品。
2）按规定进行加量抽检，当仍不合格时，拒收不得使用该批产品。
3）对不影响预期用途的不符合要求的产品（如外观轻微损坏等），在建设监理认可时，经返修或不经返修后可让步接收并使用该批产品，但必须做好相应的记录和唯一性标识，以便追溯。
七、主要材料检测频率和项目
1、水泥
1）检测频率：按同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一批，散装不超过500t为一批，每批抽样不少于一次。正常施工时，商品混凝土公司每周取样一次。
2）检测项目：强度、凝结时间、安定性、标准稠度用水量、细度等。
2、砂
1）检测频率：购货单位应按同产地同规格分批验收。用大型工具（如火车、货船或汽车）运输的，以400m3或600t为一验收批，用小型工具运输的，以200m3或300t为一验收批。不足上述数量者以一批论。正常施工时，商品混凝土公司每周取样一次。
2）检测项目：颗粒级配、含泥量、泥块含量等。
3、碎石
1）检测频率：购货单位应按同产地同规格分批验收。用大型工具（如火车、货船或汽车）运输的，以400m3或600t为一验收批，用小型工具运输的，以200m3或300t为一验收批。不足上述数量者以一验收批论。正常施工时，商品混凝土公司每周取样一次。
2）检测项目：颗粒级配、含泥量、泥块含量、针片状状含量、压碎值指标等。
4、粉煤灰
1）检测频率：相同厂家、相同等级、相同种类、同一批号且连续供应的粉煤灰不超过200t为一批，粉煤灰质量按干灰（含水量小于1％）的质量计算，每批至少抽样一次。正常施工时，商品混凝土公司每周取样一次。
2）检测项目：细度、 烧失量、含水量、三氧化硫含量、需水量比等。
5、矿粉
1）检测频率：相同厂家、相同等级、同一批号且连续供应的粉煤灰不超过200t为一批，每批至少抽样一次。正常施工时，商品混凝土公司每周取样一次。
2）检测项目：密度、比表面积、活性指数、流动度比、含水量、三氧化硫含量、烧失量、氯离子含量等。
6、混凝土外加剂检测频率
1）检测频率：同生产厂家、同批号、同品种、同出厂日期且连续进场的外加剂，每50t为一批，不足50t也按一批计；速凝剂每检验批代表数量不超过20t，不足20t也按一批计。
2）减水剂检测项目：减水率、泌水率比、含气量、凝结时间差、抗压强度比、28d 收缩率比、固体含量或含水量、密度、1h 坍落度保留值等。
3）膨胀剂检测项目：细度、凝结时间、抗压强度、限制膨胀率等。
4）速凝剂检测项目: 凝结时间差、抗压强度比等。
7、砖及砌块
1）检测频率：同一厂家在相同工艺条件下生产的砖每10万块为一批，不足10万块也按一批计；砌块每一生产厂家，每1万块为一批，不足1万块也按一批计，每批抽样不少于1次。
2）检测项目：砖检测抗压强度，砌块检测强度等级、密度等级等。
8、钢材
1）检测频率：钢材应按批进行检查和验收。每批应由同一厂家的同一牌号、同一炉罐号、同一规格、同一交货状态的钢材组成。每批钢材重量不超过60t。每批抽样不少于一次。
2）检测项目：拉伸、冷弯、屈强比等。
9、钢筋网片
1）检测频率：每批应由同一厂家、同一原材料来源、同一生产设备并在同一连续时段内生产的、受力主筋为同一直径组成，重量不应大于30t，每批抽样不少于一次。
2）检测项目：拉伸、冷弯、抗剪等。
10、钢筋焊接接头
1）检测频率：在同条件下（指同一生产厂、同一批号、同一级别、同一直径、同一焊工、相同焊接工艺和焊机）完成并经外观检查合格的焊接接头，以300个作为一批，不足300个也按一批计。每批抽样不少于一次。
2）检测项目：拉伸、弯曲（闪光对焊、气压焊）等。
11、钢筋机械连接接头
1）检测频率：同一施工条件下采用同一批材料的同等级、同型式、同规格机械连接接头，以500个为一个验收批进行检验和验收，不足500个也作为一个验收批。每批抽样不少于一次。
2）检测项目：拉伸等。
12、高强螺栓
1）高强度大六角头螺栓连接副：同一性能等级、材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一性能等级、材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫圈为同批；由同批螺栓、螺母、垫圈组成的连接副为同批连接副。对保证扭矩系数供货的螺栓连接副最大批量为3000套，连接副扭矩系数的检验按批抽取8套。
2）扭剪型高强度螺栓紧固预拉力：同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺、表面处理工艺的螺栓为同批；同一材料、炉号、螺纹规格、机械加工、热处理工艺、表面处理工艺的螺母为同批；同一材料、炉号、规格、机械加工、热处理工艺、表面处理工艺的垫脚石圈为同批；由同批螺栓、螺母、垫圈组成的连接副为同批连接副。为保证连接副轴力，供货的最大批量为3000套，连接副的轴力检测每批取8套。
3）抗滑移系数：抗滑移系数试验用的试件应由制造厂加工，试件与所代表的钢结构构件应为同一材质、同批制作、采用同一摩擦面处理工艺和具有相同的表面状态，并应用同批同一性能等级的高强螺栓连接副，在同一环境下存放。每2000t为一批，不足2000t的可视为一批，每批三组试件。
13、盾构管片用螺栓
1）检测频率：同生产厂家同规格同批号不超过10000套为一批。
2）检测项目：涂层厚度、盐雾试验、硬度等。
14、防水材料
1）预铺/湿铺防水卷材（GB /T23457-2009）：同一类别、同一规格每10 000m2为一批，不足10 000m2也按一批计。
检测项目：单位面积质量检查、拉伸性能、耐热性、不透水性、低温柔性、剥离强度等。
2）聚氨酯防水涂料（GB／T 19250-2003）：同一类型、同一规格15吨为一批，不足15吨亦作为一批，多组分产品按组分配套组批。
检测项目：拉伸强度、断裂伸长率、低温弯折性、不透水性、固体含量、表干时间、实干时间、潮湿基面粘结强度等。
3）橡胶止水带：同月同标记的止水带产量为一批。
检测项目：硬度、拉伸强度、断裂伸长率、撕裂强度、压缩永久变形、橡胶与金属粘合（钢边橡胶止水带）等。
4）PVC防水板、防水卷材：同品种、同规格每5000m2为一批，不足5000m2也按一批计。
检测项目：低温弯折、断裂拉伸强度、扯断伸长率、撕裂强度（防水板）、不透水性、热处理尺寸变化率等。
5）三元乙丙（EPDM）橡胶弹性密封垫：以同品种同规格的300环为一批。
检测项目：邵氏硬度、拉伸强度、压缩永久变形、断裂伸长率等。
6）盾构管片遇水膨胀橡胶密封垫：以同品种同规格的300环为一批。
检测项目：邵氏硬度、拉伸强度、体积膨胀倍率、断裂伸长率等。
7）盾构管片遇水膨胀橡胶密封圈：以同品种同规格的300环为一批。
检测项目：体积膨胀倍率、耐油性等。
8）遇水膨胀止水条：每月同标记为一批。
检测项目：邵氏硬度、拉伸强度、体积膨胀倍率、断裂伸长率等。
15、土工布
1）检测频率：同一品种、同一规格、同一工艺的一个交货批每100卷为一批。
2）检测项目：单位面积质量偏差、厚度、断裂强力、断裂伸长率、CBR顶破强力、撕破强力等。
16、水泥混凝土
抗压强度标准条件养护试件的取样与留置：
1）每拌制100盘且不超过100m3的同配合比的混凝土，取样不得少于1次；每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于1次；当连续浇筑超过1000m3时，同一配合比的混凝土每200m3取样不得少于1次；每次取样应至少留置一组。
2）桩基混凝土强度等级必须符合设计要求，水下混凝土标准养护试件强度必须符合设计强度等级的1.15倍；施工单位每根桩应在混凝土的浇筑地点随机抽样制作混凝土试件不得少于2组。
3）灌注桩、地下连续墙每浇注50m3，应在浇筑地点随时机制作混凝土抗压试件1组，小于50m3的桩，每根桩必须有1组试件；每幅地连墙槽段不得少于1组，在强度满足设计要求后方可开挖土方。
4）喷射混凝土结构同一配合比，区间或小于其断面结构，每20m拱和墙各取一组抗压强度试件，车站各取二组。
5）对涉及混凝土结构安全的重要部位应留置抗压强度同条件养护试件，同一强度等级的同条件养护试件其留置数量不宜大于10组，且不应少于3组。
抗渗系数试件的取样与留置：
1）混凝土抗渗等级试件的取样与数量，施工单位每500m3同配合比、同施工工艺的混凝土应至少制作抗渗检查试件一组，不足500m3时也应制作抗渗试件一组。
2）混凝土管片每30环留置抗渗试件一组。
3）地下连续墙每5个槽段应制作抗渗压力试件1组。
4）喷射混凝土结构同一配合比，抗渗压力试件区间每40m取一组。
17、砌筑砂浆
1）同类型、同强度等级每100m3砌体为一批，不足100m3为按一批计，每台搅拌机应至少检验1次，每组3块。
2）检测项目：抗压强度等。
18、水泥浆
1）每工作台班、每台搅拌机至少检查一次，每次至少制作1组边长为70.7mm立方体试件（每组6块）。
2）检测项目：抗压强度等。
八、混凝土使用管理
1、商品混凝土浇筑前，指定专人提前24小时到商品混凝土公司检查库存原材料质量情况，并通过传真方式向混凝土供应商提供混凝土使用申请单，申请单上需注明商品混凝土的强度等级、数量、使用部位、浇筑方式、浇筑起止时间等要求。
2、每次混凝土生产拌制前，会同监理人员到商品混凝土公司，对其原材料质量、计量设备等按商品混凝土公司提供的本次商品混凝土所用原材料技术证明文件逐项进行检查、监督，合格后方可进行生产，并对主体工程混凝土做到全程旁站。
3、在混凝土浇筑过程中，指定专人对商品混凝土公司提供的各种原材料及商品混凝土的质量（坍落度、和易性等）按相关规范进行取样、检测并记录。施工现场的试件在监理的见证下规范制作，送入养护室进行养护。
4、为确保混凝土试件强度具有正确的代表性，设立工地标准养护室，试件养护到规定龄期（R28）后送到委托的江苏省产品质量监督检验研究所试验。
5、结构混凝土强度等级和抗渗等必须符合设计要求。对车站主体及等重要部位应采用同条件养护试件检测结构实体强度。
6、混凝土试件，应在混凝土的浇筑地点随机抽样制作，其试件的取样与留置应符合上文相关规定。

7、浇筑前质量控制程序见下图：

混凝土公司拌合准备
施工单位、监理单位、检测中心后场检查原材料质量和检测报告
混凝土公司开盘
施工单位、监理单位、检测中心后场检查配合比执行情况
现场检查混凝土质量：坍落度、和易性

施工单位、监理、检测中心制作混凝土试块

施工单位浇筑混凝土，落实养护措施

混凝土公司整改

混凝土公司整改

合格
合格
不合格
不合格
不合格
合格

混凝土浇筑程序

九、混凝土预制构件的检测
1、由供货商提供相关材料、半成品和成品的技术证明文件（产品出厂合格证或检验报告及技术说明书）。
十、建筑工程实体的检测
在监理工程师的见证下委托有资质的检测单位按相关规范对混凝土结构、桩基检测，结果报监理公司审核。
