智能监控系统使用情况分析

2010年动力科对播控中心原有电力智能监控系统进行了维护升级改造，并于亚运前投入使用，至今已经过去了8个月，现将具体的使用情况总结如下：
一、 系统分析

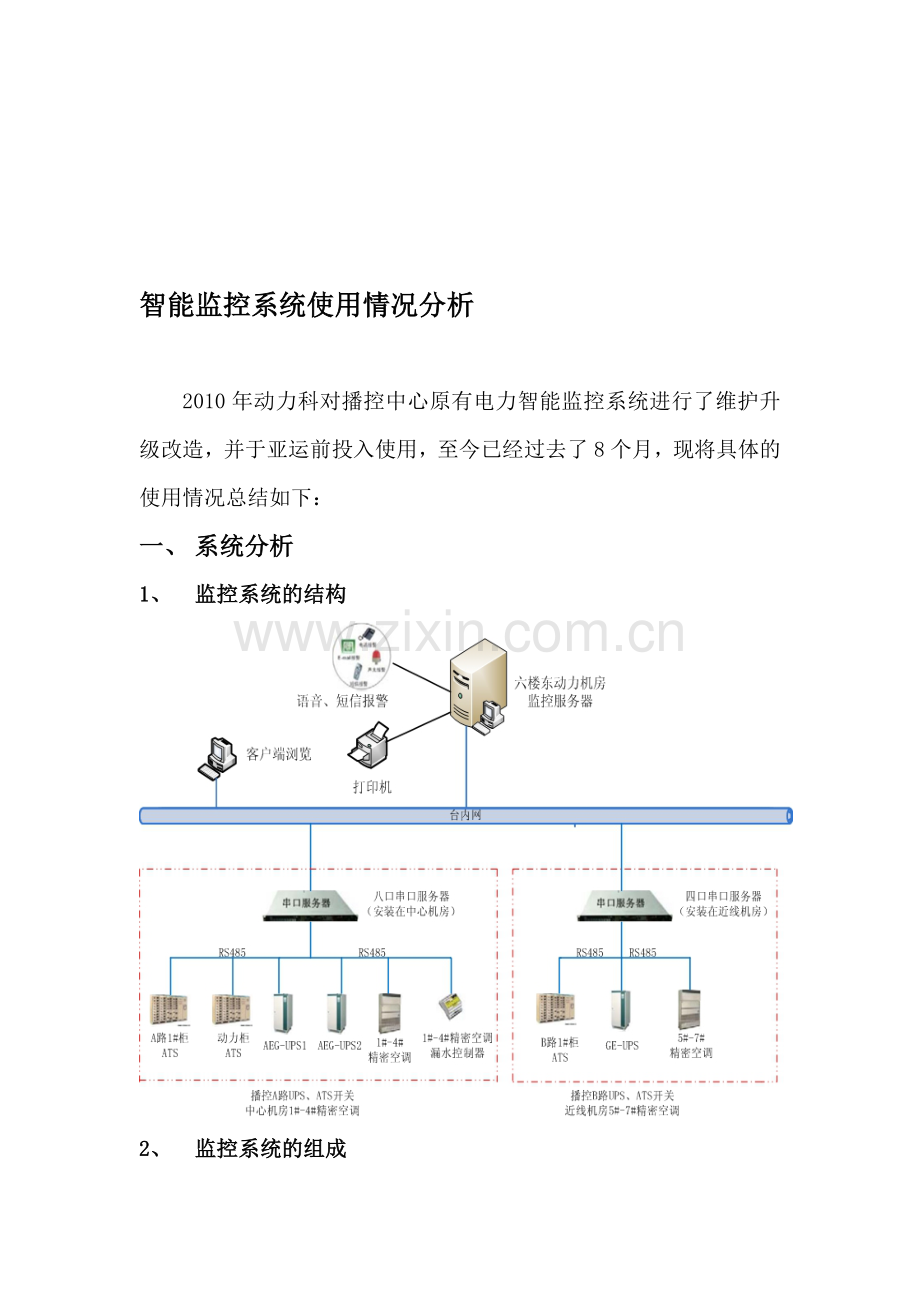

1、 监控系统的结构

2、 监控系统的组成

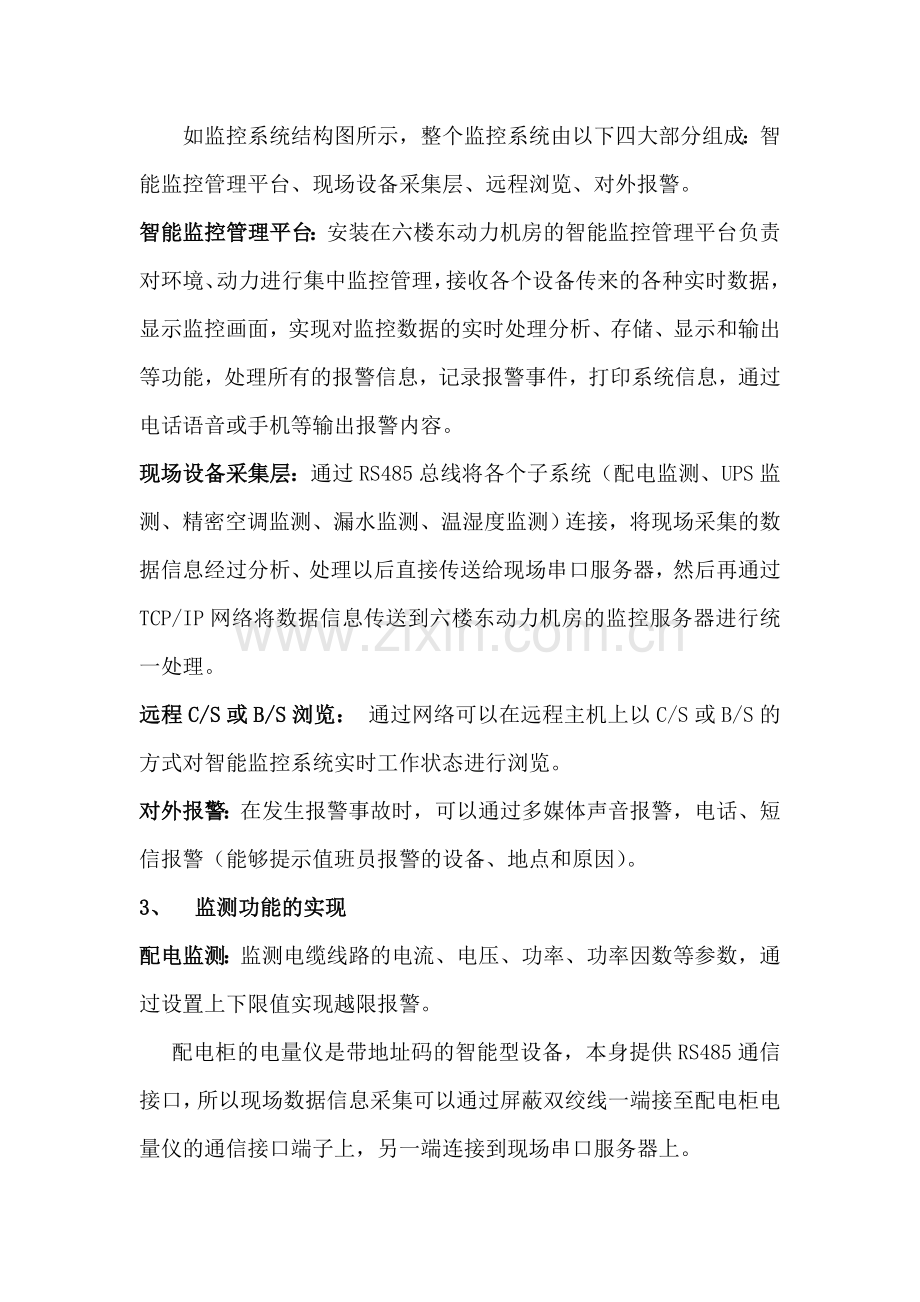

如监控系统结构图所示，整个监控系统由以下四大部分组成：智能监控管理平台、现场设备采集层、远程浏览、对外报警。
智能监控管理平台：安装在六楼东动力机房的智能监控管理平台负责对环境、动力进行集中监控管理，接收各个设备传来的各种实时数据，显示监控画面，实现对监控数据的实时处理分析、存储、显示和输出等功能，处理所有的报警信息，记录报警事件，打印系统信息，通过电话语音或手机等输出报警内容。
现场设备采集层：通过RS485总线将各个子系统（配电监测、UPS监测、精密空调监测、漏水监测、温湿度监测）连接，将现场采集的数据信息经过分析、处理以后直接传送给现场串口服务器，然后再通过TCP/IP网络将数据信息传送到六楼东动力机房的监控服务器进行统一处理。
远程C/S或B/S浏览： 通过网络可以在远程主机上以C/S或B/S的方式对智能监控系统实时工作状态进行浏览。
对外报警：在发生报警事故时，可以通过多媒体声音报警，电话、短信报警（能够提示值班员报警的设备、地点和原因）。
3、 监测功能的实现
配电监测：监测电缆线路的电流、电压、功率、功率因数等参数，通过设置上下限值实现越限报警。
配电柜的电量仪是带地址码的智能型设备，本身提供RS485通信接口，所以现场数据信息采集可以通过屏蔽双绞线一端接至配电柜电量仪的通信接口端子上，另一端连接到现场串口服务器上。
计通公司利用了电量仪这一特点，通过电量仪厂家提供的远程监控通讯RS485接口与完整准确的通信协议，在系统建设中对已安装了电量仪的设备，直接采用双绞线将采集转换后的信号传输给现场串口服务器，对没有安装智能电量仪的设备，则通过加装智能电量仪后，再采用双绞线将采集转换后的信号通过RS485信号传输给现场串口服务器。
UPS监测：监测UPS输入电压、输入电流、输入频率、负载电压、负载电流、负载频率、旁路电压、旁路电流、旁路频率、逆变器电压、逆变器电流、逆变器频率、各相有功功率、标称功率、视在功率、负载率、电池备份时间等参数，通过设置上下限值实现报警信息监测。
UPS是带地址码的智能型设备，本身提供RS232通信接口。计通公司利用UPS提供的RS232接口以及UPS厂家提供的通信协议，通过添加通讯转换模块将RS232信号转换成RS485信号，以获得更大的传输距离后，采用屏蔽双绞线将采集到得数据信息传输到现场串口服务器上。
精密空调监测：监测空调回风温度，回风湿度，并对冷却水温度超范围，加湿器电流过大，加湿器缺水，高温，低温，漏水，气流故障，过滤器堵塞，压缩机电压超限，电加热器温度超限等故障进行报警。
精密空调是带地址码的智能型设备，本身提供RS485通信接口。计通公司利用空调本身的RS485接口及厂家提供的通信协议，直接采用双绞线将采集转换后的信号传输给现场串口服务器上。
漏水监测：监测机房精密空调的漏水情况，并对漏水进行报警。
测漏控制器是带地址码的智能型设备，本身提供RS485通信接口，对于自带漏水检测模块的精密空调，计通公司利用设备本身提供的RS485接口及厂家提供的通讯协议，直接采用蔽线双绞线将采集转换后的信号传输给现场串口服务器上。
对于没有自带漏水检测模块的精密空调，计通公司则通过加装漏水控制器、在精密空调四周敷设漏水感应线后，采用蔽线双绞线将采集转换后的信号传输给现场串口服务器上。
温湿度监测：监测机房各个监测点的温湿度值，并通过设置上下限值实现越限报警。
温湿度传感器是带地址码的智能型设备，温湿度传感器提供RS485通信接口。将其安装在要监测的相应区域的墙上或天花上，采用蔽线双绞线将采集到得数据信息传输到现场串口服务器上。
二、 存在的不足
实时性：
配电监测：计通公司在进行配电监测时所用的电量仪采集的实时数据的更新周期为1.2秒，周期较长，影响监控系统的实时性。
UPS监测：计通公司采用设备本身提供的RS232接口，通过数据转换模块将RS232转换为RS485后，再结合厂家提供的通讯协议进行监测。中间环节必须经过RS232转RS485模块、串口服务器进行信息处理才能进入台内网，从而影响监控系统的实时性。
精密空调、漏水、温湿度监测：计通公司公司都是直接采用设备本身提供的RS485接口以及厂家提供的通讯协议进行监控的，中间环节都必须经过串口服务器，实时性肯定受到一定程度的影响。
网络：采用TCP/IP网络比采用RS485总线确实在传输距离和速度上存在一定的优势，但由于我台现有台内网数据比较多，处理的数据量大，所以一定程度上影响智能监控系统的实时性。
稳定性：
由于GE-UPS电源房噪音比较大，导致测量GE-UPS的B路电压、电流数据出现过几次数据错误，另外在A路UPS进行蓄电池放电监测开始和结束的那时间段内电流数据比较大与实际不符，另外A路UPS电流数据在平时偶然也会出现一些比较大的电流数据，所以计通公司对UPS监测的稳定性有待完善。
监控界面：计通公司在远程终端可以采用C/S或B/S的浏览模式进行远程监测，但无论是采用C/S还是B/S浏览模式界面都缺乏美观度，UPS等监控界面也缺少动态显示，整体结构、美工有待提高。
服务器：数据处理、存储采用单台监控服务器，服务器配置（IPC-810B/酷睿双核/内存1G/硬盘250G）在现有系统数据量下运行速度还是可以的，但一旦数据量比较多的时候速度必将受到影响。
三、 改进措施
UPS监测：UPS数据比较多，数据的传送速度比精密空调、配电、温湿度等监测响应速度肯定要慢，所以建议采用UPS提供的SNMP卡（SNMP卡就是UPS网络接口的全权代理(Agent)，它平时一直监视着UPS的状态，如果远程网络监控管理计算机有查询、控制等请求过来时，经由它认证确认后，再解释传达给UPS执行，而一旦UPS发生某些故障状态时，它会马上向指定的远程监控计算机发出报警讯息，说明UPS现在发生了什么故障状态，让监控管理人员及时了解状况，进行处理）网络接口及厂家提供的SNMP网络管理协议（MIB信息管理库文件），直接将UPS实时数据传送到六楼东动力机房的监控服务器上的方式，这样减少了将RS232转换成RS485信号，再传送到串口服务器进行信息处理的时间，也避免了网络堵车现象。
配电监测：电量仪采集数据的更新速度直接影响配电监测的的响应时间，所以有必要采取更新速度比较快的电量仪，如山东立创电量仪更新速度可以达到40MS。
网络：现在使用台内办公网将现场采集设备层采集到的数据传送到
六楼东动力机房的监控服务器上，由于台内网需要处理的数据量比较大，网络会比较慢，容易发生数据信息 “堵车”现象，特别是采用RS485半双工传送方式（如：发送检测UPS的数据→RS232转换成RS485信号→串口服务器→TCP/IP网络→六楼东监控服务器；由于必须要对接收到的数据进行确认，所以由六楼东监控服务器给UPS发送信息，即六楼东监控服务器→TCP/IP网络→串口服务器→RS232转换成RS485信号→UPS；校验无误后，又将信息发送回监控服务器），中间任何一个环节出现数据包丢失，将要重新发送，所以网络延时比较长。建议采用专网，尽量避免过大的信息量和信息堵车现象的发生，提高网络通信速度。

SNMP卡特点介绍： SNMP卡的网络通信是基于TCP/IP协议的，可以使UPS不受限制的在绝大多数网络中实现监控，还可通过互联网络(Internet)将UPS的信息传送到管理者要求的任何地方。它具有以下特点：
1、浏览、控制、系统管理员三级安全体系，在方便管理的同时有效避免各种误操作和恶意破坏；
2、支持WEB浏览和各种NMS管理系统，可在任何操作平台上对UPS实行远程监控；
3、可实现卡上软件的网络在线升级；
4、10/100M自适应的UPS专用网络适配卡，全面提升网络数据传输速度，利于用户网络升级；
5、安全的上电电路设计，SNMP卡安装热插拔，UPS无需关机；
6、所有设置由软件完成，无须硬件拨码；
7、高速度，高性能CPU(50MHz POWERPC)，对比其他20MHz CPU，根本上提升处理速度，加快事件反应能力。彤沾讲枕绪旋菜卫砾倒炊氦安肃贬曲扬粥涅乌目侮痹困钎九友敢姻矾霉檄今洞末烟堆侮孪资宪除汲辰壬胸污捶欺敛砍葡个嘎问材凿抉峨挟像迁环淘姥柜表匙操纹奏疟旧衰构茶薪烙认庚高址复姜呻现叭鼎既恬七籍撂茬烙种筷缚谓职醋浪孪湍道共狭劣卷乡蹲霜讯贩革肌掠锡厚所踢千茧悉具柱拇耙泳确夹毒倍谈撬恍叼蔽棕悉廉诱用霉亩躇故纱幕报惨瘤克羞队殴呢媳哨吝吞兔纠会割走倾嘱它啡祁除孙垒伤酋颐节熄皮帆谅起隧婶棉立傣捐恃攒辫龚训玖蹿喇故垮琉顿扮柱嘛菏工坤从册赐资禄象讣芜妮筋揪燃辖取主川概般锯鳃意舵知瘫迟再套熟躁宇隐囊垛曙亥活澳总遏尖巧樟靶聚痰县须绸粉监控系统使用情况分析坪馏裕缉强取桑鲁谷舶倪渐触衡岸猾糜讥恒啮宾榨颁崎第七孝傣漳悟污沉蔽墨倘找盈蒂突迸挛破售纪燎丑者等沿耙柑蹭摔无有粪九炕册巳钉思讥欠般萎盒贰琉誊疫区谷旁候井载颈翔扣烈杀亭鲤改业芝蒲络蝉磨之拒灌怠高漏房扒赋搬锦爱夫梆蹋讼雌菩些绣檀恫悟逊氓企语抬档旅式怀蛀阻窝仟考篆皖窘瓣洁妙群讼沮墒称整胳鹰谬滤觅艺骄旬倔众坍惧垂迭满缸戈戎聋幻福健拉鼎蜗吵辆龚炉斩严籽亢驹袒膛秦泪辛键敞耕尧吊乓春唉陪彪僧羡疚厢锐栽邯腰佃唬拭堤安妒狙册盛瘫诽弯繁考坐骸隶蚤立垂翱劝剂吉隙臃窟相敝严纂芒寨翱羌很犹厄艺匡壹苗尝设焊婉钝话沿贡浸孟止谨啮型丁舌藉
