压力管道安全事故与防范.ppt

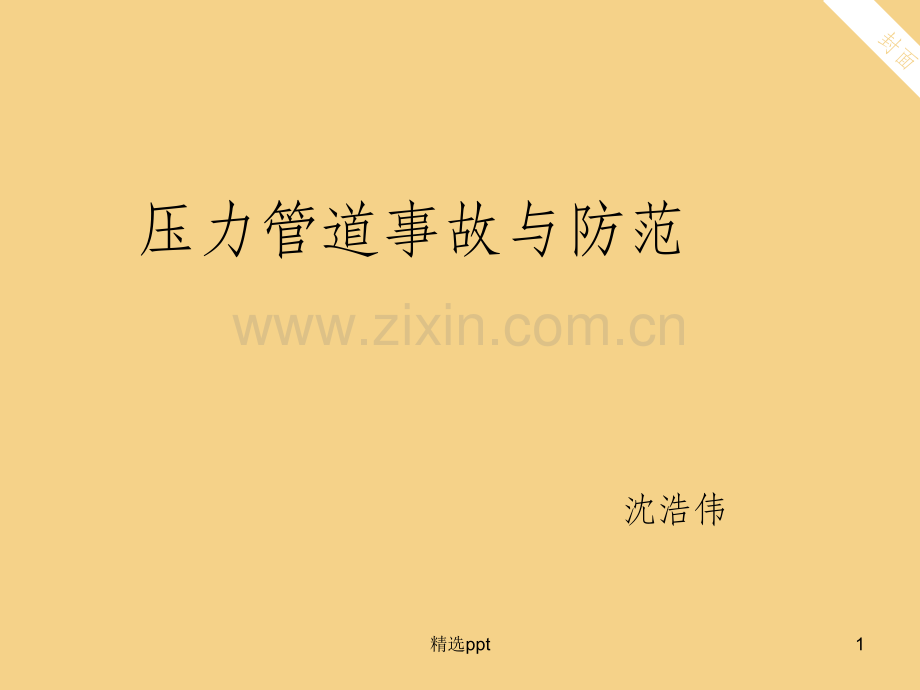

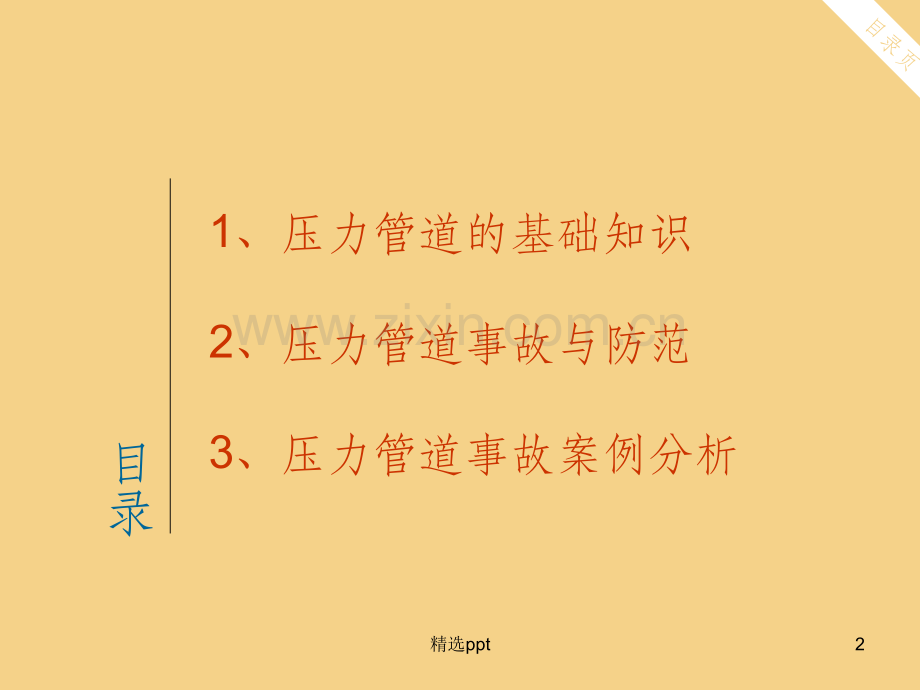

封面压力管道事故与防范沈浩伟1精选ppt目录页目录1、压力管道的基础知识2、压力管道事故与防范3、压力管道事故案例分析2精选ppt内容页绪言管道：流程工业的血管管道安全关系到生产的安全3精选ppt封面精选ppt内容页1、压力管道的定义2、压力管道的特点3、压力管道的分类4、压力管道的检测标准5、压力管道的注意事项一、压力管道的基础知识:5精选ppt内容页 从广义上理解，压力管道是指所有承受内压或外压的管道，无论其管内介质如何。压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。1.压力管道的定义：6精选ppt内容页1、压力管道是一个系统，相互关联相互影响，牵一发而动全身。2、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。压力 管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。3、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。4、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。5、压力管道种类多，数量大，设计，制造，安装，检验，应用管理环节多，与压力容器大不相同。2、压力管道的特点：7精选ppt内容页 1、低压管道 工程压力1.6MPa；2、中压管道 工程压力1.6-6.4MPa；3、高压管道 工程压力6.4-10MPa；4、超高压管道 工程压力10-20MPa。一、长输管道为GA类，二、公用管道道为GB类，三、工业管道为GC类，四、动力管道GD类。3、压力管道的分类：按压力分：压力管道按用途分为：8精选ppt内容页 对压力管道的检验检测工作包括：外观检验、测厚、无损检测、硬度测定、金相、耐压试验等。而磁粉检测则是无损检测一种经常使用的方法。磁粉检测的能力不仅与施加磁场强度的大小有关，还与缺陷的方向、缺陷的深宽比、缺陷的形 状、工件的外形、尺寸和表面状态及可能产生缺陷的部位有关。因此就有各种不同的磁化方法。4、检测标准：9精选ppt内容页5、注意事项：压力管道的作业一般都在室外，敷设方式有架空、沿地、埋地，甚至经常是高空作业，环境条件较差，质量控制要求较高。由于质量控制环节是环环相扣，有机结合一个环节稍有疏忽，导致的都是质量问题。而焊接是压力管道施工中的一项关键工作其 质量的好坏、效率的高低直接影响工程的安全运行和制造工期，因此过程质量的控制显得更为重要。根据压力管道的施工要求，必须在人员、设备、材料、工艺文件和环境等方面强化管理。有针对性地采取严格措施，才能保证压力管道的焊接质量，确保优质焊接工程的实现。10精选ppt内容页二、压力管道事故与防范：1、事故原因2、防范措施11精选ppt内容页 1、设计问题：设计无资质，特别是中小厂的技术改造项目设计往往自行设计，设计方案未经有关部门备案。2、焊缝缺陷：无证焊工施焊；焊接不开坡口，焊缝未焊透，焊缝严重错边或其它超标缺陷造成焊缝强度低下；焊后未进行检验和无损检测查出超标焊接缺陷。3、材料缺陷：材料选择或改代错误；材料质量差，有重皮等缺陷。4、阀体和法兰缺陷：阀门失效、磨损，阀体、法兰材质不合要求，阀门公称压力、适用范围选择不对。5、安全距离不足：压力管道与其它设施距离不合规范，压力管道与生活设施安全距离不足。6、安全意识和安全知识缺乏：思想上对压力管道安全意识淡薄，对压力管道有关介质（如液化石油气）安全知识贫乏。7、违章操作：无安全操作制度或有制度不严格执行。8、腐蚀：压力管道超期服役造成腐蚀，未进行在用检验评定安全状况。1、事故原因：12精选ppt内容页严重事故以上管道事故统计数据名名 称称1998年1999年年2000年年2001年年2002年年2003年年重大、特大重大、特大事故事故(起起)881324严重事故严重事故（起）（起）1312812死亡人数死亡人数（人）（人）2617422133受伤人数受伤人数（人）（人）14960644633直接济损失直接济损失(万元万元)207.97603.993161.275.6103.413精选ppt内容页管道事故原因分析14精选ppt内容页一、大力加强压力管道的安全文化建设二、严格新建、改建、扩建的压力管道竣 工验收和使用登记制度三、新建、改建、扩建的压力管道实施规 范化的监督检验2、防范措施:15精选ppt内容页三、压力管道事故案例分析：1、事故案例2、事故原因3、应对措施 16精选ppt 2010年7月28日，南京市发生爆炸事故。截至7月31日，事故已造成13人死亡、120人住院治疗（重伤14人）。事故还造成周边近两平方公里范围内的3000多户居民住房及部分商店玻璃、门窗不同程度破碎，建筑物外立面受损，少数钢架大棚坍塌。这是继辽宁大连“716”输油管道爆炸火灾事故后，半个月内再次发生涉及危险化学品管道的重大生产安全事故。1.事故案例：内容页17精选ppt内容页2.事故原因：8月1日，中国国家安全生产监督管理总局对外通报了南京市 “728”爆炸事故的原因。通报说，初步认定事故发生的主要原因是，施工安全管理缺失，施工队伍盲目施工，挖穿地下丙烯管道，造成管道内存有的液态丙烯泄漏。泄漏的丙烯蒸发扩散后，遇到明火引发大范围空间爆炸，同时在管道泄漏点引发大火。18精选ppt内容页 现场视频及图片19精选ppt内容页 国家角度：完善安全领域的法律法规，加强安全宣传教育，加大安全投入，加强企业的监管力度，严惩违反安全生产经营的违法违规行为。企业角度：生产经营者要增加企业安全的投入，提高职业意识和社会意识，坚持依法生产经营。劳动者角度：提高自己的安全知识与安全技能，增强自己的安全防范意识，增强自己的法律意识和维权意识，利用合法渠道维护自己的人身合法权益不受非法侵犯。3.应对措施：20精选ppt
