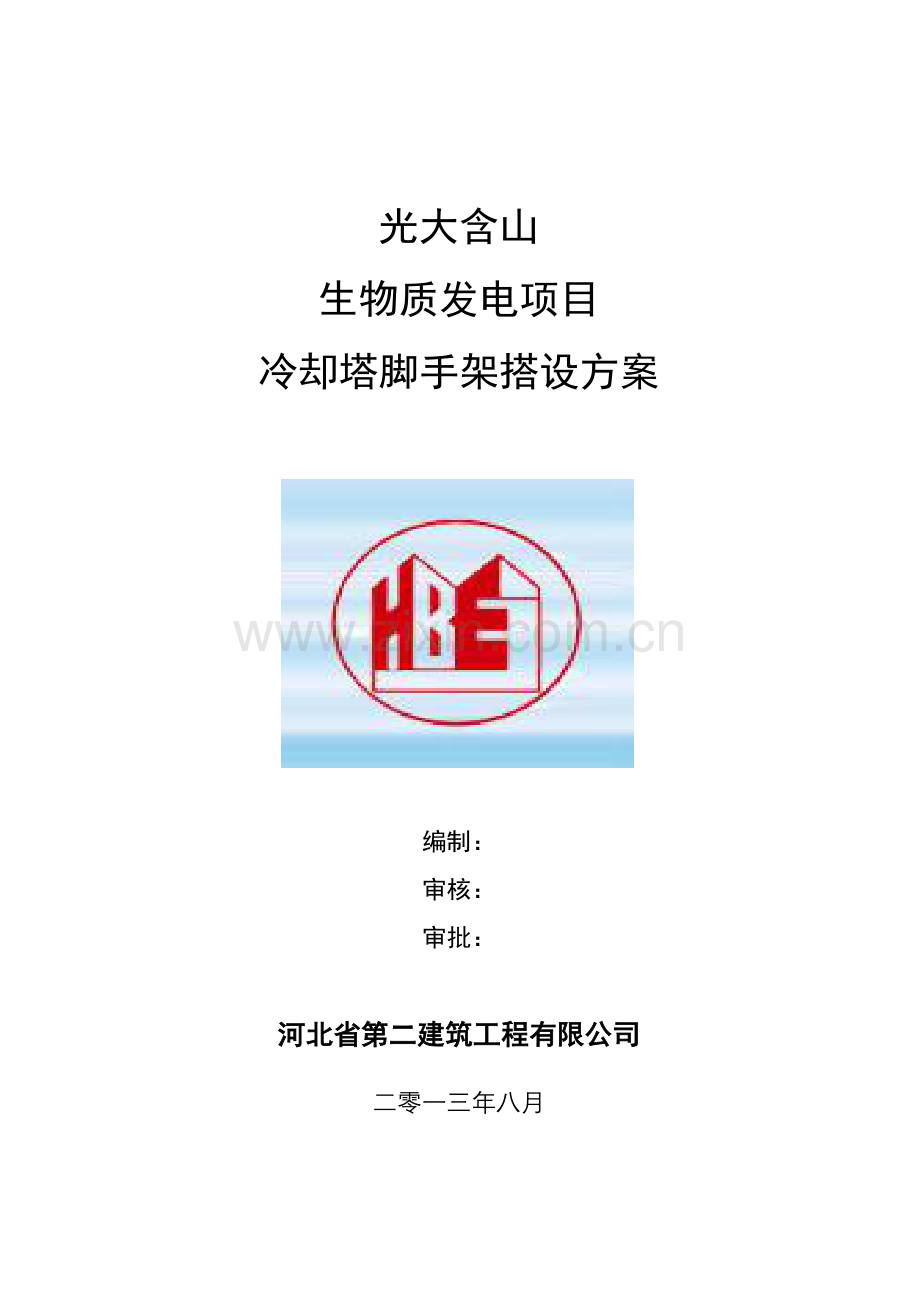

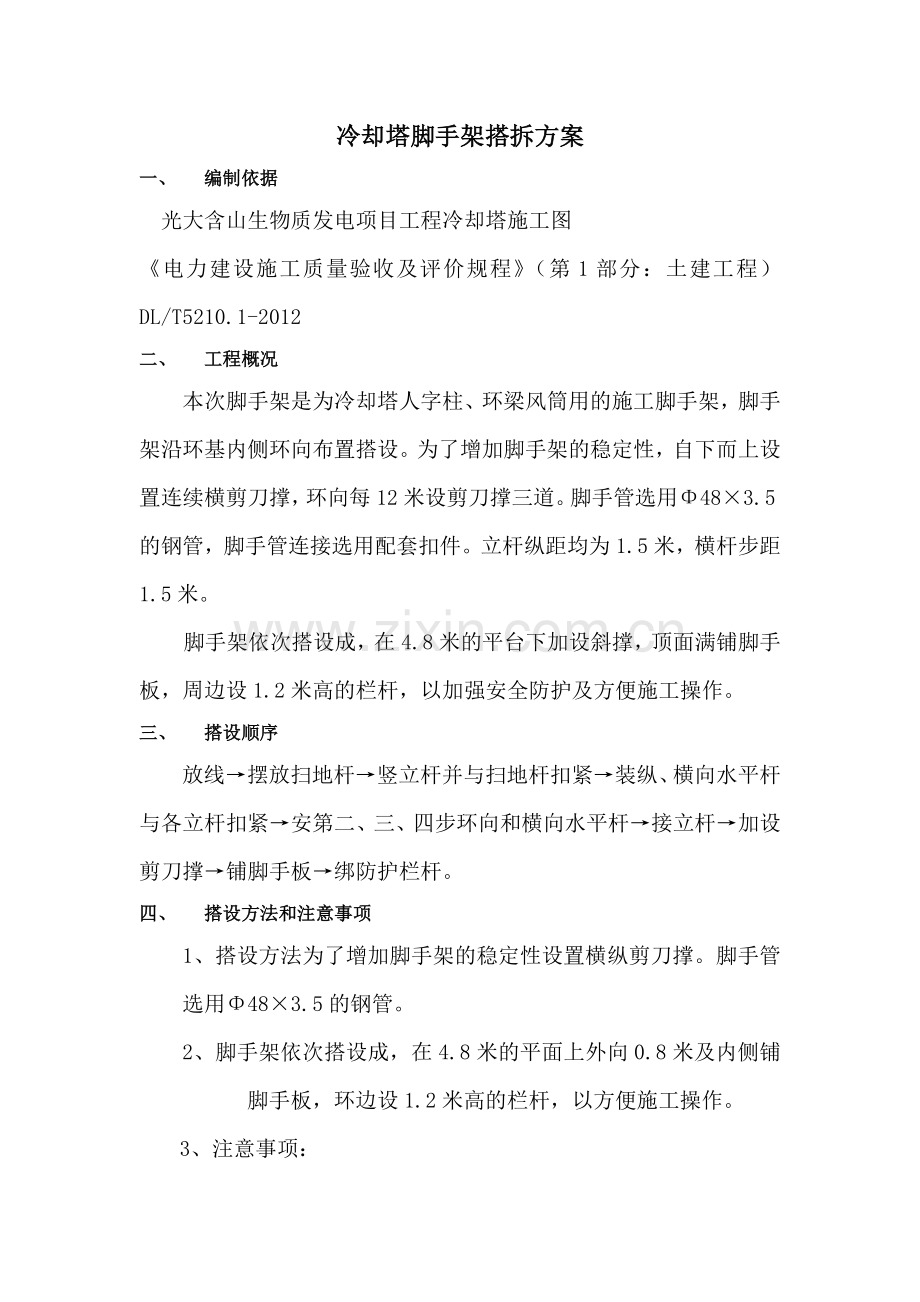

光大含山生物质发电项目冷却塔脚手架搭设方案编制：审核：审批：河北省第二建筑工程有限公司二零一三年八月冷却塔脚手架搭拆方案一、 编制依据光大含山生物质发电项目工程冷却塔施工图电力建设施工质量验收及评价规程（第1部分：土建工程）DL/T5210.1-2012二、 工程概况本次脚手架是为冷却塔人字柱、环梁风筒用的施工脚手架，脚手架沿环基内侧环向布置搭设。为了增加脚手架的稳定性，自下而上设置连续横剪刀撑，环向每12米设剪刀撑三道。脚手管选用483.5的钢管，脚手管连接选用配套扣件。立杆纵距均为1.5米，横杆步距1.5米。脚手架依次搭设成，在4.8米的平台下加设斜撑，顶面满铺脚手板，周边设1.2米高的栏杆，以加强安全防护及方便施工操作。三、 搭设顺序放线摆放扫地杆竖立杆并与扫地杆扣紧装纵、横向水平杆与各立杆扣紧安第二、三、四步环向和横向水平杆接立杆加设剪刀撑铺脚手板绑防护栏杆。四、 搭设方法和注意事项1、搭设方法为了增加脚手架的稳定性设置横纵剪刀撑。脚手管选用483.5的钢管。2、脚手架依次搭设成，在4.8米的平面上外向0.8米及内侧铺脚手板，环边设1.2米高的栏杆，以方便施工操作。3、注意事项：3.1放线。脚手架搭设前必须按照立杆位置将立杆位置用彩色粉笔在底板上标出然后进行搭设，搭设时横杆步距1.5m。3.2扫地杆设置。在脚手架立杆底端之上100-300mm处一律遍设纵、横向扫地杆，并与立杆连接牢固。力杆下垫道木或脚手板。确保立杆位置准确，铺放平稳，不得悬空。3.3立杆的接长。立杆采用对接接头，搭设时，相邻杆要错开，并不在同一步距内，其错开距离大于等于500mm，立杆接头与中心节点相距不大于步距的1/3，并且立杆必须垂直。3.4搭设水平杆。搭设时要选好脚手管的长度，脚手管不能伸出脚手架太长，纵向横杆外侧伸出脚手架的长度为100mm，最长不得超过150mm。 3.5脚手管正交节点。立杆与纵向平杆或横向平杆的正交节点采用直角扣件，扣件开口朝上，以保证使用安全。3.6水平杆尽量靠近立杆位置，用直角扣件与立杆扣紧。上下各层水平杆应沿立杆左右两侧分别设置，以减少立杆的偏心受力。3.7剪刀撑。沿脚手架的里边连续布置剪刀撑，沿纵向设一道剪刀撑，每隔3步设一道水平剪刀撑。剪刀撑斜杆与地面的角度成45-60。剪刀撑的两端除用回转扣件与脚手架的立杆扣紧时，中间还要加24个扣节点，与之相交的杆件扣紧。斜杆的接长采用搭接方法，用回转扣件扣紧，扣件间距不得小于300mm和不大于500mm，且搭接长度不得小于800mm，连接扣件不得少于3道。3.8栏杆。在作业层的作业面上满铺脚手板，并在脚手板的两侧搭设防护栏杆和挡脚板，栏杆高度大于等于1.2m，栏杆间净空高度小于等于0.5m。搭设示意图如下：3.9环梁稳定性计算3.9.1荷载分析：a砼自重：G1=0.51.325=16.2kNb模板重：G2=1.12.791.3=3.99kN c钢筋重：G3=1.50.51.3=0.975kNd人重： G4=1.01.61.3=2.00kNe振捣： G5=2.01.541.3=4.04kNf脚手架4.1kg/m,G6=724.110=0.58kN合计： G=27.79kN每根立杆承受荷载为27.79/2=13.89kN3.9.2稳定性验算：(立杆)浇注完混凝土的稳定性。用483.5mm钢管，A=424mm2钢管回转半径i=15.78mm受压应力为：长细比 =L/i=1500/15.78=95.057=L/i=1200/15.78=76.045查建筑施工计算手册附录二附表2-61得=0.523则=N/A=138901.4/0.714424=87.69N/mm2f=215N/mm2判定为稳定。五、 工程验收1. 脚手架经验收合格并挂牌后方可使用，脚手架搭设的技术要求与容许偏差如下： 地基基础：要求表面坚实平整，不积水，底座不滑动（垫板不晃动）。 立杆垂直度：最后验收垂直度容许偏差100mm。搭设过程中检验垂直度的偏差： 间距偏差：步距偏差20mm 柱距偏差50mm排距偏差20mm 纵向水平杆高差：一根杆的两端20mm。同跨内、外纵向水平杆高差10mm。 主节点处各扣件距主节点的距离要求150mm。2在遭受暴风、大暴雨等强力因素作用后在重新使用前要进行验收；4在使用过程中，发现有显著的变形、沉降、拆除杆件和拉接以及安全隐患存在的情况时在使用前要进行验收。六、 安全技术要求1 所有参加施工人员必须经体检并合格后才可参加施工。2 所有参加施工人员必须参加安全技术交底并做好双签字后才可参加施工。3 参加施工人员应衣着灵便，衣袖裤脚应扎紧，穿软底鞋。4 参加施工人员必须佩戴安全带，专用工具应系绳，以免坠落。5 非专业工种不得搭、拆脚手架，搭设脚手架时作业人员应挂好安全带，递杆、撑杆作业人员应密切配合，搭设和拆除脚手架时施工区域应设警戒围栏并由专人监护，与施工作业无关人员严禁进入。6 脚手架、安全网、缆风绳拆除前要办理拆除申请手续，未经许可严禁拆除。7 脚手板应铺平，铺牢，并且逐块排齐挤紧，对头搭接处应放双排小横杆，双排小横杆的间距不得大于20cm，每排脚手板两断设压条。8 脚手架的平台设1.2m高栏杆和18cm高档脚手板。9 对脚手管及扣件要求：凡弯曲，压扁，有裂纹或已严重锈蚀的钢管，严禁使用，扣件凡有脆裂，变形或滑丝的严禁使用。10 对脚手板要求：凡腐朽，扭曲，破裂的或有大横透节及多疤的，严禁使用。11 连接脚手架的扣件上的螺栓一定要拧紧，拧紧程度应控制在扭力矩达到4065Nm.12 施工人员作业前必须先了解周围环境，脚手架搭设完剩下的脚手管和脚手板要清理干净，不得放在脚手架上。13 大雨、大雾、炎热、4级以上大风等恶劣气候下禁止施工。其它遵照电力建设安全工作规程（火力发电厂部分）执行。
