希曼顿调功器-ZAC29C三相周波调功器.doc

希曼顿调功器 ZAC29C三相周波调功器：

        ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。它采用了用希曼顿最新CS和ZAC10周波控制器等三项技术专利。PLC和仪表通用接口，4～20mA和PWM的两种输入， PWM 或周波CYC 两种输出，欧式风格的安全防尘结构，美观大方，红蓝绿色LED灯，工作状态一目了然。可更换的三只”长命”固态电器（DBC焊接型），避免了一体化模块危险集中的弊病。插片式散热器具有体积小，重量轻，散热效率比普通散热器高30% 。其它功能包括：内置抑制变频器干扰的阻容吸收器(RC回路)，散热器超温报警输出，智能工作灯，CS系统的霍尔转速检测接口。可用于工业的纯电阻性负载的控制。最重要的是：先进的周波过零输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行时，负载电流随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率避免了打表针和电力设备增容，节电效
一. 主要技术指标：
光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V； 最大输入电流：<20mA
4~20mA输入I型:接受阻抗<250欧姆    适配接口：日本岛电P或I型PID调节器 或DCS输出接口。

启动/停止选择：外部的无电压接点开关    结构：内部有三个串联SSR或二个串联SSR
内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。
60秒上电缓启动：首次上电被启动,用于降低冷态启动的平均功率。
状态指示灯： PWM信号或4~20mA输入绿色LED；运行兰灯；红色报警的LED指示。
负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，三相全控的纯阻负载，无相序。
散热器80℃超温报警输出：常开继电器接点 1A 纯阻 风扇工作方式: 1) 直通 2) 自动 超过40℃风机启动 控温精度±5℃
供电电源：220VAC 50HZ  ( 380V不提供)　功耗：３Ｗ　　保险：需外配０．３Ａ
标称电流容量以及固态继电器电流 : 40A（Z80A-3）、 60A （Z100A-3）80A（Z120A-3） 120A（Z180A-3）150A(Z220A-3
 初步调试：
  参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。此时，负载电压应在开关电压范围内通断。
  常见故障排除：无控制信号不接负载时，R-U 、S-V、T-W间三个固态继电器间的阻值，用万用表测量分别 >500KΩ，当调节器100%输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值  应<10KΩ（以上数据仅供参考）。,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。紧急情况下，两相控三相是可用的。继电器型号，参见标牌。

希曼顿调功器 ZAC28U三相调功器

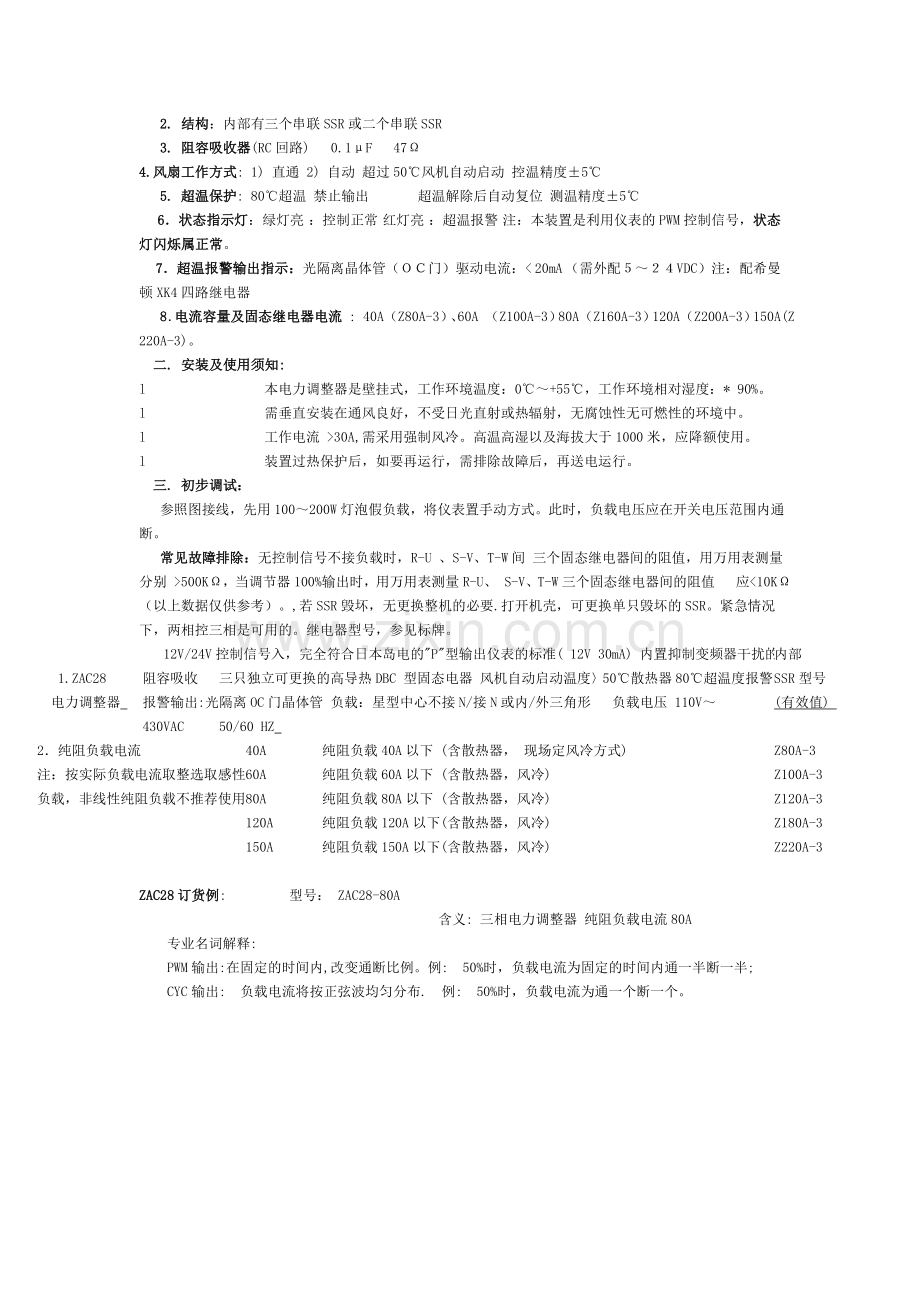

一． 主要技术指标：
  １ 输入:  24V/12V±10%  直流或脉冲输入  隔离电压：> 2000VDC 驱动电流  < 30mA
  2. 结构：内部有三个串联SSR或二个串联SSR
  3. 阻容吸收器(RC回路)  0.1μF  47Ω
4.风扇工作方式: 1) 直通 2) 自动 超过50℃风机自动启动 控温精度±5℃
  5. 超温保护: 80℃超温 禁止输出    超温解除后自动复位 测温精度±5℃
  6．状态指示灯：绿灯亮 ：控制正常 红灯亮 ：超温报警 注：本装置是利用仪表的PWM控制信号，状态灯闪烁属正常。
  7．超温报警输出指示：光隔离晶体管（ＯＣ门）驱动电流：< 20mA （需外配５～２４VDC）注：配希曼顿XK4四路继电器
  8．电流容量及固态继电器电流 : 40A（Z80A-3）、60A （Z100A-3）80A（Z160A-3）120A（Z200A-3）150A(Z220A-3)。
 二. 安装及使用须知:
l         本电力调整器是壁挂式，工作环境温度：0℃～+55℃，工作环境相对湿度：* 90%。
l         需垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
l         工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000米，应降额使用。
l         装置过热保护后，如要再运行，需排除故障后，再送电运行。
 三. 初步调试：
  参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。此时，负载电压应在开关电压范围内通断。
  常见故障排除：无控制信号不接负载时，R-U 、S-V、T-W间 三个固态继电器间的阻值，用万用表测量分别 >500KΩ，当调节器100%输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值  应<10KΩ（以上数据仅供参考）。,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。紧急情况下，两相控三相是可用的。继电器型号，参见标牌。
  1.ZAC28
 电力调整器
  12V/24V控制信号入，完全符合日本岛电的"P"型输出仪表的标准( 12V 30mA) 内置抑制变频器干扰的阻容吸收  三只独立可更换的高导热DBC 型固态电器 风机自动启动温度〉50℃散热器80℃超温度报警； 报警输出:光隔离OC门晶体管 负载：星型中心不接N/接N或内/外三角形  负载电压 110V～430VAC   50/60 HZ
内部
SSR型号
(有效值)
2．纯阻负载电流
注：按实际负载电流取整选取感性负载，非线性纯阻负载不推荐使用
40A
纯阻负载40A以下 (含散热器， 现场定风冷方式)
Z80A-3
60A
纯阻负载60A以下 (含散热器，风冷)
Z100A-3
80A
纯阻负载80A以下 (含散热器，风冷)
Z120A-3
120A
纯阻负载120A以下(含散热器，风冷)
Z180A-3
150A
纯阻负载150A以下(含散热器，风冷)
Z220A-3

ZAC28订货例:     型号： ZAC28-80A
                      含义: 三相电力调整器 纯阻负载电流80A
  专业名词解释:
  PWM输出:在固定的时间内,改变通断比例。例: 50%时，负载电流为固定的时间内通一半断一半;
  CYC输出: 负载电流将按正弦波均匀分布. 例: 50%时，负载电流为通一个断一个。

希曼顿PAC30A电力调整器
全新希曼顿的PAC30智能调压器以令人赞叹的完美设计开创数字调压器的新纪元。它操作简单，功能齐全。独立的DBC电力模块，易于散热和维护，并避免了危险的集中。欧式风格的安全防尘结构，美观大方。红绿蓝色LED灯，工作状态一目了然。插片散热器的散热效率比普通散热器散热效率高30% 。可广泛用于工业各领域中的阻性或感性负载。
 一. 主要技术指标：
 1．4～20mA 输入: 接收阻抗250Ω
 2．调节输出分辨力： 0.2 °。线性化精度：±0.3V
 3．负载方式: 50Hz 三相380VAC
 1）星型中心不接地/外三角型 移相范围：0～150°
 2）星型中心接地 ( 定货特殊申明) 移相范围：0～170°
 4．LED 灯显示: IN 绿色灯：4～20mA 输入信号指示；RUN 兰色运行灯：
 1)上电运行前闪烁三次（表示测试状态）
 2)一直亮：正常运行指示
 3)不亮：控制器或电源故障ALM 红色报警灯:
 1)电源缺相: 红灯闪烁
 2)散热器超温:红兰灯交替闪烁。
 5．缓启、缓停: 缓启、缓停时间均固定为15 秒。
 6．外部接点：无电压接点。RUN/STOP :开路 启动运行 闭合:停机 MAN/AUTO: 手动/自动，闭合时: 手动
 7．继电器报警输出： AL2，报警接点，容量 240VAC 1A （纯阻）
 8．80℃超温保护： 散热器大于80℃禁止输出并报警 解除: 故障排除后,重新上电。
 9．电流容量：每相电流 40A 、 60A 、 80A 。
 10．电源： 380VAC 1W 50HZ
 二. 安装及使用须知：
 使用前请认真阅读本说明书，严格按要求接线使用。
 本电力调整器是壁挂式，垂直安装在通风良好，不受日光直射或热辐射，无腐蚀性无可燃性的环境中。
 工作电流 >30A,需采用强制风冷。高温高湿以及海拔大于1000 米，应降额使用。
 装置过热保护后，如要再运行，需排除故障后，再送电运行。
 在使用过程中若发生过流现象，应首先检查负载有无短路等故障。
 工作环境温度：0℃～+55℃ 通风良好的位置。 工作环境相对湿度： 90%。
 负载短路保护：一般按额定负载电流的1.5 倍选择，外配RS0 快速熔断器作为短路保护

PAC30A选型表　

1. PAC30A-
三相电力调整器
控制信号输入：4~20mA，       调压调节分辨力： 0.2。；
缓起、缓停时间：固定15秒； 继电器报警接点输出
散热器80℃超温报警；   外部电压限制、手动/自动、外部启停
2.负载连接方式
YT-
三相星型中心不接N或三角形纯阻负载
380VAC±0% 50HZ ±5%
YN-
三相纯阻负载星型中心接N 380VAC±10% 50HZ
±5% ★不推荐使用中心接N，零线电流大
3．负载电流及外形
注:感性负载选取,电流等级应降额2-3倍. 硅碳棒负载应降额1/2使用
40A
纯阻负载40A以下 (自然散热)
60A
纯阻负载60A以下 (风冷散热器)
80A
纯阻负载80A以下(风冷散热器)
120A
纯阻负载120A以下(风冷散热器)
150A
纯阻负载150A以下(风冷散热器)
4．用户的PWM 过零调功方式（控制选件）
★外部起停开关被U1代替。可通过外部开关选择调压/调功转换★感性负载不能选
0
无
U01
过零调功 周期2秒

 PAC30A订货例:
 型号：    【PAC30A           -        YO          -        60】
 含义: 【三相电力调整器    -   负载星型中心接地   - 负载电流60A】
 注:感性负载选取调压器时,PAC30A电流等级应降额2-3倍使用. 硅碳棒负载应降额1/2使用因同步问题，订货时必须注明三相三线制和三相四线制（负载中心接地不接地）标准配件：10K带刻度牌电位器一个（外部电压限制或手动）动力电源护套6个
系列产品：
· SR1/3/4日本岛电温控器
· SR91/92/93/94岛电表
· PAC03I可控硅电力调整器
· PAC30D北京可控硅调压器厂家
· S340ZK希曼顿固态继电器
· SR93日本岛电温控表北京总代
· 希曼顿固态继电器H3200ZE
· FP93岛电温控表SHIMADE

ZAC29C是工业电加热的最具广泛应用三相周波过零调功器。它采用了用金曼顿最新CS和ZAC10周波控制器等三项技术专利。PLC和仪表通用接口，4～20mA和PWM的两种输入， PWM 或周波CYC 两种输出，欧式风格的安全防尘结构，美观大方，红蓝绿色LED灯，工作状态一目了然。可更换的三只”长命”固态电器（DBC焊接型），避免了一体化模块危险集中的弊病。插片式散热器具有体积小，重量轻，散热效率比普通散热器高30% 。其它功能包括：内置抑制变频器干扰的阻容吸收器(RC回路)，散热器超温报警输出，智能工作灯，CS系统的霍尔转速检测接口。可用于工业的纯电阻性负载的控制。最重要的是：先进的周波过零输出，由于负载电流的通断是按正弦波均匀分布，多台设备运行时，负载电流随机性和叠加性，所造成的总动力负载电流相对是均衡的，它提高了调节精度和电源利用效率避免了打表针和电力设备增容，节电效

一. 主要技术指标：
光隔离输入P型:脉宽调制（占空比）脉冲，周期：2秒;高电平：4~15V；低电平：1.5V； 最大输入电流：<20mA
4~20mA输入I型:接受阻抗<250欧姆 适配接口：日本岛电P或I型PID调节器 或DCS输出接口。
启动/停止选择：外部的无电压接点开关 结构：内部有三个串联SSR或二个串联SSR
内部功率限制：内部电位器P1调整（出厂不限制）限制范围：0~100%。
60秒上电缓启动：首次上电被启动,用于降低冷态启动的平均功率。
状态指示灯： PWM信号或4~20mA输入绿色LED；运行兰灯；红色报警的LED指示。
负载接线方式：50Hz单相或三相三角形或星形中心不接地/接地，三相全控的纯阻负载，无相序。
散热器80℃超温报警输出：常开继电器接点 1A 纯阻 风扇工作方式: 1) 直通 2) 自动 超过40℃风机启动 控温精度±5℃
供电电源：220VAC 50HZ ( 380V不提供)　功耗：３Ｗ　　保险：需外配０．３Ａ
标称电流容量以及固态继电器电流 : 40A（Z80A-3）、 60A （Z100A-3）80A（Z120A-3） 120A（Z180A-3）150A(Z220A-3

 初步调试：
  参照图接线，先用100～200W灯泡假负载，将仪表置手动方式。此时，负载电压应在开关电压范围内通断。
  常见故障排除：无控制信号不接负载时，R-U 、S-V、T-W间 三个固态继电器间的阻值，用万用表测量分别 >500KΩ，当调节器100%输出时，用万用表测量R-U、 S-V、T-W三个固态继电器间的阻值 应<10KΩ（以上数据仅供参考）。,若SSR毁坏，无更换整机的必要.打开机壳，可更换单只毁坏的SSR。紧急情况下，两相控三相是可用的。继电器型号，参见标牌。

选型表 1
1.     ZAC29C-
三相周波电力调整器
●两种输入:4～20mA或PWM ●两种输出: PWM 或周波CYC 输出
●欧式风格的安全防尘结构●内置微处理器●内置抑制变频器干扰的阻容吸收 ●三只可更换的固态电器 ●80℃超温报警●报警输出:继电器接点●负载：星型或内/外三角形，中心接N/不接N 无相序 负载工作电压范围 360～450VAC 50HZ
内部
SSR型号

2．纯阻负载电流
注：按实际负载电流取整选取.感性负载和非线性纯阻负载不推荐使用
说明：实际工作电流 〉120A
建议选高可靠的CS系统
40A
纯阻负载40A以下 (散热器CN40 风冷)
Z80A-3
60A
纯阻负载60A以下 ( CN80，风冷)
Z100A-3
80A
纯阻负载80A以下 ( CN80，风冷)
Z120A-3
120A
纯阻负载120A以下 ( CN150，风冷) *120A的加强型
Z220A-3
150A
纯阻负载150A以下 (CB301，双轴流风冷)
H3340ZD

ZAC29C订货例: 型号： ZAC29C - 80A
                   含义: 三相周波电力调整器 纯阻负载电流80A

选型表2 ZAC29-CS三相调功器 带霍尔风机转速检测接口

功率：
纯阻负载电流
型号
重量
150KW～200KW
150A～300A
ZAC29C - 3P3- CS400- 400A
22Kg
250KW～300KW
300A～400A
ZAC29C -3P3- CS600-400A
25Kg
300KW～350KW
400A～500A
ZAC29C -3P3- CS600-500A
28Kg
400KW～500KW
>500A（研制中）
ZAC29C -2P3- CS800- 800A
30Kg

接 线
