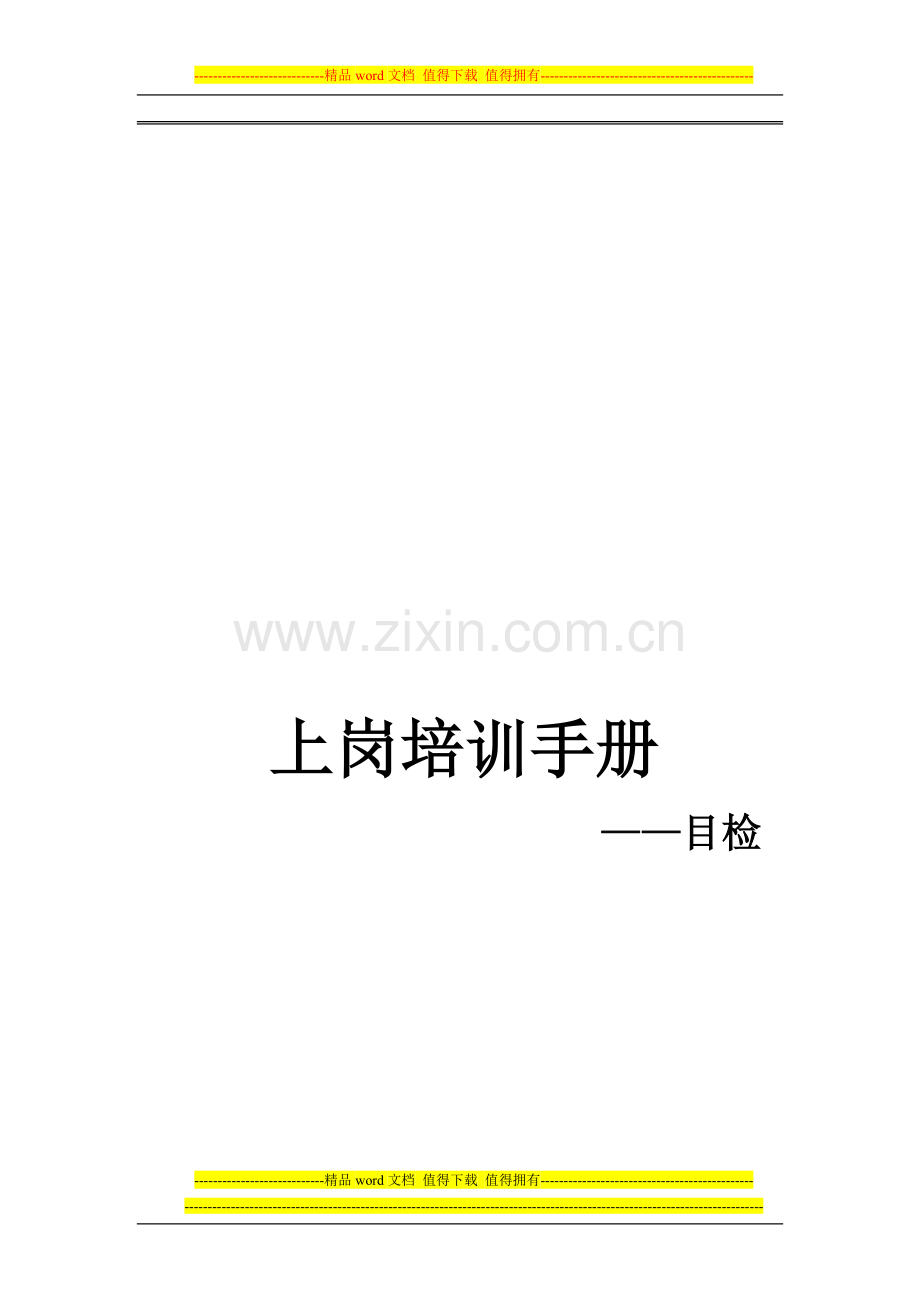

上岗培训手册
——目检

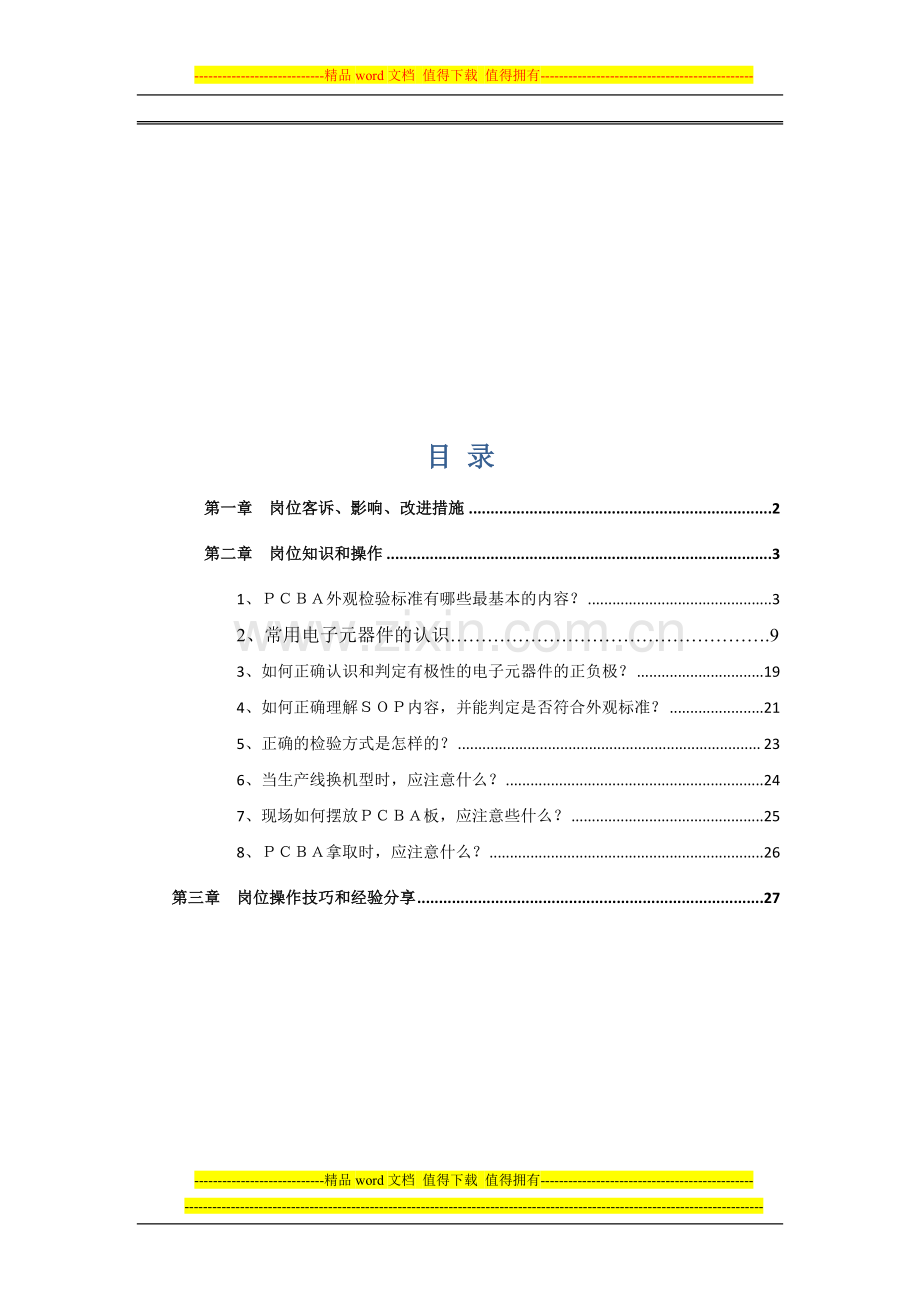

目 录
第一章 岗位客诉、影响、改进措施 2
第二章 岗位知识和操作 3
1、ＰＣＢＡ外观检验标准有哪些最基本的内容？ 3
2、常用电子元器件的认识…………………………………………….9
3、如何正确认识和判定有极性的电子元器件的正负极？ 19
4、如何正确理解ＳＯＰ内容，并能判定是否符合外观标准？ 21
5、正确的检验方式是怎样的？ 23
6、当生产线换机型时，应注意什么？ 24
7、现场如何摆放ＰＣＢＡ板，应注意些什么？ 25
8、ＰＣＢＡ拿取时，应注意什么？ 26
第三章 岗位操作技巧和经验分享 27

第一章岗位客诉、影响、改进措施
客诉的产品有些是因目检工序的漏检导致不良品流出至客户处，使得客户对我们公司的信任度降低，可能渐渐的减少产品的订单，对公司的信誉和利益影响很大。因此，目检工序检出不良品的能力越强，流出不良的机率就越小。检出能力强，就要求目检人员具备该岗位最基本的检验标准和检验方法，快速准确地做出判断。另外，在检验过程中有疑问的地方一定要及时提出来并找上级确认，需要不断的思考产品新的问题，是否会存在哪个部分有隐患。针对客户反馈提出的问题点需要重点检查并进行追踪改善。

第二章岗位知识和操作
1、ＰＣＢＡ外观检验标准有哪些最基本的内容？
外观检验标准分致命缺陷，严重缺陷，轻微缺陷。
致命缺陷（简称为CR）：指功能完全丧失或对人体能造成危害的不良产品；
严重缺陷（简称为MA）：指功能故障，适用性能或影响装配等不良产品；
轻微缺陷（简称为MI）：指不影响功能适用性和装配仅对外观有轻微的影响不良产品；

锡点面OK图片 元件面OK图片
1.1产品缺陷有哪些内容：
序号
缺陷名称
缺陷定义
缺陷不良图片
1
短路（桥接，连锡）：
两个或是两上以上不同线路的焊点相连在一起；
NG图片OK图片
2
漏焊
零件脚与焊盘之间无焊锡连接
NG图片
OK图片
3
少锡
最小焊点高度小于焊锡厚度加可焊端高度的1/4或焊锡厚度加0.5mm中的最小的；
NG图片OK图片

4
脱焊
零件脚和焊盘之间焊锡脱离或是开路，
NG图片
OK图片
5
虚焊（假焊）
零件脚与焊盘间有锡，熔锡与焊盘接触面未熔合形成合金，或是焊盘不饱满焊盘有孔洞的现象；
NG图片

OK图片
6
冷焊
是指焊锡表面呈现出灰暗，疏松特性，焊锡未完全熔化；

NG图片OK图片
7
错料（错件）
零件与BOM文件资料等工程文件规定不相符；
NG图片OK图片
8
极性反向
零件有极性方向的（如IC，电解电容，钽电容，二极管，三极管，插座，排线等）的装贴或是插件的方向与规格或是与PCB板设计的极性不一致；

NG图片
OK图片
9
多件
产品上不应该装的零件而实际装上的；

10
分层或是
损伤
板材层间或板材与铜箔的分离现象；

以上为NG图片

OK图片
11
包焊
锡量过多形成球面，无
法辩出引脚是否伸出
NG图片
OK图片
12
浮高
零件最底部与PCB板面之间的间距应小于0.2MM,当间距高于此要求时为零件浮高现象；（客户特殊要求不在此范围）
NG图片OK图片
13
漏工序
产品工艺要求的工序没有做完时
NG图片
OK图片
14
缺件（少件）
产品上应该装有的零件而实际未装上的
NG图片
OK图片
15
PCB起泡
基材之间层可板材与铜箔之间，基材与绿油涂层之间的局部膨胀引起局部分离的现象，是分层的
NG图片
OK图片
16
胶固件
硅胶固定滤波电感应位置准确、粘接牢靠、实量。不得有空洞、虚打。
NG图片

OK图片
17
锡渣/锡球）
板底、板面不允许有多余的导体、（如金属线、锡渣、锡球等）非导电介质或不良标贴、油污、白斑等；

1.2、常用电子元器件分类认知，参考下述图表：
序号
品类名称
符号/基本单位
电路符号
基本用途(概述）
型号/种类
1
电阻类
R/欧姆(Ω)

导体对电流阻碍作用的大小
碳膜电阻、金膜电阻、金属氧化膜电阻、薄膜电阻、水泥电阻、压敏电阻等
2
电容类
C\E/法拉（F）

储存电荷(滤波﹑耦合﹑旁路等）
电解、钽质电容、独石、瓷片、涤纶、金属膜电容
3
二级管类
（D/Z）/无

整流、稳压、隔离、极性保护、编码控制、调频调制和静噪等
整流二极管、快恢复/超快恢复二极管、稳压二极管、双向触发二极管
4
发光二极管(LED)
(D/LED)/无

用途同上
无
5
三极管类
Q/无
放大、开关作用
PNP型、NPN型
6
电感类
L/(亨利）H

通直流阻交流, 通低频阻高频
铁心线圈、磁芯电感、滤波器（共模电感）
7
变压器类
T/无

调节交流电的电压和电流
铁芯变压器、磁芯变压器
8
继电器
（J/K）/无
无　
用小电流去控制大电流的
动合型、.动断型、转换型
9
晶振类
(XTAL/X)/赫兹(Hz)

在电路中作为振荡电路，提供所需工作频率
无源晶振、有源晶振
10
保险管类
F/安培/伏特(A/V)

在电路中起过电流保护作用
玻璃、陶瓷、自恢复、温度等
11
蜂鸣器类
BZ/无

发出声音作为报警信号
无
12
集成电路IC类
（IC/U）/无
无
电阻、电感、二极管等集合成集成电路
无
13
液晶显示类
无
无
显示相关数据
点阵，数码管，液晶显示器
14
开关类
无
无
控制电流开/关作用
轻触开关、防水开关、感应开关

1.2.1、电子元器件种类与图集
电阻

碳膜电阻 热敏电阻

贴片电阻 直插电阻

电容

电解电容 薄膜电容

SMT贴片电解电容 SMT钽电容

二极管类

整流桥堆 整流二极管
稳压二极管 晶体二极管

发光二极管

绿光二极管 红光二极管
三极管类

普通三极管 MOS三极管

电感器

铁心线圈 磁芯电感

变压器

继电器

晶振类

保险管类

集成电路IC类

液晶显示类

①点阵 ②数码管 ③液晶

开关类
防水开关、感应开关
轻触开关

蜂鸣器类

1.2.2.专业术语注解与电子元器件注意事项
一、电阻：电路符号R
1. 单位：Ω（欧姆）、KΩ（千欧）、MΩ（兆欧）
1MΩ=1000 KΩ，1 KΩ=1000Ω
2.分类：
a.按外形分：片状电阻、色环电阻
b、按材料分：碳膜电阻、水泥電阻、金屬皮膜電阻、绕线电阻
c、从功能上分：固定电阻，热敏电阻，压敏电阻，可变电阻
3.数字标记
103：10*103=10KΩ
151：15*101=150Ω
4.色环电阻的标记方法：
a.0-9数字对应的色环颜色：
0 1 2 3 4 5 6 7 8 9 10-1 10-2
黑 棕 红 橙 黄 绿 蓝 紫 灰 白 金 银
b. 色环误差：
四色环表示误差：金色表示±5%，银色表示±10%。注意：无色表示± 20%。
五色环表示误差: 棕色表示±1%, 红色为±2%, 绿色为±0.5%,蓝色为±0.25%,紫色为±0.1% 。
范例 ：若一个电阻色环依次为黄、紫、黄、金则其阻值47*104Ω=470KΩ 误差:±5%
1.单位：
法拉（F）、毫发(mF)、微法（uF）、纳法（nF）、皮法（pF）。
1F=103mF=106uF=109nF =1012pF
2.分类：
a.有极性：铝电解电容、钽电容，法拉电容等。
b.无极性：瓷片电容、涤纶电容,金属膜电容等。
钽电容 铝电解电容
3.数字标记
如：103：10*103 pF = 10 000 pF =10 nF
151：15*101pF = 150pF
注意：电解电容在使用时不能超过额定电压使用。
三、电感:电路符号L
1.单位：亨利（H）、毫亨（m H）、微亨（u H）
1H=103mH=106uH
2.分类：
a.色环电感：标记方法同色环电阻，单位为微亨（u H）。
b.绕线电感：用导线绕在圆环形的磁芯上。
c.磁珠：也是电感，外形一般为黑色圆柱体。
四、二极管：电路符号D
1.二极管分正负极，是有极性的元件。
二极管的单向导电性：当电流从它的正向流过时,它的电阻很小,当电流从它的负极流过时,它的电阻很大,所以二极管是一种有极性的元件。
a.圆柱状在表面用一道白色或黑色色环标示负端，通常二极管的型号也标示在表面。
b.片状SMD二极管常用白色或压痕标示在负端，SMD元件上不标参数。
①贴片二极管

②手插二极管 ③二极管变形体实例

2. 分类：

D(普通二极管) ZD(稳压二极管) LED(发光二极管)
稳压二极管也叫齐纳二极管是一种特殊的二极管，利用它在反向击穿状态下恒压特性，常用它过做成简单的稳压电路。它的正向压降与普通二极管相近。
五、三极管(BJT)：电路符号T或Q
1. 三极管有电流放大作用。
2.分类：PNP和NPN两种。
三极管是一种能将电信号放大的元件，是组成放大电路关键元件之一，其外形特征是有三个脚。代表着三个极：基极（b）、集电极（c）和发射极（e）。

NPN PNP
六、晶振：电路符号X或XTAL
1.晶振也叫晶体振荡器，在电路中作为振荡电路，提供所需工作频率。
2.单位：赫兹（Hz）、千赫（KHz）、兆赫（MHz）
1 MHz=103 KHz=106 Hz
①无源晶振一般只有两只引脚，
②有源晶振一般为四只引脚，并且在插机时对相应脚位有严格的要求，如果插反方向会将晶振损坏。

有源晶振：表面有脚位标记，标识晶振第一脚 无源晶振
晶振不可受外力撞击或大震动，因为里面晶体容易碎裂而使晶振损坏。
七、集成电路：电路符号IC
IC具有方向性，IC的第一号管脚的识别方法：拿着IC，使其管脚向外，元件体面对自己，极性标志向上，极性标志左边的第一个管脚就是第一号管脚 ；

②IC是对静电相当敏感的元件，在受到静电作用时就会损坏。
③在接触IC时一定要戴防静电手环。
④ IC要摆放在防静电的盒中或管中。
⑤ IC要轻拿轻放，不可碰撞IC脚，以免引起 IC脚变形或翘高。
八、蜂鸣器：电路符号BZ
具有极性，在元件上会标示正极“+”。零件插反就不能发出声音。

3、如何正确认识和判定有极性的电子元器件的正负极？
序号
缺陷名称
缺陷定义
缺陷不良图片
1
IC
这个贴片IC本体上的凹点位置对应PCB板上丝印凹点位置
NG图片
OK图片
2
电解电容
这个电解电容本体上黑色阴影部分对应PCB板上丝印的*-*极。

NG图片
OK图片
3
钽电容
这个钽电容本体上的粗线应对应PCB板上白色丝印双线那端。

NG图片
OK图片
4
二极管
这个二极管白色丝印那端对应PCB板上双色线那端。

NG图片OK图片
5
三极管
这个三极本体椭圆的部分对应PCB丝印椭圆的部分。

NG图片
OK图片
6
插座
这个插座无缺口的那端对应PCB板上白色丝印双线那面。

NG图片OK图片
7
排线
这个排线头部分对应PCB板上丝印黑色丝印双线那面。

NG图片

OK图片
8
LED灯
这个LED灯本体上缺口端对应PCB板上丝印缺口面。

NG图片
OK图片

4、如何正确理解ＳＯＰ内容，并能判定是否符合外观标准？
各个工序都有SOP作业指导书，需要根据作业指导书上的图片和文字描述了解要检查的内容，以及产品的相关品质要求，客户特殊的要求或是客诉的事件等等都会在SOP上体现。如不明白时需及时向管理人员询问了解，完全了解品质要求后方可进行检验；

5、正确的检验方式是怎样的？
一般检查产品时，首先拿板需要拿PCBA的两边板边，不可拿零件，防止零件受力损坏，其次，检查需要按一定的顺序，比如说从左边到右边，从上面到下面，从零件密到零件稀的地方，或是先看客诉过的地方，再按顺序开始检验，或是先看问题多，不良多的地方，再按顺序检验，每个人的检查方式不同，不管选择哪种方式，只要选定了就要按这种方式做，对零件和焊点逐一进行检查，防止有疏漏的地方，最后，当不良品检查出来后，需在不良区贴上红色的不良标签，放在指定的不良品静电盒内，相同不良品发生3次时需立刻跟上级反馈不良现象，追踪上一工序做出改善纠正，当发现不良无法判定是否符合标准可接受时，需立即寻求上级或是品质人员的协助做出判定。
如图1：检查出有缺陷的不良品整齐摆放在不良板架上，如图2：
1、QC日报表上的产品型号处需填写生产的机型，线别写上当线的线别，工序写上是检查岗位的工序，日期写上当天的生产日期，检验员处写上自己的名字，
2、检查出不良项按照生产的时间逐个记录在QC日报表上（注：T1就是上班时第1小时，T2就是上班时第2小时，以此类推），
3、每天下班时将QC的日报表上交给拉长。

6、当生产线换机型时，应注意什么？
首先按照产品BOM单和工程文件进行核对产品上零件的准确性，逐个零件进行核对，核对的内容有：物料编码，物料的描述，物料的大小体积，物料的颜色，物料的丝印，物料的厂商，物料ECN更改等内容，其次，需要对整个产品进行零件个数进行核对，防止因PCB共通板多插零件和少插零件的现象，另外，在核对元器件时应运用正确的测量工具测量器件本身的外观尺寸，长度，高度是否符合品质要求。最后，依据产品的样板做为参考，大概比对一下产品的正确性，核对完成后，制作产品首样，做好样品卡，放在指定位置做参考。检验测量量具和设备的使用
量具名称
量具图片
量具使用方法
备注
游标卡尺

1.游标卡尺有三个按钮：分别为开关按钮、单位切换和数据归零;
2.使用前,先打开开关按钮,初始状态显示0.00,依据规格要求选择合适的单位,依据单位切换按钮选择(mm/in).1in=25.4mm.
3.测量前，按下“数据归零”按钮需要将原始数据归零.
4.卡尺有三个位置可以进行测量:外侧量爪可以测量零件的厚度和管的外径；内侧量爪可以测量槽的的宽度和管的内径；深度尺可以测量槽和筒的深度.
卡尺使用完毕后需要关闭开关且将紧固螺钉旋紧,然后放入卡尺盒中保管
塞规

1.塞规尺寸最小为0.02mm;最大为1.0mm,有15个尺寸可以选择.
2.塞规用来测量缝隙和段差尺寸.
3.测量时将塞规垂直插入到待测位置,不可使用外力将其插入.
1.使用前确认塞规是否有变形和生锈等不良,有不良时不可使用.
2.塞规使用完毕后放入塞规盒中保管.
直尺

1直尺精度为0.5mm,长度一般为30cm;
2.测量时，需要将测量物与直尺左端对齐,且两者保持水平放置；
测量前确认直尺无变形.

7、现场如何摆放ＰＣＢＡ板，应注意些什么？
现场摆放时ＰＣＢＡ不可有叠板，堆板，乱摆放的现象，应该是单个产品放在指定的防静电板架上面，两个产品之间应隔开有一定的距离，防止碰撞零件受力损坏等现象。

OK NG
OK图片

8、ＰＣＢＡ拿取时，应注意什么？
首先是在作业前必须穿着防静电衣服，防静电帽，防静电鞋，戴防静电手环或是手套进行作业，防止产品上的敏感性器件受静电的原因损坏。
正常ESD防护的标准规范：
Item
正确的佩戴方法
错误的佩戴方法
备注
静电环

静电环配戴一定要规范.要贴紧手腕
静电环接地

OK

NG
静电环正确接地后显示为绿灯，未接地时显示为红灯，且会不断的鸣声报警。
静电帽

NG
人的头发是重要的静电产生源,所以工作时必须戴上静电帽,并使之不外露.

其次是拿板时应拿PCBA的两边，不能拿单个器件，且应轻拿轻放，不可有甩，丢等动作。
第三章岗位操作技巧和经验分享
目检岗位操作方面技巧其实就是在生产前一定要熟悉产品最基本的外观检验标准以及客户的特殊品质要求，比如说客户成品的结构，组装的高度限制等要求，熟练掌握后在目视检查时才能快速的判断良品与不良品。另外，不良品检出后一定要及时反馈上级，追踪上一工序纠正改善，防止不良品信息传递不及时导致不良品增多，造成重复检验的动作。
