2016—2017学年第一学期期中考试
高二物理试题
1.本试卷分为试卷Ⅰ和试卷II两部分，试卷满分为100分，考试时间90分钟。
2.请将答案填写到答题卡上。
第Ⅰ卷
一、选择题（共14小题，每题4分，总计56分。1－9为单选题，10－14为多选题，将正确选项填涂在答题纸上，每题正确得4分，选对不全得2分，其它为0分）
1．在物理学发展过程中，观测、实验、假说和逻辑推理等方法都起到了重要作用。下列叙述符合史实的是 ( )
A．安培通过实验发现了通电导线对磁体有作用力，首次揭示了电与磁的联系
B．洛伦兹认为安培力是带电粒子所受磁场力的宏观表现，并提出了著名的洛伦兹力公式
C．奥斯特首先提出了磁场对运动电荷有力作用
D．法拉第根据通电螺线管的磁场和条形磁铁的磁场的相似性，提出了分子电流假说
2．关于带电粒子在电场或磁场中运动的表述，以下正确的是(　　)
A．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同
B．正电荷只在电场力作用下，一定从高电势处向低电势处运动
C．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直
D．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同

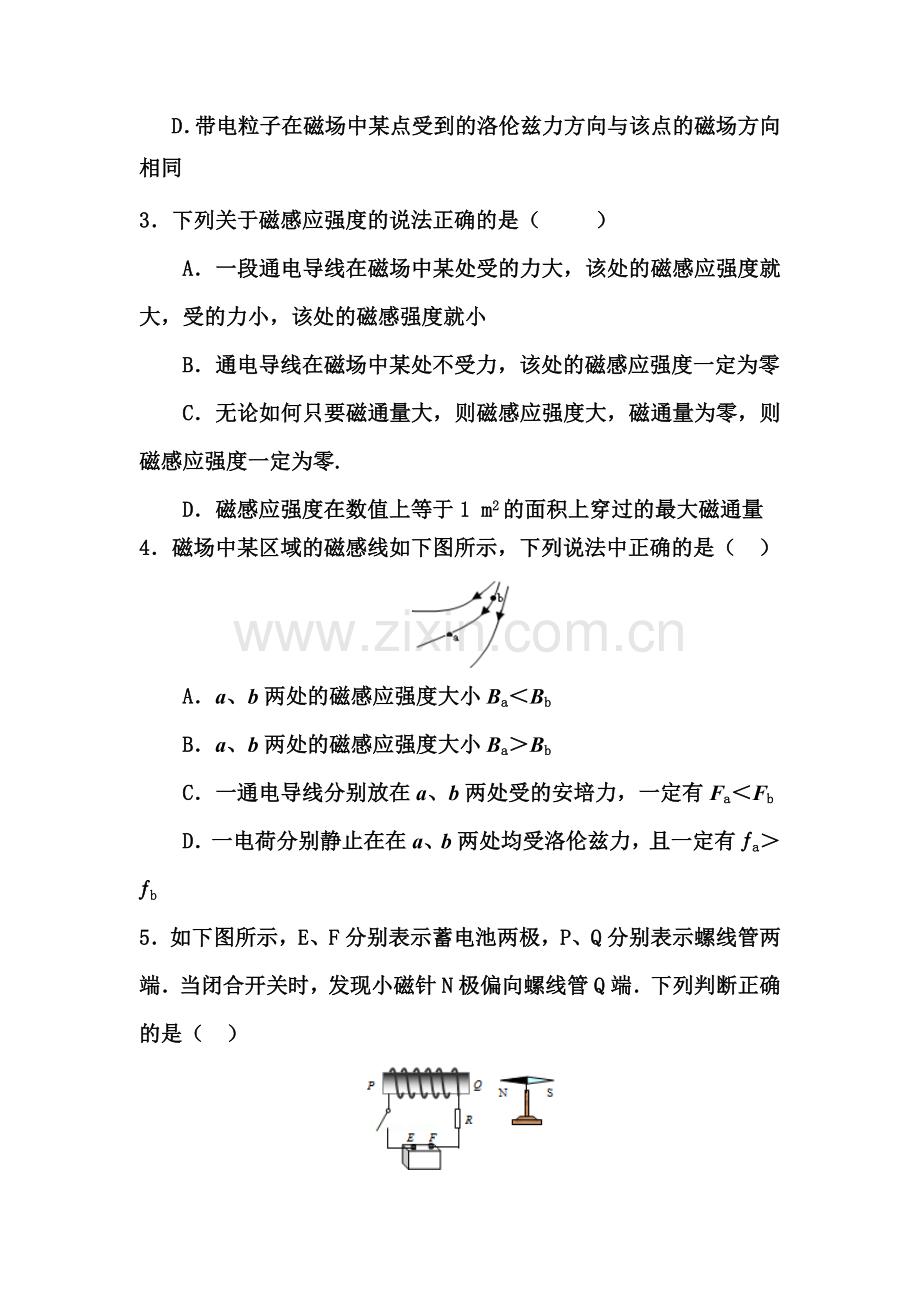

3．下列关于磁感应强度的说法正确的是（ ）
A．一段通电导线在磁场中某处受的力大，该处的磁感应强度就大，受的力小，该处的磁感强度就小
B．通电导线在磁场中某处不受力，该处的磁感应强度一定为零
C．无论如何只要磁通量大，则磁感应强度大，磁通量为零，则磁感应强度一定为零.
D．磁感应强度在数值上等于1 m2的面积上穿过的最大磁通量
4．磁场中某区域的磁感线如下图所示，下列说法中正确的是（ ）

A．a、b两处的磁感应强度大小Ba＜Bb
B．a、b两处的磁感应强度大小Ba＞Bb
C．一通电导线分别放在a、b两处受的安培力，一定有Fa＜Fb
D．一电荷分别静止在在a、b两处均受洛伦兹力，且一定有ƒa＞ƒb
5．如下图所示，E、F分别表示蓄电池两极，P、Q分别表示螺线管两端．当闭合开关时，发现小磁针N极偏向螺线管Q端．下列判断正确的是（ ）

A．F为蓄电池负极 B．螺线管P端为S极
C．流过电阻R的电流方向向下 D．管内磁场方向由Q指向P
6．如下图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是（ ）

A．a点 B．b点 C．c点 D．d点
7．如下图所示，水平导轨接有电源，导轨上固定有三根导体棒a、b、c，其中b最短，c为直径与b等长的半圆，将装置置于向下的匀强磁场中，在接通电源后，三导体棒中有等大的电流通过，则三棒受到安培力的大小关系为（ ）

A.Fa＞Fb＞Fc B.Fa＝Fb＝Fc C.Fa＜Fb＜Fc D.Fa＞Fb＝Fc
8．如下图所示，一弓形线圈通过逆时针方向的电流，在其圆弧的圆心处，垂直于纸面放置一直导线，当直导线通有指向纸内的电流时，线圈将（ ）

A． a端向纸内，b端向纸外转动，且靠近导线
B．a端向纸内，b端向纸外转动，且远离导线
C．a端向纸外，b端向纸内转动，且靠近导线
D．a端向纸外，b端向纸内转动，且远离导线
9．如下图所示，一条形磁铁放在桌面上，一根通电直导线由S极的上端平移到N极的上端的过程中，导线保持与磁铁垂直，导线的通电方向如图所示．则在这个过程中磁铁受到的摩擦力（保持静止）（ ）

A．为零 B．方向由向左变为向右
C．方向保持不变 D．方向由向右变为向左
10. 把一根通电的硬直导线ab放在磁场中，导线所在的区域的磁感线呈弧线，导线中的电流方向由a到b，如图所示．虚线框内有产生以上弧形的磁场源．下列符合要求的是(　　)

A. B. C. D.

11．圆形区域内有垂直于纸面的匀强磁场，三个质量和电荷量都相同的带电粒子a、b、c以不同的速率沿着AO方向对准圆心O射入磁场，其运动轨迹如下图所示．若带电粒子只受磁场力的作用，则下列说法正确的是（ ）

A．a粒子速率最大
B．c粒子速率最大
C．c粒子在磁场中运动的时间最长
D．它们做圆周运动的周期Ta=Tb=Tc
12．一束离子流由左端平行于极板射入质谱仪，沿着直线通过电磁场复合区后，并从狭缝进入匀强磁场，在磁场中分为如下图所示的三束，则下列相关说法中正确的是（ ）

A．速度选择器的极板带负电
B．离子1带正电
C．能通过狭缝的带电粒子的速率等于
D．粒子2的比荷绝对值最小
13．空间存在竖直向下的匀强电场和水平方向（垂直纸面向里）的匀强磁场，如下图所示，已知一离子在电场力和洛仑兹力共同作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C为运动的最低点．不计重力，则（ ）

A．该离子带负电
B．A、B两点位于同一高度
C．C点时离子速度最大
D．离子到达B点后，将沿原曲线返回A点
14．已知一质量为m的带电液滴，经电压U加速后，水平进入互相垂直的匀强电场E和匀强磁场B中，液滴在此空间的竖直平面内做匀速圆周运动，如下图所示，则(　　)

A．液滴在空间可能受4个力作用
B．液滴一定带负电
C．液滴做圆周运动的半径r＝
D．液滴在场中运动时总能量不变
二、填空题。每空3分，共12分。
15．如下图所示为电流天平，可用来测量匀强磁场的磁感应强度．天平的右臂下面挂有一个矩形线圈，线圈匝数为N，水平边长为L，线圈的下部处在匀强磁场中，磁场方向垂直纸面．当线圈中通有电流I （方向如图）时，在天平左、右两边各加上一定质量的砝码，天平平衡．当电流反向（大小不变）时，左边再加上质量为m的砝码后，天平重新平衡．由此可知磁感应强度大小为___________,方向_____________________.

16．目前世界上正在研究的一种新型发电机叫磁流体发电机，如下图表示它的发电原理：将一束等离子体（即高温下电离的气体，含有大量带正电和带负电的微粒，而从整体上来说呈电中性）喷入磁场，由于等离子体在磁场力的作用下运动方向发生偏转，磁场中的两块金属板A和B上就会聚集电荷，从而在两板间产生电压．请你判断：在图示磁极配置的情况下，金属板
（选填“A”或“B”）的电势较高，通过电阻R的电流方向是 （选填“a→b”或“b→a”）．

三、计算题（共32分；解答应写出必要的文字说明、方程式和重要演算步骤，只写最后答案不得分。有数值计算的题，答案应明确写出数值和单位。）
17．(8分)电视机的显像管中，电子束的偏转是用磁偏技术来实现的．电子束经过电场加速后，以速度v进入一圆形匀强磁场区，如下图所示．磁场方向垂直于圆面．磁场区的中心为O，半径为r.当不加磁场时，电子束将通过O点而打到屏幕的中心M点．为了让电子束射到屏幕边缘P，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B应为多少？

18．(12分)如图所示，两平行金属导轨间的距离L＝0.40 m，金属导轨所在的平面与水平面夹角θ＝37 °，在导轨所在平面内，分布着磁感应强度B＝0.50 T、方向垂直于导轨所在平面的匀强磁场．金属导轨的一端接有电动势E＝4.5 V、内阻r＝0.50 Ω的直流电源．现把一个质量m＝0.040 kg的导体棒ab放在金属导轨上，导体棒恰好静止．导体棒与金属导轨垂直且接触良好，导体棒与金属导轨接触的两点间的电阻R＝2.5Ω，金属导轨电阻不计， g取10 m/s2. 已知sin 37°＝0.60，cos 37°＝0.80，求：

(1)通过导体棒的电流；
(2)导体棒受到的摩擦力；
(3)若仅将磁场方向改为竖直向上，求摩擦力。

19．(12分)如图，在xOy平面第一象限内有平行于y轴的匀强电场和垂直于xOy平面的匀强磁场。一质量为m、带电量为＋q的小球从y轴上离坐标原点距离为L的A点处，以沿x正向的初速度v0进入第一象限，小球恰好做匀速圆周运动，并从x轴上距坐标原点的C点离开磁场。求：

（1）匀强电场电场强度E的大小和方向；
（2）磁感应强度B的大小和方向；
（3）如果撤去磁场，并且将电场反向，带电小球仍以相同的初速度从A点进入第一象限，求带电小球到达x轴时的坐标．
高二物理试题答案
一、选择题:
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
答案
B
C
D
A
D
A
D
A
B
AC
BD
CD
BC
BCD
二、填空题。每空3分，共12分。
15.,垂直纸面向外
16.A； a→b
三、计算题：
17. tan
解析　如图所示，作入射速度方向的垂线和出射速度方向的垂线，这两条垂线的交点就是电子束在圆形磁场内做匀速圆周运动的圆心，其半径为R，用m、e分别表示电子的质量和电荷量，

根据牛顿第二定律得evB＝m　①
根据几何关系得tan ＝　②
解以上两式得B＝tan
18.（1）1.5A (2)0.06N 方向沿斜面向下 (3)0
解析 （1）导体棒、金属导轨和直流电源构成闭合电路，根据闭合电路欧姆定律有：

（2）根据左手定则，可判断安培力的方向沿斜面向上，大小为F安=BIL=0.30N
导体棒所受重力沿斜面向下的分力F1= mg sin37º=0.24N
由于F1小于安培力，故导体棒受沿斜面向下的摩擦力f ，根据共点力平衡条件
mg sin37º+f=F安
解得：f=0.06N
（3）根据左手定则，可判断安培力的方向水平向右，大小仍为F安=BIL=0.30N
安培力沿斜面向上的分力F2=F安cos37º=0.24N=F1
所以摩擦力为零。
19. （1），方向竖直向上 （2） （3）
解析 （1）由带电小球做匀速圆周运动知，
所以方向竖直向上
（2）带电小球做匀速圆周运动时，洛仑兹力提供向心力

由圆周运动轨迹分析得
整理可以得到：
代入得

（3）电场反向后竖直方向受力
则：
小球做类平抛运动有,
得
