（完整版）物理初中人教版八年级下册期末试卷精选答案
一、选择题
1．下列的估测中，最接近实际的是（　　）
A．成年人正常步行的速度约为1.2cm/s
B．普通居民家里卧室门高度大约是4m
C．一名普通成年男性受到的重力大约是70N
D．一个鸡蛋打碎后均匀涂抹在0.5m2的水平桌面上，对桌面的压强大约是1Pa
2．一种塑料挂物钩，它的主要部件是一个中空的“橡胶碗”，如图所示，用它按在比较平滑的墙壁，挂钩掉不下来的原因是（　　）

A．橡胶碗与墙壁之间有吸引力
B．挂物钩受到的重力和大气压力是一对平衡力
C．挂物钩受到的重力与墙壁对挂物钩的摩擦力是一对平衡力
D．橡胶碗内空气被挤出，碗外的大气压力把橡胶碗压在壁上
3．滑板是青少年比较喜欢的一种运动，以下分析合理的是（　　）
A．人和滑板滑行的速度越快，惯性越大
B．滑板底部安装有滚轮，是为了增大对地面的压强
C．人和滑板从运动到静止的过程说明了滑动摩擦力与速度有关
D．在水平面上匀速滑动时，人的重力和滑板对人的支持力是一对平衡力
4．下列事例中属于增大压强应用的是（　　）
A．推土机有两条宽大的履带
B．篆刻刀的刀口很薄
C．火车铁轨下面铺上了枕木
D．滑雪时用了两块大大的滑雪板
5．甲、乙两个完全相同的杯子盛有盐水，将同一枚鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋在两杯中所处的位置如图所示，则（　　）

A．甲杯底所受的液体压强较大
B．鸡蛋在乙杯中受到的浮力较大

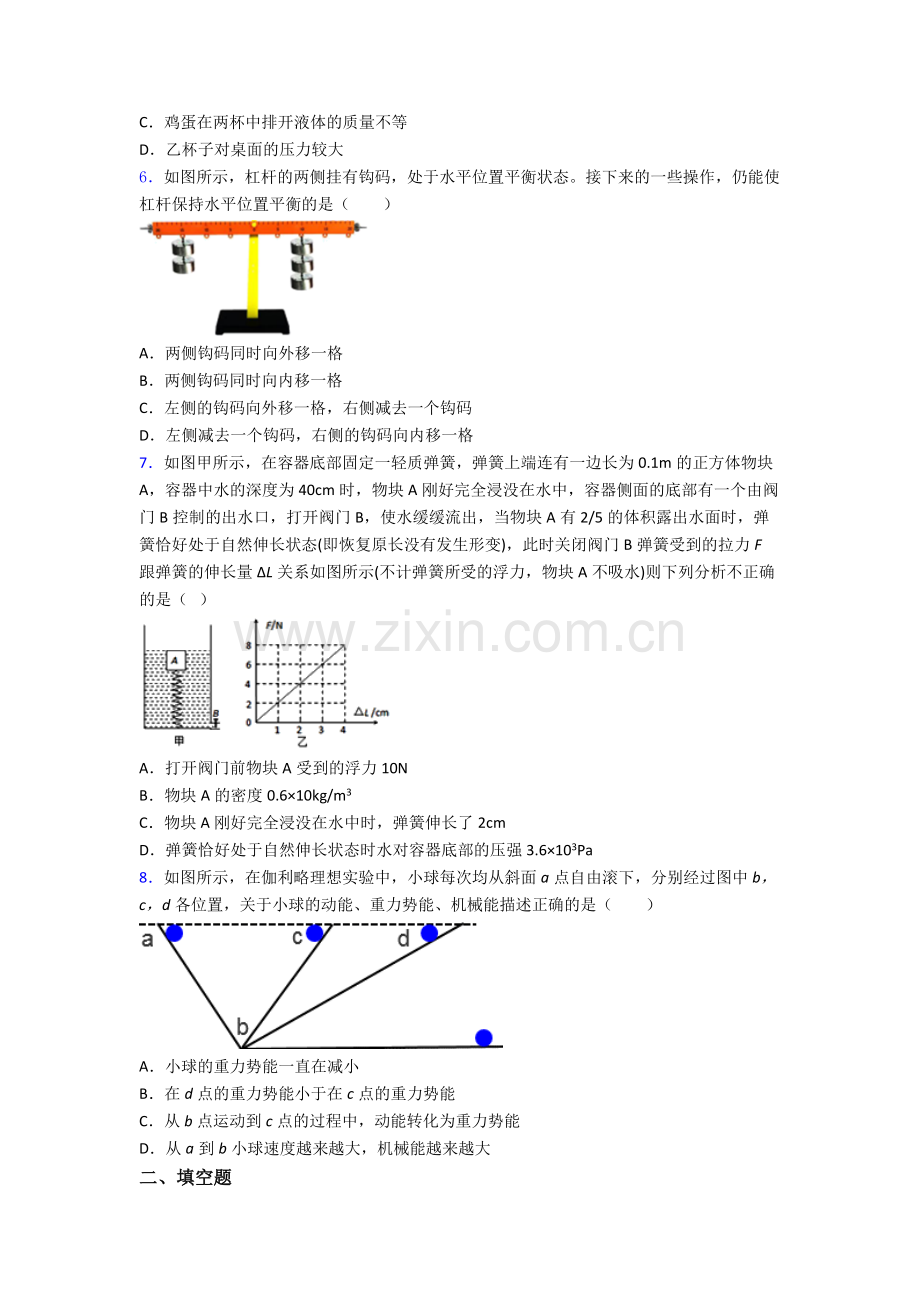

C．鸡蛋在两杯中排开液体的质量不等
D．乙杯子对桌面的压力较大
6．如图所示，杠杆的两侧挂有钩码，处于水平位置平衡状态。接下来的一些操作，仍能使杠杆保持水平位置平衡的是（　　）

A．两侧钩码同时向外移一格
B．两侧钩码同时向内移一格
C．左侧的钩码向外移一格，右侧减去一个钩码
D．左侧减去一个钩码，右侧的钩码向内移一格
7．如图甲所示，在容器底部固定一轻质弹簧，弹簧上端连有一边长为0.1m的正方体物块A，容器中水的深度为40cm时，物块A刚好完全浸没在水中，容器侧面的底部有一个由阀门B控制的出水口，打开阀门B，使水缓缓流出，当物块A有2/5的体积露出水面时，弹簧恰好处于自然伸长状态(即恢复原长没有发生形变)，此时关闭阀门B弹簧受到的拉力F跟弹簧的伸长量ΔL关系如图所示(不计弹簧所受的浮力，物块A不吸水)则下列分析不正确的是（ ）

A．打开阀门前物块A受到的浮力10N
B．物块A的密度0.6×10kg/m3
C．物块A刚好完全浸没在水中时，弹簧伸长了2cm
D．弹簧恰好处于自然伸长状态时水对容器底部的压强3.6×103Pa
8．如图所示，在伽利略理想实验中，小球每次均从斜面a点自由滚下，分别经过图中b，c，d各位置，关于小球的动能、重力势能、机械能描述正确的是（　　）

A．小球的重力势能一直在减小
B．在d点的重力势能小于在c点的重力势能
C．从b点运动到c点的过程中，动能转化为重力势能
D．从a到b小球速度越来越大，机械能越来越大
二、填空题
9．某滑冰运动员在冰冻的河面上滑冰时，突然发现冰面出现了裂纹，这个现象说明了力可以改变物体的______。该机智的运动员马上趴伏在冰面上爬回河岸去，他这样做利用到的物理知识是______。
10．在水平公路上骑自行车的时候，即使不踩踏板，车会由于______前进一段距离，但因为没有继续用力，它最终还是要停下来。这主要是由于不踩踏板时，自行车在前进过程中受到______的作用。
11．将重为2.5N、边长为0.1m的正方体物块，放在水平课桌面中央。该物块对桌面的压力大小为______N，压强为_____Pa。
12．近几年农村的田间有很多无人机进行农药喷洒，如图为四翼无人机，无人机在空中匀速升空的过程中动能 ___________（选填“增大”、“减小”或“不变”），机械能 ___________（选填“增大”、“减小”或“不变”）。

13．放在水平地砖上的一个木箱重200N，小刘同学用10N的力推它没有推动，这时候木箱受到的阻力为______N；用30N的力去推，木箱做匀速直线运动，这是木箱受到的阻力是______N；如果用力推一下木箱使其在地面上滑动，则在撤去推力到木箱停止下来之前的过程中，木箱受到的阻力为______N。
14．暑假即将来临，溺水事件时有发生，同学们要树立安全意识。在河里游泳时最怕遇到漩涡，当人进入漩涡边沿后，往往不由自主地被吸入漩涡中心造成事故。这是因为相对于漩涡边沿，漩涡中心流速______，压强较______，从而形成指向漩涡中心的压力差，把人“吸”进去。
15．在“探究杠杆平衡条件”的实验中杠杆在水平位置平衡（如图甲所示） 。在杠杆一侧挂上3个钩码（如图乙所示），为了使杠杆平衡，应在P点挂______个同样的钩码；若是改用在P点沿虚线方向拉弹簧测力计，则测力计的示数会______（选填“大于”“等于”或“小于”）上述所要挂钩码的总重，因为与竖直方向的力相比较，拉力的力臂______（选填“变小”或“变大”）。

16．浸没在水中的长方体金属块，上、下表面受到水的压力分别为2N、10N，该金属块受到的浮力为______N；若上表面距离水面的深度为0.4m，现用3N的力把金属块提升0.1m，则此力对物体做的功为______ J，此过程中金属块受到的浮力将______（选填“变大”、“不变”或“变小”） （ρ水=1.0×103kg/m3，g取10N/kg）
三、解答题
17．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

18．如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。

19．（1）如图所示，请你画出这个静止在墙角的球所受力的示意图________。

（2）如图所示，用滑轮组沿水平地面拉动物体A，请画出最省力的绕绳方法________。

20．为了选择合适的弹簧制作弹簧测力计，小杨选了甲、乙两根不同的弹簧进行了测试，记录了表一和表二的数据（表一中缺一数据）。
表一：甲弹簧的实验数据
拉力F（N）
0
1
2
3
4
5
6
弹簧长（cm）
5

7
8
9
10
10.5
表二：乙弹簧的实验数据
拉力F（N）
0
1
2
3
4
5
6
弹簧长（cm）
5
5.5
6
6.5
7
7.5
8
（1）分析表中数据，表一中拉力F=1N时，甲弹簧伸长了________cm；
（2）如果根据两只弹簧的性能，都将制成的弹簧测力计量程各自做到最大，则甲弹簧制作成的测力计量程比乙的________（选填“大”或“小”）；
（3）如果要制成准确程度较高的测力计，应选用________弹簧。
21．小琳在探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验，请你完成下列内容。

（1）实验过程中，弹簧测力计___________选填“必须”或“不必”沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小___________选填“大于”、“等于”或“小于”弹簧测力计的示数；
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是________选填“甲”、“乙”或“丙”实验；
（3）比较甲、乙两次实验，是为了探究滑动摩擦力大小与________是否有关；比较________选填“甲”、“乙”、“丙”或“丁”两次实验，可以探究滑动摩擦力大小与接触面粗糙程度是否有关；
（4）比较甲、丁两次实验，小明发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，由此得出结论：滑动摩擦力大小与接触面积的大小有关；你认为他的结论是_______选填“正确”或“错误”的；
（5）实验结束后，小明又对实验装置进行了改进，如图所示，实验后发现效果更好，实验中，小明_________选填“一定”、“不一定”或“一定不”要匀速拉动长木板；
（6）本实验采用的物理方法_________。
二
22．同学们利用压强计等装置“探究液体内部压强的规律”，进行了如图的操作。

（1）小唐把调节好的压强计放在空气中时，U形管两边的液面应该 ______；红红同学发现U形管中两侧液面已有高度差（如图甲所示），接下来的操作是 ______（选填字母）；
A．直接从U形管右侧中倒出适量液体
B．拆除胶管重新安装
（2）正确操作后，分析乙、丙两图的实验现象，初步得出的结论是：同种液体中，液体压强随液体深度的增加而 ______，因此拦河大坝要做成 ______的形状（选填“上窄下宽”或“上宽下窄”）；
（3）玲玲保持丙图中探头的位置不变，并向容器内加入适量的浓盐水，她发现U形管两侧液面的高度差又变大了，于是得出了“在同一深度，液体的密度越大，其内部的压强越大”的结论。她的操作不可靠，原因是加入盐水后液面位置改变了，正确操作是应将探头适当 ______（选填“上移”或“下移”）；
（4）红红用丁装置测量未知液体的密度：在左侧加入适量的水，在右侧缓慢倒入待测液体，直到观察到橡皮膜相平，需要测量的物理量有 ______（多选）；
A．右侧待测液体到容器底的深度h1
B．右侧待测液体到橡皮膜中心的深度h2
C．左侧水到容器底的深度h3
D．左侧水到橡皮膜中心的深度h4
根据你选用的物理量推导出待测液体密度的表达式为ρ＝______（用题中字母和ρ水表示）。
二
23．在学习浮力部分知识时聋萱想要探究“浮力的大小和哪些因素有关”，操作步骤如图 a、b、c、d、e、f所示∶

实验步骤
b
c
d
e
f
测力计示数/N
2.4
2.3
2.2
2.2
2.0
（1）在实验步骤b中物体所受的浮力为______N.
（2）分析实验步骤a、b、c、d，浸在水中的物体所受的浮力与 ______有关；分析______三个实验步骤，浸没在水中的物体所受的浮力与深度______（选填 “有关”或“无关”）。
（3）萱萱用表格中的数据算出了步骤f中液体的密度是______kg/m3。
（4）同组的小鲁同学想用电子秤来测量矿石的密度，实验步骤如下：

①电子秤放在水平桌面上，装有适量水的烧杯放在电子秤上，电子秤示数如图A所示；
②把被测矿石用细线拴好，缓慢放入装有水的烧杯中，矿石未触碰到烧杯底部，电子秤的示数如图B所示，
③然后缓慢放下矿石，让被测矿石沉入烧杯底部，如图C所示。
根据实验步骤中的数据，可测出被测矿石的质量是______g，被测到矿石的密度是______kg/m3

（5）小鲁同学想到还可以利用这一矿石测量未知液体的密度，她进行了如下操作∶
①在圆柱形容器中装适量的这一液体， 将另一平底烧杯放入圆柱形容器的液体中，烧杯静止时容器中液体的深度H1=0.13m，如图甲所示；
②将刚才实验中的矿石擦干水放入烧杯中，此时烧杯静止时露出液面的高度h1=0. 04m，容器中液体的深度H2=0.18m，如图乙所示；
③将矿石拴在烧杯底部，烧杯静止时露出液面的高度为h2=0. 07m，如图丙所示，已知圆柱形容器底部面积为烧杯底面积的2倍。则这一液体的密度为______kg/m3。
24．相关资料表明，大部分重大交通事故是因为汽车超载超速造成的。兴趣小组决定对超载超速问题进行一次模拟探究，经讨论后认为，可以用小球作为理想模型，代替汽车作为研究对象。如图，将小球从高度为h的同一斜面上由静止开始滚下，推动同一小木块向前移动一段距离s后停下，完成甲、乙、丙三次实验，其中h1=h3>h2，mA=mB﹤mC：

小球
质量/g
高度/cm
木块移动的距离/cm
A
10
5
10
B
20
5
18
C
30
5
29
D
10
10
38
E
10
15
86

(1)小球在水平面上越滚越慢最后停下来，是因为小球受到了 _________的作用；
(2)小球在滚下斜面的过程中，它的______能转化为动能，实验中超载超速带来的危害程度用 _____（选填“高度h”或“距离s”）大小来反映的。
(3)分析比较 _______两次实验可得，小球质量相同时，速度越大，动能越 _______ 从而反映出超速带来的危害程度。
(4)分析比较 ______两次实验可得，小球速度相同时，质量越大，动能越大；从而反映出超载带来的危害程度。
(5)为比较超载超速带来的危害程度，兴趣小组利用上述器材进行定量研究。得到数据如表，请根据上表数据分析，货车超载与超速两者相比，潜在危害较大的是 __________。
25．在探究杠杆平衡条件的实验中：
（1）如图所示，若杠杆在使用前左端低、右端高，要使它在水平位置平衡，应将杠杆右端的螺母向 ___________（选填“左”或“右”）调节至平衡。杠杆平衡后，在整个实验过程中，___________（选填“可以”或“不可以”）再旋动两侧的螺母；
（2）下列实验步骤中：
A．将杠杆放在支架上，调节杠杆两端的平衡螺母，使杠杆在水平位置平衡；
B．计算每次实验中和的大小，根据计算结果得出杠杆的平衡条件；
C．再次改变钩码的个数或位置，重复实验；
D．记下动力、动力臂、阻力和阻力臂的大小，将数据填入表格中；
E.将钩码挂在杠杆的两边，改变钩码的位置，使杠杆在水平位置重新平衡；
正确的顺序是 ___________（填字母）；
（3）每个钩码重1N，杠杆上每格长度是4cm。如表是某同学记录的实验数据。
次数
F1/N
/cm
F2/N
/cm
1
1
8
2
4
2
2
8
1
16
3
2
12
3
______
将第3次实验数据补充完整；
（4）分析上述数据，可得出杠杆的平衡条件是：___________。

26．如图所示，一个质量为0.2kg，底面积为0.01m2的容器中盛有0.6kg的水，水深5cm，（ρ水=1.0×103kg/m3），求：
（1）容器和水的重力；
（2）容器对水平桌面的压强；
（3）水对容器底的压力。

27．用弹簧测力计悬挂一个密度为1.5g/cm3的圆柱形物体A，将其慢慢浸到盛满水的溢水杯中，在溢水口下方放置一个空烧杯，如图甲所示。依次测出A的下表面下降的高度h和对应的弹簧测力计示数 F，绘制了如图乙所示的图像。求：
（1）物体所受最大浮力；
（2）求图乙中 Fx 的值为多大；
（3）若换用另一种液体测量时，测得图乙中 Fx=1.2 N，则该液体密度为多少?

28．如图所示，通过滑轮组用200N的拉力在20s内将重为480N的物体匀速提高2m，（不计绳重和摩擦），求：
（1）动滑轮重；
（2）滑轮组的机械效率；
（3）拉力的功率；
（4）若重物再增加150N，要使重物匀速上升，作用在绳自由端的拉力。

【参考答案】
一、选择题
1．D
解析：D
【详解】
A．成年人正常步行的速度约为1.2m/s左右，故A不符合题意；
B． 普通居民家里卧室门高度大约是2m左右，故B不符合题意；
C．一名普通成年男性质量大约为70kg，根据，重力约为700N左右，故C不符合题意；
D．一个鸡蛋大约0.5N，根据，打碎后均匀涂抹在0.5m2的水平桌面上，对桌面的压强大约是1Pa，故D符合题意。
故选D。
2．C
解析：C
【详解】
AD．吸盘不会掉下是因为有摩擦力，不是因为壁和橡胶之间有吸引力，故AD错误；
B．挂物钩受到物体的拉力和大气压力大小不等，方向相互垂直，不是平衡力，故B错误；
C．用力将挂物钩的吸盘紧压在墙壁上，将塑料吸盘中的空气排出，松手后，由于吸盘内的空气减少，内部气压小于外界大气压，外界大气压将吸盘紧压在墙壁上；这样，吸盘与墙壁之间产生了一个很大的摩擦力；这个摩擦力与物体的重力大小相等，方向相反，同一直线，都作用在吸盘上，是一对平衡力，故C正确。
故选C。
3．D
解析：D
【详解】
A．人和滑板滑行的速度越快，则动能越大，而速度的大小不会影响物体的惯性，故A不符合题意；
B．滑板底部装有滚轮，是为了将滑动摩擦变为滚动摩擦，从而减小地面对滑板的摩擦力，故B不符合题意；
C．人和滑板从运动到静止，是由于受到地面阻力的作用，说明力能改变物体的运动状态，故C不符合题意；
D．在水平面上匀速滑动时，人受到的重力和滑板对人的支持力大小相等，方向相反，同时作用在人的身上，是一对平衡力，故D符合题意。
故选D。
4．B
解析：B
【详解】
A．推土机有两条宽大的履带，是在压力一定时，通过增大受力面积来减小压强，故A不符合题意；
B．篆刻刀的刀口很薄，是在压力一定时，通过减小受力面积来增大压强，故B符合题意；
C．火车铁轨下面铺上了枕木，是在压力一定时，通过增大受力面积来减小压强，故C不符合题意；
D．滑雪时用了两块大大的滑雪板，是在压力一定时，通过增大受力面积来减小压强，故D不符合题意；
故选B。
5．D
解析：D
【详解】
A．由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件可知
ρ液甲＝ρ物，ρ液乙＞ρ物
所以
ρ液甲＜ρ液乙
由于两杯中液面相平，根据p＝ρgh可知：乙杯底所受的液体压强大于甲杯底所受的液体压强，故A错误；
B．根据物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，故B错误；
C．鸡蛋在两杯中受到的浮力相等，根据
F浮＝G排＝m排g
可知：鸡蛋排开液体的质量相同，故C错误；
D．由于鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，根据浮沉条件和阿基米德原理可知
G鸡蛋＝F甲浮＝G排甲，G鸡蛋＝F乙浮＝G排乙
甲、乙杯子对桌面的压力分别为
F甲＝G杯+G甲剩+G鸡蛋＝G杯+G甲剩+G排甲＝G杯+ρ甲V甲剩g+ρ甲V排甲g＝G杯+ρ甲(V甲剩+V排甲)g
F乙＝G杯+G乙剩+G鸡蛋＝G杯+G乙剩+G排乙＝G杯+ρ乙V乙剩g+ρ乙V排乙g＝G杯+ρ乙(V乙剩+V排乙)g
由于当鸡蛋静止时，两个杯子中液面恰好相平，则
V甲剩+V排甲＝V乙剩+V排乙
所以
F甲＜F乙
即：乙杯子对桌面的压力较大，故D正确。
故选D。
6．D
解析：D
【详解】
设一个钩码的重力为G，一个小格的长度为L
A．将杠杆两侧的钩码同时各向外移动一小格，则
左端
右端
则

故杠杆向右端下倾，故A不符合题意；
B．将杠杆两侧的钩码同时各向内移动一小格，则
左端
右端
则

故杠杆向左端下倾，故B不符合题意；
C．左侧的钩码向外移一格，右侧减去一个钩码，则
左端
右端
则

故杠杆向左端下倾，故C不符合题意；
D．左侧减去一个钩码，右侧的钩码向内移一格
左端
右端
则

故杠杆向左端下倾，故D符合题意；
故选D。
7．D
解析：D
【详解】
A．打开阀门前，物块A刚好完全浸没在水中，则
V排＝VA＝(0.1 m)3＝1×10−3m3
所以
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10−3m3＝10N
故A正确；
B．当弹簧恰好处于自然伸长状态，物块A是处于漂浮状态，故F浮＝G得
ρ水gV排＝ρAgVA
所以
ρ水×VA＝ρAVA
则
ρA＝ρ水＝ρ水＝×1.0×103kg/m3＝0.6×103kg/m3
故B正确；
CD．漂浮时，物块受平衡力，由题意知
G＝F′浮＝ρ水gV′排＝1.0×103kg/m3×10N/kg×(1−)×1×10−3m3＝6N
全部浸没时，根据物块A受平衡力作用可知：弹力
F＝F浮−G＝10N−6N＝4N
由图象可知此时弹簧伸长了ΔL＝2cm，所以弹簧处于自然状态时水深
h＝40cm−25×10cm−2cm＝34cm＝0.34m
水对容器底部压强
p＝ρ水gh＝1.0×103kg/m3×10N/kg×0.34m＝3.4×103Pa
故C正确，D错误。
故选D。
8．C
解析：C
【详解】
A．小球从a到b的过程中，高度变小，重力势能减小，从b到c或d的过程，高度增大，重力势能增加，所以不同的过程重力势能的变化不同，故A错误；
B．c、d两点在同一高度，所以小球在这两点的重力势能相等，故B错误；
C．小球从b点到c点的过程中，动能减小，重力势能增大，是动能转化为重力势能，故C正确；
D．在伽利略理想实验中，机械能是守恒的，所以从a点到b点，小球的机械能不变，故D错误。
故选C。
二、填空题
9．形状 见详解
【详解】
[1]滑冰运动员在冰冻的河面上滑冰时，对冰面有向下的压力，突然发现冰面出现了裂纹，这个现象说明了力可以改变物体的形状。
[2]该机智的运动员马上趴伏在冰面上爬回河岸去，他这样做利用在压力一定时，增大受力面积来减小压强。
10．惯性 阻力
【详解】
[1]骑自行车的时候，即使不踩踏板，车都会向前运动一段距离，这是因为自行车具有惯性，能维持原来的运动状态。
[2]运动的物体最终停下来是因为受到了阻力，不踩踏板，自行车停下来是因为自行车在运动过程中受到了阻力。
11．5 250
【详解】
[1]物块放在桌面上，物块的重量被桌面全部承担，所以物块对桌面的压力等于物块的重力，所以物块对桌面压力为2.5N。
[2]物块和桌面的接触面积等于物块的底面积，则接触面积为

物块对桌面的压强为

12．不变 增大
【详解】
[1]无人机在空中匀速升空的过程中，其质量不变（未喷洒农药），速度不变，则动能不变。
[2]无人机在空中匀速升空，高度增大，则重力势能增大，因机械能等于动能与势能的总和，所以其机械能增大。
13．30 30
【详解】
[1]由于没推动木箱时，说明处于静止状态，即水平方向受到的推力和阻力是平衡力，所以推力与静摩擦力相等，大小都是10N。
[2]木箱做匀速直线运动，处于平衡状态，受到的力是平衡力，所以推力与滑动摩擦力相等，大小都是30N。
[3]撤去推力到木箱停止下来之前的过程中，与滑动摩擦力有关的两个因素都没有发生变化，所以滑动摩擦力大小不变，还是30N。
14．大 小
【详解】
[1][2]在液体中流速越大的位置，压强越小。相对于漩涡边沿，漩涡中心流速大，压强较小，漩涡边沿流速小，压强较大，从而形成指向漩涡中心的压力差，把人“吸”进去。
15．大于 变小
【详解】
[1]设杠杆上每格的长度为L，每个钩码的重力为G，则由杠杆的平衡条件可知
解得n=2，即应在P点挂2个同样的钩码。
[2][3]力臂为支点到力作用线的距离，若是
解析：大于 变小
【详解】
[1]设杠杆上每格的长度为L，每个钩码的重力为G，则由杠杆的平衡条件可知

解得n=2，即应在P点挂2个同样的钩码。
[2][3]力臂为支点到力作用线的距离，若是改用在P点沿虚线方向拉弹簧测力计，与竖直方向的力相比较，拉力的力臂将变小，由杠杆平衡条件可知，测力计的示数会大于上述所要挂钩码的总重。
16．0.3 不变
【详解】
[1]由浮力的产生原因可知，该金属块受到的浮力为
[2]用3N的力把金属块提升0.1m，则此力对物体做的功
[3]原来金属块的上表面距离水面的深度为0.4m
解析：0.3 不变
【详解】
[1]由浮力的产生原因可知，该金属块受到的浮力为

[2]用3N的力把金属块提升0.1m，则此力对物体做的功

[3]原来金属块的上表面距离水面的深度为0.4m，把金属块提升0.1m，金属块未露出水面，其排开水的体积不变，根据公式可知，金属块受到的浮力大小不变。
三、解答题
17．【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

18．【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图
解析：
【详解】
由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图

19．【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡
解析：
【详解】
（1）[1]球静止在墙角时，与竖直墙面没有挤压，则球与竖直墙面之间没有力作用，只受到自身重力和地面给的支持力作用，球静止在墙角，则球受到的重力与支持力是一对大小相等的平衡力。过球的重心分别沿竖直向上和竖直向下的方向画一条有向线段表示支持力F和重力G。如图所示

（2）[2]用滑轮组沿水平地面拉动物体A，要求最省力，根据滑轮组的工作特点“动滑轮上绳子段数越多越省力”可知动滑轮上绳子段数为3时最省力，则绳子应该从动滑轮的挂钩开始经过定滑轮，再绕过动滑轮。如图所示

20．小 甲
【详解】
（1）[1]由表格一知，拉力F与弹簧伸长量是一个定值，所以
解得
拉力为1N时，甲弹簧伸长量为
L=1cm
（2）[2]由表格数据知，当甲弹簧受到的拉力为6N时，拉
解析：小 甲
【详解】
（1）[1]由表格一知，拉力F与弹簧伸长量是一个定值，所以

解得
拉力为1N时，甲弹簧伸长量为
L=1cm
（2）[2]由表格数据知，当甲弹簧受到的拉力为6N时，拉力与弹簧的伸长量不成正比，即此时弹簧发生的形变不是弹性形变，那么它能受到的最大拉力为5N，即此弹簧制成的测力计的量程为0~5N，而乙弹簧能承受的最大拉力为6N，即此弹簧制成的测力计的量程为0~6N，那么甲弹簧制作成的测力计量程比乙的小。
（3）[3]甲弹簧所受的拉力每增加1N，弹簧的伸长也增加1cm，而乙弹簧所受的拉力每增加1N，弹簧的伸长增加为0.5cm。则甲制成的弹簧测力计的分度值可更小，刻度线可更清晰。那么甲制成的测力计准确度更高。
21．必须 等于 甲 压力大小 乙、丙 错误 不一定 控制变量法
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水
解析：必须 等于 甲 压力大小 乙、丙 错误 不一定 控制变量法
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时摩擦力和拉力是一对平衡力，根据二力平衡条件可知此时滑动摩擦力与拉力的大小相等。
（2）（3）[3][4][5]甲、乙两图，接触面粗糙程度相同，乙比甲的压力大，研究的是摩擦力与压力大小有关，得到结论：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大；乙、丙两图，压力相同，丙比乙接触面粗糙，研究的是摩擦力与接触面粗糙程度有关，得到结论：当压力相同时，接触面越粗糙，滑动摩擦力越大；故在甲、乙、丙三次实验中，滑动摩擦力最小的是甲。
（4）[6]由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力和接触面面积不同，由于没有控制物体间的压力相同，他的结论是错误的。
（5）[7]由图所示实验可知，拉动木板时物块A处于平衡状态，滑动摩擦力等于弹簧测力计的拉力，与木板运动情况无关，故实验时不一定要匀速拉动长木板。
（6）[8]由上面分析可知，研究与压力关系时，接触面粗糙程度不变；研究与接触面粗糙程度关系时，压力不变，所以该实验用到了控制变量法。
二
22．相平 B 增大 上窄下宽 上移 BD
【详解】
（1）[1]若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，就会有漏气现象，因此U形管两边液柱的高
解析：相平 B 增大 上窄下宽 上移 BD
【详解】
（1）[1]若压强计的气密性很差，用手指不论轻压还是重压橡皮膜时，就会有漏气现象，因此U形管两边液柱的高度差变化小；调节好的压强计放在空气中时，橡皮膜不受液体的压强，因此U形管两边的液面应该相平。
[2]进行调节时，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的；故选B。
（2）[3][4]正确操作后，分析乙、丙两图知，液体密度相同，乙中深度较大，液体产生的压强较大，初步得出的结论是：同种液体中，液体压强随液体深度的增加而增大，因此拦河大坝要做成上窄下宽的形状。
（3）[5]研究液体压强与密度的关系，要控制液体的深度相同；保持丙图中探头的位置不变，并向容器内加入适量的浓盐水，密度增大的同时，液体深度也增大了，没有控制液体的深度不变；为控制深度相同，正确操作是应将探头适当上移。
（4）[6][7]左侧加入适量的水，在右侧缓慢倒入待测液体，直到观察到橡皮膜相平，则左右液体产生的压强相同，即
ρ水gh4＝ρgh2
故液体的密度

故需要测量的物理量是：右侧待测液体到橡皮膜中心的深度h2，左侧水到橡皮膜中心的深度h4。故选BD。
二
23．3 排开液体的体积 ade 无关 1.4103 300 2. 5103 1.5103
【详解】
[1]弹簧测力计的分度值为0.1N，由指针位置可知，
解析：3 排开液体的体积 ade 无关 1.4103 300 2. 5103 1.5103
【详解】
[1]弹簧测力计的分度值为0.1N，由指针位置可知，A步骤所示弹簧测力计的示数为2.7N，由表格数据可知，在实验步骤b中拉力为2.4N，则步骤b中物体所受浮力
F浮 =G-F拉=2.7N-2.4N=0.3N
[2][3][4]由a、b、c、d所示实验可知物体排开水的体积越大，物体受到的浮力越大，由此可知：浸在水中的物体所受浮力大小跟物体排开液体的体积有关。由a、d、e实验可知，物体排开液体体积相同液体密度相同，物体所处的深度不同，物体受到的浮力相同，说明物体在同种液体、排开相同体积时，所受浮力大小跟浸没在液体的深度无关。
[5] 在f图中，V排1=V物，由实验步骤a、d可知，物体在水中受到的浮力
F浮1=G-F拉1=2.7N-2.2N=0.5N
由F浮=水gV排1可得
V排1510-3m3
在f图中，物体受到的浮力
F浮＇G-F拉＇=2.7N-2.0N=0.7N=液gV排2
V排1=V物 V排2
即
0.7N=液gV排2液0N/kg510-3m3
所以
液=1.4103kg/m3
[6] 电子秤放在水平桌面上装有适量水的烧杯放在电子秤上，电子秤示数如图A所示，把被测矿石用细线栓好、缓慢放入装水水的烧杯中，示数如图C所示，则被测矿石的的质量为
m石=650g-350g=300g
[7] 把被测矿石用细线拴好，缓慢放入装有水的烧杯中，矿石未触碰到烧杯底部，电子秤的示数如图B所示，则矿石浸没在水中所受到的浮力为
F浮=Δmg=(470-350)kg10N/kg=1.2N
根据阿基米德定律可知：F浮=水gV排3，又有G=mg=石gV石，且石块排开水的体积等于石块体积，两式联立可得
石2.5103kg/m3
[8]由题可得
F浮石=液gV排4=液(H2-H1)Sg=m石g
因为F浮乙=F浮丙，所以假设烧杯高为h，则
F浮乙=液gV排乙液g(h-h1)S ---------①
F浮丙=液gV排丙液g[V石+(h-h2)S] --------②
整理①②得
V石=(h2-h1)S
因为
石液
所以
液石2.5103kg/m31.5103kg/m3
24．摩擦力 重力势 距离S 甲乙 大 甲丙 超速
【详解】
(1)[1]小球在水平面上滚动时受到（滚动）摩擦力的作用，故越滚越慢最后停下来。
(2)[2][3
解析：摩擦力 重力势 距离S 甲乙 大 甲丙 超速
【详解】
(1)[1]小球在水平面上滚动时受到（滚动）摩擦力的作用，故越滚越慢最后停下来。
(2)[2][3]小球在滚下斜面的过程中，重力势能减小动能增加，故重力势能转化为动能；实验中超载超速带来的危害程度用小球推动同一小木块向前移动的距离大小来反映，距离越大，危害程度越高。
(3)[4][5]比较甲乙两次实验可得，小球质量相同时，速度越大，木块被推动的距离越大，故可得小球质量相同时，速度越大，动能越大。
(4)[6] 比较甲丙两次实验可得，小球速度相同时，质量越大，木块被推动的距离越大，故可得小球速度相同时，质量越大，动能越大。
(5)[7]比较A、 B、 C三个小球，高度相同，质量变为2倍、3倍，木块滑动的距离也基本上是2倍、3倍，即动能也是2倍、3倍；比较A、D、 E三个小球，质量相同，高度变为2倍、3倍，木块滑动的距离基本上是4倍、9倍，即动能也是4倍、9倍；所以速度对物体的动能影响更大，当超速发生交通事故时，由此造成的危害更严重。
25．右 不可以 AEDCB 8
【详解】
（1）[1][2]在使用此杠杆前发现左端低，右端高，说明杠杆的重心偏左，要使它在水平位置平衡，左、右两端的螺母（或一端的螺母）
解析：右 不可以 AEDCB 8
【详解】
（1）[1][2]在使用此杠杆前发现左端低，右端高，说明杠杆的重心偏左，要使它在水平位置平衡，左、右两端的螺母（或一端的螺母）都要向杠杆上翘的右端调节。所以可以将杠杆右端的平衡螺母向右调节，也可以将左端的平衡螺母向右调节，此后，在整个实验过程中，螺母再调节会改变杠杆重心的位置，使杠杆重力对杠杆平衡又产生影响，因此不能再旋动两侧的平衡螺母。
（2）[3]经分析，探究杠杆平衡的步骤为
A．调节杠杆两端的平衡螺母，使杠杆在水平位置平衡。
E．将钩码挂在杠杆的支上点两边，先改变动力或动力臂的大小，然后调节阻力或阻力臂的大小，使杠杆在水平位置重新平衡。
D．记下动力、动力臂、阻力和阻力臂的大小，将数据填入表格中。
C．改变钩码的个数和位置，重复实验。
B．计算每次实验中和的大小，根据计算结果得出杠杆的平衡条件。
故正确的顺序是AEDCB。
（3）[4]根据知，第3次实验中

（4）[5]由表格中数据知，动力、动力臂的乘积等于阻力、阻力臂的乘积，可得杠杆平衡条件是。
26．（1）8N；（2）500Pa；（3）5N
【详解】
解：（1）容器和水的重力
G总=(m容+m水)g=(0.2kg+0.6kg)×10N/kg=8N
（2）容器对水平桌面的压力
F=G总=8N
容器
解析：（1）8N；（2）500Pa；（3）5N
【详解】
解：（1）容器和水的重力
G总=(m容+m水)g=(0.2kg+0.6kg)×10N/kg=8N
（2）容器对水平桌面的压力
F=G总=8N
容器对水平桌面的压强

（3）容器内水
