八年级物理下册作图题试卷易错题(Word版含答案).doc

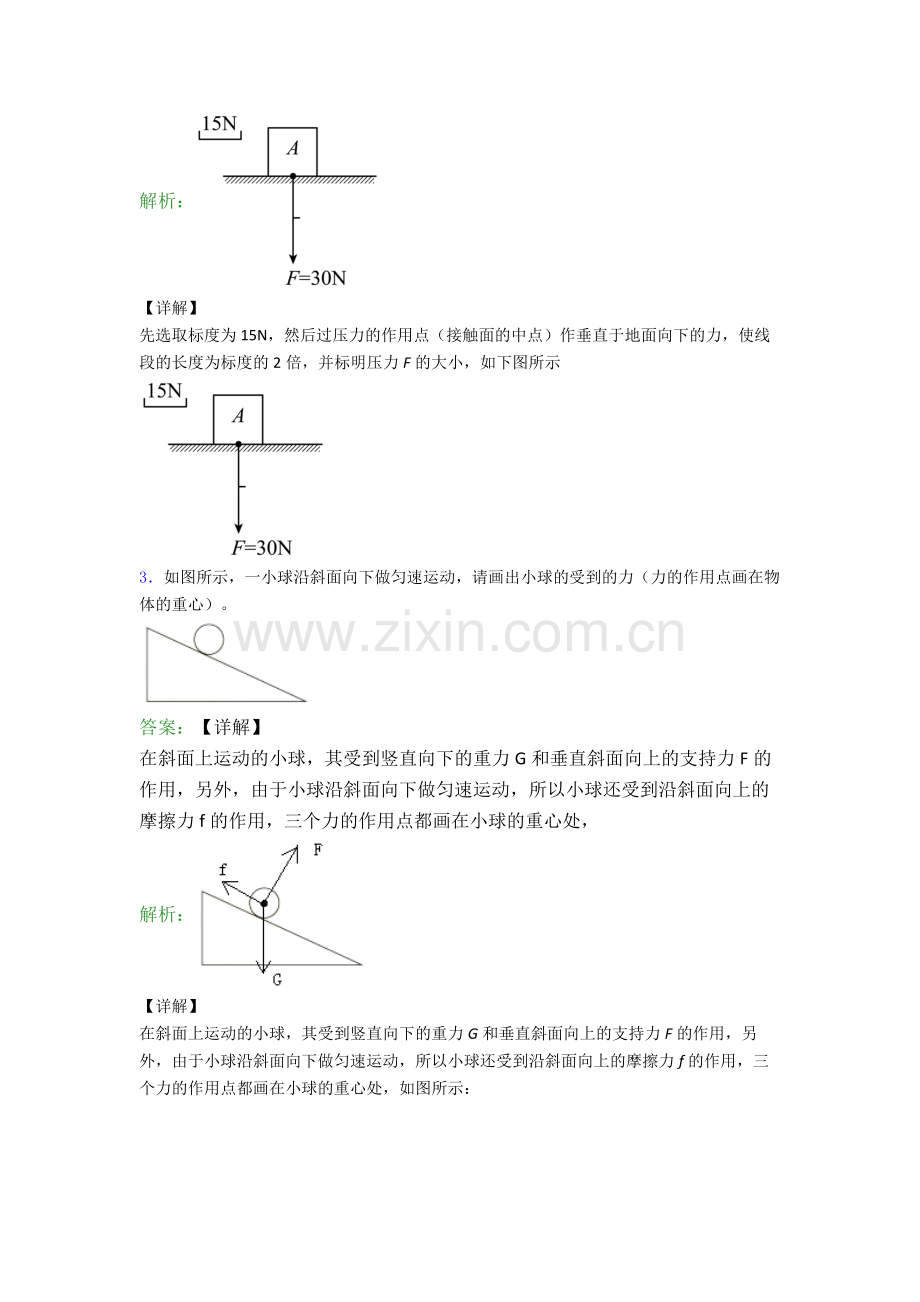

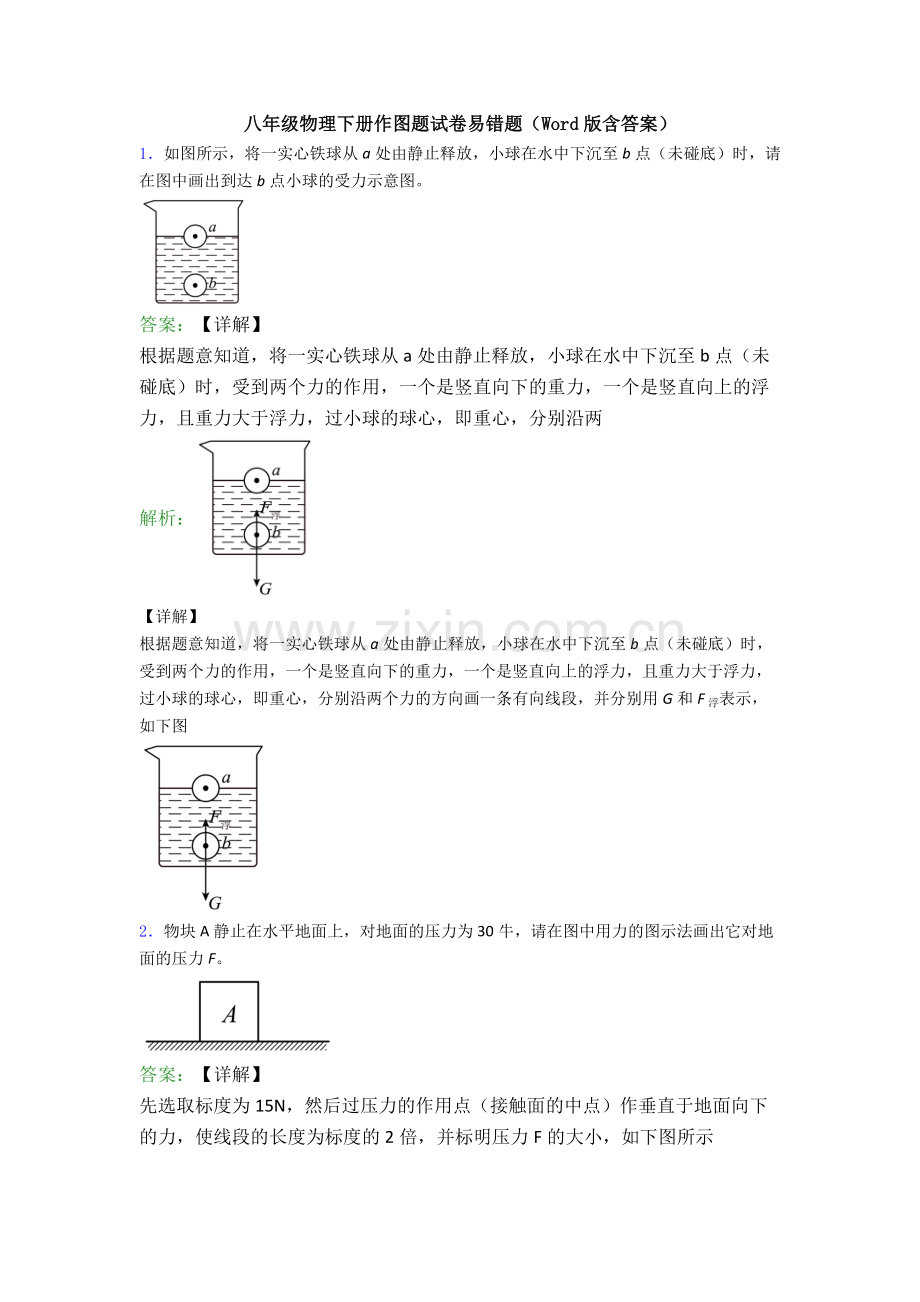

八年级物理下册作图题试卷易错题（Word版含答案）1如图所示，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，请在图中画出到达b点小球的受力示意图。答案：【详解】根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两解析：【详解】根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两个力的方向画一条有向线段，并分别用G和F 浮表示，如下图2物块A静止在水平地面上，对地面的压力为30牛，请在图中用力的图示法画出它对地面的压力F。答案：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示解析：【详解】先选取标度为15N，然后过压力的作用点（接触面的中点）作垂直于地面向下的力，使线段的长度为标度的2倍，并标明压力F的大小，如下图所示3如图所示，一小球沿斜面向下做匀速运动，请画出小球的受到的力（力的作用点画在物体的重心）。答案：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，解析：【详解】在斜面上运动的小球，其受到竖直向下的重力G和垂直斜面向上的支持力F的作用，另外，由于小球沿斜面向下做匀速运动，所以小球还受到沿斜面向上的摩擦力f的作用，三个力的作用点都画在小球的重心处，如图所示：4如图所示，重为3牛的小球悬浮在盛水的杯中。请用力的图示法画出小球所受浮力。答案：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。解析：【详解】小球悬浮在盛水的杯中，浮力等于重力，并且所受浮力的方向是竖直向上的.我们可以从重心开始竖直向上画一条带箭头的线段表示出浮力，选择合适的标度，并标出浮力大小，如图所示：。5如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。答案：【详解】物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：解析：【详解】物体被弹簧测力计吊着浸没在水中，物体受到竖直向下的重力G、竖直向上的拉力F拉和浮力F浮的作用，力的作用点均在物体的重心，如下图所示：6如图是是我们经常敲取瓶盖的起子。请在图中画出作用在A点最小的力F及在B点作出阻力F2。答案：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图解析：【详解】由图示可知，O为支点，要使力最小，力臂最长，连接OA为最长的动力臂L，过A点作OA的垂线即为最小的力F，方向向上，在B点作出竖直向下的阻力F2。如下图7画出图中F2的力臂，并在B点画出使杠杆平衡时最省力的力F1。答案：【详解】反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转解析：【详解】反向延长力F2的作用线，从支点向力的作用线引垂线段，垂线段的长即为力臂L2；由题意知，最长的动力臂为OB，连接OB即为最长动力臂，又因为F2使杠杆沿顺时针转动，所以F1应使杠杆沿逆时针转动，因此F1方向应垂直OB向上，如图所示： 。8如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：9如图所示，画出铅球对手的作用力F对支点O的力臂l。答案：【详解】过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：解析：【详解】过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：10如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。答案：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图解析：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图11要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。答案：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。解析：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。12工人站在地面上利用滑轮组将货物提升，请画出合理的绕线方法。答案：【详解】根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。解析：【详解】根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。13要提升的重物重为500N ，用来串绕滑轮组的绳子能随的拉力是200N请，画出滑轮组的绕线。答案：【详解】假设不计动滑轮重力和摩擦，根据 可得所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图解析：【详解】假设不计动滑轮重力和摩擦，根据 可得所以承担物重的绳子股数n至少等于3；拉力方向应该向上，依次绕过动滑轮、定滑轮，如图14如图所示，以笔代线组装成最省力的滑轮组。答案：【详解】要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：解析：【详解】要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：15站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。答案：【详解】人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：解析：【详解】人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
