八年级下册物理作图题试卷模拟练习卷（Word版含解析）

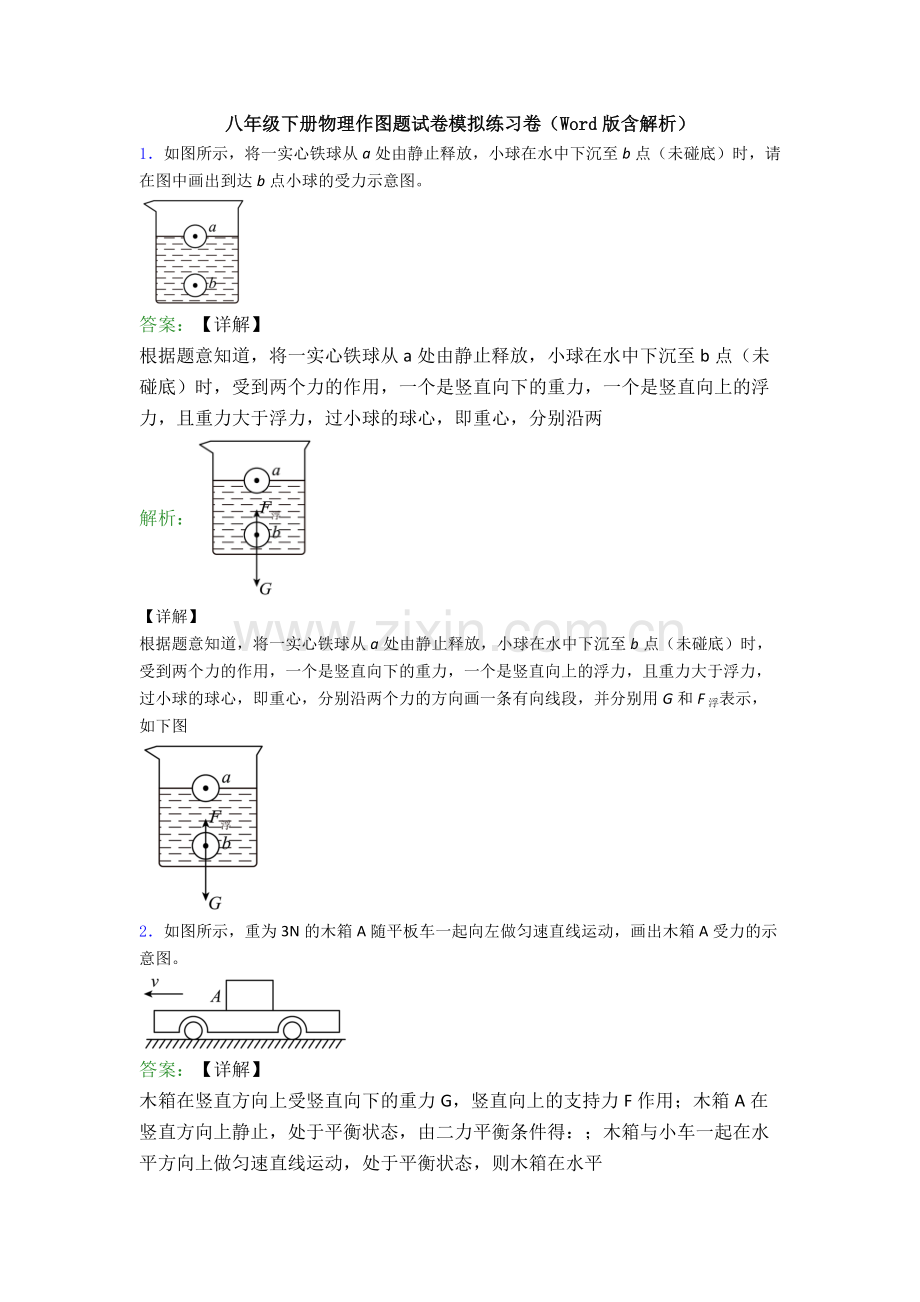

1．如图所示，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，请在图中画出到达b点小球的受力示意图。

答案：【详解】
根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两
解析：
【详解】
根据题意知道，将一实心铁球从a处由静止释放，小球在水中下沉至b点（未碰底）时，受到两个力的作用，一个是竖直向下的重力，一个是竖直向上的浮力，且重力大于浮力，过小球的球心，即重心，分别沿两个力的方向画一条有向线段，并分别用G和F 浮表示，如下图

2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

答案：【详解】
木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平
解析：
【详解】
木箱在竖直方向上受竖直向下的重力G，竖直向上的支持力F作用；木箱A在竖直方向上静止，处于平衡状态，由二力平衡条件得：；木箱与小车一起在水平方向上做匀速直线运动，处于平衡状态，则木箱在水平方向上不受力；从木箱A的重心沿重力与支持力的方向作出两力的示意图。如图所示：

3．如图所示，重为5N的木块静止在斜面上，斜面对它的支持力为4N，请画出斜面对木块的支持力和木块对斜面的压力的示意图。

答案：【详解】
支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对
解析：
【详解】
支持力F的作用点可画在物体的重心上，支持力的方向垂直于斜面向上，大小为4N；木块对斜面的压力的方向是垂直于斜面向下的，作用点画在接触面的中点处。斜面对物体的支持力和物体对斜面的压力是一对相互作用力，二者大小相等，如图所示：

4．重为6牛的小球漂浮在水面上，请在图中用力的图示法画出小球所受的浮力。

答案：【详解】
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图
解析：
【详解】
因为重力与浮力是一对平衡力，大小相等，方向相反，作用在同一直线上，由重力的大小和方向知道，浮力的大小为6N，方向竖直向上，作用点在小球重心，设标度为3N，力的图示如下图

5．如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。

答案：【详解】
木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为
f=F=2N
作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：
解析：
【详解】
木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为
f=F=2N
作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：

6．图中，轻质杠杆OA在力F1、F2的作用下处于静止状态，l2为力F2的力臂。在图中画出力F1的力臂l1、力F2的示意图。

答案：【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：
解析：
【详解】
过支点O作F1作用线的垂线段，即为动力臂l1；过力臂l2的下端作垂直于l2的直线，与杠杆的交点B为力F2的作用点，方向斜向左下方，如下图所示：

7．仰卧起坐运动是以臀部为支点O，利用腹部发力，带动人体上半身往上运动，若腹部施力位置为M，请画出最小动力F。

答案：【详解】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作
解析：
【详解】
由杠杆平衡条件F1l1＝F2l2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OM作为动力臂最长，根据杠杆平衡原理可知动力的方向应该向上，过M点垂直于OM作最小力F的示意图，如下图所示：

8．如图所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动。请在C点画出这个最小力F的示意图，并标出它的力臂L。

答案：【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画
解析：
【详解】
根据杠杆平衡的条件可知，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长，连接AC，则AC就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，据此可画出最小的动力；如图所示：

9．如图所示，硬棒 AC 绕O 点转动，在 B 点施加动力 F1时，棒刚好处于静止状态请你画出阻力 F2的力臂L2和作用在 B 点的最小动力 F1。

答案：【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以
解析：
【详解】
由题知道，O 为支点，延长 F2 的作用线，从O 点作 F2 作用线的垂线即为 L2；阻力与阻力臂一定时，根据杠杆的平衡条件，若动力臂最长，则要使施加的力最小。作用在 B 点的力，当以 OB为动力臂时为最长力臂，从 B 点作 OB 的垂线，方向向上，即为最小动力 F1，如下图

10．如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。

答案：【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：
解析：
【详解】
杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：

11．（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。

（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。

答案：（1）绕线正确1分，标记拉力F方向1分。
（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下
解析：（1）绕线正确1分，标记拉力F方向1分。

（2）2个力正确1分，全部正确2分。
【详解】
（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下

（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下

12．（1）如图所示，人站在地面上用滑轮组提起物体，画出最省力的绕线。

（2）如图用最省力的绕绳方式，把重物G提起，请用笔画线代替绳索，将它们连接起来。

答案：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示
（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：
解析：（1）；（2）
【详解】
（1）由于既可以省力又可以改变力的方向，人站在下面，所以拉力的方向必须向下，则从定滑轮开始绕起，如图所示

（2）由4股绳子承担重物最省力，从定滑轮上开始缠绕，如图所示：

13．如图，请你用笔画线代表绳子画出既省力又能改变力的方向的绕线方法。

答案：【详解】
由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：
解析：
【详解】
由题意知，拉力方向应向下，故绳子先连接定滑轮的下端的挂钩，然后依次绕过动滑轮、定滑轮，如图所示：

14．如左图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。在下图中画出滑轮组最省力的绕线方式。

答案：（1）
（2）
【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所
解析：（1）

（2）

【详解】
（1）物块G的重力方向始终是竖直向下的，重力的作用点在物体的重心上；画出动力F的作用线反向延长线，从支点向这条力的作用线作垂线，支点到垂足的距离就是力F的力臂，如下图所示：

（2）图中滑轮组有两种绕线方法，一种是由两根绳子承担重物，一种是由三根绳子承担重物，要想最省力，应选用三根绳子承担的绕法，即从动滑轮的上挂钩开始缠绕，如图所示：

15．在图中画出滑轮组最省力的绕线方法，并在绳的末端标出力的方向。

答案：【详解】
连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
解析：
【详解】
连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
