部编版八年级下册物理作图题试卷检测题(WORD版含答案).doc

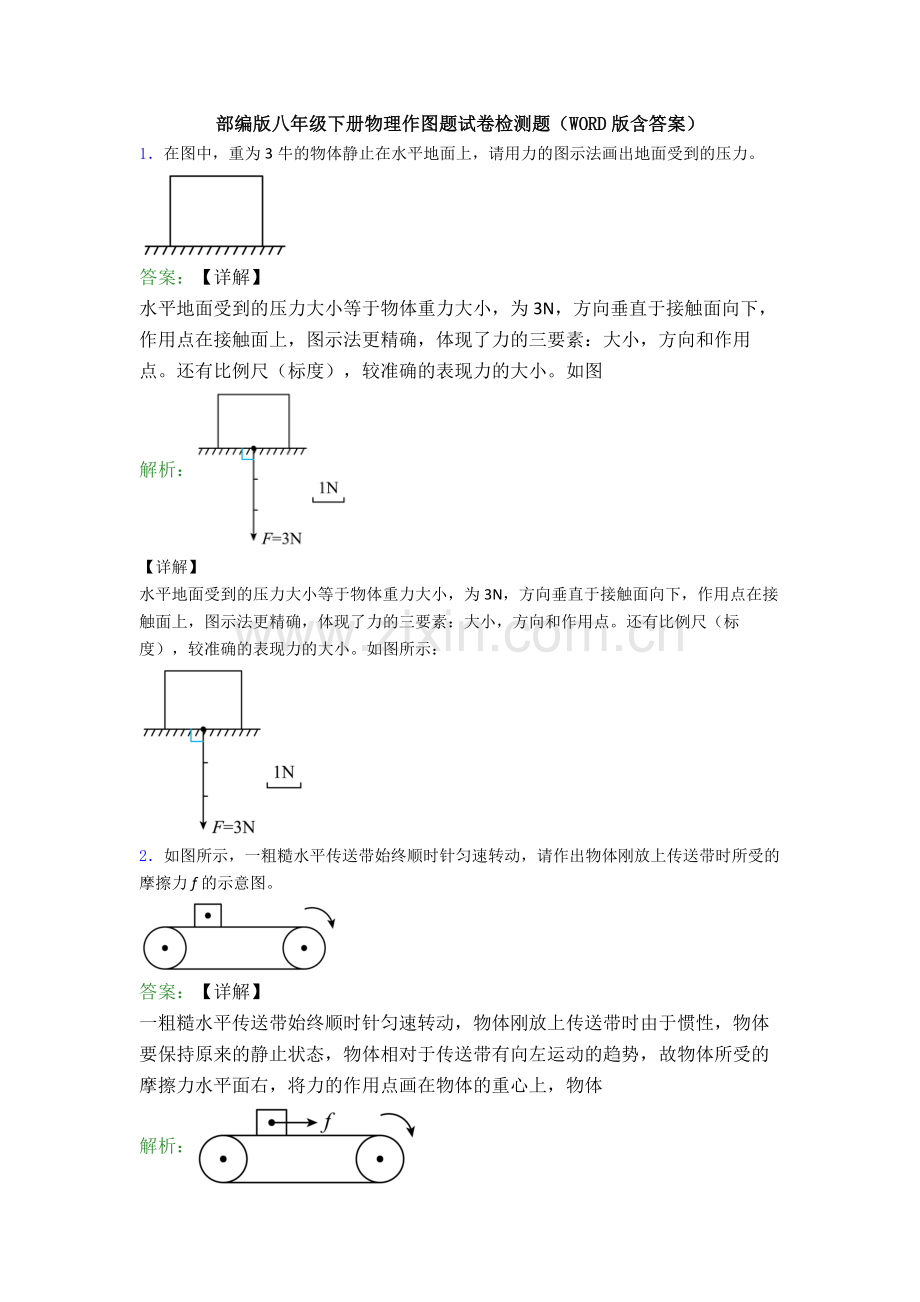

部编版八年级下册物理作图题试卷检测题（WORD版含答案）1在图中，重为3牛的物体静止在水平地面上，请用力的图示法画出地面受到的压力。答案：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图解析：【详解】水平地面受到的压力大小等于物体重力大小，为3N，方向垂直于接触面向下，作用点在接触面上，图示法更精确，体现了力的三要素：大小，方向和作用点。还有比例尺（标度），较准确的表现力的大小。如图所示：2如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。答案：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体解析：【详解】一粗糙水平传送带始终顺时针匀速转动，物体刚放上传送带时由于惯性，物体要保持原来的静止状态，物体相对于传送带有向左运动的趋势，故物体所受的摩擦力水平面右，将力的作用点画在物体的重心上，物体刚放上传送带时所受的摩擦力f的示意图如下所示：3如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图4在如图中画出足球对斜面的压力的示意图。答案：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示解析：【详解】足球对斜面的压力作用点在斜面，方向垂直于斜面向下，如图所示5如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。答案：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：解析：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：6如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：7如图所示，用轻质杆将一电灯吊起，O点是支点，作出动力F1的力臂。答案：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示解析：【详解】O为支点，从支点O作力F1的作用线的垂线，支点到垂足的距离为力F1的力臂l，如图所示 8下图中杠杆 OA 处于平衡状态，请在图中画出动力F 的力臂L。答案：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：解析：【详解】首先沿F的方向做出F作用线，由支点O向F的作用线做垂线，垂线段的长度为F的力臂。如图所示：9如图所示，请画出杠杆右端所受竖直向下的拉力的力臂L2。答案：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图解析：【详解】由图知，O为杠杆的支点，物体对杠杆右端拉力方向竖直向下，先反向延长拉力F2画出力的作用线，再由O点作力F2的作用线的垂线，垂线段长即为其力臂，如图10用如图所示的锤子拔钉子，请在A点画出使用最小的力F。答案：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力解析：【详解】由杠杆的平衡条件F1L1F2L2知道，在阻力和阻力臂一定的条件下，当动力臂最大时，动力最小，即最省力。力臂越长越省力，最长的力臂即支点O与作用点A的连线，然后根据力臂的画法作出垂直于力臂的作用力即可，如下图11向下拉绳将重物提升，画出图中滑轮组绕绳方法。答案：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示解析：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示12一人站在水平地面上用滑轮组提升重物，请你用笔画线代替绳子在图中画出滑轮组的绕线方式。答案：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：解析：【详解】由题知，人站在地面上用滑轮组提升重物，可从外向里依次绕线画出滑轮组的绕线方式，如图所示：13用如下滑轮组提升重物，请画出最省力的绕线方法。答案：【详解】从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：解析：【详解】从动滑轮的挂钩开始依次绕绳子，最后有5段绳子承担物重，这就是最省力的绕法。如图所示：14如图所示，某人用滑轮组提起物体，请在图中画出滑轮组最省力的绕线方式。答案：【分析】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，解析：【分析】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮；滑轮组最省力的绕绳方法，其实就是寻找连接动滑轮最多的绳子段数。【详解】图中滑轮组有两种绕线方法，一种是由两段绳子承担物重，另一种是由三段绳子承担物重；要想最省力，应选用三段绳子承担的绕法，即绳子先系在动滑轮的固定挂钩上，然后依次绕线，如图所示15如图所示，以笔代线组装成最省力的滑轮组。答案：【详解】要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：解析：【详解】要组装成最省力的滑轮组，则绕过动滑轮的绳子段数最多，绳子应先固定在动滑轮的挂钩上，然后依次绕过各滑轮，此时由五段绳子承担物重，如图所示：
