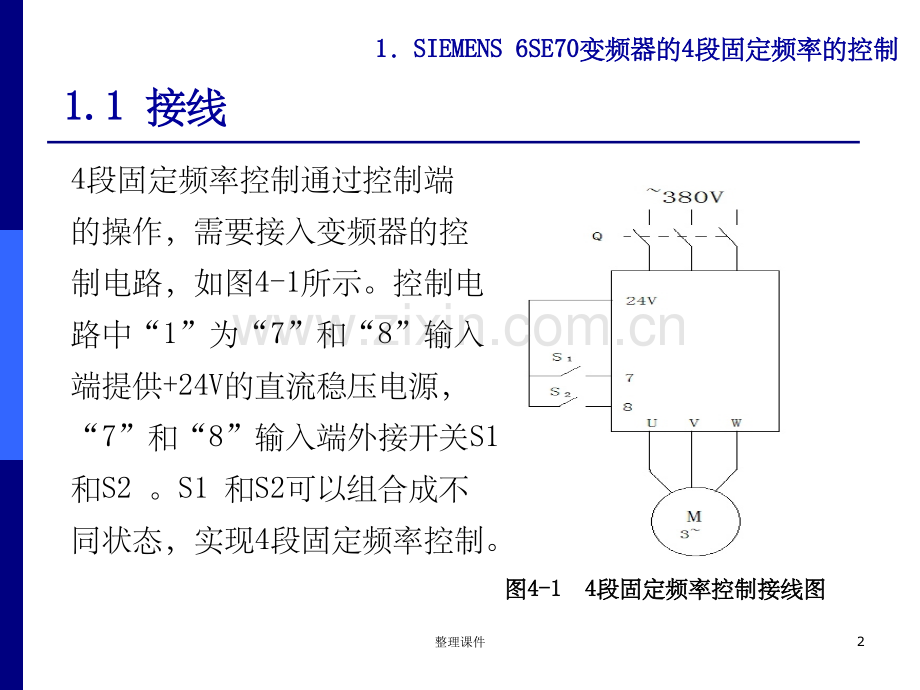

项目项目4 4变频器多段速控制应用变频器多段速控制应用 变频调速技术变频调速技术1整理课件1 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 4段固定频率控制通过控制端的操作，需要接入变频器的控制电路，如图4-1所示。控制电路中“1”为“7”和“8”输入端提供+24V的直流稳压电源，“7”和“8”输入端外接开关S1和S2。S1 和S2可以组合成不同状态，实现4段固定频率控制。1.1 1.1 接线接线 图图4-1 44-1 4段固定频率控制接线图段固定频率控制接线图2整理课件(1)恢复变频器工厂默认值P053=6 定义参数化所用接口的功能参数P060=2 选择当前菜单功能参数 2：固定设定（用于恢复 工厂设定）P366=0 参数复位后，参数设成所选择的设定P970=0 启动参数复位到工厂设定 0：开始参数复位(2)按P键开始复位，复位过程大约为2Min，这样可保证变频器的参数均回到工厂默认值。复位结束后，面板显示为P970，继续下面的设置。1 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置3整理课件（3）设置电动机的参数见前。（4）4段固定频率控制状态如表4-1所示。6SE70变频器的数字输入端“7”由参数P580设置，6SE70变频器的数字输入端“8”由参数P581设置由开关S1 和S2 组合成不同状态，控制“7”“8”端口，实现4段固定频率控制，第一段频率为5HZ，第二段频率为10HZ，第三段频率为20HZ，第四段频率为25HZ。4段固定频率控制状态如表4-1所示。1 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置4整理课件固定频率固定频率端口端口7 7端口端口8 8对应频率设置参数对应频率设置参数频率频率电机转速电机转速1 10 00 0P401P4015 52 21 10 0P402P40210103 30 01 1P403P40320204 41 11 1P404P4042525表表4-1 44-1 4段固定频率控制状态表段固定频率控制状态表1 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置5整理课件(5)设置4段固定频率操作控制参数 P443=40 多段速控制P580=18 对应段子7P581=20 对应段子8P417=0 以频率百分比输入P401=10 以5HZ运行，设置频率1P402=20 以10HZ运行，设置频率2P403=40 以20HZ运行，设置频率3P404=50 以25HZ运行，设置频率41 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置6整理课件或P417=1以实际值输入P405=6以6HZ运行，设置频率1P406=9以9HZ运行，设置频率2P407=15以15HZ运行，设置频率3P408=30以30HZ运行，设置频率41 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置7整理课件(6)4段固定频率控制操作 1)1频段控制。当S1断开，S2断开，变频器工作在由P401或P405参数所设定的频率5HZ或6HZ第1频段上，电动机运行在5HZ或6HZ所对应的转速上。2)2频段控制。当S1接通，S2断开，变频器工作在P402或P406参数所设定的频率10HZ或9HZ 第2频段上，电动机运行在10HZ或9HZ所对应的转速上。1 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置8整理课件 3)3频段控制。当S1断开，S2接通，变频器工作在P403或P407参数设定的频率20HZ或15HZ第3频段上，电动机运行在20HZ或15HZ所对应的转速上。4)4频段控制。当S1接通，S2断开，变频器工作在P404或P408参数所设定的频率25HZ或30HZ 第4频段上，电动机运行在25HZ或30HZ所对应的转速上。1 1SIEMENS 6SE70SIEMENS 6SE70变频器的变频器的4 4段固定频率的控制段固定频率的控制 1.2 1.2 参数设置参数设置9整理课件 2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 需要接入变频器的控制电路图4-2为MM440变频器控制接线图。控制电路中“5”、“6“和“7”输入端与带锁按钮SB1、SB2、和SB3的一端相连；“9”端提供了一个24V电源，与带锁按钮SB1、SB2和SB3的一端相连。通过按钮操作来实现电动机的3速段控制。2.1 2.1 接线接线图图4-2 34-2 3段固定频率控制接线图段固定频率控制接线图10整理课件（1）恢复变频器工厂默认值，见项目3表3-5设置。按下“P”键，（大约需3min）变频器开始复位到工厂默认值。（2）设置电动机的额定参数。为使电动机与变频器相匹配，需设置电动机参数。项目3表3-6设置（3）3段速控制状态表 通过状态控制“5”和“6”端口，实现三段固定频率控制。第一段频率设为10Hz，第二段频率设为25Hz，第三段频率 设为50Hz，如表4-3所示。2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置11整理课件固定频率固定频率6 6端口端口(SB2)(SB2)5 5端口端口(SB1)(SB1)对应频率所设置的参数对应频率所设置的参数频率频率/Hz/Hz电动机转速电动机转速/(r/(rmin)min)1 10 01 1P1001P10011010n1n12 21 10 0P1002P10022525n2n23 31 11 1P1003P10035050n3n3OFFOFF0 00 00 00 0表表4-3 3段速控制状态表段速控制状态表 2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置12整理课件（4）设置3速段操作控制参数 P0003=1设用户访问级为标准级 P0004=7命令和数字IO P0700=2命令源选择“由端子排输入”P0003=2设用户访问级为扩展级 P0004=7命令和数字IO*P0701=17选择固定频率*P0702=17选择固定频率*P0703=1ON接通正转,OFF停止 2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置13整理课件P0003=1设用户访问级为标准级P0004=10设定值通道和斜坡函数发生器P1000=3选择固定频率设定值P0003=2设用户访问级为扩展级P0004=10设定值通道和斜坡函数发生器*P1001=10设置固定频率1(Hz)*P1002=25设置固定频率2(Hz)*P1003=50设置固定频率3(Hz)2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置14整理课件（5）操作过程 当按下带锁按钮 SB3时，数字输人端口“7”为“ON”，允许电动机运行。1)第1频段控制。当SB1按钮开关接通、SB2按钮开关断开时，变频器数字输入端口“5”为“ON”，端口“6”为“OFF”，变频器工作在由 P1001参数所设定的频率为10Hz的第l段上，电动机运行在由10Hz所对应的转速n1上。2)第2频段控制。当SB1按钮开关断开，SB2按钮开关接通时，变频器数字输入端口“5”为“OFF”，端口“6”为“ON”,变频器工作在由P1002参数所设定的频率为25Hz的第2频段上，电动机运行在由25Hz所对应的转速n2上。2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置15整理课件 3)第3频段控制。当SB1按钮开关接通、SB2按钮开关接通时，变频器数字输入端口“5”为“ON”，端口“6”为“ON”，变频器工作在由P1003参数所设定的频率为50Hz的第3频段上，电动机运行在由50Hz所对应的转速n3上。4)电动机停车。当SB1、SB2按钮开关都断开时，变频器数字输入端口“5”、“6”均为“OFF”，电动机停上运行。或在电动机正常运行的任何频段，将SB3断开使数字输入端口“7”为“OFF”，电动机也能停止运行。2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置16整理课件 5)注意的问题。3个频段的频率值可根据用户要求通过P1001、P1002和P1003参数来修改。当电动机需要反向运行时，只要将相对应频段的频率值设定为负就可以实现。例如在第二频段上，要求电动机运行在-n2的转速上，只要将表7-6中的 P1002参数值25Hz修改为-25Hz即可。2.SIEMENS MM440 2.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现3 3速段运转速段运转 2.2 2.2 参数设置参数设置17整理课件 需要接入变频器的控制电路。图4-3为MM440变频器控制接线图。控制电路中“5”、“6”、“7”和“8”输入端与带锁按钮SB1、SB2、SB3 和SB4的一端相连；“9”端提供了一个24V电源，与带锁按钮SB1、SB2、SB3和 SB4的一端相连。通过按钮操作来实现电动机的7速段控制。3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.1 3.1 接线接线 图图4-3 74-3 7段固定频率控制接线图段固定频率控制接线图18整理课件（1）恢复变频器工厂默认值，见项目3表3-5设置。按下“P”键，（大约需3min）变频器开始复位到工厂默认值。（2）设置电动机的额定参数。为使电动机与变频器相匹配，需设置电动机参数。见项目3表3-6设置。（3）要实现7段固定频率控制，需要4个数字输入端口，由带锁按钮SB1、SB2和SB3按不同通断状态组合，实现7段固定频率控制。7段固定频率控制状态如表4-5所示。3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置19整理课件 表表4-5 74-5 7段固定频率控制状态表段固定频率控制状态表固定频率固定频率7端口端口(SB3)6端口端口(SB2)5端口端口(SB1)对应频率所设置的对应频率所设置的参数参数频率频率/Hz电动机转速电动机转速/(rmin)1001P100110n12010P100220n23011P100350n34100P100430n45101P1005-10n56110P1006-20n67111P1007-50n7OFF00000 3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置20整理课件(4)设置7段固定频率操作运行参数 P0003=1设用户访问级为标准级 P0004=7命令和数字IO P0700=2命令源选择“由端子排输入”P0003=2设用户访问级为扩展级 P0004=7命令和数字IO*P0701=17选择固定频率*P0702=17选择固定频率*P0703=17选择固定频率*P0704=1ON接通正转,OFF停止P0003=1设用户访问级为标准级 3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置21整理课件 P0004=10设定值通道和斜坡函数发生器 P1000=3选择固定频率设定值 P0003=2设用户访问级为扩展级 P0004=10设定值通道和斜坡函数发生器*P1001=10设置固定频率1(Hz)*P1002=25设置固定频率2(Hz)*P1003=50设置固定频率3(Hz)*P1004=30设置固定频率4(Hz)*P1005=-10设置固定频率5(Hz)*P1006=-20设置固定频率6(Hz)*P1007=-50设置固定频率7(Hz)3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置22整理课件（5）7段固定频率控制 当按下带锁按钮SB4时，数字输入端口“8”为“ON”，允许电动机运行。1)第1频段控制。当SB1按钮开关接通、SB2和SB3按钮开关断开时，变频器数字输入接口“5”为“ON”，端口“6”、“7”为“OFF”，变频器工作在由P1001参数所设定的频率为10Hz的第1频段上，电动机运行在由10Hz所对应的转速n1上。2)第2频段控制。当SB2按钮开关接通、SB1和SB3按钮开关断开时，变频器数字输入端口“6”为“ON”，端口“5”、“7”为“OFF”，变频器工作在由P1002参数所设定的频率为20Hz的第2频段上，电动机运行在由20Hz所对应的转速n2上。3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置23整理课件3)第3频段控制。当SB1、SB2按钮开关接通、SB3按钮开关断开时，变频器数字输入端口“5”、“6”为“ON”，端口“7”为“OFF”，变频器工作在由P1003参数所设定的频率为50Hz的第3频段上，电动机运行在由50Hz所对应的转速n3上。4)第4频段控制。当SB3 按钮开关接通、SB1、SBZ按钮开关断开时，变频器数字输入端口“7”为“ON”，端口“5”、“6”为“OFF”，变频器工作在P1004参数所设定的频率为30Hz的第4频段上，电动机运行在由30Hz所对应的转速n4上。3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置24整理课件5)第5频段控制。当SB1、SB3按钮开关接通、SB2按钮开关断开时，变频器数字输入端口“5”、“7”为“ON”，端口“6”为“OFF”，变频器工作在由P1005参数所设定的频率为-10Hz的第5频段上，电动机反向运行在由-10Hz所对应的转速n5上。6)第6频段控制。当SB2、SB3按钮开关接通、SB1按钮开关断开时，变频器数字输入端口“6”、“7”为“ON”，端口“5”为“OFF”，变频器工作在由P1006参数所设定的频率为-20Hz的第6频段上，电动机反向运行在由-20Hz所对应的转速n6上。3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置25整理课件7)第7频段控制。当SB1、SB2和SB3按钮开关同时接通时，变频器数字输入端口“5”、“6”和“7”均为“ON”，变频器工作在由P1007参数所设定的频率为-50Hz的第7频段上，电动机反向运行在由-50Hz所对应的转速n7上。8)电动机停车。当SB1、SB2和SB3按钮开关都断开时，变频器数字输人端口“5”、“6”和“7”均为“OFF”，电动机停止运行；或在电动机正常运行的任何频段，将SB4断开使数字输入端口“8”为“OFF”，电动机也能停止运行。3.SIEMENS MM440 3.SIEMENS MM440变频器控制电动机实现变频器控制电动机实现7 7速段运转速段运转 3.2 3.2 参数设置参数设置26整理课件
