技 术 交 底 记 录
编号

工程名称

交底日期
2011年10月31日
施工单位

分项工程名称
空调水系统
交底提要
空调水管道支吊架
交底内容：
空调水管道支吊架形式不但要遵照国家图集和当地图集制作安装，还要根据现场实际情况，因地制宜，保证支吊架的形式安全、可靠、美观。
1. 水管安装前必须进行除锈，刷两道铁红防锈漆，刷漆要求均匀，不允许有露刷、滴流、堆积等缺陷；未除锈刷漆管道严禁进入施工现场进行安装工作；
2. 空调立管支架采用槽钢制作，槽钢支架用料：立管≥DN100采用12#槽钢，<DN100采用10#槽钢，其他固定支架采用8#槽钢制作、或角钢制作；
3. 槽钢支架安装前必须进行除锈刷漆，未除锈刷漆支架严禁安装；
4. 为保证槽钢支架强度，其拼接部位采用45℃斜口拼焊或者氧气煨弯，螺栓孔严禁气割，必须用台钻打孔；

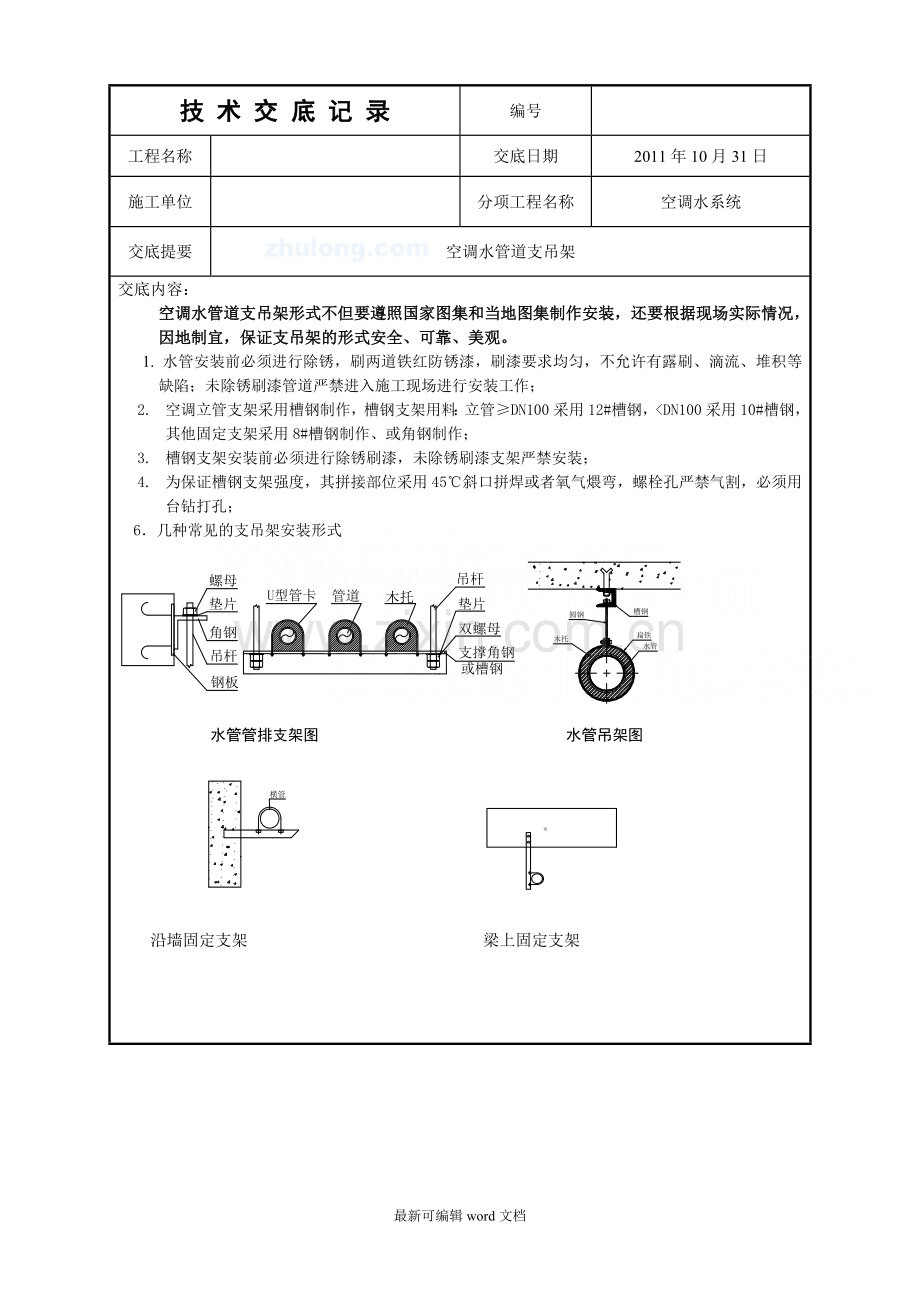

6．几种常见的支吊架安装形式

水管管排支架图 水管吊架图

沿墙固定支架 梁上固定支架

1管道 2木托 3 U型管卡 4支梁

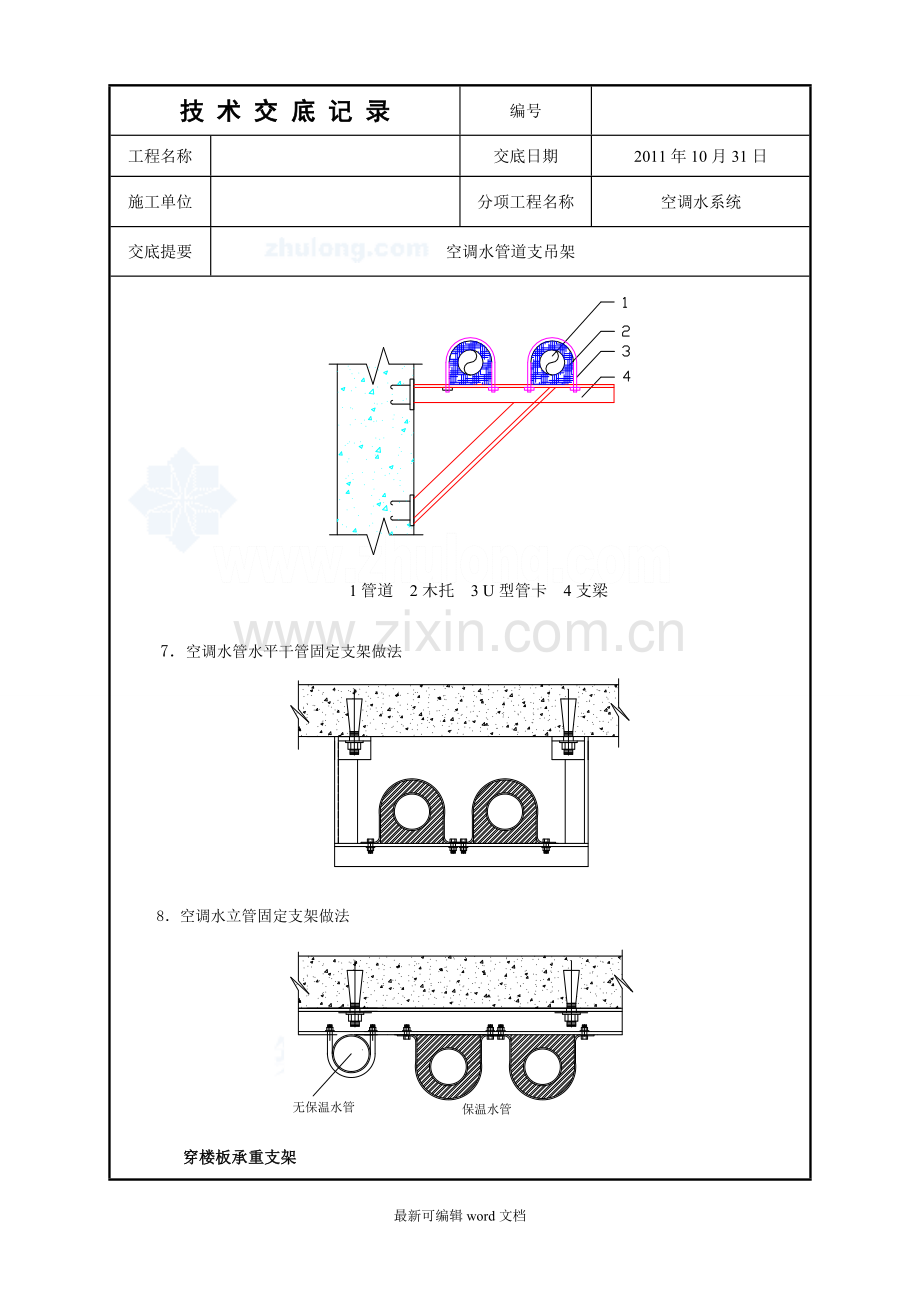

7．空调水管水平干管固定支架做法

8．空调水立管固定支架做法

穿楼板承重支架

注：如结构未考虑预埋件，则在现场考虑用膨胀螺栓等生根方式
9．支架的位置确定
² 固定支架的安装位置原则上按施工图纸。
² 活动支架安装间距（m）根据现场条件参考下表确定：
公称直径
15
20
25
32
40
50
65
80
100
125
150
200
250
支架间距
1.5
2.0
2.0
2.5
3.0
3.0
3.5
4.0
4.5
5.0
6.0
6.0
6.0
* 制作支、吊架时，采用砂轮切割机切割型钢，并用磨光机将切口打磨光滑：用台钻钻孔，不得使用氧乙快焰吹割孔：要圆滑均匀。各种支吊架要无毛刺、豁口、漏焊等缺陷，支架制作或安装后要及时刷漆防腐。
