面向管理员功能流程图.doc

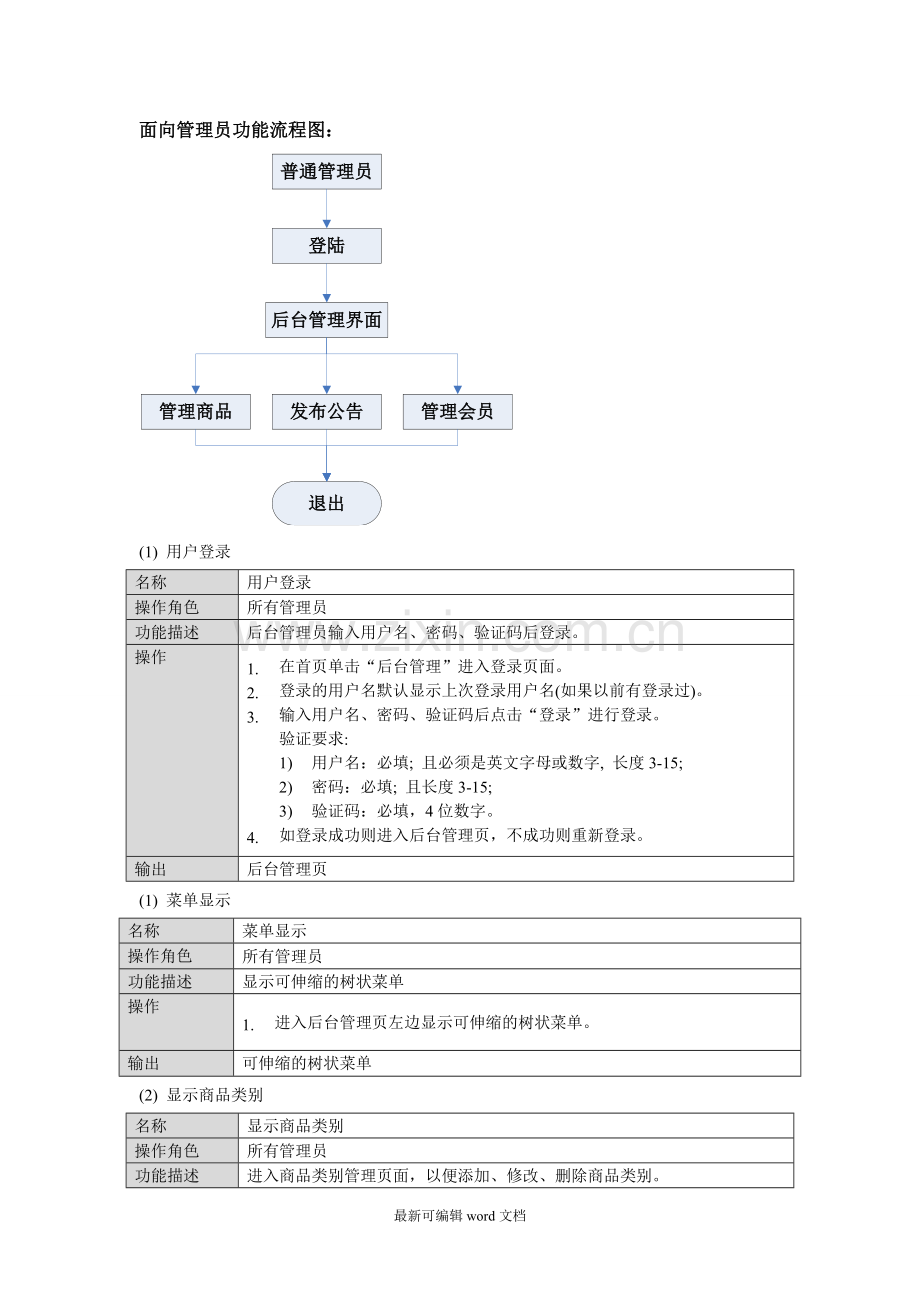

面向管理员功能流程图：

(1) 用户登录
名称
用户登录
操作角色
所有管理员
功能描述
后台管理员输入用户名、密码、验证码后登录。
操作
1. 在首页单击“后台管理”进入登录页面。
2. 登录的用户名默认显示上次登录用户名(如果以前有登录过)。
3. 输入用户名、密码、验证码后点击“登录”进行登录。
验证要求:
1) 用户名：必填; 且必须是英文字母或数字, 长度3-15;
2) 密码：必填; 且长度3-15;
3) 验证码：必填，4位数字。
4. 如登录成功则进入后台管理页，不成功则重新登录。
输出
后台管理页
(1) 菜单显示
名称
菜单显示
操作角色
所有管理员
功能描述
显示可伸缩的树状菜单
操作
1. 进入后台管理页左边显示可伸缩的树状菜单。
输出
可伸缩的树状菜单
(2) 显示商品类别
名称
显示商品类别
操作角色
所有管理员
功能描述
进入商品类别管理页面，以便添加、修改、删除商品类别。
操作

1. 进入“后台管理页”后，点击“商品类别管理”进入商品类别管理页面。
2. 商品类别管理页面以树状方式显示所有类别；
3. 每种商品类别都“修改”和“删除”两个功能；
4. 可点击商品类别管理页面中“添加”进入“商品类别添加”页面；
输出
商品类别管理页面
(3) 商品类别添加
名称
商品类别添加
操作角色
所有管理员
功能描述
添加商品类别
操作
1. 进入“后台商品类别管理页”后，点击“添加”进入商品类别添加。
2. 选择父类别，输入类别名称后保存。父类别包括“无”+所有大类别。
说明：如果添加的是大类，父类别选择“无”。
验证要求：
1) 类别名称长度3-15。
2) 各大类别名称之间不能重复，同一个大类的小类名称之间也不能重复.不同大类之间的小类名称允许重复
输出
商品类别列表
(4) 商品类别修改
名称
商品类别修改
操作角色
所有管理员
功能描述
修改商品类别
操作
1. 进入“后台商品类别管理页”后，输入类别名称后，点击“修改”。
2. 验证要求：
1) 类别名称长度3-15。
2) 大类别名称不能重复，同一个大类的小类名称也不能重复。
输出
商品类别列表
(5) 商品类别删除
名称
商品类别删除
操作角色
所有管理员
功能描述
删除指定的商品类别
操作
1. 进入“后台商品类别管理页”后，在要删除的商品类别名称后，点击“删除”。
2. 说明：
a) 删除之前必须让用户确认。
b) 删除类别如果是大类，必须同时删除小类。
c) 删除类别必须同时删除该类别所有的商品。
输出
商品类别列表
(6) 商品查询
名称
商品查询
操作角色
所有管理员
功能描述
查询商品。
操作
1. 进入“后台管理页”后，点击“商品信息管理”进入商品管理页面。默认显示所有的商品(包括商品缩略图)。如果没有商品则显示“查无商品”。
2. 用户可根据商品大类、商品小类和关键字（即商品名称）单项或组合查询商品。关键字(即商品名称)需模糊查询。
3. 查询后，保留上次查询条件。如选择了大类中的电脑，小类中的笔记本，输入关键字是lenovo进行查询后，条件依然存在。
4. 查得商品分页显示。
输出
商品列表
(7) 商品添加
名称
商品添加
操作角色
所有管理员
功能描述
添加商品
操作
1. 进入“商品管理页”后，点击“添加”进入商品添加。
2. 输入商品名称，商品所属的大类别、小类别，价格，描述，图片和是否缺货后保存。成功后显示商品列表。
验证要求或者说明：
1) 商品名称3-15字符。
2) 价格最多包含2位小数。
3) 图片检查后缀，后缀允许：jpg, gif, png, bmp。.如有图片应保存新图片相应数据至UpLoad文件夹中
输出
商品列表
(8) 商品类别修改
名称
商品类别修改
操作角色
所有管理员
功能描述
修改商品类别
操作
1. 进入“商品信息管理页”后，找到要修改的商品后，点击“修改”。
2. 修改了要修改的信息之后，单击“保存”。
3. 如果有上传新图片的情况下，提交后，应先删除后台相应数据，再保存新图片相应数据至UpLoad文件夹中。
说明: 验证要求同上
输出
商品列表
(9) 商品删除
名称
商品删除
操作角色
所有管理员
功能描述
删除指定的商品类别
操作
1. 进入“商品信息管理页”后，在要删除的商品类别名称后，点击“删除”。
2. 说明：
a) 删除必须让用户确认。
b) 删除商品同时从UpLoad文件夹中删除上传的图片。
输出
商品列表

(10) 订单查询
名称
订单查询
操作角色
所有管理员
功能描述
根据下单人、下单日期区间、商品名称、是否审核查询订单。
操作
1. 在后台管理页点击“查询订单”进入订单查询页。
2. 在订单查询页，可输入用户名、下单日期区间、商品名称、是否审核来查询订单。
说明：
1) 未审核的订单可单击“审核”进行订单审核。
2) 所有的订单都可单击“修改订单”修改订单
3) 单击“查看详细”来查看订单的详细信息。
3. 分页显示订单，格式参照后台商品查询。
输出
订单列表
(11) 订单查看
名称
订单查看
操作角色
所有管理员
功能描述
查看订单的详细信息。
操作
1. 在订单列表中，单击“查看详细”进入。
说明：包含订单的详细信息和订单的所有商品。
输出
订单的详细信息。
(12) 订单审核
名称
订单审核
操作角色
所有管理员
功能描述
审核未审核的订单。
操作
1. 在订单列表中，未审核的订单，单击“审核”进入审核页。
2. 填写审核状态和订单反馈信息后保存。
说明：
1) 审核状态默认为“未审核”，有“审核未通过”与“审核已通过”两种状态供操作角色选择。
2) 审核人为操作的管理员，审核时间为系统时间。
3) 成功后返回订单的详细信息和此订单所有的商品。
输出
订单列表
(13) 订单修改
名称
订单修改
操作角色
所有管理员
功能描述
修改审核未通过或者未审核的订单。
操作
1. 在订单列表中，单击“修改订单”进入；
2. 修改要修改的信息后保存，验证要求参考结算下订单；
说明：
1) 可修改付款方式、收获方式和收获人的信息，其它信息不可修改；
2) 成功后返回订单的详细信息和此订单所有的商品；
输出
订单列表
订单数据流程图：

2.1.1 审核订单
订单
2.1.2 订单状态管理
有效订单
订单文件
反馈信息（无效订单）
创建订单
修改订单状态
反馈信息（订单已审核，请付款）
货物库存文件
通知管理员已无库存
