八年级物理下册实验题试卷同步检测（Word版含答案）

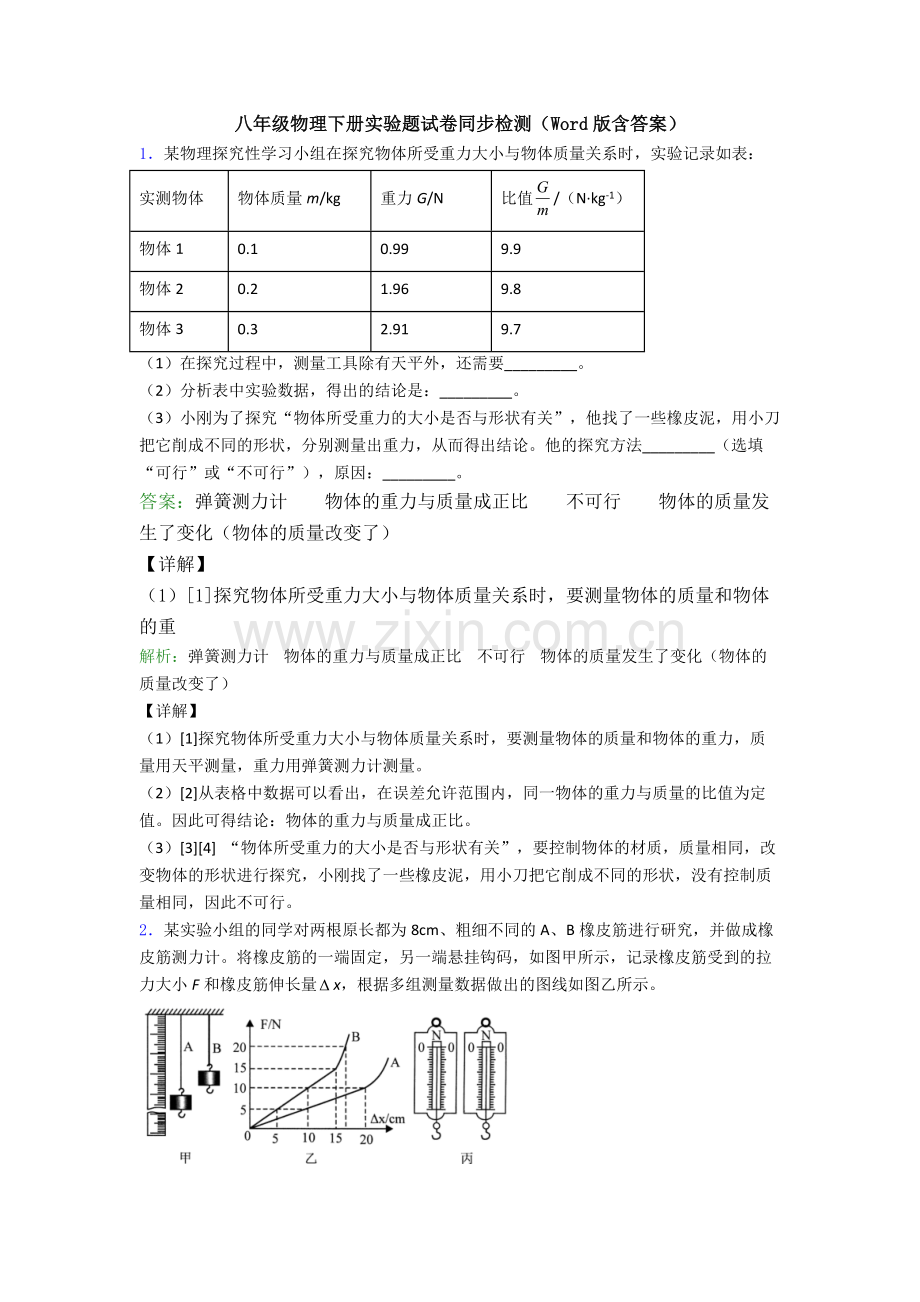

1．某物理探究性学习小组在探究物体所受重力大小与物体质量关系时，实验记录如表：
实测物体
物体质量m/kg
重力G/N
比值/（N·kg-1）
物体1
0.1
0.99
9.9
物体2
0.2
1.96
9.8
物体3
0.3
2.91
9.7
（1）在探究过程中，测量工具除有天平外，还需要_________。
（2）分析表中实验数据，得出的结论是：_________。
（3）小刚为了探究“物体所受重力的大小是否与形状有关”，他找了一些橡皮泥，用小刀把它削成不同的形状，分别测量出重力，从而得出结论。他的探究方法_________（选填“可行”或“不可行”），原因：_________。
答案：弹簧测力计 物体的重力与质量成正比 不可行 物体的质量发生了变化（物体的质量改变了）
【详解】
（1）[1]探究物体所受重力大小与物体质量关系时，要测量物体的质量和物体的重
解析：弹簧测力计 物体的重力与质量成正比 不可行 物体的质量发生了变化（物体的质量改变了）
【详解】
（1）[1]探究物体所受重力大小与物体质量关系时，要测量物体的质量和物体的重力，质量用天平测量，重力用弹簧测力计测量。
（2）[2]从表格中数据可以看出，在误差允许范围内，同一物体的重力与质量的比值为定值。因此可得结论：物体的重力与质量成正比。
（3）[3][4] “物体所受重力的大小是否与形状有关”，要控制物体的材质，质量相同，改变物体的形状进行探究，小刚找了一些橡皮泥，用小刀把它削成不同的形状，没有控制质量相同，因此不可行。
2．某实验小组的同学对两根原长都为8cm、粗细不同的A、B橡皮筋进行研究，并做成橡皮筋测力计。将橡皮筋的一端固定，另一端悬挂钩码，如图甲所示，记录橡皮筋受到的拉力大小F和橡皮筋伸长量x，根据多组测量数据做出的图线如图乙所示。

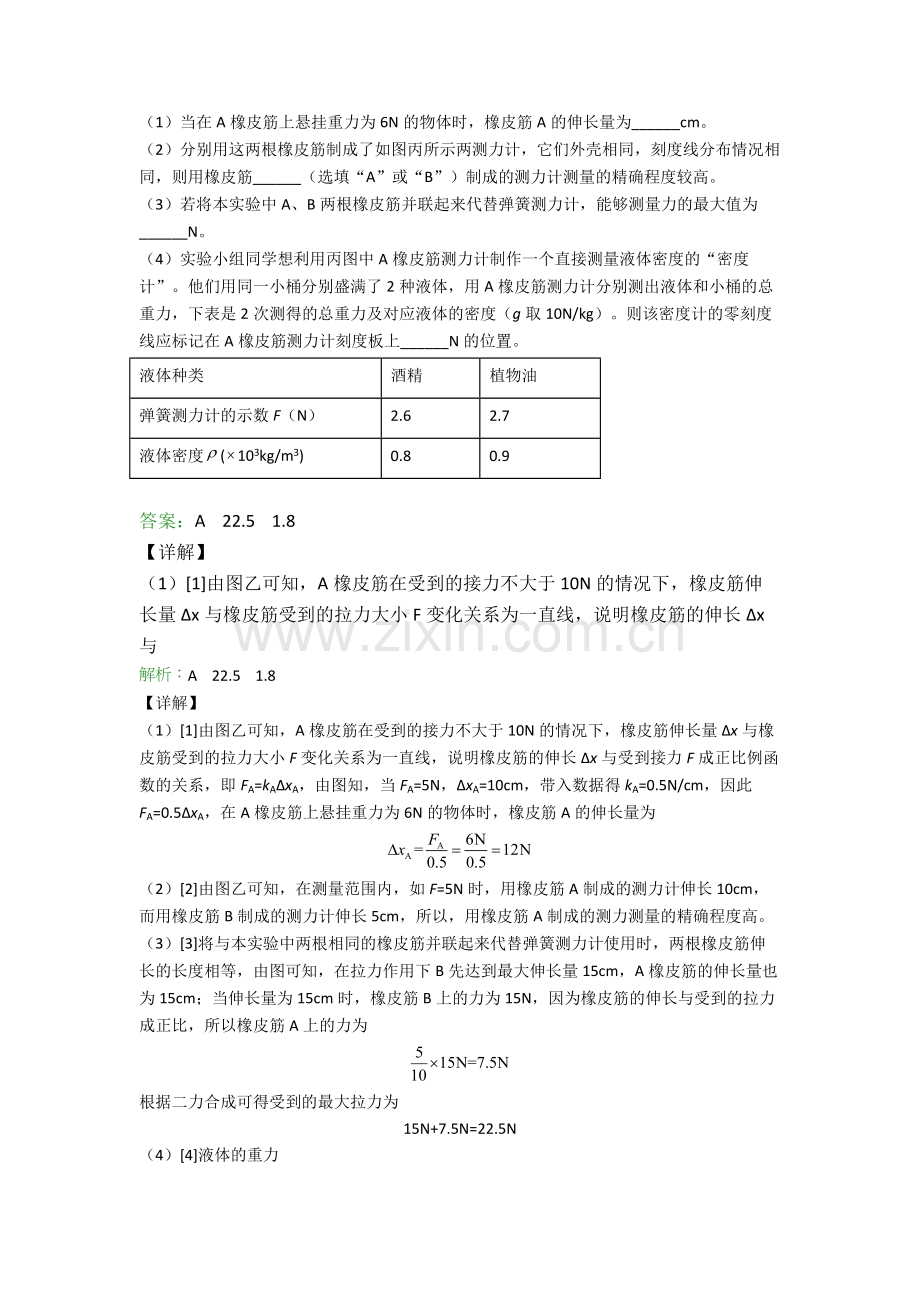

（1）当在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为______cm。
（2）分别用这两根橡皮筋制成了如图丙所示两测力计，它们外壳相同，刻度线分布情况相同，则用橡皮筋______（选填“A”或“B”）制成的测力计测量的精确程度较高。
（3）若将本实验中A、B两根橡皮筋并联起来代替弹簧测力计，能够测量力的最大值为______N。
（4）实验小组同学想利用丙图中A橡皮筋测力计制作一个直接测量液体密度的“密度计”。他们用同一小桶分别盛满了2种液体，用A橡皮筋测力计分别测出液体和小桶的总重力，下表是2次测得的总重力及对应液体的密度（g取10N/kg）。则该密度计的零刻度线应标记在A橡皮筋测力计刻度板上______N的位置。
液体种类
酒精
植物油
弹簧测力计的示数F（N）
2.6
2.7
液体密度(103kg/m3)
0.8
0.9

答案：A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与
解析：A 22.5 1.8
【详解】
（1）[1]由图乙可知，A橡皮筋在受到的接力不大于10N的情况下，橡皮筋伸长量Δx与橡皮筋受到的拉力大小F变化关系为一直线，说明橡皮筋的伸长Δx与受到接力F成正比例函数的关系，即FA=kAΔxA，由图知，当FA=5N，ΔxA=10cm，带入数据得kA=0.5N/cm，因此FA=0.5ΔxA，在A橡皮筋上悬挂重力为6N的物体时，橡皮筋A的伸长量为

（2）[2]由图乙可知，在测量范围内，如F=5N时，用橡皮筋A制成的测力计伸长10cm，而用橡皮筋B制成的测力计伸长5cm，所以，用橡皮筋A制成的测力测量的精确程度高。
（3）[3]将与本实验中两根相同的橡皮筋并联起来代替弹簧测力计使用时，两根橡皮筋伸长的长度相等，由图可知，在拉力作用下B先达到最大伸长量15cm，A橡皮筋的伸长量也为15cm；当伸长量为15cm时，橡皮筋B上的力为15N，因为橡皮筋的伸长与受到的拉力成正比，所以橡皮筋A上的力为

根据二力合成可得受到的最大拉力为
15N+7.5N=22.5N
（4）[4]液体的重力
G液=mg=ρ液gV
测量液体密度时，弹簧测力计的示数
F=G桶+G液
测量酒精时
G桶+0.8×103kg/m3×V×10N/kg=2.6N①
测量植物油时
G桶+0.9×103kg/m3×V×10N/kg=2.7N②
将①②两式联立，解方程组得G桶=1.8N，该密度计的零刻度线应标记在A橡皮筋测力计刻度板上1.8 N的位置。
3．在研究“弹力与弹簧伸长的关系”时，某同学记录了如下的数据：
拉力F/N
10
20
30
40
50
弹簧长度L/m
0.20
0.30
0.40
0.50
0.60
（1）请根据上表数据分析可知，弹簧的原长为______m；
（2）倔强系数指弹簧形变时产生的弹力与形变量的比值，即倔强系数，由表中的数据可知，该弹簧的倔强系数k＝______N/m；
（3）F与L的关系表达式可表示为：F=______。
答案：10（或0.1） 100 F ＝100 N/m×（L﹣0.1m）
【详解】
（1）[1]由表中数据可知，弹簧受到的拉力每增加10N，弹簧的长度增加0.1m，当拉力为10N时，弹簧
解析：10（或0.1） 100 F ＝100 N/m×（L﹣0.1m）
【详解】
（1）[1]由表中数据可知，弹簧受到的拉力每增加10N，弹簧的长度增加0.1m，当拉力为10N时，弹簧的长度为0.2m，则弹簧不受拉力时，弹簧的长度是0.1m，即弹簧的原长为0.1m。
（2）[2]倔强系数指弹簧形变时产生的弹力与形变量的比值，弹簧受到的拉力每增加10N，伸长量增加0.1m，则倔强系数

（3）[3]由倔强系数的公式可得F与L的关系表达式

4．有关弹簧的实验

（1）如图所示，用同样大小的力压和拉弹簧，说明力能改变物体的___________；还说明力的___________可以影响力的作用效果；撤去力之后，弹簧会恢复原状，说明弹簧具有___________。
（2）利用弹簧和刻度尺进行组合可以制成弹簧测力计，用弹簧测力计可以测量重力的大小。某同学用质量已知的不同物体进行实验，获得实验数据如下表，其中第2次测得的重力大小应为___________。请你按照补充后的表格数据绘制G-m关系图像___________。
实验次数
质量
重力
1
0.15
1.5
2
0.2

3
0.5
5

答案：形状 方向 弹性 2
【详解】
（1）[1]用力压弹簧和用力拉弹簧，施加的力的方向是不同的。压弹簧，弹簧就缩短；拉弹簧，弹簧会伸长，说明力能使弹簧发生形变，且力的作
解析：形状 方向 弹性 2
【详解】
（1）[1]用力压弹簧和用力拉弹簧，施加的力的方向是不同的。压弹簧，弹簧就缩短；拉弹簧，弹簧会伸长，说明力能使弹簧发生形变，且力的作用效果是不同的。
[2]力的作用效果不同是由于力的方向不同造成的，说明力的作用效果跟力的方向有关。
[3]受力发生形变，撤去外力后能自动恢复原状的性质叫弹性。
（2）[4]根据表格数据知道，重力与质量的比值为

由此可知，第2次测得的重力大小应为2N。
[5]根据表格数据采用描点连线法得到G-m关系图像如下

5．小华在“探究重力的大小跟质量的关系”实验中，得到数据如下表所示：
m/kg
0.1
0.3
0.5
0.7
0.9
G/N
0.98
2.94
4.90
6.86

（1）测量物体重力前，除了观察弹簧测力计的量程和分度值外，还应将弹簧测力计在___________方向调零。
（2）如图所示，利用测力计测量码重力时，使测力计弹簧伸长的力是___________。

A．钩码的重力 B．钩码和测力计的总重力
C．钩码对弹簧的拉力 D．弹簧对钩码的拉力
（3）分析表中数据可知：物体的质量为0.9kg时，它受到的重力是___________N。
（4）在如图所示的四个图像中，关于物体重力的大小与其质量的关系，正确的是___________。
A． B．
C． D．
答案：竖直 C 8.82 B
【详解】
（1）[1]测量物体重力时，由于重力是竖直向下的，应将弹簧测力计在竖直方向调零。
（2）[2]弹簧向下伸长，钩码对弹簧有向下的力，故使弹簧
解析：竖直 C 8.82 B
【详解】
（1）[1]测量物体重力时，由于重力是竖直向下的，应将弹簧测力计在竖直方向调零。
（2）[2]弹簧向下伸长，钩码对弹簧有向下的力，故使弹簧伸长的力为钩码对弹簧的拉力。故选C。
（3）[3]分析表中数据可得，重力与质量的比值

当物体的质量为0.9kg时，它受到的重力为
G=m×9.8N/kg=0.9kg×9.8N/kg=8.82N
（4）[4]因为重力与质量的比值不变，说明物体所受的重力跟它的质量成正比，图象过坐标原点的倾斜直线，故选B。
6．小明利用下图所示装置探究“影响滑动摩擦力大小的因素”。

（1）如图甲所示，小明操作的错误是：没有___________拉动弹簧测力计；纠正错误后，应拉动弹簧测力计使木块做___________运动；
（2）若在木块上再放一个砝码，则木块运动时受到的滑动摩擦力将___________（选填“变大”、“变小”或“不变”）。小明将木块沿竖直方向截去一半后，测得木块所受的滑动的摩擦力变为原来一半，于是他由此得出：滑动摩擦力的大小随接触面积的减小而减小。你认为他在探究过程中存在的问题是___________；
（3）小明实验时，先在竖直方向上对弹簧测力计调零，然后用弹簧测力计拉着物体沿水平方向做匀速直线运动，则测出的摩擦力___________实际摩擦力（选填“大于”、“等于”或“小于”），图乙中弹簧测力计的示数是___________N。
答案：沿水平方向 匀速直线 变大 没有控制压力相同 偏小 2.2
【详解】
（1）[1]由图甲得，没有沿水平方向拉动弹簧测力计，即使木块做匀速直线运动，弹簧测力计的拉
解析：沿水平方向 匀速直线 变大 没有控制压力相同 偏小 2.2
【详解】
（1）[1]由图甲得，没有沿水平方向拉动弹簧测力计，即使木块做匀速直线运动，弹簧测力计的拉力与木块的摩擦力也不是一对平衡力。
[2]纠正错误后，应拉动弹簧测力计使木块做匀速直线运动，使木块受到的拉力与摩擦力是一对平衡力，摩擦力大小与弹簧测力计拉力相等。
（2）[3]若在木块上再放一个砝码，木块对水平面的压力变大，接触面的粗糙程度变大，因此木块运动时受到的滑动摩擦力将变大。
[4]小明将木块沿竖直方向截去一半后，测得木块所受的滑动的摩擦力变为原来一半，木块与水平面的接触面积减小了，木块对水平面的压力也减小，没有控制压力大小不变，故得到滑动摩擦力的大小随接触面积的减小而减小的结论是错误的。
（3）[5]由于弹簧测力计自身重力的作用，弹簧测力计先在竖直方向上对弹簧测力计调零，再测量水平方向的拉力，弹簧测力计的弹簧会往回收缩，故测出的摩擦力小于实际摩擦力。
[6]由图乙得，弹簧测力计的分度值为0.2N，示数为2.2N。
7．小卢和小蒋在“探究影响滑动摩擦力大小的因素”实验中，小卢猜想影响滑动摩擦力大小的因素可能有：A．接触面所受的压力大小；B．接触面的粗糙程度；C．物体运动的速度。接下来小卢通过在不同的表面拉动同一物块做匀速直线运动进行探究（如图所示），并记录实验结果如下表。

实验次数
接触面
接触而受压力大小
物块运动速度
弹簧测力计拉力F/N
1
木板表面
G物
v
2.8
2
木板表面
G物
2v
2.8
3
木板表面
G物+GP
v
4.4
4
毛巾表面
G物
v
4.0
5
毛巾表面
G物
2v

（1）根据______知识，实验中滑动摩擦力大小f______（选填“大于”、“等于”或“小于”）弹簧测力计拉力F；
（2）根据实验次数1、4可得出初步结论：______；
（3）研究第3、4两次实验，小蒋认为可以得出“接触面所受压力越大，物块所受的摩擦力也越大”的结论。小蒋的分析过程______（选填“正确”或“错误”），原因是______；
（4）根据前4次实验，得出影响滑动摩擦力大小的因素后，小卢又做了第五次实验，请判断弹簧测力计的示数应该为______N；
（5）小蒋发现小卢上述实验过程中弹簧测力计的示数并不稳定，于是改进了实验装置，如图丁所示，改进后长木板______（选填“一定”或“不一定”）要做匀速直线运动。
答案：二力平衡 等于 当压力大小相同时，接触面越粗糙，滑动摩擦力越大。 错误 没有控制粗糙程度相同 4.0 不一定
【详解】
（1）[1][2]实验中，弹簧测力
解析：二力平衡 等于 当压力大小相同时，接触面越粗糙，滑动摩擦力越大。 错误 没有控制粗糙程度相同 4.0 不一定
【详解】
（1）[1][2]实验中，弹簧测力计拉着木块做匀速直线运动，木块受到的拉力和摩擦力是一对平衡力，大小相等。
（2）[3]由表格中可以看出，1、4两次实验，控制了压力大小相同，改变接触面的粗糙程度，接触面越粗糙，弹簧测力计的拉力越大，说明当压力大小相同时，接触面越粗糙，滑动摩擦力越大。
（3）[4][5]由表格得，3、4两次实验，木块运动速度相同，接触面粗糙程度和压力大小都不同，没有控制粗糙程度相同，因此小蒋的分析过程错误。
（4）[6]由1、2两次实验得，当压力和粗糙程度相同，匀速直线运动的速度不同时，弹簧测力计的拉力相同，说明滑动摩擦力大小与运动速度大小无关，4、5，两次实验，压力和粗糙程度相同，匀速直线运动的速度不同，因此木块受到的滑动摩擦力相同，弹簧测力计的拉力相同，第五次实验，弹簧测力计的示数为4.0N，故第五次实验，弹簧测力计的示数应该为4.0N。
（5）[7]丁图中，不管怎么拉动木板，木块始终相对地面保持静止，木块受到的摩擦力与弹簧测力计的拉力始终是一对平衡力，因此改进后长木板不一定要做匀速直线运动。
8．在“探究二力平衡条件”的实验中，小明选择了如图的装置，把小卡片两端的细线绕过滑轮，并挂上钩码。

（1）实验中选择小卡片的目的是______（填“考虑”、“不考虑”）小卡片的重力；探究两个力大小关系时，应该观察细线两端所挂钩码的个数。
（2）为了探究两个平衡力是否在同一条直线上，进行如下操作：______（填“挤压”、“翻转”或“旋转”）小卡片，松手后观察小卡片是否平衡。
（3）为了探究两个平衡力是否作用在同一物体上，进行如下操作：先______，然后观察小卡片是否平衡。
（4）小明利用弹簧测力计代替图中的钩码进行了探究，发现两个力的大小还有较小的差距。你认为形成差距的原因是______。
答案：不考虑 旋转 剪开小卡片 见解析
【详解】
（1）[1]小卡片的质量很小，可以忽略不计，实验中选择小卡片的目的是不考虑小卡片的重力。
（2）[2]为了探究两个平衡力是否在同
解析：不考虑 旋转 剪开小卡片 见解析
【详解】
（1）[1]小卡片的质量很小，可以忽略不计，实验中选择小卡片的目的是不考虑小卡片的重力。
（2）[2]为了探究两个平衡力是否在同一条直线上，应该旋转小卡片，使作用在卡片上的两个力作用不在同一直线上。
（3）[3]为了探究两个平衡力是否作用在同一物体上，应将卡片对半剪开，使左右两边的两个力分别作用两个相同的卡片上，然后观察小卡片是否平衡。
（4）[4]实验中，两滑轮与绳子间的摩擦可能不相等，或测力计未调零，或测力计的读数误差影响实验结果。
9．在“探究影响滑动摩擦力大小因素”的实验中，小英做了如图甲所示的三次实验，用到了一个弹簧测力计、一个木块、一个砝码、两个材料相同但表面粗糙程度不同的长木板。实验中第1次和第 2 次用相同的长木板，第3 次用表面更加粗糙的长木板。

（1）实验时用弹簧测力计沿水平方向拉动木块，使其在水平桌面上做________，根据二力平衡知识，可知滑动摩擦力的大小等于拉力的大小。
（2）比较 1、2 两次实验，是为了研究摩擦力大小与________关系。
（3）刚开始小英做第1次实验时控制不好力度，拉力随时间变化的图像如图乙所示，木块的速度随时间变化的图像如图 丙所示，则木块在第7s 时的摩擦力为________N。
（4）小芳同学将实验方法进行了改进，实验装置如图丁所示：将弹簧测力计一端固定，另一端钩住木块，木块下面是一长木板，实验时拉着长木板沿水平地面向右运动，此时木块受到的摩擦力大小为________N。这样改进的好处是________．（写出其中一点）。
（5）小芳在做如图丁实验时，拉动木板没有及时停下来，当木块有七分之一滑出木板表面的时候，摩擦力大小为_________N。
（6）在操作过程中小英还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，如图戊所示。此过程中，木块处于_________（平衡/非平衡）状态；弹簧测力计对木块的拉力和木块受到的滑动摩擦力________（是/不是）一对平衡力；竖直方向上，木板受到的重力和木板对它的支持力________（是/不是）不一对平衡力。

答案：匀速直线运动 压力大小 3 2.8 测力计静止方便读数（或木板不用做匀速直线运动） 3 平衡 不是 不是
【详解】
（1）[1]只有用弹簧测力
解析：匀速直线运动 压力大小 3 2.8 测力计静止方便读数（或木板不用做匀速直线运动） 3 平衡 不是 不是
【详解】
（1）[1]只有用弹簧测力计沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，可知滑动摩擦力的大小才等于拉力的大小。
（2）[2]影响滑动摩擦力大小因素有两个：压力大小和接触面的粗糙程度，研究与其中一个因素的关系时，要控制另外一个因素不变，比较 1、2 两次实验，接触面粗糙程度相同，第2次实验中压力大，滑动摩擦力也大，故是为了研究摩擦力大小与压力的关系。
（3）[3]由图丙知，2～6秒物体做匀速直线运动，由图乙知此时测力计的示数为3N，故受到的摩擦力为3N。因压力大小的接触面的粗糙程度不变，故木块在第7s 时的摩擦力为3N。
（4）[4] [5]如图丁所示，测力计分度值为0.2N，示数为2.8N，因木块相对地面处于静止状态，受到的测力计的拉力与受到的摩擦力为一对平衡力，大小相等，则此时木块受到的摩擦力大小为2.8N，这样改进的好处是：测力计静止方便读数（或木板不用做匀速直线运动）。
（5）[6]小芳在做如图丁实验时，拉动木板没有及时停下来，当木块有七分之一滑出木板表面的时候，因木块的重力作用线过木板，而压力大小和接触面粗糙程度不变，故摩擦力大小不变，摩擦力大小为3N。
（6）[7]木块处于静止状态或匀速直线运动状态则物体处于平衡状态，在操作过程中小英还发现，弹簧测力计不沿水平方向拉动时，也可以使木块在木板上沿水平方向做匀速直线运动，此过程中，木块处于平衡状态。
[8][9]作用在一个物体上的两个力，如果大小相等、方向相反，且作用在同一直线上，这两个力为平衡力，弹簧测力计对木块的拉力和木块受到的滑动摩擦力没有作用在同一直线上，故不是一对平衡力。竖直方向上，因木块受到斜向上的拉力，故木板对它的支持力大于不等于物体的重力大小，故木板受到的重力和木板对它的支持力不是一对平衡力。
10．在“研究影响滑动摩擦力大小的因素”实验中，小梦将三个完全相同的木块分别放在三个固定的水平表面上，做了如图所示的甲、乙、两三个实验：其中甲实验中的水平表面是木板，乙、丙两实验中的水平表面是相同的毛巾。

（1）实验中小梦用弹簧测力计水平拉动木块在水平表面做 ______运动，根据 ______知识，测出木块所受的滑动摩擦力；
（2）如果小梦想探究滑动摩擦力大小与压力的关系，他应控制相同的量是 ______，而改变接触面受到的 ______；
（3）该物体在木板表面所受的摩擦力是 ______N；
（4）同组的小阳猜想：滑动摩擦力的大小可能与接触面积的大小有关；小阳在上述实验的基础上，将木块沿竖直方向切成两部分继续进行实验，根据实验数据验证了自己的猜想你认为小阳的结论是 ______（选填“正确”或“错误”）的，支持你的观点的证据是 ______；
（5）根据你在本实验中的收获，结合生活写出一种避免汽车在冰雪路面上行驶时出现打滑现象的具体做法：______。
答案：匀速直线 二力平衡 接触面的粗糙程度 压力的大小 1.6 错误 没有控制压力相同 在路面上撒炉渣（或在路面上撒盐加速雪的熔化或换防滑轮或安装防滑链或在车上放
解析：匀速直线 二力平衡 接触面的粗糙程度 压力的大小 1.6 错误 没有控制压力相同 在路面上撒炉渣（或在路面上撒盐加速雪的熔化或换防滑轮或安装防滑链或在车上放重物等）
【详解】
（1）[1][2]实验中小梦用弹簧测力计水平拉动木块在接触面上做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡知识，拉力大小等于摩擦力的大小，从而测出木块与长木板之间的滑动摩擦力。
（2）[3][4]如果小梦想探究滑动摩擦力大小与压力的关系，需要控制接触面的粗糙程度相同，改变接触面受到压力的大小。
（3）[5]弹簧测力计每一个大格代表1N，每一个小格代表0.2N，图甲中弹簧测力计的示数是1.6N，因为物体做匀速直线运动，拉力等于滑动摩擦力，所以甲图滑动摩擦力大小为1.6N。
（4）[6][7]研究滑动摩擦力大小可能与接触面积的大小有关，要控制压力和接触面粗糙程度相同，将木块沿竖直方向锯掉一半，压力变小了，由此得出结论：滑动摩擦力的大小与接触面积的大小有关的结论是错误的。
（5）[8]汽车在冰雪路面上行驶时出现打滑是由于下雪后车轮与地面之间的摩擦力减小造成的，因此要避免汽车在冰雪路面上行驶时出现打滑现象就要想办法增大两者之间的摩擦力，比如：在路面上撒炉渣，增大接触面的粗糙程度；在路面上撒盐加速雪的熔化；换防滑轮；安装防滑链；在车上放重物，增大压力等。
11．在研究液体压强的实验中，小强进行了如图所示的操作：

（1）实验前，应调整U形管压强计，使左右两边玻璃管中的液面___________；要研究液体的压强与某个因素的关系，需要先控制其他几个因素不变，这种实验探究方法称作___________法；
（2）甲图与___________图进行对比是探究液体压强与深度的关系，由图可得出结论：同种均匀液体中，深度越深，压强越___________；
（3）要探究液体压强与盛液体的容器形状是否有关，应选择___________图与丁图进行对比，由图可得出结论：液体压强与盛液体的容器的形状___________；
（4）在丙图中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于向上、向下、向左、向右等方位，这是为了探究同一深度处，液体向________的压强大小的关系；乙图与丙图进行对比可知，深度相同时，液体密度越大，液体压强越___________。
答案：相平 控制变量 乙 大 乙 无关 各个方向 大
【详解】
（1）[1]为了在实验前保持U形管两端的压强相等，需要在实验进行前调整U形管压强计，使左右
解析：相平 控制变量 乙 大 乙 无关 各个方向 大
【详解】
（1）[1]为了在实验前保持U形管两端的压强相等，需要在实验进行前调整U形管压强计，使左右两边玻璃管中的液面相平。
[2]要研究液体的压强与某个因素的关系，需要先控制其他几个因素不变，只改变要研究的因素，这样能排除其他因素对实验的干扰，这种实验探究方法叫做控制变量法。
（2）[3]该小问是为了探究液体压强与深度的关系，根据控制变量法，需要保持其他因素不变，图甲与图乙进行对比，二者烧杯中的液体相同，但压强计金属盒的橡皮膜在水中的深度不同，所以甲图与乙图进行对比是探究液体压强与深度的关系。
[4]根据转换法可知，该实验是通过比较U形管两端的液面差来体现液体压强的大小，U形管两端的液面差越大，说明其液体压强越大；U形管两端的液面差越小，说明其液体压强越小。分析图甲和图乙可知，图乙中压强计金属盒的橡皮膜在水中的深度比甲深，图乙中的U形管两端的液面差比图甲大，可以得出结论：同种均匀液体中，深度越深，压强越大。
（3）[5][6]根据控制变量法，要探究液体压强与盛液体的容器形状是否有关，应选择除容器形状不同以外，其他因素相同的实验组进行比较。丁图和乙图的液体种类相同，压强计金属盒的橡皮膜在水中的深度也相同，盛液体的容器形状不同，所以比较丁图和乙图实验可以探究液体压强与盛液体的容器形状是否有关，比较丁图和乙图实验，两组实验U形管两端的液面差相同，说明液体压强与盛液体的容器的形状无关。
（4）[7]丙图中，固定U形管压强计金属盒的橡皮膜在盐水中的深度，使金属盒处于向上、向下、向左、向右等方位，根据控制变量法，这是为了探究同一深度处，液体向各个方向的压强大小关系。
[8]乙图与丙图中，二者U形管压强计金属盒的橡皮膜在液体中的深度相同，液体的密度不同，盐水的密度比水大，丙图U形管两端的液面差比乙图大，故乙图与丙图进行对比可知，深度相同时，液体密度越大，液体压强越大。
12．小强同学利用U型管压强计和装有水的大烧杯来探究液体内部压强的特点：

（1）为了顺利完成该实验，除了图甲中的器材外，还需要用到的测量工具是______。
（2）实验前他注意到U型管两边的液面已处于同一水平线上，如图甲；当他将金属盒浸没于水中后，发现如图乙所示的情景，则装置可能出现的问题是______。
（3）排除故障后，他重新将金属盒浸没于水中，如图丙、丁，由此可知液体内部压强与______有关；进一步分析可得出初步结论：______。
（4）他又将烧杯中加入了一定量的浓盐水，为了使探头与加盐水前的深度相同，应将探头位置______（选填“上移”、“下移”或“不变”），并且观察到U型管内液柱的高度差变______。
答案：刻度尺 U型管压强计金属盒（或橡皮管）漏气（密闭性不好） 液体的深度 同种液体，液体的压强随深度的增加而增大 上移 大
【详解】
（1）[1]在本实验中，除了如
解析：刻度尺 U型管压强计金属盒（或橡皮管）漏气（密闭性不好） 液体的深度 同种液体，液体的压强随深度的增加而增大 上移 大
【详解】
（1）[1]在本实验中，除了如图甲的器材外，还需要的测量工具是刻度尺，用来测量U型管两边的液面高度差及探头在液体中的深度。
（2）[2]浸入水后，U型管两边的液面无变化，说明探头不能将水中的压强传递到U形管的水面上，则装置可能出现了漏气现象。
（3）[3][4]排出故障后，金属盒浸入水中，如图丙、丁所示，丁中探头浸入水中的深度较大，U型管两边液面的高度差越大，即水的压强越大，由此可得出，液体内部压强与深度有关，同种液体，液体的压强随深度的增加而增大。
（4）[5]在水中加入浓盐后，为了使探头与加盐水前的深度相同，应将探头位置上移，因为加入盐水后，探头的位置保持不变的话，探头处于盐水中的深度变深了。
[6]当深度相同时，液体密度越大，压强越大，所以，可以观察到U型管内液柱的高度差变大。
13．如图是做“探究液体内部压强特点”实验的装置和情境。

（1）图甲是U形管压强计，它 ___________（选填“属于”或“不属于”）连通器，实验中通过U形管中两液面的 ___________来显示橡皮膜上所受压强的大小。
（2）实验前小明发现自己组装的压强计的U形管两液面如图甲所示，他下一步的调节是 ___________（选填“A”或“B”）。
A．将U形管右侧高出的液体倒出
B．取下软管，重新组装
（3）比较图乙和图丙可得出结论：___________。
（4）若U形管内液体为红色的水，密度为，在图丙中，U形管底部A点距左、右两侧水面的高度分别为h1和h2（h1=3cm，h2=9cm），则A点受到的水的压强为 ___________Pa。
答案：不属于 高度差 B 同一种液体的压强随深度的增加而增大 900
【详解】
（1）[1]U形管本身是一个连通器，但与压强计的探头连接后，一端被封闭，不符合“上端开口，底
解析：不属于 高度差 B 同一种液体的压强随深度的增加而增大 900
【详解】
（1）[1]U形管本身是一个连通器，但与压强计的探头连接后，一端被封闭，不符合“上端开口，底部连通”这一特点，因此，不是连通器。
[2]根据转换法，实验中液体压强的大小变化是通过比较U形管两侧液面高度差的变化。
（2）[3]当压强计的橡皮膜没有受到压强时，U形管中液面应该就是相平的，若U形管中的液面出现了高度差，就说明软管中的气体压强大于大气压，在压力差的作用下，U形管中的液面出现高度差；要调节，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的。
故选B。
（3）[4]乙丙两个图为同种液体，橡皮膜的方向相同，深度不同，深度越大，U形管的高度差越大，压强越大，可得出结论：同一种液体的压强随深度的增加而增大。
（4）[5]A点受到的水的压强为

14．同学们利用压强计等装置“探究液体内部压强”的规律，进行了如下的操作：

（1）在使用压强计前，发现U形管中两侧液面已有高度差（如图甲所示），接下来的操作是 ______（选填“A”或“B”）；
A．直接从U形管右侧中倒出适量液体
B．拆除胶管重新安装
（2）正确操作后，分析乙、丙两图的实验现象，初步得出的结论是：同种液体中，液体压强随液体深度的增加而 ______，因此拦河大坝要做成 ______的形状（选填“上窄下宽”或“上宽下窄”）；
（3）通过比较丙、丁两个图，可探究液体压强与 ______的关系；
（4）实验中液体压强是用U形管两侧液面高度差来表示的，这种方法叫 ______法。
答案：B 增大 上窄下宽 液体密度 转换
【详解】
（1）[1]在使用压强计前，发现U形管中两侧液面已有高度差（如图甲所示），接下来的操作是，只需要将软管取下，再重新安装，
解析：B 增大 上窄下宽 液体密度 转换
【详解】
（1）[1]在使用压强计前，发现U形管中两侧液面已有高度差（如图甲所示），接下来的操作是，只需要将软管取下，再重新安装，这样的话，U形管中两管上方的气体压强就是相等的（都等于大气压），当橡皮膜没有受到压强时，U形管中的液面就是相平的，故选B。
（2）[2][3]正确操作后，分析乙、丙两图知，液体密度相同，乙中深度较大，液体产生的压强较大，初步得出的结论是：同种液体中，液体压强随液体深度的增加而增大，因此拦河大坝要做成上窄下宽的形状。
（3）[4]比较丙、丁两个图知，橡皮膜所处的深度相同，液体的密度不同，可探究液体压强与液体密度的关系。
（4）[5]压强计是通过U形管中液面的高度差来反映被测压强大小的，液面高度差越大，液体的压强越大，这种方法叫做转换法。
15．在“探究影响压力作用效果因素”的实验中，操作步骤如图甲、乙、丙所示。

（1）甲、乙、丙实验中，根据 __________来比较压力的作用效果，这种科学探究方法是 __________法。
（2）通过比较 __________两图可探究受力面积的大小对压力作用效果的影响。下列实例中，直接应用该结论的是 __________（选填“A”或“B”）。
A．图钉的一端做得很尖
B．交通管理部门规定，严禁货车超载
（3）将该小桌和砝码放在如图丁所示的木板上，比较图丙中海绵受到的压强p丙和图丁中木板受到的压强p丁的大小关系为：p丙__________（填“大于”、“小于”或“等于”）p丁。
答案：海绵的凹陷程度 转换 乙、丙 A 等于
【详解】
（1）[1][2]实验中，海绵的凹陷程度越大，压力作用效果越明显，即压力的作用效果是通过比较海绵的凹陷程度来反映的，
解析：海绵的凹陷程度 转换 乙、丙 A 等于
【详解】
（1）[1][2]实验中，海绵的凹陷程度越大，压力作用效果越明显，即压力的作用效果是通过比较海绵的凹陷程度来反映的，这用到了转换法。
（2）[3]要探究受力面积的大小对压力作用效果的影响，需要控制压力大小相同，改变受力面积，图乙丙符合题意。
[4]比较图乙、丙所示实验，压力大小相同，乙中受力面积较小，压力作用效果明显，故可得出结论：压力大小相同时，受力面积越小，压力的作用效果越明显。
A．图钉的一端做得很尖，通过减小受力面积增大压强，符合题意；
B．交通管理部门规定，严禁货车超载，通过减小压力来减小压强，不符合题意；
故选A。
（3）[5]在图丙、图丁中，压力和受力面积相同，由p＝可知压强相同，即p丙＝p丁。
16．某同学为了探究“浮力大小与哪些因素有关”，做了如图所示的实验：

（1）据甲和乙可知，物体受到的浮力F浮＝______；（用图中的物理量符号表示）
（2）析乙和丙可知，弹簧测力计测得拉力大小关系是：F1______F2（选填“＞”“＝”或“＜”）说明物体所受浮力人小随其排开液体的体积增大而______（选填“增大”或“减小”）；
（3）通过乙和丁探究，不能得到浮力大小与液体密度的关系，其原因是______；
（4）根据甲和乙可知物体的体积表达式V＝______。（用G、F1及ρ水表示）
答案：G﹣F1 ＜ 增大 物体排开水和盐水的体积不同
【详解】
（1）[1]由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体
解析：G﹣F1 ＜ 增大 物体排开水和盐水的体积不同
【详解】
（1）[1]由甲图可知物体的重力为G；乙图中物体受到重力、拉力和浮力的作用，根据力的平衡条件可得，所以物体受到的浮力

（2）[2][3]比较乙和丙两图中测力计的指针位置可知，乙中弹簧测力计的示数小于丙的示数，即

由可知，在乙中所受的浮力较大，比较图乙和图丙，液体的密度相同，物体在乙中所排开的液体体积大于在丙中所排开的液体体积，因此可知，物体所受浮力人小随其排开液体的体积增
