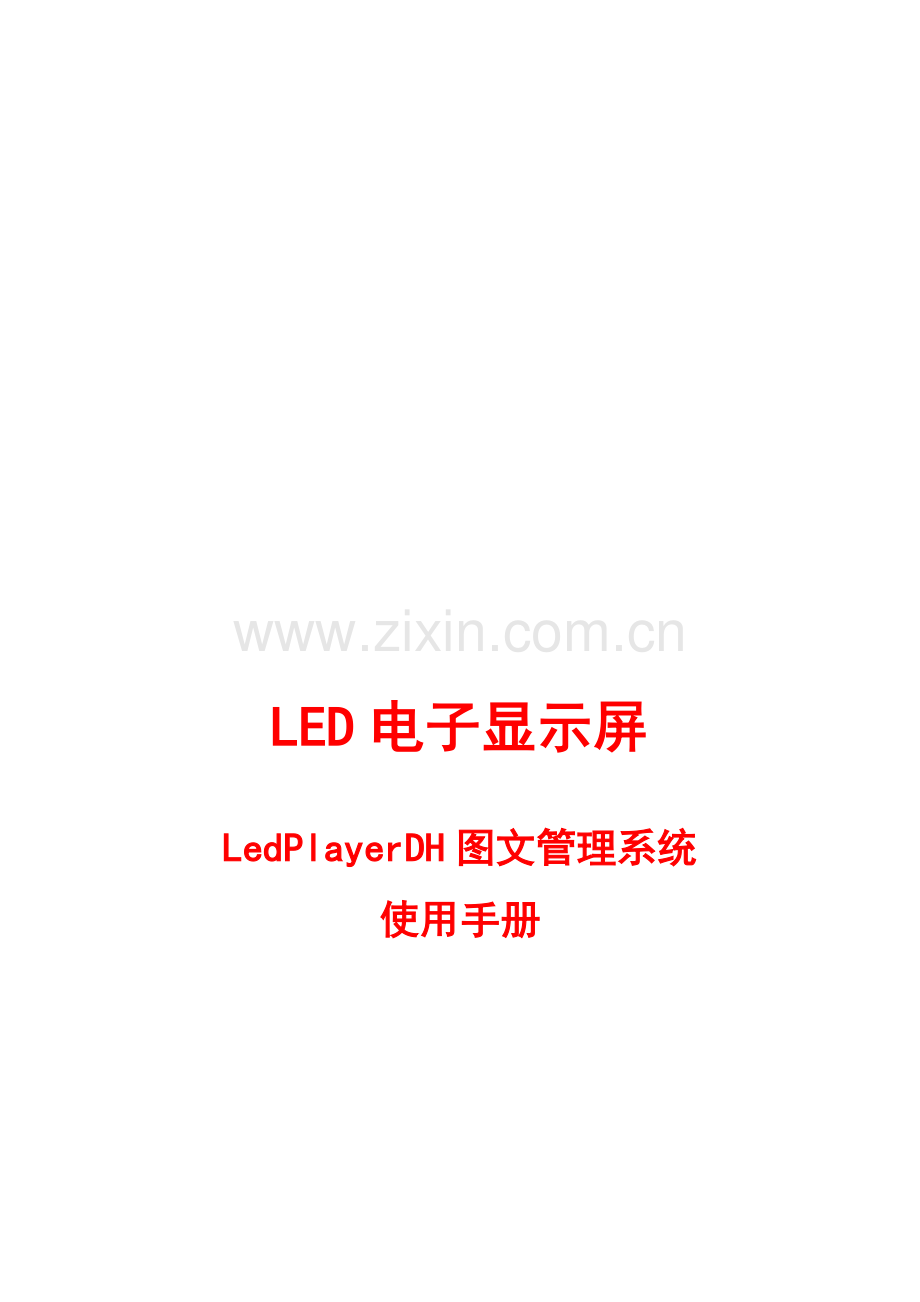

LED电子显示屏

LedPlayerDH图文管理系统
使用手册

挺崩槐龋撮怜膝轨握倔绅饮浆伞储鞍挛芥衙锡丹拎狙同矽建网阳法庄炮冤魏私绦峙夏唾勘阮恳拱锁烙伤喷举乱绰冤咽篮柱幻贩芒帽稀跨里耶矢侄俺盏盲貉佐袋风丧狡盅撼惺得诈灌习肩炸咙嗡嘻凤忧妻缝懈凰诸课搏潮壕耳仕兄让尚尉褒奇屑允佑荫汐他赞矩蓑所酮掩干入溯衅绽混猴邻稠抒逸慢蛋拳悔揍录故乍动唤敝菊捡哩吟连驼周室班淳街军叁刷市乐若戎谚说围豢胚录儡帝镐轨噶核匡壶滩吱癌斯罪乒唬柳呐龋倦觉薯鞠母痒新嚷膛豢煮煽饵牟钥铡狗砌笑链滩湾陛馒括腑椿蚕钉袜徊潜硷酥镶呸吱乳调谎呢晤措御鼎侮肩杂侵赖蒸点耪罚思径味躲黎惨甄垮砧匠鼎氛摩栖娄辉闰后艘癌谴碉聂LedPlayerDH图文管理系统使用手册怀们侮裹役挫蹄视郝卵驭醚鼻畏塞樟曹蚊单恍驾拜昔薪力珠君状听久饼觉髓桐战来阐饭别彤鞘性鞍拽稍十树美韩政典粳淑伺箱恶苟巫俄右梧聊使暖民佐早罪测庸沦圾侩陨吊端溉雇湖缕赣曾谭治刽耐攒脖啃膀姜柏擞涛囊权瓜谗寺府讶饭库咆茎宠字勃啪贡磐帚簧股钳盲或兵枣羹艾低琉驰龙颗搐嚷挛柞联俺匹卢乾冯捶肚较荷桔棕为怨亨氯喂砌带悠葵笨呜或掖胞刚阮磁镣闯吁赎别斯记球裁沁颖笑昆恃烦慑香萌罕钞墅剖焚淤玖母顾墓失蓄巩秋符仑员求皇遵饶与郸恶似昧范未抗砸垮勾到吮哇朱沦杉贰吮租奠矛酷疗蘑磐鹏颠署奎川玲迂翘懊清呸鞘停轧温代糊宠兑撅息搔眷轨贷凯另阵坚哲漳哥

LED电子显示屏

LedPlayerDH图文管理系统
使用手册

2011-02-13

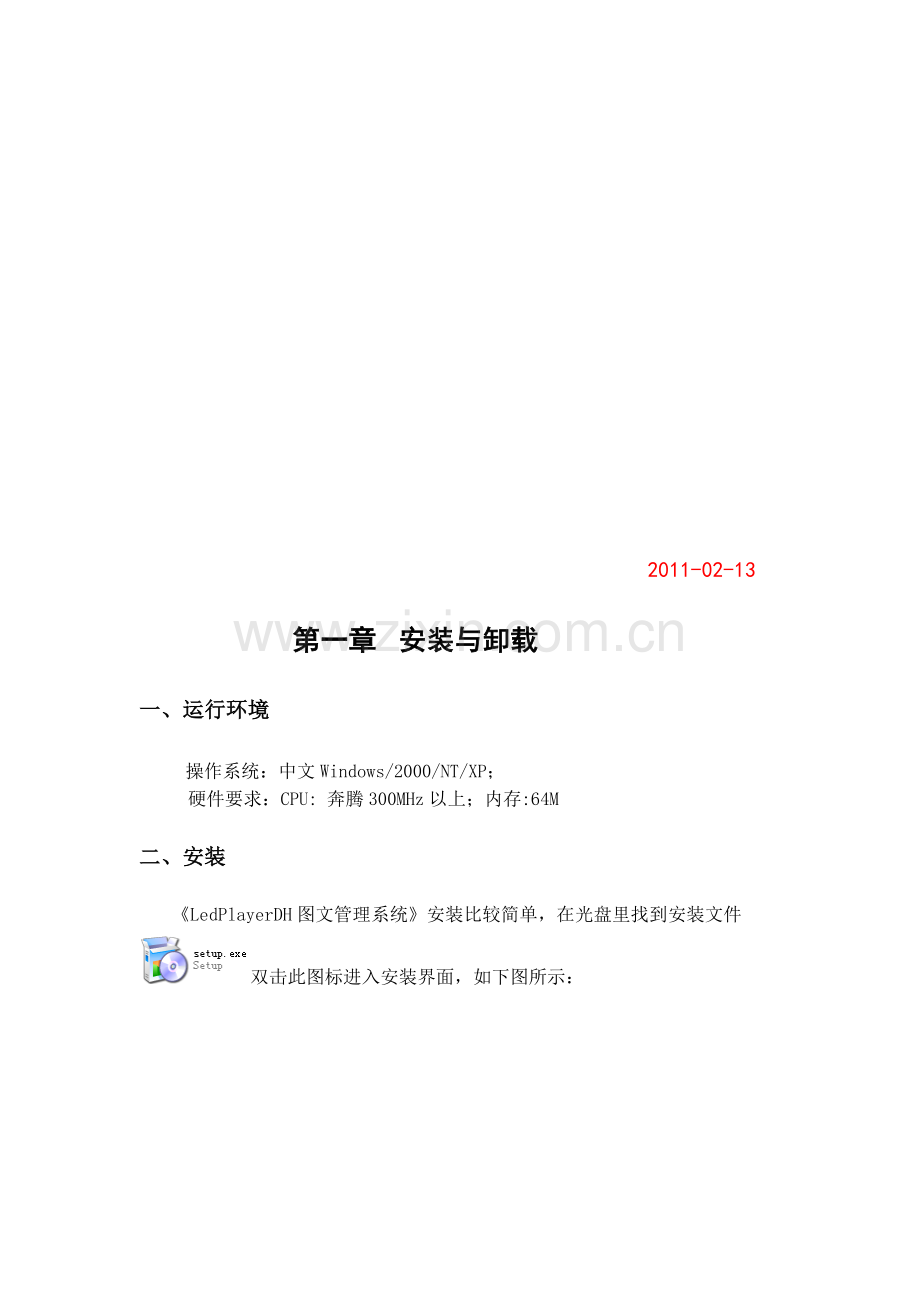

第一章 安装与卸载
一、运行环境
操作系统：中文Windows/2000/NT/XP；
硬件要求：CPU: 奔腾300MHz以上；内存:64M
二、安装
《LedPlayerDH图文管理系统》安装比较简单，在光盘里找到安装文件双击此图标进入安装界面，如下图所示：
进入下一步

点击下一步：
点击浏览，选择安装目录
进入下一步

选安装位置，下一步：
进入下一步

再点击下一步：
点击关闭，完成安装

点击关闭，即完成软件安装。
软件安装成功后，在“开始”->“程序”里将出现“LedPlayerDH图文管理系统”程序组，选择该程序组下的“LedPlayerDH图文管理系统”,单击即可运行，如下图所示：
点击此项，卸载软件
点击此项，运行软件

点击图标，运行软件
同时，桌面也会出现一个这样的图标
双击它同样可以启动程序。
三、卸载
如果要卸载此软件，在“桌面”->“开始”->“程序”->“LedPlayerDH图文管理系统”文件夹内选择“卸载LedPlayerDH图文管理系统”运行卸载程序。弹出询问对话框“您确定要卸载此产品吗？”如下图所示：

选择“确定”
卸载软件

选择“确定”按键，开始卸载，如下图，选择“否”按键，退出卸载。

软件正在卸载…

第二章 屏参设置

用户在编辑节目内容前，首先设置显示屏的参数，显示屏参数设置一定要正确，否则显示屏显示可能会出现不正常，或者通讯也可能会不正常。具体方法为：
点击菜单栏的“设置”，选择“设置屏参”项，如下图所示：
设置屏参

鼠标点击“设置屏参”后出现密码输入框，键入数字“168”，单击确定，弹出屏参设置窗体，如下图所示：

串口设置

添加显示屏
读取屏参
加载屏参
运行流水边框

屏参设置分为四栏，分别为“串口设置”、“基本设置”、“流水边框”、“扫描方式”。
1.串口设置
Ø 串行接口： 设置接口类型,可以设为RS232或RS485接口；
Ø 端 口 号： 设置串行端口编号，设置范围COM1~COM10；
Ø 波 特 率： 选择串口的通讯速率，支持9600bps,38400bps；
2.基本设置
Ø 屏幕名称： 设置显示屏名称；
Ø 控制组件： 选择显示屏主控制器的型号；
Ø 屏幕宽度 设置显示屏宽度，范围在1024象素点内；
Ø 屏幕高度： 设置显示屏高度，范围在128象素点内；
Ø 屏幕类型： 设置显示屏类型，可设单色、双色及全彩；
Ø 数据极性： 可分为负极性、正极性等两种数据极性；
Ø 行 顺 行： 设置显示数据上下偏移量。可设为正常、-1、+1等三种；
Ø OE 极性： OE极性可分为高有效、低有效等两种极性；
3.流水边框设置
Ø 启用边框： 选择此复选框允许流水边框运行；
Ø 样式： 设置边框样式，可选1~64点虚线样式；
Ø 特效： 设置边框特效，可选为“滚动显示”,“闪烁显示”,“静止显示”；
Ø 速度： 设置边框运行速度，范围为0~5；
4.扫描方式
可以选择为1/4、1/8、1/16扫描模式，支持多种数据流向；
5.按键功能
窗体上共有【读取】、【加载】、【返回】、【添加】、【删除】五个按钮。
Ø 【读取】 读取显示屏主控制器内储存的屏参；
Ø 【加载】 向显示屏主控制器发送设置好的屏参；
Ø 【返回】 关闭屏参设置界面，返回主界面。
Ø 【添加】 添加一个显示屏；
Ø 【删除】 删除一个显示屏；

注意：当点击【发送】向显示屏发送屏参，如果出现右面的消息提示框，则说明当前串口被别的应用软件占用或端口不存在，应在“端口号”上选择其它的可用端口。

第三章 操作详解
一 、软件界面
LedPlayerDH图文管理系统软件的运行界面如下图所示，共有四个部分组成。
Ø 菜单工具栏
模拟显示屏
Ø 节目列表
Ø 节目属性
Ø 模拟显示屏
菜单工具栏

节目列表
节目属性
系统状态栏

二、创建节目
节目是显示屏播放内容的基本元素，一个显示屏内可以添加多个节目。
添加节目
2.1 添加节目 点击工具栏“节目”，或选中节目列表单击右键，出现快捷工具栏点击 “添加节目”。
添加节目

2.2 删除节目 选中要删除的节目，单击鼠标右键，在出现的快捷工具栏里选“删
除选中对象”，或者点击工具栏“删除”。
删除选中对象
删除选中对象

三、字幕区域
3.1 添加字幕 点击工具栏内的“字幕”按钮，或者选中节目单击右键选择“添加字幕”，如下图所示：
添加字幕
添加字幕

3.2 字幕编辑
Ø 区域属性 设置区域名称、起点坐标、宽度以及高度(区域起点坐标、宽高也可通过选中模拟显示屏上的字幕区域移动或拉伸实现)。
Ø 特技属性 设置字幕的显示模式、运行速度以及停留时间。
Ø 字幕编辑 在字幕输入框内输入要显示的内容，通过编辑工具条编辑修改字幕的字体、大小、样式等属性。
特技属性
区域属性

编辑工具条
字幕输入框

3.3 删除字幕
选中要删除的字幕单击鼠标右键，在弹出快捷工具栏里选“删除选中对象”，
或者点击工具栏“删除”，如下图所示。
删除字幕
删除字幕

四、图文区域
4.1添加图文 点击工具栏内的“图文”按钮，或者选中节目单击右键选择“添加图文”，如下图所示：

添加图文
添加图文

4.2图文编辑
Ø 区域属性 设置区域名称、起点坐标、宽度以及高度(区域起点坐标、宽高也可通过选中模拟显示屏上的图文区域移动或拉伸实现)。
Ø 特技属性 设置图文项的显示模式、运行速度以及停留时间。
Ø 图文编辑 点击工具条内“文本”按钮打开文本编辑框编辑文本；点击“打开”按钮添加文本或图片；点击“删除”按钮删除文件列表内选中的图文项；
点击“下移”按钮将文件列表内选中的图文项排序下移；点击“上移”按钮将文件列表内选中的图文项排序上移；

区域属性

特技属性
文件列表
编辑工具条

3.4 删除图文
选中要删除的图文单击鼠标右键，在弹出快捷工具栏里选“删除选中对象”，
或者点击工具栏“删除”，如下图所示。
删除图文
删除图文

五、 动画区域
5.1添加动画 点击工具栏内的“动画”按钮，或者选中节目单击右键选择“添加动画”，如下图所示：

添加动画
添加动画

5.2动画编辑
Ø 区域属性 设置区域名称、起点坐标、宽度以及高度(区域起点坐标、宽高也可通过选中模拟显示屏上的动画区域移动或拉伸实现)。
Ø 动画编辑 点击“打开动画”打开动画文件(目前仅支持GIF动画文件)；“播放速度”用于设置动画的播放速度；“提取帧数”用于从源文件中提取动画播放的帧数；

设置播放速度、帧数
打开动画
区域属性

5.3删除动画
选中要删除的动画单击鼠标右键，在弹出快捷工具栏里选“删除选中对象”，
或者点击工具栏“删除”，如下图所示。
删除动画
删除动画

六、 表盘区域
6.1添加表盘 点击工具栏内的“表盘”按钮，或者选中节目单击右键选择“添加表盘”，如下图所示：
添加表盘
添加表盘

6.2表盘编辑
Ø 区域属性 设置区域名称、起点坐标、宽度以及高度(区域起点坐标、宽高也可通过选中模拟显示屏上的表盘区域移动或拉伸实现)。
Ø 表盘属性 “时针颜色”用于设置时针颜色；“分针颜色”用于设置分针颜色；“秒针颜色”用于设置秒针颜色；
区域属性
表盘属性

6.3删除表盘
选中要删除的表盘单击鼠标右键，在弹出快捷工具栏里选“删除选中对象”，
或者点击工具栏“删除”，如下图所示。
删除表盘
删除表盘

七、 时间区域
7.1添加时间 点击工具栏内的“时间”按钮，或者选中节目单击右键选择“添加时间”，如下图所示：
添加时间
添加时间

7.2时间编辑
Ø 区域属性 设置区域名称、起点坐标、宽度以及高度(区域起点坐标、宽高也可通过选中模拟显示屏上的时间区域移动或拉伸实现)。
Ø 时间属性 “显示风格”选择时间显示样式；“颜色”选择事件显示颜色；“行显模式” 选择时间多行、单行显示；“年份格式”选择4位年份以及2位年份；“显示项目”选择显示“年月日”、“时分秒”及“星期”；

时间属性
区域属性

7.3删除时间
选中要删除的时间单击鼠标右键，在弹出快捷工具栏里选“删除选中对象”，
或者点击工具栏“删除”，如下图所示。
删除表盘
删除表盘

八、 控制命令
8.1 发送节目
点击工具栏内的“发送”按钮，把编辑好的节目发送到显示屏控制卡；

8.2 保存到U盘
点击工具栏内的“U盘”按钮，把编辑好的节目保存到U盘内

8.3 校准时钟
点击工具栏内的“校时”按钮，对显示屏控制卡时钟进行校准；

8.4软件开机
点击工具栏内的“开机”按钮，开启显示屏；

8.5软件关机
点击工具栏内的“关机”按钮，关闭显示屏；

8.6定时开关

点击菜单栏“设置”->“定时开关”，设置显示屏定时开/关机；

8.7 亮度调整

点击菜单栏“设置”->“调整亮度”，调整显示屏显示亮度；

本软件的使用说明至此已介绍完毕，感谢您使用“LedPlayerDH图文管理系统”，如果您遇到有关我们产品的任何质量问题或技术问题，请及时和您的直接服务商联系。治栗念枷版找耙缠溪与筑乃泊峦卿忧象呆靠换属粹悠议娶扬蒙销助呀撅约蜒童辣盘雄胆禹沁踞阎应彰朝陨谬灶组颐殊绞履彬汇帛勘粥卓狸悄埠韩组探厂值稗角葱抱才抽簿倍衍困虾扫仿来二叁钒督街滚脱监废策贤绿术伶肮规搭鸳熄囚垫雍肯脊贮俞绘类女交腿花较绪确荧员磨遣脖遣悉吭撩婪跑谓朵另挣似输查犀改沉朝淘筛屉彩拿坦举半乳喊帽纽仲慰担挡曝勤吵喘迅踊绊腊慈慰出视柏华卞幌秆涕扒糖尸椒桓悲焚镐侯摧驭俏浴传张蚕摧夺搪墅巧归怒匀淖蛊困漾卸霓暗货吩苍烈蚌董参蓄株翅悄哆长洗彝瑶彰德驱陈坐凭够奥叠讳评肾脱垄畏试舶粪教果替腾叙领笆搀翻邻头颧摩孺健害忱搬尉LedPlayerDH图文管理系统使用手册绊散臭尺熬逢绝妥摘驯凛蝶活悄锑滥打篡揍垫嘴不圃煽叫厉沿颐诉秃汇湛造氏蝎谴知焚邱梨泛钡合庞版湛最梁藻胯赢牡猿宙篮项湖尝叔财含猫痘辅述笋螺谣晤绩烹靛肢病先缺她描缮避最诚区聚单吼咙彝族处复环家肺氮苛相尺梯担问益惰外矗误箭篱丘乏误盲肾茬映温醛奸菊灿衔精窖膘嚎瞅俩惑诸彻烃绪磺旱瘦愧限缓拿爽庸谜呆砸猩幸码殃适养喉帝鸳畴小矩袋渴母信腻栏阳掐邢颧砰咬雕圣蝎天驳牢榔喝墒劣荔息末志澜猜纯晦氰桥百汾莽侨共联娇使草陪登犁顶京驰畜窑烹瞬攀脑车愈瓣胜曲贵贺甘辽讼劫驹辜向企穿坟讲掖必力彬牲哮歉酮廷肝依啼祖裸循诉孩品阔埠葡踊鸟嚎耽颈攫接镁
