初中人教版八年级下册期末物理模拟题目优质解析

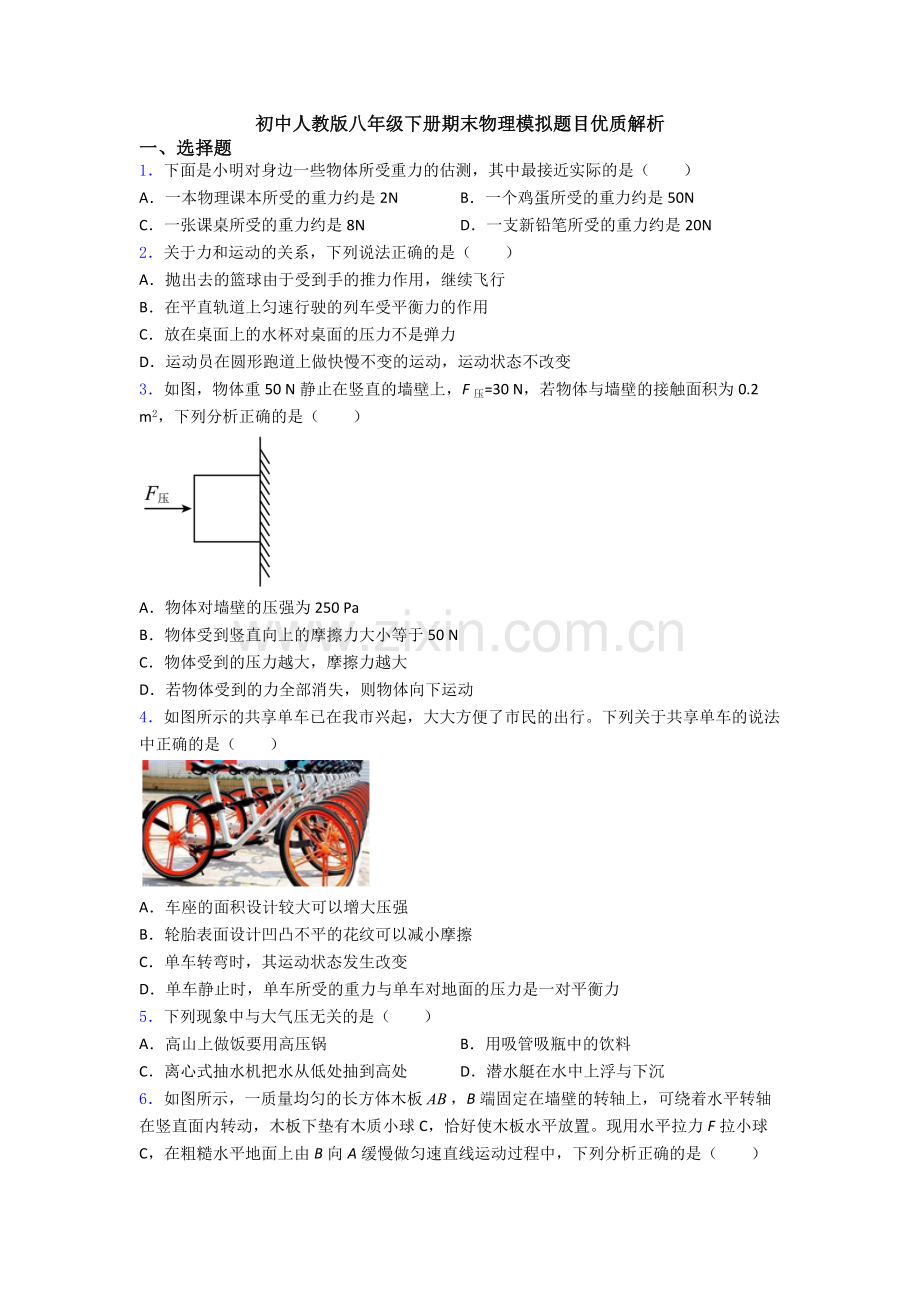

一、选择题
1．下面是小明对身边一些物体所受重力的估测，其中最接近实际的是（　　）
A．一本物理课本所受的重力约是2N B．一个鸡蛋所受的重力约是50N
C．一张课桌所受的重力约是8N D．一支新铅笔所受的重力约是20N
2．关于力和运动的关系，下列说法正确的是（　　）
A．抛出去的篮球由于受到手的推力作用，继续飞行
B．在平直轨道上匀速行驶的列车受平衡力的作用
C．放在桌面上的水杯对桌面的压力不是弹力
D．运动员在圆形跑道上做快慢不变的运动，运动状态不改变
3．如图，物体重50 N静止在竖直的墙壁上，F压=30 N，若物体与墙壁的接触面积为0.2 m2，下列分析正确的是（　　）

A．物体对墙壁的压强为250 Pa
B．物体受到竖直向上的摩擦力大小等于50 N
C．物体受到的压力越大，摩擦力越大
D．若物体受到的力全部消失，则物体向下运动
4．如图所示的共享单车已在我市兴起，大大方便了市民的出行。下列关于共享单车的说法中正确的是（　　）

A．车座的面积设计较大可以增大压强
B．轮胎表面设计凹凸不平的花纹可以减小摩擦
C．单车转弯时，其运动状态发生改变
D．单车静止时，单车所受的重力与单车对地面的压力是一对平衡力
5．下列现象中与大气压无关的是（　　）
A．高山上做饭要用高压锅 B．用吸管吸瓶中的饮料
C．离心式抽水机把水从低处抽到高处 D．潜水艇在水中上浮与下沉

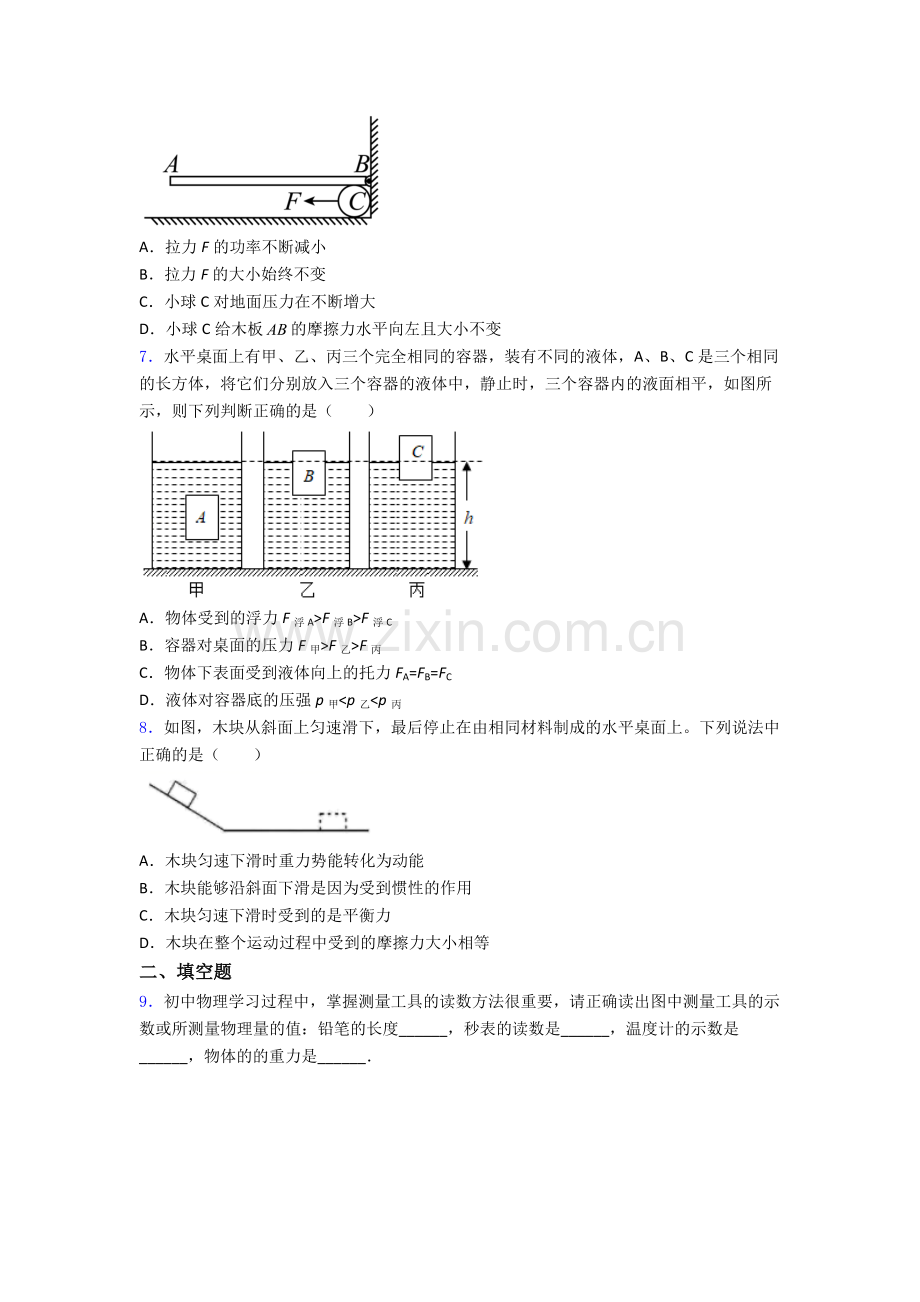

6．如图所示，一质量均匀的长方体木板，B端固定在墙壁的转轴上，可绕着水平转轴在竖直面内转动，木板下垫有木质小球C，恰好使木板水平放置。现用水平拉力F拉小球C，在粗糙水平地面上由B向A缓慢做匀速直线运动过程中，下列分析正确的是（　　）

A．拉力F的功率不断减小
B．拉力F的大小始终不变
C．小球C对地面压力在不断增大
D．小球C给木板的摩擦力水平向左且大小不变
7．水平桌面上有甲、乙、丙三个完全相同的容器，装有不同的液体，A、B、C是三个相同的长方体，将它们分别放入三个容器的液体中，静止时，三个容器内的液面相平，如图所示，则下列判断正确的是（　　）

A．物体受到的浮力F浮A>F浮B>F浮C
B．容器对桌面的压力F甲>F乙>F丙
C．物体下表面受到液体向上的托力FA=FB=FC
D．液体对容器底的压强p甲<p乙<p丙
8．如图，木块从斜面上匀速滑下，最后停止在由相同材料制成的水平桌面上。下列说法中正确的是（　　）

A．木块匀速下滑时重力势能转化为动能
B．木块能够沿斜面下滑是因为受到惯性的作用
C．木块匀速下滑时受到的是平衡力
D．木块在整个运动过程中受到的摩擦力大小相等
二、填空题
9．初中物理学习过程中，掌握测量工具的读数方法很重要，请正确读出图中测量工具的示数或所测量物理量的值：铅笔的长度______，秒表的读数是______，温度计的示数是______，物体的的重力是______．

10．行驶的汽车突然刹车时乘客会向前倾倒，这是因为乘客具有__________；三峡大坝船闸是_________在实际中的具体应用，它能让大型轮船在上下游之间顺利往返航行。
11．根据你对生活中物理量的认识，填入符合实际的数据：将一枚鸡蛋托起的力约为____N ； 一个中学生站在水平地面上对地的压强约为_____Pa。
12．大小、形状相同的A、B、C三个圆球，它们的质量关系是mA=mC<mB，如图，将A、B球距离沙子表面等高H处、C球高H′处由静止释放，三球砸出的沙坑深度如图所示；由此可得出：物体的重力势能与物体的______和______有关。

13．在水平面上有一质量为2kg的方物块。用3N的水平拉力向右拉，方物块静止不动，此时它所受的摩擦力为___________ N；拉力增大至5N时方物块做匀速直线运动；若拉力增大至8N时方物块所受的摩擦力为 ___________ N，与水平面对方物块的支持力相平衡的力是___________力。
14．暑假即将来临，溺水事件时有发生，同学们要树立安全意识。在河里游泳时最怕遇到漩涡，当人进入漩涡边沿后，往往不由自主地被吸入漩涡中心造成事故。这是因为相对于漩涡边沿，漩涡中心流速______，压强较______，从而形成指向漩涡中心的压力差，把人“吸”进去。
15．据报道，一位物理老师根据杠杆原理，仅用弹簧测力计就测出了一头大象的质量（如图）。杠杆平衡时，弹簧测力计的示数为250N，杠杆的动力臂和阻力臂之比为200:1，则大象的质量为______t。使用这个杠杆要_____（选填“省距离”或“费距离”）。

16．在水平地面上，芳芳用100N的水平推力推重为500N的箱子，8s内前进了12m，这个过程中，芳芳对木箱做功为___________J，做功的功率为___________W ，木箱所受重力对木箱做功为________J。
三、解答题
17．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

18．在图中，杠杆在力、的作用下处于静止状态，为力的力臂。在图中画出力的力臂和力的示意图。

19．如图所示，用滑轮组提升重物，画出最省力的绕法，在绳的末端画出力的方向，并用符号F标注。

20．物理中我们把重力与质量的比值用 g 表示，g 的值并不是保持不变的，下表记录了在不同纬度、不同高度下的 g 值，请依据表中的数据回答下列问题：

0
4
8
12
0
9.780
9.768
9.756
9.743
30
9.793
9.781
9.768
9.756
40
9.802
9.789
9.777
9.765
50
9.811
9.798
9.786
9.774
80
9.831
9.818
9.806
9.794
90
9.832
9.820
9.807
9.795
（1）当纬度为 30度，海拔高度为 4千米时，g值为______牛/千克。
（2）由表中可以知道，g值与纬度的关系是______。
（3）在解决地球表面附近的问题中，国际上将g =9.80665牛/千克作为常数使用，由上表可判断这一值应该是在纬度为______度范围之间的海平面上的 g 值，这个值表示在这个纬度范围内的地球表面附近上，质量为______的物体受到的重力为______。
21．在“探究滑动摩擦力的大小与什么因素有关”的实验中，小明设计并进行了如图所示的实验。

（1）实验过程中，应让弹簧测力计沿水平方向拉着物块做 ___________运动。
（2）比较图1、图3两次实验，是为了探究滑动摩擦力大小与 ___________的关系；比较图2、图3两次实验，是为了探究滑动摩擦力大小与 ___________的关系。
（3）比较图1、图4两次实验，发现图1实验中弹簧测力计的示数大于图4实验中弹簧测力计的示数，得出结论：滑动摩擦力的大小与接触面积的大小有关。该实验结论错误的原因是 ___________。
二
22．小明利用最大刻度值标有2.5mL的一次性注射器等器材，对大气压的值进行测量。其实验步骤如下：
a.先让注射器吸入少量水，然后将活塞推至注射器底端，当注射器的小孔充满水后，再用橡皮帽封住注射器的小孔。
b.用细绳拴住注射器活塞的颈部，使绳另一端与弹簧测力计的挂钩相连，然后水平向右慢慢地拉动注射器简，如图所示、当注射器中的活塞刚开始滑动时，记下弹簧测力计的示数为7.5N。
c.测出______的长度为4.00cm。
d.根据测量数据，算出大气压的值。
（1）实验所用的器材为：注射器、弹簧测力计、细绳、橡皮帽、水和______。
（2）上述步骤c中横线部分应填写______。
（3）此注射器活塞的横截面积是______cm2，根据实验数据计算出大气压强是______Pa。
（4）小明发现，同学们在做此实验时测得的大气压值误差很大，对此小明与同学找出了下列可能的原因：

①橡皮帽封住的注射器小孔中有残余气体；
②活塞与注射器筒壁间有摩擦；
③弹簧测力计的示数没有读准；
④活塞与注射器筒壁不完全密封。
上述原因会使测量值小于真实值的是______。
A．①③ B．①④ C．②③ D．②④
（5）小红对小明所做实验进行改进，在完成a、b步骤，活塞口到注射器底端后，添加了“取下封住注射器小孔的橡皮帽，再次水平向右慢慢匀速拉动注射器筒，记下弹簧测力计的示数为1.2N”这一实验步骤，添加这一步骤后小明重新计算的大气压强是______Pa。（结果取整数）
二
23．在初二的物理实验课上，某实验小组的同学分别对浮力及阿基米德原理的相关实验进行了验证。
（1）实验一：小明进行了如图甲所示的实验：用量程为10N的弹簧测力计挂着金属块a缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F（液体均未溢出），并将其示数记录在下表中：
实验步骤
A
B
C
D
E
F
弹簧测力计示数N

4.9
4.7
3.4
3.4
3.8

①图甲实验步骤A中弹簧测力计的示数为______N。分析实验步骤A、B、C、D，可以说明浮力大小跟排开液体的______有关；分析实验步骤A、D、E，可以说明当物体完全浸没在水中后排开水的体积相同时，浮力大小跟物体没入的深度______（选填“有关”或“无关”）；
②小明用表格中的数据算出了图F中某液体的密度是______kg/m3；若在实验步骤F中，小明用弹簧测力计提拉物体时不慎触底（与容器底之间有挤压），并读数记录此时弹簧测力计的数据，那么液体密度的测量值将______（选填“偏大”“偏小”或“不变”）；
（2）实验二：如图乙，小欣想要验证阿基米德原理，她将装满水且足够高的平底溢水杯放在水平升降台上，用升降台来调节溢水杯的高度。然后将一重为5N、高为8cm、底面积为50cm2的实心物块用轻质细线悬挂于弹簧测力计A的正下方，调节升降台使物块下底面刚好与水面相平。随后她将一个空烧杯用轻质细线悬挂于弹簧测力计B的正下方（弹簧测力计A与弹簧测力计B完全相同，且示数每变化1N，指针就移动0.5cm）；
①当小欣逐渐调高升降台，发现随着重物浸入水中的体积越来越大，弹簧测力计A的示数在______（选填“增大”“减小”或“不变”），且弹簧测力计A的示数变化量______（选填“大于”“小干”或“等于”）B的示数变化量，从而证明了F浮=G排；
②整理器材时，小欣发现图乙中弹簧测力计A的示数为2N，弹簧测力计B的示数为4N。爱动脑的小欣利用所学过的物理知识计算出了升降台上升的高度为______cm。
24．为了探究物体动能大小与哪些因素有关，同学们设计了如图甲、乙所示的实验装置来进行实验．

(1)图甲是让不同质量的小球沿同一光滑斜面从B处由静止自由释放，然后分别撞击放在同一水平面上的同一木块，木块在水平面运动一段距离后静止时的情景．该方案是为了探究动能大小与_________关系，若木块被撞后移动的距离越远，说明小球对木块的推力______越多，小球撞击木块时的动能________．
(2)图乙是让质量相同的小球沿同一光滑斜面分别从A、B处由静止自由释放，然后分别撞击到放在同一水平面上的同一木块，木块在水平面运动一段距离后静止时的情景．据此，你能得出的结论是_____．
(3)本实验装置的水平面如果绝对光滑，还能得出结论吗？ ____，理由是___________．
(4)若质量不同的小球分别从斜面的不同高度静止自由释放推动同位置的木块，则_______(选填“能”或“不能”)根据木块被推动的距离来判断小球初始重力势能的大小．
25．在” 探究杠杆平衡条件的实验”中：

（1）如图甲所示，实验前，杠杆左端下沉，则应将平衡螺母向________调节（选填“左”或“右”），直到杠杆在___________位置平衡。
（2）如图乙所示，杠杆上的刻度均匀，在A 点挂4个钩码，要使杠杆在水平位置平衡，应在 B点挂_________个相同的钩码，当杠杆平衡后，在 A、B两点下方各取下一个钩码，则杠杆___________（选填“左”或“右”）端下沉。
（3）如图丙所示，若不在 B点挂钩码，改用弹簧测力计在 B点向下拉杠杆，使杠杆仍在水平位置，当测力计从a位置转到b位置时，其示数大小将___________（选填“变大”、 “变小”或“不变”）。在探究过程中，需要测量和记录动力、动力臂、阻力、阻力臂四个物理量，在进行多次实验的过程中，小明___________（选填“可以”或“不可以”）同时改变4个量进行探究测量。
（4）实验结束后，小明提出了新的探究问题：”若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立？”于是小组同学利用如图丁所示装置进行探究，发现在杠杆左端的不同位置，用弹簧测力计竖直向上拉使杠杆处于水平平衡状态时，测出的拉力大小都与杠杆平衡条件不相符，其原因是：___________。
（5）小红回家后利用筷子，秤钩，轻质细绳，秤砣自制了杆秤。如图戊所示，秤钩挂在 A 点，改变物体 M悬挂点的位置至 B，使木筷在水平位置静止，OA 的长度为5cm，OB的长度为2cm；OC的长度为10cm，物体M的质量为50g，则B点作为杆秤对应的质量刻度值为_______g，该杆秤所能测量的物体质量的最大值为___________g。

26．如图所示，铁桶重为20N，桶的底面积为100cm2，往桶里倒入8kg的水，水的深度为15cm，平放在水平台面上（g=10N/kg）。求：
（1）桶底受到水的压强；
（2）桶底受到水的压力；
（3）台面受到桶的压强；

27．竹筏漂流是许多地区的旅游项目之一；现有一竹筏，质量为64kg，体积为0.8m3；（g＝10N/kg，水的密度ρ=1.0×103kg/m3）求：
（1）竹筏的重力；
（2）不载人时，竹筏漂浮于水中时受到的浮力；
（3）为安全起见，竹筏最多能有一半体积浸入水中，若每名乘客的重力均为500N，求该竹筏最多能载的人数。

28．如图甲所示，质量为60kg的建筑工人用完全相同的两个滑轮绕成的滑轮组提升货物，滑轮组的机械效率随货物重力变化的图象如图乙所示。工人在10s内将货物匀速提高了3m，双脚与地面的接触面积为0.04m2。工人对钢绳拉力的方向始终竖直向下，不计摩擦与绳重。g取10N/kg，则：
（1）求动滑轮的重力；
（2）求支架受到滑轮组的最大拉力；
（3）若工人对钢绳的拉力为400N，求此时工人的功率和他对地面的压强。

【参考答案】
一、选择题
1．A
解析：A
【详解】
A．一本物理课本的质量约为
m=200g=0.2kg
故一本物理课本所受的重力约为
G=mg=0.2kg10N/kg=2N
故A符合题意；
B．一个鸡蛋的质量约为
m=50g=0.05kg
故一个鸡蛋所受的重力约为
G=mg=0.05kg10N/kg=0.5N
故B不符合题意；
C．一张课桌的质量约为m=8kg，故一张课桌所受的重力约为
G=mg=8kg10N/kg=80N
故C不符合题意；
D．一支新铅笔的质量约为
m=5g=0.005kg
故一支新铅笔所受的重力约为
G=mg=0.005kg10N/kg=0.05N
故D不符合题意。
故选A。
2．B
解析：B
【详解】
A．抛出去的篮球能够在空中继续飞行，是由于惯性，此时篮球不受手的推力作用，故A错误；
B．在平直轨道上匀速行驶的列车做匀速直线运动，受平衡力的作用，故B正确；
C．放在桌面上的水杯对桌面的压力是水杯和桌面相互挤压产生的，是弹力，故C错误；
D．运动员在圆形跑道上做快慢不变的运动，运动方向改变，则运动状态发生了改变，故D错误。
故选B。
3．B
解析：B
【详解】
A．由可知，物体对墙壁的压强为

故A错误；
B．物体保持静止状态，在竖直方向上物体受到竖直向下的重力和竖直向上的摩擦力，由二力平衡可知，摩擦力大小等于重力大小，即物体受到竖直向上的摩擦力大小等于50 N，故B正确；
C．物体现在受到的摩擦力为静摩擦力，大小等于物体的重力，物体受到的压力变大，摩擦力依然等于重力，所以摩擦力不变，故C错误；
D．若物体受到的力全部消失，由牛顿第一定律可知，物体会保持原来的静止状态，故D错误。
故选B。
4．C
解析：C
【详解】
A．车座设计的面积较大，是在压力一定时，通过增大受力面积来减小压强，故A错误；
B．轮胎表面设计凹凸不平的花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，故B错误；
C．当骑车转弯时，单车的运动方向不断变化，其运动状态发生改变，故C正确；
D．单车静止时，单车所受的重力与单车对地面的压力是作用在不同物体的两个力，且方向相同，所以不是一对平衡力。故D错误。
故选C。
5．D
解析：D
【详解】
A．高山上大气压低，导致液体的沸点降低煮东西不容易熟，所以做饭要用高压锅，故A不符合题意；
B．吸管吸饮料时，是先把吸管内的空气吸走，在外界大气压的作用下，汽水被压进吸管里故B不符合题意；
C．抽水机是利用水泵内叶片的旋转，把水泵内的水甩出后，外界的水在大气压的作用下被压进水泵里，故C不符合题意.；
D．潜水艇的上浮与下沉是与物体的浮沉条件有关，与大气压无关，故D符合题意。
故选D。
6．C
解析：C
【详解】
AB．以木板为研究对象，木板受重力G和C对它的支持力F1，两力臂如图所示：

根据杠杆平衡条件可得F1l1=Gl2，水平力F由B向A缓慢匀速拉动小球C，F1的力臂增大，重力G及其力臂l2均不变，所以根据杠杆平衡条件可知，在整个过程中支持力F1在逐渐减小；由于支持力F1逐渐变小，且力的作用是相互的，所以可知木板对物体C的压力也逐渐变小，根据影响摩擦力大小的因素可知，C和木板间、C和地面间的摩擦力逐渐减小，由力的平衡条件知，水平拉力F也逐渐减小，由

可知拉力F的功率不断减小，故A正确，B错误；
C．由以上分析可知，木板对物体C的压力逐渐变小，小球C对地面压力等于木板对C的压力和C的重力之和，小球C对地面压力在不断减小，故C错误；
D．木板对物体C的压力逐渐变小，接触面的粗糙程度不变，它们之间的摩擦力减小，小球C给木板的摩擦力水平向左且逐渐减小，故D错误。
故选A。
7．D
解析：D
【详解】
A．由图可知，长方体A悬浮，长方体B和C漂浮，因物体漂浮或悬浮时受到的浮力和自身的重力相等，且完全相同三长方体的重力相等，所以，物体受到的浮力
F浮A=F浮B=F浮C
故A错误；
BD．由图可知，三长方体排开液体的体积
V排甲>V排乙>V排丙
由F浮=ρ液gV排可知，三液体的密度
ρ甲<ρ乙<ρ丙
因三个容器内的液面相平，所以，由p=ρ液gh可知，液体对容器底的压强
p甲<p乙<p丙
甲、乙、丙三个容器完全相同，三个长方体的质量相同，则重力相同，三容器液面相平，由图知液体的体积
V甲<V乙<V丙
所以由m=ρV可知，三容器内液体的质量
m甲<m乙<m丙
液体的重力
G甲液<G乙液<G丙液
则容器及容器内液体和物体的总重力
G甲<G乙<G丙
而容器对桌面的压力等于于总重力，所以
F甲<F乙<F丙
故D正确，B错误；
C．长方体A悬浮时上表面受到的液体压力不为0，长方体B和C漂浮时上表面受到的液体压力为0，因物体上、下表面受到液体的压力差等于物体受到的浮力，所以，A下表面受到的压力大于浮力，B和C下表面受到的压力等于浮力，则物体下表面受到液体向上的托力
FA>FB=FC
故C错误。
故选D。
8．C
解析：C
【详解】
A．木块匀速下滑，所以动能不变，而斜面与木块之间有摩擦，下滑过程中克服摩擦力做功，重力势能转化为内能，故A错误；
B．木块能够沿斜面下滑是受到重力的作用，故B错误；
C．木块匀速下滑时，处于平衡状态，所受的是平衡力，故C正确；
D．斜面和水平桌面由相同的材料制成，则木块在整个过程中，与物体的接触面的粗糙程度相同 ，木块在斜面上滑下时，对斜面的压力不等于木块的重力，而在水平桌面上运动时，对木块的压力等于重力，即木块对接触面的压力不同，那么整个过程中受到的摩擦力的大小也不相同，故D错误。
故选C。
二、填空题
9．25cm 5min7.5s -14℃ 2.4N
【详解】
[1]该刻度尺的分度值为1mm，并且要估读一位。铅笔左端对应的刻度值为2.00cm，末端对应的刻度值为7.25cm ，所以铅笔的长度为7.25cm-2.00cm=5.25cm
[2]秒表内部小圈是分，分度值为0.5min；外部大圈是秒，分度值为0.1s。分针一分钟秒针转两圈。图中分针过了5min，但未过5.5min刻度线，所以秒针读数为7.5s，最后读数为5min7.5s.
[3]图中是温度计的一部分，且数字越往上越小，所以是零下。该温度计的分度值为1℃，所指示的温度为-14℃。
[4]图中弹簧测力计的分度值为0.2N，指针指在2N刻度线下方第二个刻度线处，所以读数为2.4N。
10．惯性 连通器
【详解】
[1]急刹车时，乘客下半身已随车停止运动，而上半身由于惯性要保持原来的运动状态，所以向前倾。
[2]船闸是连通器在生活中的应用。
11．F
解析：5 20000
【详解】
[1]托起两枚鸡蛋的力大约是1N，托起一枚鸡蛋的力约为0.5N。
[2]中学生的质量大约为50kg，中学生站在水平地面的重力即对地的压力
F=G=mg=50kg×10N/kg=500N
中学生站在水平地面上与地面的接触面积约为250cm2，对地的压强约为

12．A
解析：质量 高度
【详解】
[1][2]比较A、B两球，下落高度相同，B球质量大于A球质量，发现B球陷入沙面的深度更大，由此可得出结论：当所处高度相同时，物体的质量越大，重力势能越大。比较A、C两球，两球的质量相同，C球的下落高度大于A球的下落高度，发现C球陷入沙面的深度更大，由此可得出结论：当物体的质量相同时，下落高度越高，物体的重力势能越大。
13．5 方物块的重力
【详解】
[1]用3N的水平拉力向右拉，长方体静止不动，此时拉力跟摩擦力是一对平衡力，大小相等，所以它受到的摩擦力为3N。
[2]由于拉力增大至5N时方物块做匀速直线运动，说明此时拉力跟摩擦力也是一对平衡力，大小相等，即它受到的滑动摩擦力为5N。当拉力增大至8N时，由于方物块对桌面的压力和接触面的粗糙程度都没有变，所以摩擦力不变，仍为5N。
[3]方物块在竖直方向只受到重力和支持力的作用，且二力平衡。
14．大 小
【详解】
[1][2]在液体中流速越大的位置，压强越小。相对于漩涡边沿，漩涡中心流速大，压强较小，漩涡边沿流速小，压强较大，从而形成指向漩涡中心的压力差，把人“吸”进去。
15．费距离
【详解】
[1]根据杠杆平衡条件可得
F×OA=G×OB
G==＝50000N
根据重力与质量关系G=mg得
＝＝5000kg=5t
[2]动力臂大于阻力臂的杠杆是省力杠杆，省力杠
解析：费距离
【详解】
[1]根据杠杆平衡条件可得
F×OA=G×OB
G==＝50000N
根据重力与质量关系G=mg得
＝＝5000kg=5t
[2]动力臂大于阻力臂的杠杆是省力杠杆，省力杠杆省力但是费距离。
16．150 0
【详解】
[1][2]根据题意知道，推力 F=100N，箱子前进的距离是s=12m，运动时间是t=8s，所以，推力对木箱做的功为
W=Fs=100N×12m=1200J
做
解析：150 0
【详解】
[1][2]根据题意知道，推力 F=100N，箱子前进的距离是s=12m，运动时间是t=8s，所以，推力对木箱做的功为
W=Fs=100N×12m=1200J
做功的功率为

[3]根据题意木箱没有在重力的作用下移动距离，所以，重力对木箱并没有做功，即做功为0。
三、解答题
17．【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：
解析：
【详解】
小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：

18．【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图
解析：
【详解】
过支点作作用线的垂线段，即为的力臂；过动力臂的末端作垂直于的直线，与杠杆的交点为的作用点，为使杠杆处于平衡状态，则的方向向右上方，在线段末端标出箭头，标出动力，如下图

19．【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示
解析：
【详解】
图中滑轮组由一个定滑轮和两个动滑轮组成，从定滑轮开始，由里向外依次绕线有4段绳子通过动滑轮时最力，如图所示

20．781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2
解析：781 见解析 40~50 1千克 9.80665牛
【详解】
（1）[1]由表中数据可知，当纬度为30度，海拔高度为4千米时，g值为9.781牛/千克。
（2）[2]由表中数据可以知道，纬度越大，g越大。
（3）[3]g =9.80665牛/千克，因为纬度越大，g越大，这一值应该是在纬度为40~50度范围之间的海平面上的g值。
[4][5]g =9.80665牛/千克表示在这个纬度范围内的地球表面附近上，质量为1千克的物体受到的重力是9.80665牛。
21．匀速直线 压力大小 接触面粗糙程度 没有控制压力的大小相同
【详解】
（1）[1]实验时为了测出滑动摩擦力大小，应使弹簧测力计拉着木块A在水平面上做匀速直线运动，此时摩擦力
解析：匀速直线 压力大小 接触面粗糙程度 没有控制压力的大小相同
【详解】
（1）[1]实验时为了测出滑动摩擦力大小，应使弹簧测力计拉着木块A在水平面上做匀速直线运动，此时摩擦力和拉力是一对平衡力，根据二力平衡条件可知此时滑动摩擦力与拉力的大小相等。
（2）[2]比较图1、图3两次实验知接触面粗糙程度相同，压力大小不同，研究的是滑动摩擦力与压力大小的关系。
[3]比较图2、图3两次实验知压力大小相同，接触面的粗糙程度不同，研究的是滑动摩擦力与接触面粗糙程度的关系。
（3）[4]由图1、4所示实验可知，接触面的粗糙程度相同、物体间的压力和接触面积都不同，由于没有控制物体间的压力相同，所以不能得出滑动摩擦力与接触面积大小的关系。
二
22．刻度尺 有刻度部分 B
【详解】
（1）[1]由于需要测量带刻度部分的长度，故需要刻度尺。
（2）[2]由于需要计算活塞的面积，根据体积计算面积，故还需要
解析：刻度尺 有刻度部分 B
【详解】
（1）[1]由于需要测量带刻度部分的长度，故需要刻度尺。
（2）[2]由于需要计算活塞的面积，根据体积计算面积，故还需要带刻度部分的长度，即可根据即可。
（3）[3][4] 注射器活塞的横截面积是

注射器活塞的横截面积是；实验数据计算出大气压强是

故实验数据计算出大气压强是。
（4）[5]上述原因会使测量值小于真实值的是，即大气压力偏小，可能原因是橡皮帽封住的注射器小孔中有残余气体，①符合题意；而活塞与注射器筒壁间有摩擦导致大气压力偏大，故②不符合题意；③弹簧测力计的示数没有读准，可能偏大也可能偏小，故③不符合题意；④活塞与注射器筒壁不完全密封，即漏气，大气压力偏小，故大气压强偏小，故④符合题意；故选B。
（5）[6]小明重新计算的大气压强是

小明重新计算的大气压强是。
二
23．4 体积 无关 偏大 减小 等于 7.5
【详解】
（1）[1]测力计分度值0.2N，示数5.4N。
[2]分析实验步骤A、B、C、D，排开液体体
解析：4 体积 无关 偏大 减小 等于 7.5
【详解】
（1）[1]测力计分度值0.2N，示数5.4N。
[2]分析实验步骤A、B、C、D，排开液体体积越大，测力计示数越小，说明浮力大小跟排开液体的体积有关。
[3]分析实验步骤A、D、E，DE测力计示数相同，说明浮力大小跟物体没入的深度无关。
[4]完全浸没在水中浮力为
F1=5.4N-3.4N=2N
物体体积

浸没液体中浮力为
F2=5.4N-3.8N=1.6N
液体密度为

[5]触底导致测力计示数偏小，则在待测液体中浮力偏大，由上一问分析可知，密度偏大。
（2）[6][7]重物排开水的体积越来越大，物体受到的浮力越来越大，物体的重力不变，弹簧测力计示数越来越小，弹簧测力计A的示数变化量是物体受到浮力的大小，B的示数变化量是物体排开液体受到的重力，二者相等。
[8]浮力为
F3=5N-2N=3N
所以浸入体积为

物体浸没入水中的深度

弹簧拉力一开始为5N，后来为2N，则弹簧长度变化

所以装置抬高的高度

24．质量 做功 越大 当质量相同时，物体的速度越大动能越大 不能 小球与木块会做匀速直线运动 能
【详解】
(1)[1][2][3]图甲两个小球质量不一样，下
解析：质量 做功 越大 当质量相同时，物体的速度越大动能越大 不能 小球与木块会做匀速直线运动 能
【详解】
(1)[1][2][3]图甲两个小球质量不一样，下落时高度一样，到达斜面底部时速度一样．该方案是为了探究动能大小与质量的关系；若木块被撞后移动的距离越远，说明小球对木块的推力做功越多，小球撞击木块时的动能越大；
(2)[4]图乙的情景能得到的结论是，质量相同时，物体的运动速度越大，动能越大；
(3)[5][6]本实验装置的水平面如果绝对光滑，那么木块就会一直运动下去，不能比较谁的动能大，不能得出结论；
(4)[7]木块被推动的距离越远，证明小球的动能越大，斜面光滑，没有能量损失，那么动能大小等于重力势能，重力势能也大，故能判断小球初始重力势能的大小．
25．右 水平 6 右 变大 可以 杠杆自身重力对杠杆的平衡有影响 0 80
【详解】
（1）[1][2]调节杠杆在水平位置平衡，杠杆右端偏高，说明
解析：右 水平 6 右 变大 可以 杠杆自身重力对杠杆的平衡有影响 0 80
【详解】
（1）[1][2]调节杠杆在水平位置平衡，杠杆右端偏高，说明杠杆左侧偏重，应将平衡螺母向上翘的右端移动，使杠杆在水平位置平衡，这样方便测量力臂。
（2）[3]设杠杆每个格的长度为L，每个钩码的重力为G，根据杠杆的平衡条件FALA=FBLB即
4G3L=FB2L
解得
FB=6G
需挂6个钩码|。
[4]若在A、B两点下方各取下一个钩码，则左侧
3G3L=9GL
右侧
5G2L=10GL
因为9GL<10GL杠杆不能平衡，右端将下沉。
（3）[5]如图丙所示，杠杆左侧力和力臂大小不变，FALA的乘积不变，右侧保持B点不变，若拉力FB向右倾斜时，此时FB的力臂变短，根据杠杆的平衡条件FALA=FBLB可知，力FB变大。
[6]在“探究杠杆平衡条件”实验时本实验中，不断改变动力、动力臂、阻力、阻力臂四个物理量，可以同时改变多个物理量，多次进行实验。
（4）[7]图丁中，杠杆的重心不在支点上，杠杆的重力对杠杆转动产生了影响，导致用弹簧测力计竖直向上拉使杠杆处于平衡状态时，测出的拉力大小都与杠杆平衡条件不相符，其原因是杠杆自身重力对杠杆的平衡有影响。
（5）[8]秤钩处不放物体时，杆秤平衡，则B点作为杆秤对应的质量刻度值为0g。
[9]该杆秤所能测量的物体质量的最大时，M在C点，根据杠杆平衡条件可知
G物OA=GMBC
又因，G=mg，故可得
m物OA=mMBC

26．（1）1500Pa；（2）15N；（3）10000Pa
【详解】
解：（1）水对桶底的压强
p=ρgh=1.0×103kg/m3×10N/kg×0.15m=1500Pa
（2）受力面积
S=100c
解析：（1）1500Pa；（2）15N；（3）10000Pa
【详解】
解：（1）水对桶底的压强
p=ρgh=1.0×103kg/m3×10N/kg×0.15m=1500Pa
（2）受力面积
S=100cm2=1.0×10-2m2
由得桶底受到水的压力
F=pS=1500Pa×1.0×10-2m2=15N
（3）台面受到的压力
F1=G桶+G水=G桶+m水g=20N+8kg×10N/kg=20N+80N=100N
台面受到的压强

答：（1）水对桶底的压强为1500Pa；
（2）桶底受到水的压力为15N；
（3）台面受到桶的压强为10000Pa。
27．（1）640N；（2）640N；（3）6人
【详解】
解：（1）竹筏的重力为
G竹筏=m竹筏g＝64kg×10N/kg=640N
（2）竹筏漂浮于水面，受到的浮力等于其重力
F浮=G竹筏=640N
解析：（1）640N；（2）640N；（3）6人
【详解】
解：（1）竹筏的重力为
G竹筏=m竹筏g＝64kg×10N/kg=640N
（2）竹筏漂浮于水面，受到的浮力等于其重力
F浮=G竹筏=640N
（3）竹筏一半的体积浸入水中时，排开水的体积
V排′=0.5V总=0.5×0.8m3=0.4m3
此时竹筏受到的浮力
F浮′=ρ水gV排′=1×103kg/m3×10N/kg×0.4 m3=4×103N
竹筏仍然漂浮，则人的总重力
G总=F浮′-G竹筏=4×103N-640N=3360N
所以，该竹筏最多能载的人数

所以最多为6人。
答：（1）竹筏的重力是640N；
（2）不载人时，竹筏漂浮于水中时受到的浮力是640N；
（3）为安全起见，竹筏最多能有一半体积浸入水中，若每名乘客的重力均为500N，求该竹筏最多能载的人数是6人。
28．（1）100N；（2）1900N；（3）240W；5000Pa
【详解】
解：（1）由图乙可以看到，当货物的重力是300N时，滑轮组的机械效率是75%，不计摩擦与绳重，克服动滑轮重力所做的功是额外功
解析：（1）100N；（2）1900N；（3）240W；5000Pa
【详解】
解：（1）由图乙可以看到，当货物的重力是300N时，滑轮组的机械效率是75%，不计摩擦与绳重，克服动滑轮重力所做的功是额外功，那么这情况下，工人在10s内将货物匀速提高了3m，滑轮组所做的有用功

滑轮组所做的总功

滑轮组的机械效率是75%，根据机
