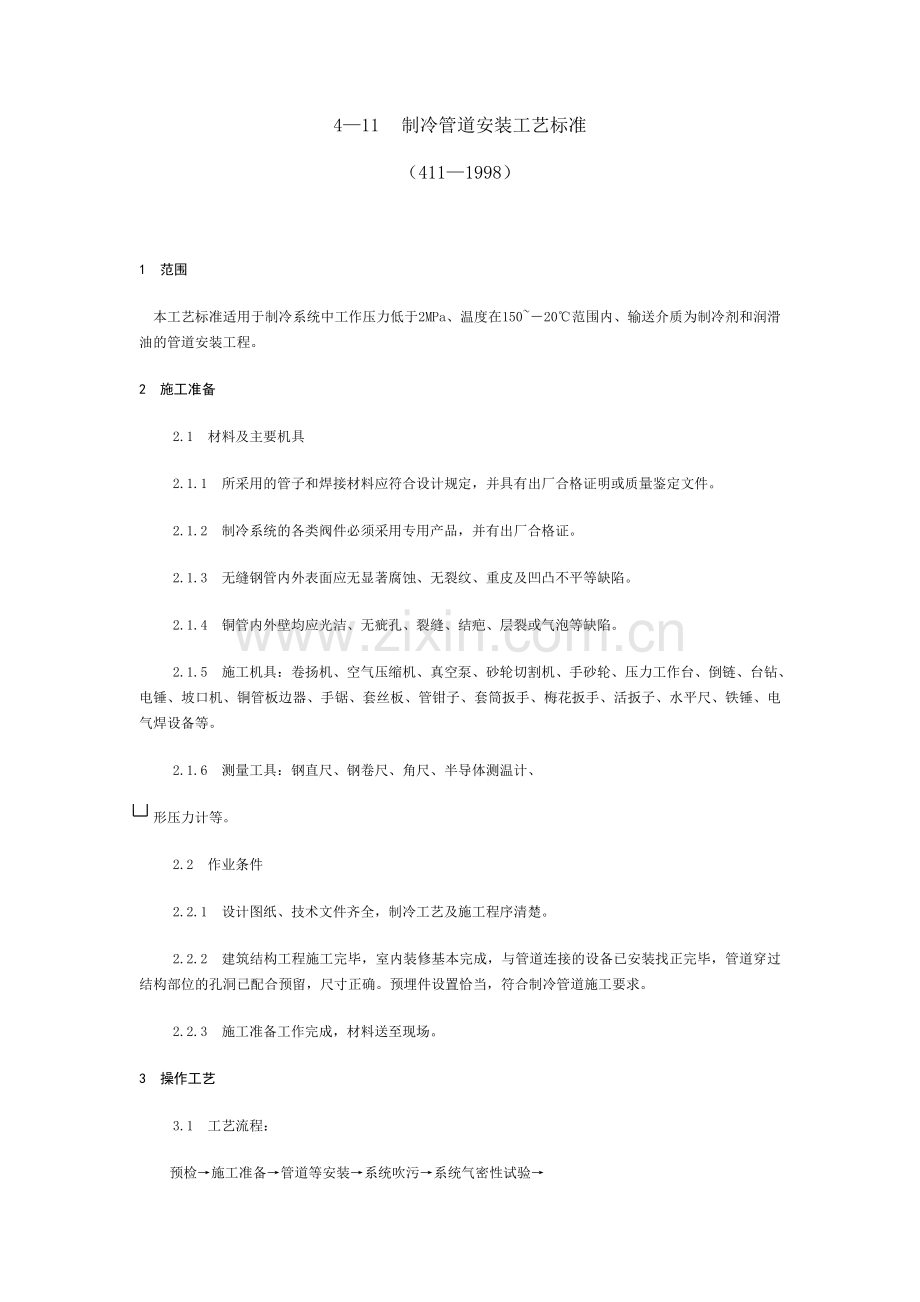

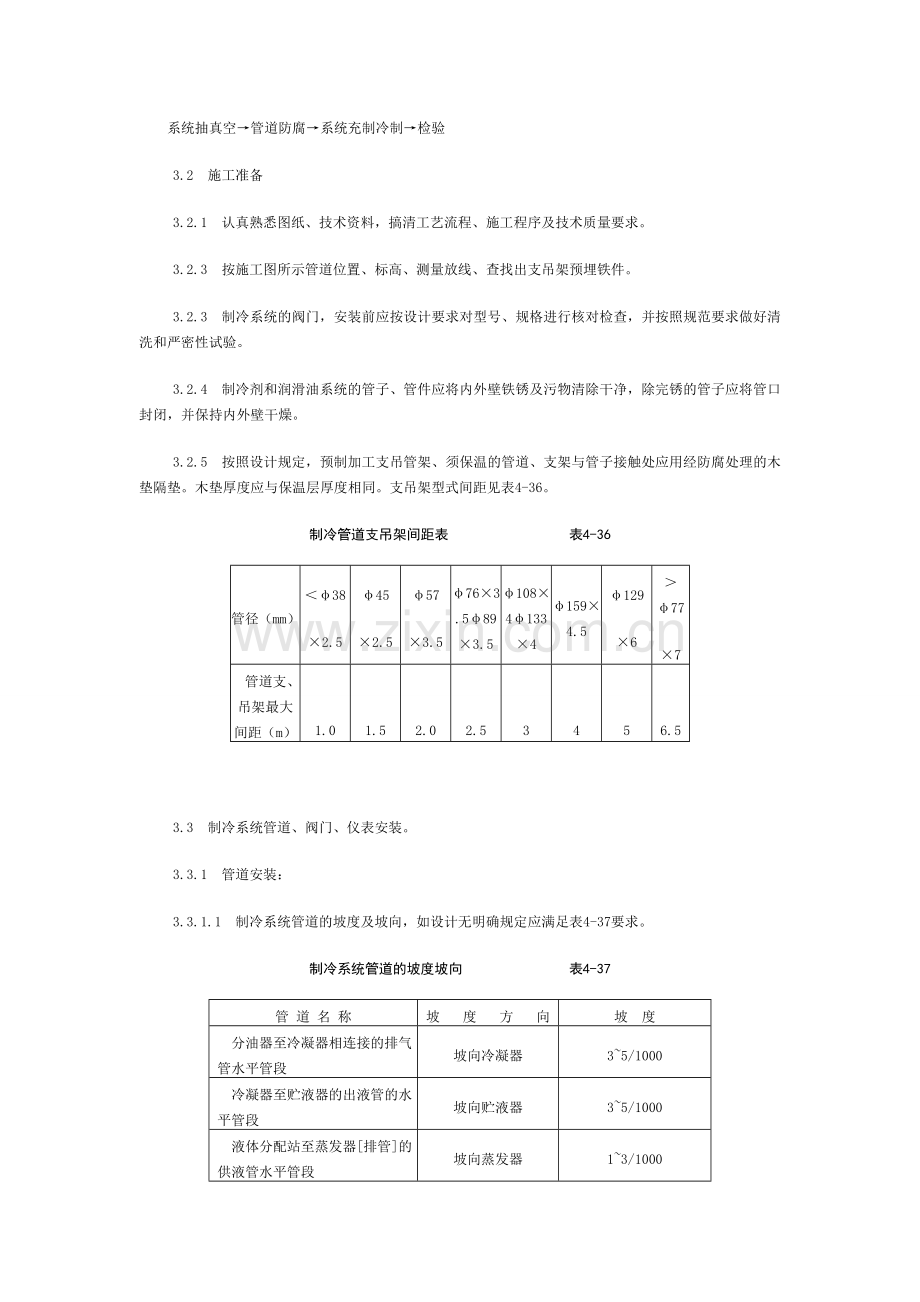

411 制冷管道安装工艺标准（4111998） 1 范围 本工艺标准适用于制冷系统中工作压力低于2MPa、温度在15020范围内、输送介质为制冷剂和润滑油的管道安装工程。2 施工准备2.1 材料及主要机具2.1.1 所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明或质量鉴定文件。2.1.2 制冷系统的各类阀件必须采用专用产品，并有出厂合格证。2.1.3 无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。2.1.4 铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气泡等缺陷。2.1.5 施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳手、梅花扳手、活扳子、水平尺、铁锤、电气焊设备等。2.1.6 测量工具：钢直尺、钢卷尺、角尺、半导体测温计、 形压力计等。2.2 作业条件2.2.1 设计图纸、技术文件齐全，制冷工艺及施工程序清楚。2.2.2 建筑结构工程施工完毕，室内装修基本完成，与管道连接的设备已安装找正完毕，管道穿过结构部位的孔洞已配合预留，尺寸正确。预埋件设置恰当，符合制冷管道施工要求。2.2.3 施工准备工作完成，材料送至现场。3 操作工艺3.1 工艺流程： 预检施工准备管道等安装系统吹污系统气密性试验 系统抽真空管道防腐系统充制冷制检验3.2 施工准备3.2.1 认真熟悉图纸、技术资料，搞清工艺流程、施工程序及技术质量要求。3.2.3 按施工图所示管道位置、标高、测量放线、查找出支吊架预埋铁件。3.2.3 制冷系统的阀门，安装前应按设计要求对型号、规格进行核对检查，并按照规范要求做好清洗和严密性试验。3.2.4 制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。3.2.5 按照设计规定，预制加工支吊管架、须保温的管道、支架与管子接触处应用经防腐处理的木垫隔垫。木垫厚度应与保温层厚度相同。支吊架型式间距见表4-36。制冷管道支吊架间距表表4-36管径（mm）382.5452.5573.5763.5893.5108413341594.51296777 管道支、吊架最大间距（m） 1.0 1.5 2.0 2.5 3 4 5 6.5 3.3 制冷系统管道、阀门、仪表安装。3.3.1 管道安装：3.3.1.1 制冷系统管道的坡度及坡向，如设计无明确规定应满足表4-37要求。制冷系统管道的坡度坡向表4-37管 道 名 称坡度方向坡 度 分油器至冷凝器相连接的排气管水平管段坡向冷凝器35/1000 冷凝器至贮液器的出液管的水平管段坡向贮液器35/1000 液体分配站至蒸发器排管的供液管水平管段坡向蒸发器13/1000 蒸发器排管至气体分配站的回气管水平管段坡向蒸发器13/1000 氟利昂压缩机吸气水平管排气管坡向压缩机坡向油分离器45/100012/100 氨压缩机吸气水平管排气管坡向低压桶坡向氨油分离器3/1000 凝结水管的水平管坡向排水器8/1000 3.3.1.2 制冷系统的液体管安装不应有局部向上凸起的弯曲现象，以免形成气囊。气体管不应有局部向下凹的弯曲现象。以免形成液囊。3.3.1.3 从液体干管引出支管，应从干管底部或侧面接出，从气体干管引出支管，应从干管上部或侧面接出。3.3.1.4 管道成三通连接时，应将支管按制冷剂流向弯成弧形再行焊接（图4-37a），当支管与干管直径相同且管道内径小于50mm时，则需在干管的连接部位换上大一号管径的管段，再按以上规定进行焊接（图4-37b）。3.3.1.5 不同管径的管子直线焊接时，应采用同心异径管（图4-37c）。图4-373.3.1.6 紫铜管连接宜采用承插口焊接，或套管式焊接，承口的扩口深度不应小于管径，扩口方向应迎介质流向（图4-38）。图4-383.3.1.7 紫铜管切口表面应平齐，不得有毛刺、凹凸等缺陷。切口平面允许倾斜偏差为管子直径的1%。3.3.1.8 紫铜管煨弯可用热弯或冷弯，随圆率不应大于8%。3.3.2 阀门安装：3.3.2.1 阀门安装位置、方向、高度应符合设计要求不得反装。3.3.2.2 安装带手柄的手动截止阀，手柄不得向下。电磁阀、调节阀、热力膨胀阀、升降式止回阀等，阀头均应向上竖直安装。3.3.2.3 热力膨胀阀的感温包，应装于蒸发器末端的回气管上，应接触良好，绑扎紧密，并用隔热材料密封包扎，其厚度与保温层相同。3.3.2.4 安全阀安装前，应检查铅封情况和出厂合格证书，不得随意拆启。3.3.2.5 安全阀与设备间若设关断阀门，在运转中必须处于全开位置，并预支铅封。3.3.3 仪表安装：3.3.3.1 所有测量仪表按设计要求均采用专用产品，压力测量仪表须用标准压力表进行校正，温度测量仪表须用标准温度计校正并做好记录。3.3.3.2 所有仪表应安装在光线良好，便于观察，不妨碍操作检修的地方。3.3.3.3 压力继电器和温度继电器应装在不受震动的地方。3.4 系统吹污、气密性试验及抽真空。3.4.1 系统吹污：3.4.1.1 整个制冷系统是一个密封而又清洁的系统，不得有任何杂物存在，必须采用洁净干燥的空气对整个系统进行吹污，将残存在系统内部的铁屑、焊渣、泥砂等杂物吹净。3.4.1.2 吹污前应选择在系统的最低点设排污口。用压力0.50.6MPa的干燥空气进行吹扫；如系统较长，可采用几个排污口进行分段排污。此项工作按次序连续反复地进行多次，当用白布检查吹出的气体无污垢时为合格。3.4.2 系统气密性试验。3.4.2.1 系统内污物吹净后，应对整个系统（包括设备、阀件）进行气密性试验。3.4.2.2 制冷剂为氨的系统，采用压缩空气进行试压。制冷剂为氟利昂系统，采用瓶装压缩氮气进行试压。对于较大的制冷系统也可采用压缩空气，但须经干燥处理后再充入系统。3.4.2.3 检漏方法：用肥皂水对系统所有焊口、阀门、法兰等连接部件进行仔细涂抹检漏。3.4.2.4 在试验压力下，经稳压24h后观察压力值，不出现压力降为合格（温度影响除外）。3.4.2.5 试压过程中如发现泄漏，检修时必须在泄压后进行，不得带压修补。3.4.2.6 系统气密性试验压力见表4-38。系统气密性试验压力 MPa（kgf/cm2）表4-38系 统 压 力制 冷 剂活 塞 式 制 冷 机离心式制冷机R717R22R12R11低压系统高压系统1.176（12）1.764（18）0.98（10）1.56（16）0.196（2）0.196（2）注：1. 括号内为kgf/cm2。2. 低压系统：指节流阀起经蒸发器到压缩机吸入口的试验压力；高压系统：指自压 缩机排出口起经冷凝器到节流阀止的试验压力。3.4.3 系统抽真空试验在气密性试验合格后，采用真空泵将系统抽至剩余压力小于5.332kPa（40mm汞柱），保持24h系统升压不应超过0.667kPa。（5mm汞柱）。3.5 系统充制冷剂：3.5.1 制冷系统充灌制冷剂时，应将装有质量合格的制冷剂钢瓶在磅秤上称好重量，做好记录，用连接管与机组注液阀接通，利用系统内的真空度，使制冷剂注入系统。3.5.2 当系统内的压力升至0.1960.294MPa（23kgf/cm2）时，应对系统再将进行检漏。查明泄漏后应予以修复，再充灌制冷剂。3.5.3 当系统压力与钢瓶压力相同时，即可起动压缩机，加快充入速度，直至符合系统需要的制冷剂重量。3.6 管道防腐：3.6.1.1 制冷管道、型钢、托吊架等金属制品必须做好除锈防腐处理，安装前可在现场集中进行。如采用手工除锈时，用钢针刷或砂布反复清刷，直至露出金属本色，再用棉丝擦净锈尘；3.6.1.2 刷漆时，必须保持金属面干燥、洁净，漆膜附着良好，油漆厚度均匀、无遗漏。3.6.1.3 制冷管道刷色调和漆，按设计规定。3.6.2 制冷系统管道油漆的种类、遍数、颜色和标记等应符合设计要求。如设计无要求，制冷管道（有色金属管道除外）油漆可参照表4-39。制 冷 剂 管 道 油 漆表4-39管 道 类 别油漆类别油漆遍数颜色标记低压系统保温层以沥青为粘结剂保温层不以沥青为粘结剂沥青漆防锈底漆22蓝色高 压 系 统防锈底漆色漆22红色 4 质量标准4.1 保证项目：4.1.1 管子、管件、支架与阀门的型号、规格、材质及工作压力必须符合设计要求和施工规范规定。检验方法：观察检查和检查合格证或试验记录。4.1.2 管子、管件及阀门内壁必须清洁及干燥、阀门必须按施工规范规定进行清洗。检验方法：观察检查和检查清洗记录或安装记录。4.1.3 管道系统的工艺流向、管道坡度、标高、位置必须符合设计要求。检验方法：观察和尺量检查。4.1.4 接压缩机的吸、排汽管道必须单独设立支架。管道与设备连接时严禁强制对口。检验方法：观察检查。4.1.4 焊缝与热影响区严禁有裂纹，焊缝表面无夹渣、气孔等缺陷，氨系统管道焊口检查还必须符合工业管道工程施工及验收规范GBJ23582的规定。检验方法：放大镜观察检查，氨系统检查射线探伤报告。4.1.6 管道系统的吹污、气密性试验、真空度试验必须按施工规范规定进行。检验方法：检查吹污试样或记录。4.2 基本项目：4.2.1 管道穿过墙或楼板时，应符合以下规定：设金属套管并固定牢靠，套管内无管道焊缝、法兰及螺纹接头；穿墙套管两端与墙面齐平；穿楼板套管下边与楼板齐平，上边高出楼板20mm；套管与管道四周间隙均匀，并用隔热不燃材料填塞紧密。检验方法：观察和尺量检查。4.2.2 支、吊、托架安装应符合以下规定：型式、位置、间距符合设计要求，与管道间的衬垫符合施工规范规定，与管道接触紧密；吊杆垂直，埋设平整、牢固，固定处与墙面齐平，砂浆饱满，不突出墙面。检验方法：观察和尺量检查。安装位置、方向正确，连接牢固紧密，操作灵活方便，排列整齐美观。检验方法：观察和操作检查。4.3 允许偏差项目：管道安装及焊缝的允许偏差和检验方法应符合表4-40的规定。管道安装及焊缝的允许偏差和检验方法表4-40项次项 目允许偏差（mm）检查方法1坐标室外架空地沟1520按系统检查管道的起点、终点、分支点和变向点及各点间直管、用经纬仪、水准仪、液体连通器、水平仪、拉线和尺量检查室内架空地沟5102标高室外架空地沟1520室内架空地沟5103水平管道纵横向弯 曲DN100以内DN100以上每10m510用液体连通器、水平仪、直尺、吊锤、拉线和尺量检查横向弯曲全长25m以上204立管垂直度每1m全长5m以上285成排管段及成排阀门在同一平面上36焊口平直度10mm5用尺和样板尺检查7焊缝加强层高度+10焊接检验尺检查宽度+108咬肉深度连续长度0.525用尺和焊接检查尺检查续表项次项 目允许偏差（mm）检查方法8咬肉总长度（两侧）小于焊缝总长 用尺和焊接检验尺检查注：DN为公称，为管壁厚，L为焊缝总长。 5 成品保护5.1 管道预制加工、防腐、安装、试压等工序应紧密衔接，如施工有间断，应及时将敞开的管口封闭，以免进入杂物堵塞管子。5.2 吊装重物不得采用已安装好的管道做为吊点，也不得在管道上施放脚手板踩蹬。5.3 安装用的管洞修补工作，必须在面层粉饰之前全部完成。粉饰工作结束后，墙、地面建筑成品不得碰坏。5.4 粉饰工程期间，必要时应设专人监护已安装完的管道、阀部件、仪表等。防止其它施工工序插入时碰坏成品。6 应注意的质量问题（表4-41）应注意的质量问题表4-41序号常产生质量问题防治措施1除锈不净，刷漆遗漏 操作人员按规程规范要求认真作业，加强自、互检，保证质量2阀门不严密 阀门安装前按设计规定做好检查、清洗、试压工作，施工班组要做好自、互检和验收记录3随意用汽焊切割型钢、螺栓孔及管子等 1.直径50mm以下的管子切断和40mm以下的管子同径三通开口，均不得用气焊割口，可用砂轮锯或手锯割口 2.支、吊架钢结构上的螺栓孔13mm的不允许用气焊割孔。可用电钻打孔。 3.支、吊架金属材料均用砂轮锯或手锯断口4法兰接口渗漏 1.严格工艺安装时注意平眼（如水平管道最上面两眼须是水平状，垂直管道靠近墙两眼须与墙平行） 2.螺栓均匀用力拧紧5法兰焊口渗漏 焊缝外型尺寸符合要求，对口选择适中，正确选择电流及焊条，严格焊接工艺 7 质量记录7.1 阀门试验记录表。7.2 制冷管道压力试验记录。7.3 管道系统吹洗（脱脂）记录。7.4 制冷系统气密性试验记录。7.5 冷冻机组试车记录。7.6 设备安装工程单机试运转记录。7.7 暖卫通风空调工程设备系统运转试验记录。7.8 制冷管道安装质量检验评定表。7.9 预检工程检查记录单。7.10 自检、互检记录。 3、通过活动，使学生养成博览群书的好习惯。B比率分析法和比较分析法不能测算出各因素的影响程度。C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错 C产品的实际生产成本包括废品损失和停工损失。C成本报表是对外报告的会计报表。C成本分析的首要程序是发现问题、分析原因。C成本会计的对象是指成本核算。C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。C成本计算方法中的最基本的方法是分步法。XD当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本 中。D定额法是为了简化成本计算而采用的一种成本计算方法。F“废品损失”账户月末没有余额。F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。F分步法的一个重要特点是各步骤之间要进行成本结转。()G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错G工资费用就是成本项目。()G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对J计算计时工资费用，应以考勤记录中的工作时间记录为依据。()J简化的分批法就是不计算在产品成本的分批法。()J简化分批法是不分批计算在产品成本的方法。对 J加班加点工资既可能是直接计人费用，又可能是间接计人费用。J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，XK可修复废品是指技术上可以修复使用的废品。错K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。P品种法只适用于大量大批的单步骤生产的企业。Q企业的制造费用一定要通过“制造费用”科目核算。Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。 S生产车间耗用的材料，全部计入“直接材料”成本项目。 S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。()W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对 Y引起资产和负债同时减少的支出是费用性支出。XY以应付票据去偿付购买材料的费用，是成本性支出。XY原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。()Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对Z直接生产费用就是直接计人费用。XZ逐步结转分步法也称为计列半成品分步法。A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
