——————有限公司

循环水凉水塔

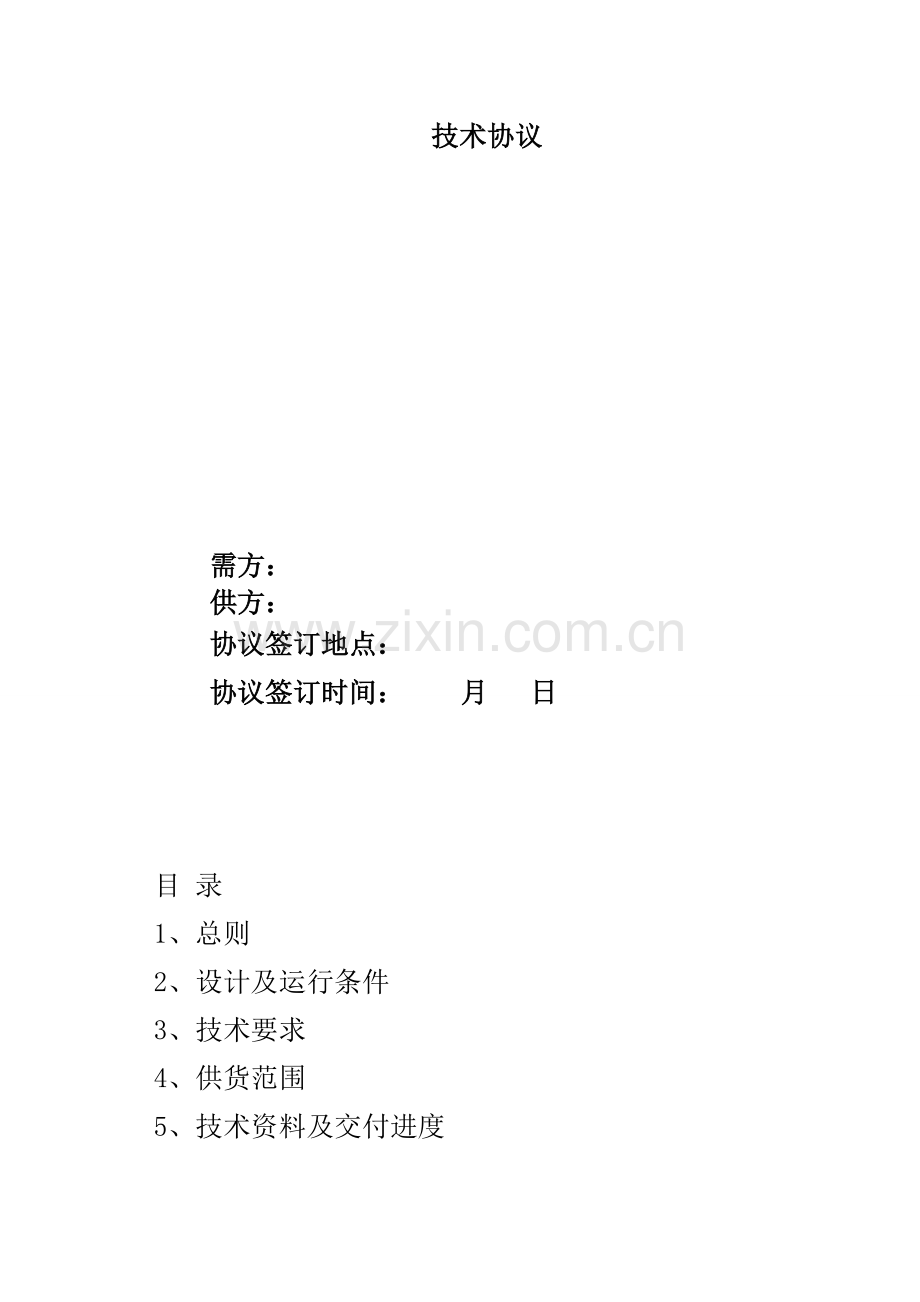

技术协议

需方：
供方：
协议签订地点：
协议签订时间： 月 日

目 录
1、总则
2、设计及运行条件
3、技术要求
4、供货范围
5、技术资料及交付进度
6、监造、检验和性能验收
7、技术服务
8、其他

1、总则
1.1.需方与供方就甲醇循环水项目所购1套3000m3/h凉水塔、2套1500m3/h凉水塔以及凉水塔基础设计的有关事宜签订本技术协议。本协议对设备的技术性能参数、供货范围、技术服务、双方的责任和义务等做出规定。
1.2．需方在本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用标准，供方应提供一套满足本技术协议和所列标准要求的高质量的产品及相应的服务，对国家有关安全环保等强制性标准，必须满足其要求，对本技术协议中未提及的但在设备中必不可少的部分，供方有责任按照国家的相关标准规范执行。
1.3本技术协议所列标准，如有重复时由双方协商确定或按较高标准执行。
1.4供方应保证提供的设备及部件是全新的、先进的、可靠的、完整的且组合布置合理，所提供设备必须具有同类项目运行业绩并被证明是成熟产品。
2、设计及运行条件
2.1基本运行环境
2.1.1气象资料和地质条件
全县属大陆性季风气候，北部山区昼夜温差大，四季分明，地形轮廓呈条状，东西宽约24公里，南北长约345公里，地势自西北向东南倾斜，依次形成山区、丘陵、平原三种明显的梯级地形特征。
需方公司位于冲积大平原，主要分布为第四纪冲积粉土、粉质粘土及细、中砂土，地下水位较深，工程水文地质较好，无不良地质现象存在，地基承载力标准值为160-180kPa。
据国家地震局1990年颁布的《中国地震烈度区划图》，处于7度地震设防区。
2.1.1.3气候条件
属温带大陆性季风气候，冬冷干燥，夏热多雨，四季分明，气候变化剧烈，降水量集中在7、8月。
气温：
年平均气温：14.3℃ 年极端最高气温：40.7℃
年极端最低气温：-26.3℃ 年平均最高气温：13.7℃
年平均最低气温：6.5℃
降雨量：
年平均降雨量：422.4mm 年最大降雨量：764.7mm
日最大降雨量：322.3mm 一小时最大降雨量：234.4mm
相对湿度：
年平均相对湿度：61% 月平均相对湿度：59%
最高相对湿度：73% 最低相对湿度：53%
风速及风向：
年平均风速：4m/s 年最大风速：17m/s
夏季主导风向：南风 冬季主导风向：北风、西北风
最大积雪深度：190mm 最大冻土深度：500mm
全年雷暴日数：28天 全年日照时数：2730.8h
大气压力：
冬季：753mmHg 夏季：745mmHg
2、技术要求
2.1工艺参数及要求
干球温度：29.7℃
湿球温度：26.6℃
年平均大气压：99.56kPa
2.2技术指标
塔类型：钢混框架结构及围护逆流式
总处理水量：3000m3/h单台 共1台 1500 m3/h单台 共2台
进塔水温：≤42℃
出塔水温：≤32℃
凉水塔现场（含热水泵）占地不超过20m*35m。以甲方指定现场为准。
2.3凉水塔结构及技术性能要求
1）凉水塔采用方形机械通风逆流式冷却，塔体及围护为钢混框架结构材质。
2）参照附图综合循环水和尿素循环水凉水塔自南向北编号依次为1#、2#、3#，以下说明用此代号。
1#塔为甲醇循环水(3000m3/h)电机防爆等级dⅡCT4，自溢流回水，无冷水泵。
2#、3#为新旧脱硫循环水(1500m3/h/座)塔电机防爆等级dⅡCT4，分别设冷水泵3台。
1#、2#、3#循环水凉水塔独立设置，塔底部全封闭，水不混用。
2）风筒：除采用玻璃钢材质风筒，风筒内壁曲线采用椭圆曲线，风筒动能回收值不小于30%，片间连接件采用不锈钢连接件，风筒底角加装压板垫铁为铸铁材质，风筒内壁与风机叶间隙应符合GB7190中规定。风筒的使用寿命不得低于15年。
3)风机：风机采用玻璃钢材质凉水塔专用轴流风机，风机叶片采用环氧玻璃钢材质，风机出厂前需做静平衡试验，平衡精度为6.3级。
风机传动轴采用进口碳纤维材质传动轴；
电动机采用佳木斯电机股份有限公司Y系列户外型电动机，380V、IP55、F级绝缘。风机电机采用YB315L-4-W电机，防爆等级dⅡcT4。
风机电机均设加强型钢支座。
4）收水器：采用凉水塔专用收水器，收水器片材采用改姓PVC材料挤拉成型，收水器厚度0.7mm，收水器采用阻燃性其氧指数不应小于30.收水器漂滴损失小于循环水量的0.001%以下。
5）配水系统：采用Q235主管PVC-U材质支管的管式配水系统。喷头采用均溅式防松喷头，喷头材质为ABS整个配水系统的应保证在额定流量的80%~120%保证配水均匀。
6）填料：采用改姓PVC材质TX型薄膜填料，填料基片厚度0.4±0.05mm，填料采用阻燃型，其氧指数不应小于30，填料粘接成块。填料的正常使用寿命不低于10年。
7）风机配装油温、震动监控探头。
8）风筒的紧固螺栓均采用不锈钢材质，玻璃钢风筒颜色为海灰色。
9）塔顶避雷采用热镀锌材质，避雷系统接至凉水塔风筒底角。
10）凉水塔顶部设单独通道，检修门为玻璃钢材质。
3、供货范围
乙方负责为甲方循环水凉水塔提供土建整体设计（或乙方委托有设计资质的单位进行设计），出设计图纸并加盖资质印章以及电子版图纸。并提供以下设备、材料的供货和安装调试
1）玻璃钢风筒及配件
2）风机、电机
3）PVC填料
4）配水管网系统
5）配水喷头
6）PVC收水器及连接件
7）风机电机钢底座
8）凉水塔避雷系统连接至风筒底角
9）凉水塔风机监控探头
10）凉水塔顶检修门
11）动力电缆、信号电缆、桥架、照明
4、技术资料及交付进度
序号
名称
份数
交付形式（电子/书面）
交付时间
交付地点
备注
1
土建图
10份蓝图
书面蓝图
合同签订10日内

原件
2
装配总图
3份蓝图
书面蓝图
随设备到厂

原件
3
合格证（含辅机）
1
书面
随设备到厂

原件
4
安装条件图
3份蓝图
书面蓝图
随设备到厂

原件
5
安装、使用、维护说明书
1
书面
随设备到厂

原件
6
非标件制作图
3份蓝图
书面蓝图
随设备到厂

原件
7
质量证明书（含辅机）
1
书面
随设备到厂

原件
87
产品文件目录
1
书面
随设备到厂

9
产品明细表
1
书面
随设备到厂

10
产品发货清单
1
书面
随设备到厂

11
其他技术资料与检验证明
1
书面
随设备到厂

原件
注：供方所提供的资料应使用国家法定单位制即国际单位制，语言为汉语。其中提供的图纸须同时提供PDF或AUTOCAD（R14或R2002、R2004）电子文件。
资料的组织结构清晰、逻辑性强。资料内容要正确、一致、清晰、完整、满足工程要求。
属供方提供的设备技术资料、检验证明等应齐全，如有缺少，由供方无偿配齐。
6. 监造、检验和性能验收
6.1监造、检验
6.1.1、设备提供方应严格按照国家的相关标准、规范要求进行制造，所用材料应符合图纸要求的技术指标，并在投标书中列出所使用的材料的生产厂家、材质、理化指标，出厂检验报告、检验合格证，理化指标应有国家级检验部门的检验证明。
6.1.2、在设备制造全过程中，需方有权随时派人对设备的制作工艺、使用的材料进行监督、核查或取样抽查，此工作由需方组织，供方公司派人参加；认为有分歧或疑义的材料、自制件或外协件等，其现场抽样检测按照国家标准取样；材料送检由需方负责，合理的检验费用由供方公司负担。
6.1.3、供方公司供应的产品出厂时必须提供产品的检验报告及原材料检验合格证，每批产品的数量按国家和行业标准、规范中规定的数量执行。
6.2性能验收
凉水塔的设计及制造依据:
1)大型玻璃纤维增强塑料凉水塔（GB7190.2-1997）
2)塑料部件技术条件（DL/T742-2001）
3）工业循环冷却水设计规范（GBJ102-97）
4）化工企业凉水塔设计规定（HG20522-92）
5）建筑结构荷载规范（GBJ9-87）
6）钢结构设计规范（GBJ17-88）
7）建筑地基基础设计规范（GB50007-2002）
8）建筑抗震设计规范（GBJ11-89）
9）机电产品通用技术条件（GB/T13384-1992）
7、技术服务
7.1交货前
需方应合同生效3日内向供方提供设计所需的凉水塔布置平面方位图，循环水进水方位，电缆上塔方向，上塔人梯方位，水池顶檐±0.00标高、水池外扩尺寸等参数及资料；供方在收到设计所需资料7日内提供凉水塔土建施工图，供需方进行凉水塔土建施工。上述图纸资料乙方提供电子版图纸，由需方审核后把定稿的电子版回传给供方，供方设计人员审核确认无误后出蓝图。
7.2安装期间
①在安装前，供方技术服务人员应向需方进行技术交底。
②供方负责安装，安装期间供方派经验丰富的技术人员和施工人员到需方公司进行施工，并依法为从事施工的每位一线人员投保保险金额不低于50万元的建筑工伤意外保险，投保的凭证必须在开工前向甲方出具并且作为开工的前提条件。
③供方现场人员的目的是保证所提供的合同设备物资等的安全、正常投运。所以供方要派出合格的、能独立完成施工任务的人员。
④供方所派现场施工人员的职责和任务主要包括货物的开箱检验、材料质量问题的处理、参加性能验收试验，组织设备的安装施工。
⑤供方负责培训需方技术人员、操作人员和维修人员，培训内容由双方协商敲定，参加培训人员的人数、名单由需方提供。
⑥若工程需要，需方负责供方加班施工所需电源（电源距施工场地50m以内，照明及其它设施供方自备），并办理相关加班手续。
⑦需方在凉水塔就近免费提供动力用电，需方负责凉水塔周围土地平整，具备吊车近塔施工条件。
⑧需方负责风机、电机钢底座的混凝土二次灌浆。
⑨供方施工结束后，需方负责凉水塔试车前的加注风机减速机润滑油、接通电机动力电、水泵正常供水等工作，不能影响试车及投运。
⑩供方做好施工工地的安全防范措施，做到文明施工，遵守需方现场管理的有关规定。供方在自身工程施工中出现的人员工伤事故及财产损失，非需方原因造成的，由供方承担全部赔偿责任。
7.3售后服务
7.3.1供方对产品实行三包，在使用中出现质量问题2小时内给予答复，需到现场解决时，保证在12小时内派员到需方现场处理问题。
7.3.2质保期内由于供方产品质量问题所造成的部件损坏，由供方无偿提供。质保期外的备品备件，3年内乙方保证以不高于投标时承诺的优惠价格足量供应（附备件价格一览表）。如遇设备改型或改版，乙方应在改型或改版前提前3个月通知甲方并提供该配件的加工图纸。
7.3.3供方对设备提供终身的技术咨询服务。设备在运行或大、小检修时遇到问题，质保期内应免费派专业人员到需方解决问题，其它时间应及时派专业人员到需方解决问题。
7.3.4交货期：供方收到预付款后30天具备到货条件（具体进厂施工时间有需方在现场具备安装条件前7天，以传真方式通知供方），现场施工周期为30日历天。
8、其他
8.1因供方公司设计、制造引起的问题，所有责任均由供方负责，产生的一切损失由供方负责赔偿
8.2供方公司承诺严格在合同规定的交货期内完成产品的设计、制造。
8.3所订购设备由供方公司提供材料和制造，在此过程中，如果因其失误造成的一切损失，由供方自行负责。
8.4本协议与商务合同具有同等法律效力。
8.5本技术协议未尽事宜及出现争议，供需双方协商解决。
8.6本技术协议经供需双方代表签字盖章后与商务合同同时生效。
8.7本技术协议一式四份，双方各执两份。

需方： 供方：
地址： 地址：
委托代理人： 委托代理人：
日期： 日期：

备品备件报价表（三年）

用于设备名称：凉水塔风机 规格型号_____________________ 年 月 日
单价、质保期由供方填写，其余由需方填写，附于技术协议中。
备品备件名称
规格型号
材质
单位
单价
质保期
传动轴

根

叶片

件

联轴器

件

联轴器连接螺栓、螺母、配套O型圈

套

PVC支管

根

减速机

台

（投标方盖章）
