市政基础设施工程质量检验资料表格填表说明.docx

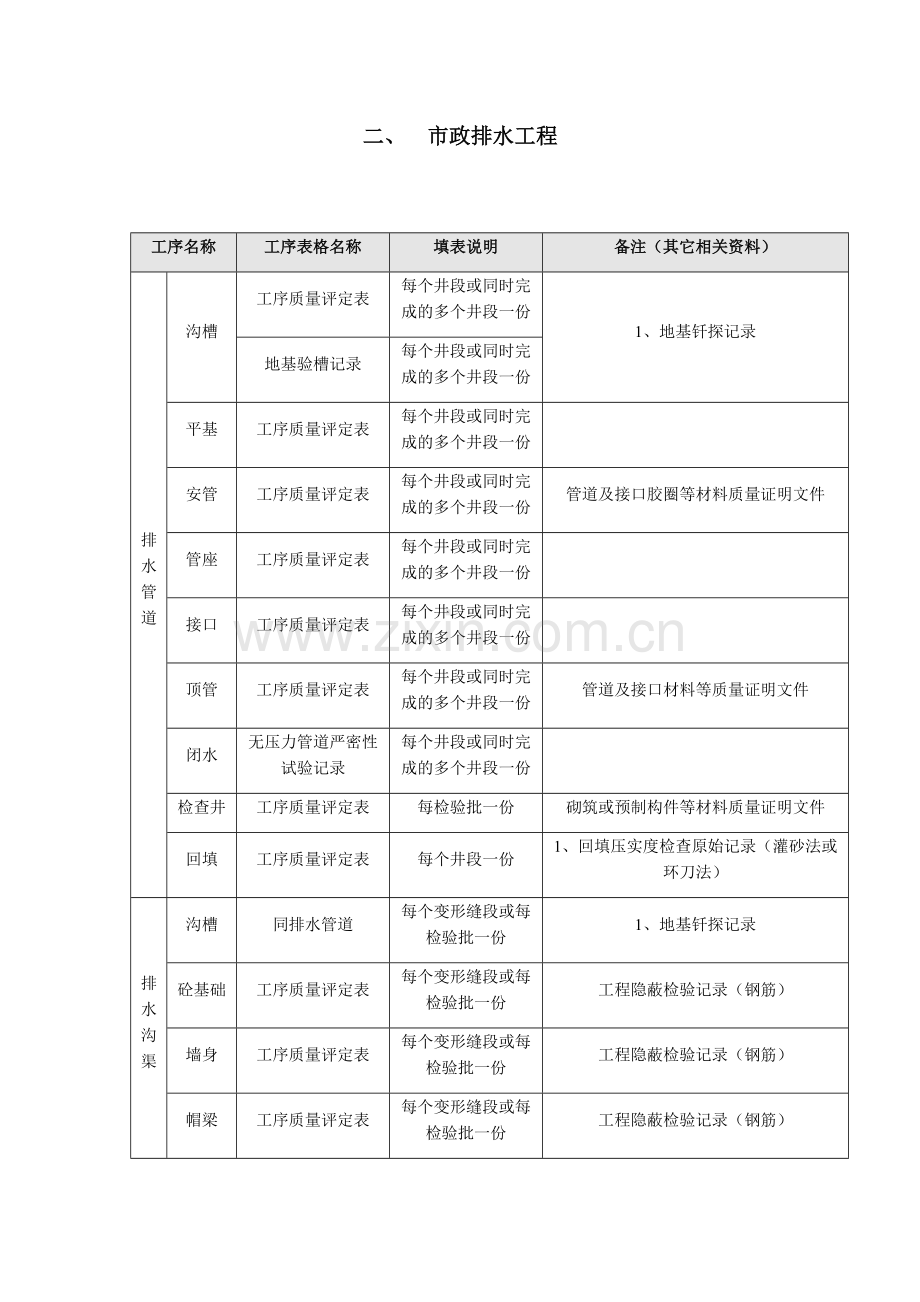

市政基础设施工程质量检验资料表格填表说明（2008年3月）依据：市政基础设施工程施工技术文件管理规定建设部建城221号及市政工程相关质量验收标准一、 市政道路工程工序名称工序表格名称填表说明备注（其它相关资料）路基工序质量评定表（路床）每施工段或每检验批一份1、路基压实度试验记录（环刀法或灌砂法）2、道路路床弯沉值测试记录等基层工序质量评定表（基层）每施工段或每检验批一份1、基层压实度试验记录（环刀法或灌砂法）2、石灰、粉煤灰、水泥等无机稳定土类道路基层混合料7天龄期无侧限抗压强度报告3、道路基层弯沉值测试记录等面层工序质量评定表（面层）每施工段或每检验批一份1、砼浇筑记录2、砼抗折、抗压报告3、沥青砼压实度、马歇耳流值、稳定度、测温记录4、预检记录（水泥砼面层模板、伸缝板、拉杆、传力杆等安装）5、工程隐蔽检验记录（如有加强钢筋网时填写）等附属构筑物侧石、缘石工序质量评定表（侧石、缘石）每施工段或每检验批一份1、材料质量证明文件等附属构筑物人行道工序质量评定表（人行道）每施工段或每检验批一份1、路床、基层压实度（环刀法或灌砂法）2、砼抗压强度（现浇砼面层）3、方块砖等材料质量证明文件等附属构筑物收水井及其支管工序质量评定表（收水井、支管）每施工段或每检验批一份管道及砌筑材料质量证明文件等二、 市政排水工程工序名称工序表格名称填表说明备注（其它相关资料）排水管道沟槽工序质量评定表每个井段或同时完成的多个井段一份1、地基钎探记录地基验槽记录每个井段或同时完成的多个井段一份平基工序质量评定表每个井段或同时完成的多个井段一份安管工序质量评定表每个井段或同时完成的多个井段一份管道及接口胶圈等材料质量证明文件管座工序质量评定表每个井段或同时完成的多个井段一份接口工序质量评定表每个井段或同时完成的多个井段一份顶管工序质量评定表每个井段或同时完成的多个井段一份管道及接口材料等质量证明文件闭水无压力管道严密性试验记录每个井段或同时完成的多个井段一份检查井工序质量评定表每检验批一份砌筑或预制构件等材料质量证明文件回填工序质量评定表每个井段一份1、回填压实度检查原始记录（灌砂法或环刀法）排水沟渠沟槽同排水管道每个变形缝段或每检验批一份1、地基钎探记录砼基础工序质量评定表每个变形缝段或每检验批一份工程隐蔽检验记录（钢筋）墙身工序质量评定表每个变形缝段或每检验批一份工程隐蔽检验记录（钢筋）帽梁工序质量评定表每个变形缝段或每检验批一份工程隐蔽检验记录（钢筋）盖板工序质量评定表每个变形缝段或每检验批一份工程隐蔽检验记录（钢筋）回填同排水管道每个变形缝段同排水管道三、市政河堤工程工序名称工序表格名称填表说明备注（其它相关资料）沟槽工序质量评定表每沉降缝段一份1、地基钎探记录地基验槽记录每沉降缝段一份砼基础工序质量评定表每沉降缝段一份墙身工序质量评定表每沉降缝段一份卸荷台工序质量评定表每沉降缝段一份1、工程隐蔽检验记录（钢筋）帽石工序质量评定表每沉降缝段一份1、预制构件质量证明文件栏杆工序质量评定表每沉降缝段一份1、预制构件质量证明文件回填工序质量评定表每沉降缝段卸荷台上下各一份1、回填压实度检查原始记录（灌砂法或环刀法）四、 市政桥梁工程（一）基础分部工序名称工序表格名称填表说明备注（其它相关资料）明挖基础基坑开挖工序质量评定表每个基础一份1、地基钎探记录地基验槽记录基础钢筋工序质量评定表每个基础一份工程隐蔽检验记录基础模板工序质量评定表每个基础一份1、预检记录基础砼工序质量评定表每个基础一份1、砼浇筑记录基坑回填工序质量评定表每个基础一份1、回填压实度检查原始记录（灌砂法或环刀法）挖孔灌注桩桩孔工序质量评定表每桩或同时完成的多桩一份1、挖孔桩成孔质量检查记录2、挖孔地质柱状图3、挖孔桩记录汇总表地基验槽记录每桩一份桩钢筋工序质量评定表每桩或同时完成的多桩一份工程隐蔽检验记录每桩一份桩砼砼强度项目放入桩孔成孔工序质量评定表中1、相关桩基检测记录2、砼浇筑记录（含水下砼浇筑记录）等钻孔灌注桩桩孔工序质量评定表每桩或同时完成的多桩一份1、钻孔桩钻进记录（冲击钻、旋转钻）2、钻孔桩成孔质量检查记录3、钻孔地质柱状图4、钻孔桩记录汇总表地基验槽记录每桩一份桩钢筋工序质量评定表每桩或同时完成的多桩一份工程隐蔽检验记录每桩一份桩砼砼强度项目放入桩孔成孔工序质量评定表中1、相关桩基检测记录2、水下砼浇筑记录承台（系梁）钢筋工序质量评定表每个一份工程隐蔽检验记录每个一份模板工序质量评定表每个一份1、预检记录砼工序质量评定表每个一份1、砼浇筑记录如基底设有垫层，需填写垫层工序质量评定表（二）下部构造分部工序名称工序表格名称填表说明备注（其它相关资料）钢筋工序质量评定表每墩台、盖梁一份工程隐蔽检验记录每墩台、盖梁一份模板工序质量评定表每墩台、盖梁一份1、预检记录砼工序质量评定表每墩台、盖梁一份1、砼浇筑记录支座、防震构造等工序质量评定表简支梁每跨或连续梁每联1、预检记录（三）上部构造分部工序名称工序表格名称填表说明备注（其它相关资料）钢筋工序质量评定表预制梁每片梁或连续梁每联填写一份含普通钢筋、预应力钢筋、预留孔道工程隐蔽检验记录预制梁每片梁或连续梁每联填写一份含普通钢筋、预应力钢筋、预留孔道模板工序质量评定表预制梁每片梁或连续梁每联填写一份1、预检记录砼工序质量评定表预制梁每片梁或连续梁每联填写一份1、砼浇筑记录预应力张拉工序质量评定表预制梁每片梁或连续梁每联填写一份1、预应力张拉数据表及预应力张拉记录预应力压浆工序质量评定表预制梁每片梁或连续梁每联填写一份1、预应力孔道压浆记录结构吊装工序质量评定表简支梁每跨1、构件吊装施工记录（四）桥面及附属工程工序名称工序表格名称填表说明备注（其它相关资料）桥面铺装钢筋工序质量评定表每施工段一份工程隐蔽检验记录每施工段一份伸缩缝工序质量评定表每缝一份工程隐蔽检验记录每缝一份预埋钢筋铺装砼工序质量评定表每施工段一份1、混凝土浇筑记录人行道、缘石工序质量评定表每施工段一份栏杆钢筋工序质量评定表每施工段一份工程隐蔽检验记录每施工段一份栏杆模板工序质量评定表每施工段一份栏杆砼工序质量评定表每施工段一份五、 城市下穿隧道工程（土建部分）工序名称工序表格名称填表说明备注（其它相关资料）框架与U型槽基坑验槽工序质量评定表每沉降段一份1、地基钎探记录地基验槽记录基底垫层工序质量评定表每沉降段或同时施工段一份钢筋工程与模板工程工序质量评定表每沉降段或检验批一份预检记录（含止水带、止水条及止水带等安装）工程隐蔽检验记录砼工程工序质量评定表每沉降段一份 1、砼浇筑记录基坑回填工序质量评定表每沉降段一份1、回填压实度检查原始记录（灌砂法或环刀法）挖孔灌注桩桩孔护壁砼工序质量评定表每桩或同时完成的多桩一份砼浇筑记录成孔工序质量评定表每桩或同时完成的多桩一份1、挖孔桩成孔质量检查记录2、挖孔地质柱状图3、挖孔桩记录汇总表地基验槽记录每桩一份桩钢筋工序质量评定表每桩或同时完成的多桩一份工程隐蔽检验记录每桩一份桩砼砼强度项目放入桩孔成孔工序质量评定表中每桩一份1、相关桩基检测记录2、砼浇筑记录（含水下砼浇筑记录） 引道挡墙基坑验槽工序质量评定表每沉降段一份地基钎探记录地基验槽记录钢筋工程与模板工程工序质量评定表每沉降段或检验批一份预检记录工程隐蔽检验记录挡墙砼工序质量评定表每沉降段一份砼浇筑记录引道土路床工序质量评定表包括弯沉、密实度试验资料等基层工序质量评定表包括弯沉、密实度试验资料等路面工序质量评定表包括弯沉、密实度、测厚试验资料等防水层施工防水砼参照建筑地下建筑防水砼检验批质量验收记录每沉降段或检验批一份卷材防水施工参照建筑卷面卷材、涂膜防水层工程检验批质量验收记录每沉降段或检验批一份涂料防水施工同上每沉降段或检验批一份隧道铺装砼工序质量评定表每施工段一份人行道、缘石工序质量评定表每施工段一份栏杆钢筋工序质量评定表每施工段一份工程隐蔽检验记录每施工段一份栏杆模板工序质量评定表每施工段一份栏杆砼工序质量评定表每施工段一份注：主要表格及编码（根据四川省工程建设统一用表新增及修改表2007年1月颁发）1、工序质量评定表 SG-S0012、工程隐蔽检验记录 SG-0133、预检工程检查记录 SG-S002 4、地基验槽记录 SG-T0265、地基钎探记录 SG-S0036、挖孔桩成孔质量检查记录 SG-S0157、挖孔桩记录汇总表 SG-S0168、预应力孔道压浆记录 SG-S0149、预应力张拉数据表 SG-S01210、预应力张拉记录 SG-S01311、构件吊装施工记录 SG-S02112、无压力管道严密性试验记录SG-S006
