电力公司装表中级工试题之电能计量装置配置.docx

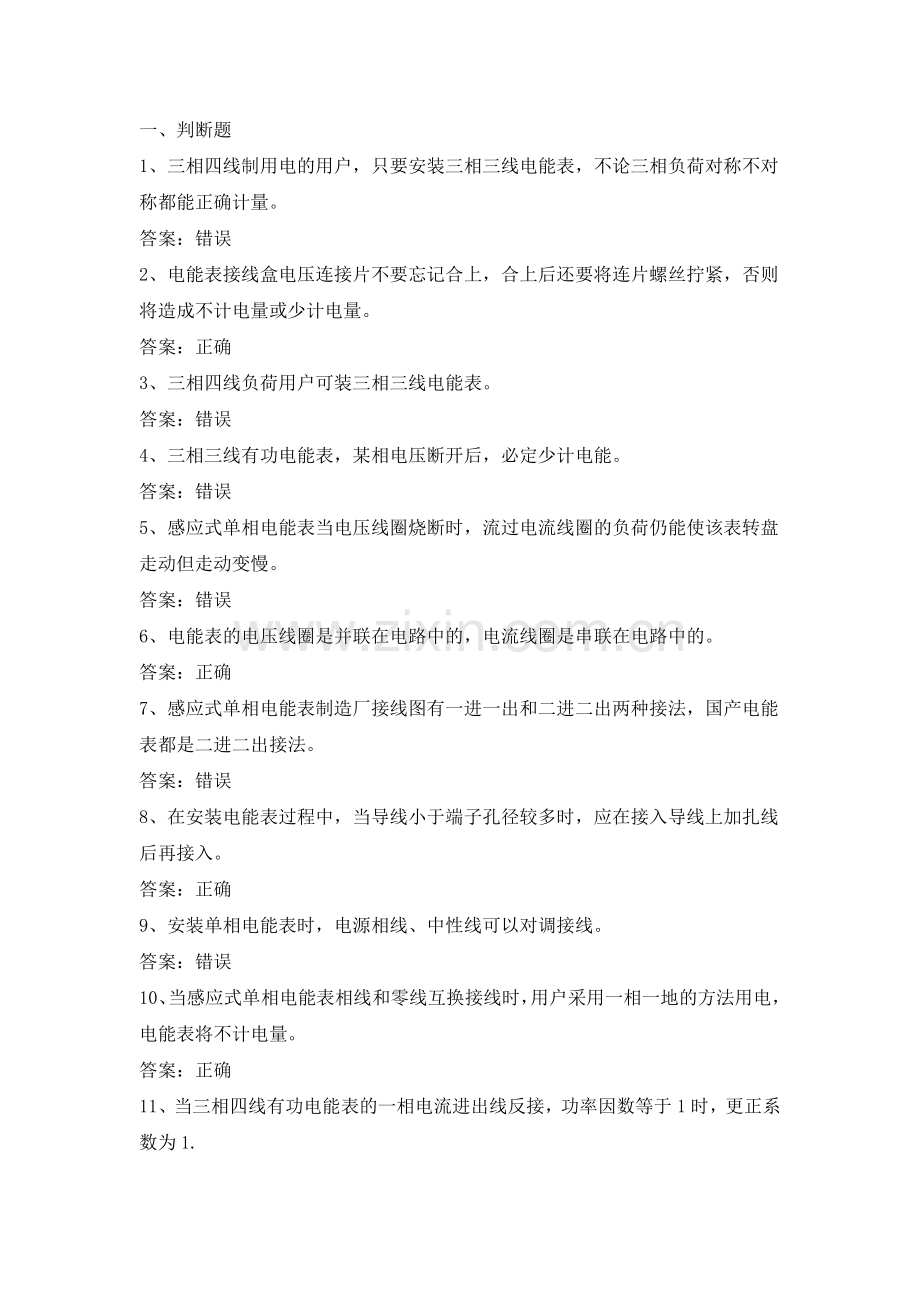

一、判断题1、三相四线制用电的用户，只要安装三相三线电能表，不论三相负荷对称不对称都能正确计量。答案：错误2、电能表接线盒电压连接片不要忘记合上，合上后还要将连片螺丝拧紧，否则将造成不计电量或少计电量。答案：正确3、三相四线负荷用户可装三相三线电能表。答案：错误4、三相三线有功电能表，某相电压断开后，必定少计电能。答案：错误5、感应式单相电能表当电压线圈烧断时，流过电流线圈的负荷仍能使该表转盘走动但走动变慢。答案：错误6、电能表的电压线圈是并联在电路中的，电流线圈是串联在电路中的。答案：正确7、感应式单相电能表制造厂接线图有一进一出和二进二出两种接法，国产电能表都是二进二出接法。答案：错误8、在安装电能表过程中，当导线小于端子孔径较多时，应在接入导线上加扎线后再接入。答案：正确9、安装单相电能表时，电源相线、中性线可以对调接线。答案：错误10、当感应式单相电能表相线和零线互换接线时，用户采用一相一地的方法用电，电能表将不计电量。答案：正确11、当三相四线有功电能表的一相电流进出线反接，功率因数等于1时，更正系数为1.答案：错误12、三相三线有功电能表，由于错误接线，在运行中始终反转，则更正系数必定是负值。答案：正确14、当电路的相序为反相序，负载性质为容性时感应式无功电能表一般都反转。答案：错误15、电能表安装必须垂直牢固、表中心线向各方向的倾斜度不大于1。答案：正确16、三相三线电能表中相电压线断了，此时电能表应慢走1/3。答案：错误17、当采用3只单相电能表计量三相四线电量时，当负载中有380V的电焊机时，由于会出现某只电能表倒转的现象，所以应该采用不带止逆的电能表。答案：正确18、用3只单相电能表测量三相四线电路有功电能时，有功电能等于三只单相电能表示数的绝对值之和答案：错误19、感应式单相电能表的电流线圈不能反接，如果接反，则电能表要倒走。答案：正确20、三相二元件的有功电能表，在三相负载对称时，将V相电压断开，转速比未断开时慢1/3。答案：错误21、三相三线无功电能表在运行中产生反转的重要原因是：三相电压进线相序接反或容性负荷所致。答案：正确22、电压相序接反，有功电能表将反转。答案：错误23、由于接线错误，三相三线有功电能表，在运行中始终反转，则计算出的更正系数必定是负值。答案：正确24、一只电流互感器二次侧极性接反，将引起连接的三相三线有功电能表反转答案：错误25、电流互感器接入电网时，按相电压来选择额定电压。答案：错误26、在电流互感器二次回路上工作时，应先将电流互感器二次侧短路。答案：正确27、电流互感器一次侧反接，为确保极性正确，二次侧不能反接。答案：错误28、电流互感器二次侧不可以装熔断器。答案：正确29、“S”级电流互感器在通常情况下0.5%120%电流范围内，其误差能满足规程要求。答案：错误30、低压穿芯式电流互感器应采用固定单一的变比，以防发生互感器倍率差错。答案：正确31、一次实际负荷改变，电流互感器的二次负荷随之改变。答案：错误32、有一个穿心式低压电流互感器，铭牌标明穿心一匝时的变比是120/5。将其用在一个最大负荷为5kW，综合功率因数为0.8的单相客户上，其一次侧应该穿心4匝。答案：正确33、计量装置的电流互感器二次回路导线截面不小于2.5 平方毫米。答案：错误34、电流互感器实际二次负载应在25%100%额定二次负荷范围内；电流互感器额定二次负荷的功率因数应为0.81.0答案：正确35、三相二元件的有功电能表，在三相负载对称时，将U、W相电压对换，电能表反转。答案：错误36、电能计量装置的接线检查分停电检查和带电检查。答案：正确37、电流互感器的负荷与其所接一次线路上的负荷大小是有关的。答案：错误38、对三相四线的电能计量装置，其3台电流互感器的二次绕组与电能表之间应采用6线连接。答案：正确39、对于经电流互感器接入的单相电能计量装置，由于电流互感器一、二次极性端不对应，将造成电能表转速变慢。答案：错误40、电能计量装置接线判断分析，常用的有力矩法和六角图法。答案：正确41、接入非中性点绝缘系统的电能计量装置，可以采用带止逆的三只感应式单相电能表进行计量。答案：错误42、计量三相负荷差别较大的三相四线负载时，采用3只单相电能表比采用1只三相四线电能表的精度高。答案：正确43、低压计量电压回路在试验接线盒上允许加装熔断器。答案：错误44、三相三线计量方式中，二只电流（电压）互感器进线端极性符号应一致，以便确认该组电流（电压）互感器一次及二次回路电流（电压）的正方向。答案：正确45、现场测试计量装置的计量误差是判断计量装置是否正常的手段之一：当计量误差超差时，则说明计量装置有异常；当计量误差正常，则说明计量装置是正常的。答案：错误46、理论上说，当用两功率表法测量三相三线制电路的有功功率或电能时，不管三相电路是否对称都能正确测量。答案：正确47、当电能计量、继电保护和测量回路共用电压、电流互感器，不会影响电能计量的可靠性和安全性。答案：错误48、高供高计计量方式适用于低压供电的客户。答案：错误49、TNS系统是指电源中性点直接接地，系统内中性线与保护线是合用的。答案：错误50、TT系统是指电力系统有一个直接接地点，电气装置外露可导电部分直接接地此接地点在电气上独立于电源端的接地点。答案：正确51、TN系统是指电源中性点直接接地，系统内所有电气设备的外露可导电部分与单独的接地装置相连接。答案：错误52、低压中性点接地系统中，人体在无绝缘情况下直接触及三相火线任何一相时，将承受220V危险电压。答案：正确53、中性点非有效接地方式。包括中性点不接地、高阻接地、经消弧线圈接地方式等。答案：正确54、低压系统由单独的低压电源供电时，其电源接地点接地装置的接地电阻不宜超过4。答案：正确55、三相四线制中性线必须加装熔断器。答案：错误56、经电流互感器的三相四线电能表电流二次回路，在电压、电流共用接线方式时，互感器二次侧不准接地。答案：正确57、接入中性点非有效接地的高压线路的计量装置，宜采用三相四线有功、无功电能表。答案：错误58、电压互感器接线的公共点就是二次侧必须接地的一点，以防止一、二次绝缘击穿，高电压窜入二次回路而危及人身安全。答案：正确59、三相三线制供电的中性点接地系统装三相三线电能表。答案：错误60、接地线应用多股软裸铜线，其截面应符合短路电流的要求，但不得小于25平方毫米。答案：正确二、单选题1、电能表二次线应用（ ）。A铜芯软线B铝芯软线C铝芯塑料线D单股铜芯塑料线答案：D2、在计量屏上的电能表与屏边的最小距离应不小于（ ）mm。A20B30C40D50答案：C3、带电换表时，若接有电压、电流互感器，则应分别（ ）。A电压开路、电流短路B电压短路、电流开路C电压和电流均开路D电压和电流均短路答案：A4、计量二次回路可以采用的线型有( )。A单股铜芯绝缘线B多股铜芯绝缘软线C单股铝芯绝缘线D多股铝芯绝缘线答案：A5、下列关于计量电能表安装要点的叙述中错误的是（ ）。(A) 装设场所应清洁、干燥、不受振、无强磁场存在(B) 2.0级有功电能表正常工作的环境温度要在0-40之间(C) 电能表应在额定的电压和频率下使用(D) 电能表必须垂直安装答案：B6、三相四线有功电能表有（）。A一组元件B二组元件C三组元件D四组元件答案：C7、三元件电能表用于（）供电系统测量和记录电能。A二相三线制B三相三线制C三相四线制D三相五线制答案：C8、低压电能表的进出线（铜线）和电流互感器二次导线的最小截面（ ）。A1.5mm2B1mm2C2.5mm2D4mm2答案：C9、两只单相电压互感器V/v接法，测得Uuv=UUW=100V， UVW=173V，则可能是（ ）。A一次侧U相熔丝烧断 B一次侧V相熔丝烧断C二侧熔丝烧断 D一只互感器极性接反答案：D。10、月平均用电量为10万kWh及以上100万kWh以下的计费客户应配置（ ）计量装置。A类B类C类D类答案：C11、35kV供电网中性点运行方式为经消弧线圈接地，供区内有一新装用电户，35kV专线受电，计量点定在产权分界点处，宜选用（ ）有功电能表计量。A三相三线B三相四线C三相三线或三相四线D一只单相表答案：B12、接入中性点非有效接地系统的高压线路的电能计量装置的测量专用电压互感器应为（ ）。A二台接成V/v形组合接线B三台接成Y/y形组合接线C三台接成YN/yn组合接线D三相五柱整体式答案:A13、低压三相四线有功电能表，其中一相电压连片被解开，则损失电量为应计量电量的（ ）。A1/4B2/3C1/3D1/2答案：C14、在检查电能表接线时常采用力矩法，其中对三相二元件电能表断开B相电压通常会使电能表（ ）。A快一半B慢一半C基本正常D几乎停止答案：B15、测量平衡负载的三相四线电能表，若有U、W两相电流进出线接反，则电能表将（ ）。A停转B慢走2/3C倒走1/3D正常答案：C16、测量平衡负载的三相四线电能表，若计量回路有两相电压断线，则电能表将（ ）。A停转B计量1/3C倒走1/3D正常答案：B17、有一个低压三相计量的用户，私自将电流互感器的变比由原来的200/5更换为500/5。已知电能表底数在更换互感器期间已经走了150kWh，应追补该用户的电量是多少。( )A6000 kWhB9000 kWhC15000 kWhD22500 kWh答案：B18、DT862型电能表在平衡负载条件下，B相电压元件失压，电量则( )。A少计13B少计23C少计12D不计答案：A19、发现电流互感器有异常音响，二次回路有放电声、且电流表指示较低或到零，可判断为（ ）。A二次回路开路B二次回路短路C电流互感器绝缘损坏D电流互感器内部故障答案：A20、三相三线有功电能表的错误接线功率表达式为P=UIcos（600-），平均功率因数角=300，运行一个月，电能表累计走了40000kWh，计算退补电量W=（ ）kWh。A339966B60480C62500D0答案：D21、电压互感器Y,y接线二次侧各相电压为Uu=Uv=Uw=57.7V，如V相的极性接反时，则二次侧各线电压的测量值分别为（ ）。AUuv=Uvw=Uwu=57.7VBUuv=Uvw=Uwu=100VCUuv=Uvw=57.V，Uwu=100V D Uuv=Uvw=Uwu=173.2V答案：C22、当两只单相电压互感器按Vv接线，二次空载时，二次线电压Uuv=0V,Uvw=100V,Uwu=100V，那么（ ）。A电压互感器一次回路U相断线B电压互感器二次回路V相断线C电压互感器一次回路W相断线D无法确定答案：A23、在检查电能表接线时常采用力矩法，其中对三相二元件电能表断开B相电压通常会使电能表（ ）。A快一半B慢一半C基本正常D几乎停止答案：B24、低压三相四线有功电能表，其中一相电压连片被解开，则损失电量为应计量电量的（ ）。A1/4 B2/3C1/3 D1/2答案；C25、高压三相三线有功电能表接线错误，U相和W相二次电流极性接反，电能表（ ）。A反转B不转C正转D烧坏答案；A26、关于电流互感器说法正确的是（ ）。A二次绕组可以开路B二次绕组可以短路C二次绕组不能接地D二次绕组不能短路答案：B27、使用电流互感器时，应将其一次绕组（ ）到被测回路里，而测量用的仪表或仪器应接到其（ ）的两个端钮上。A串联、一次绕组B并联、二次绕组C串联、二次绕组D并联、一次绕组答案：C28、电能计量用电压和电流互感器的二次导线最小截面积为（ ）。A1.5mm2、4.0mm2B2.5mm2、4.0mm2C4.0mm2、6.0mm2D6.0mm2、2.0mm2答案：B29、发现电流互感器有异常音响，二次回路有放电声、且电流表指示较低或到零，可判断为（ ）。A二次回路开路B二次回路短路C电流互感器绝缘损坏D电流互感器内部故障答案：A30、电流互感器的二次绕组应与各交流电表的（）线圈串联连接。A电流B电容C电压D功率答案：A31、电流互感器二次侧（）。A装设保险丝B不装保险丝C允许短时间开路D允许长时间开路答案：B32、当电流互感器一、二次绕组的电流 L1 、K1的方向相反时，这种极性关系称为（ ）。A减极性B加极性C正极性D同极性答案：A33、在三相负荷平衡的前提下，当断开三相三线有功电能表电源侧的B相电压时，电能表铝盘在单位时间内的转数为正常时的（ ）。A1/2B3/2C2/3D1/3答案：A34、对类计量装置和计量装置的电流互感器，其准确度等级应分别为（ ）。A0.2、0.2B0.2、0.5C0.5、0.5D0.2S、0.2S答案：D35、某10kV用户接505电流互感器，若电能表读数为20kWh，则用户实际用电量为( )。A200kWhB20000kWhC2000kWhD100000kWh答案：B36、电流互感器二次回路连接导线截面积应按电流互感器的额定二次负荷计算确定，但至少应不小于（ ）。A1.5mm2B2.5mm2C4.0mm2D6.0mm2答案：C37、下列不影响电能计量装置准确性的是（ ）。A 实际运行电压B 实际二次负载的功率因数C TA接线系数D 电能表常数答案：D38、测量三相四线电路的有功电量时，应采用三相四线接线方式，其特点是不管三相电压电流是否对称，都( )。A会引起线路附加误差B会产生误差C不会潜动D不会引起线路附加误差答案：D39、三元件电能表用于（ ）供电系统测量和记录电能。A二相三线制B三相三线制C三相四线制D 三相五线制答案：C40、电能计量装置指（ ）。A累计电量的电能表B电能表及计量用互感器C电能表、互感器及二次回路D电能表、互感器、二次回路及电能计量柜（箱）答案：D41、某计量装置由于互感器离表计距离较远，二次负荷超标导致计量不准确，下列措施中不正确的做法是（ ）。A换用额定二次负荷较大的互感器B换用线径较粗的铜导线C换用准确度等级较高的互感器D以上A、B方法均正确答案：C42、类计量装置适用于月平均用电量或变压器容量不小于（ ）。A10万kWh、315kVAB10万kWh、2000kVAC100万kWh、2000kVAD500万kWh、10000kVA答案：D43、对10kV供电，容量小于315kVA的用户，若高压计量条件不具备，可以在低压侧计量，( )。A 但变压器的损耗可以忽略不计B 但应加计变压器的损耗C但应加计低压线损D但应加计变压器的铁损答案：B44、使用电流互感器时，应将其一次绕组（ ）接入被测电路之中。A串联B并联C混联D以上都可以答案：A45、使用电压互感器时，应将其一次绕组（ ）到被测回路里，而测量用的仪表或仪器应接到其（ ）的两个端钮上。A串联，一次绕组B并联，二次绕组C串联，二次绕组D并联，一次绕组答案：B46、当电流互感器一次电流不变，二次回路负载增大(超过额定值)时( )。A其角误差增大，变比误差不变B其角误差不变，变比误差增大C其角误差减小， 变比误差不变D其角误差和变比误差均增大答案：D47、部10kV客户有功负荷为此500kW，功率因数为0.8，则应选择变比分别为（ ）的电流互感器和电压互感器。A20/5、10000/100B50/5、10000/100C75/5、10000/100D100/5、10000/100答案：B48、月平均用电量为10万kWh及以上100万kWh以下的计费客户应配置（ ）计量装置。A类B类C类D类答案：C49、电压互感器的金属外壳接地，其性质属于（ ）。A工作接地B保护接地C保护接零D都不是答案：B50、对运行中的高、低压电流互感器二次侧接地的要求是（ ) A高压互感器二次侧应有一个固定的接地，但不应在回路其他处有第二个接地点B高压互感器二次侧应有多个接地点，以避免带来接地误差C高压互感器二次侧可不接地D低压互感器二次侧必须接地，以避免带来接地误差答案：A51、互感器的二次绕组必须一端接地，其目的是（）。A防雷B保护人身和设备安全C连接牢固D防盗答案：B52、把用电设备的金属外壳用电阻很小的导线与接地体可靠地连接起来，这种接地方式称为（ ）。A保护接零B保护接地C重复接地D工作接地答案：B53、电力系统中性点不接地或经消弧线圈接地的系统通常称为（ ）系统。A不接地B大电流接地C小电流接地D保护接地答案：C54、三相四线制线路中，某设备若将不带电的金属外壳与零线和大地作电气连接，这种接法为（ ）。A工作接地B保护接零C重复接地D保护接零和重复接地答案：D55、中性点接地系统比不接地系统供电可靠性（ ）。A高B差C相同D无法比答案：A56、二次V型接线的高压电压互感器二次侧应（ ）接地。AA相BB相CC相D任意相答案：B57、装设接地线时应由（ ）进行。A1人B2人C3人D无要求答案：B58、电力变压器的中性点接地属于( )。A保护接地类型B防雷接地类型C工作接地类型D工作接零类型答案：C59、埋设在地下的接地体应焊接连接，埋设深度应大于( )。A0.4mB0.6mC0.8mD1.0m答案：B60、单相电能表一般装在配电盘的（）。A左边或下方B左边或上方C右边或下方D右边或上方答案：B三、多选题1、电能计量装置电压、电流二次回路导线均应加装与图纸相符的端子编号，导线排列顺序应按正相序（ ）（自左向右或自上向下）排列。A黄、绿、红B红、黄、绿CU、V、WDV、U、W答案：AC2、三相四线电能表的电压线圈不应( )在电流端的火线与零线之间。A串接B跨接C连接D混接答：ACD3、三相三线有功电能表接入的电流是（ ）。AU相BV相CW相DN相答：AC4、在三相四线有功电能表的接线中，应注意的问题是( )。A应按正相序接线B中性线即零线不能接错C与中性线对应的端子一定要接牢C必须采用接线盒接线答案：ABC5、下列情形中需要对电能表的接线进行带电检查的有（ ）A新安装的电能表和互感器 B更换后的电能表和互感器 C电能表接线有变动 D电力系统接线或运行方式有改变答： ABCD6、经电流互感器接入的低压三相四线电能表，其电压引入线（ ）。A应单独接入，不得与电流线共用B另一端应接在电流互感器一次电源侧C在电源侧母线上应另行引出，禁止在母线连接螺丝处引出D可以不与电流互感器一次电源同时切合答：ABC7、三相三线有功电能表A、B相电压互感器二次端钮极性反接，以下结论正确的是（ ）。A负载功率因数等于0.5时，电能表计量结果正确B负载为感性时表反转，为容性时表正转C功率因数角大于60时，表走得快D功率因数大于0.5时，表走得慢答案：ACD8、对三相四线感应式有功电能表，当三相是对称负载，如采用短路测试法检查电能表接线，当短接电能表A相电流线圈时，以下几种说法正确的是：( )A转盘转速为原来的2/3，说明各元件均正常B转盘转速变快，说明A元件电流线圈反接C转盘停转，说明A、C两元件电压线接错D 转盘反转，说明B、C两元件电流线接错答案：AB9、有一个错误接线的三相三线有功电能表，其接线方式为：第一元件UuvIw，第二元件UvwIu，以下提法正确的是（ ）。A两元件的功率为：UICOS（90）+COS（90）B电能表总的有功功率为：2UIC 此时电能表所计的实际为负载的无功电能D此电能表在任何时候都是正转答案：ABD10、可以用跨相电压的方法检查三相三线电能表的接线是否正确：在感性负载的情况下，如果接线正确，则有（ ）。A将A相电压接入电能表的C相时，电能表正转B将C相电压接入电能表的A相时，电能表反转C将A、C相电压对调时，电能表反转D将A、C相电压对调时，电能表不转答案：ABD11、用“六角图”法判断计量装置接线的正确性必须满足的条件有（ ）A三相电压基本对称B负载电流基本稳定C负载电压基本稳定D功率因数基本稳定答： ABCD12、低压用户计量方式（ ）。A100kVA(kW)及以上的工业、非农业、农业用户，均实行力率考核，加装无功电能表B居民住宅一般是用单相220V或三相四线有功电能表C动力、照明混用用户，可动力、照明电能表串接和并接D单相供电负荷电流为80A以上的可采用直入式单相表答： ABC13、运行中电流互感器二次侧开路时，其感应电动势大小与（ ）。A与开路时的一次电流值有关B与开路时的一次电流值无关C与互感器变比有关D与电流互感器励磁电流的大小有关答：AC14、电流互感器二次回路不允许装熔断器的原因（ ）。A避免熔丝一旦熔断，造成电流互感器二次回路突然开路B二次回路突然开路时，二次回路中电流等于零C二次回路开路时铁芯中磁通大大增加，铁芯将过分发热而烧坏D二次回路开路时在二次绕组中会感应出高电压，危及操作人员和设备的安全。答：ABCD15、电流互感器的极性接反的后果（ ）。A可能使对电流方向要求的继电保护装置拒动和误动B造成电能表计量错误C不影响对电流方向要求的继电保护装置D电能表计量正确答：AB 16、电流互感器铁芯过热的可能原因有( )。A长时间过负荷B 实际二次负载为额定容量的120%C互感器的误差超差D 二次回路开路答案：AD17、使用电流互感器时应注意( )。A选择电流互感器的变比要适当，额定容量要大于二次负载容量B电流互感器一次线圈串接在线路中，二次线圈串接于测量仪表和继电器，接线时要注意极性正确C电流互感器运行时，在二次回路上工作，不准开路D电流互感器运行时，在二次回路上工作，不准短路答案：ABC18、下列属于影响电流互感器误差的因素叙述正确的是( )A一次电流比额定电流大得多或小得多时，铁芯的磁导率上升，比差和角差与铁芯磁导率成正比，故误差增大B励磁电流越大，误差越大C二次负载阻抗越大，误差越大D二次负载功率因数越大，角差越大，比差越小答案：BCD19、电能计量装置包括( )。A电能表B计量用互感器C二次回路D电压、电流表答案：ABC20、电能计量装置的接线方式按被测电路的不同可分为( )。A单相B三相四线C三相三线D直接接入式答案：ABC21、在安装用以测量相、零线上电流的防窃电单相电子式电能表时，从表后线到用户侧直至回至电能表的接线，必须要（ ），否则将会造成计量差错。A中间不能有接地B保证二进一出C保证二进二出D中间不能有公共零线答： ACD22、电能计量装置的综合误差包括（ ）。A电能表误差B一次线路路误差C互感器的合成误差D二次回路压降造成的误差答： ACD23、计量二次回路不能采用的线型有( )。A单股铜芯绝缘线B多股铜芯绝缘软线C单股铝芯绝缘线D多股铝芯绝缘线答： BCD24、中性点不接地或非有效接地的三相三线高压线路，不应采用( )计量。A三相三线电能表B三相四线电能表C三相三线、三相四线电能表均可D单相电能表答： BCD25、运行中的电流互感器二次侧开路的后果是（ ）。A副绕组上产生高电压B对工作人员没有影响C二次回路中的设备有很大的危险D铁心过热而损坏绝缘答案：ACD26、中性点不接地系统中当发生C相金属接地时三相对地电压变化情况为( )。AA相升为线电压BB相升为线电压CC相升为线电压DC相变为0答案：ABD27、在电力系统网络中出现零序电流是因为网络中发生了( )。A单相接地故障B两相接地故障C相间短路故障D三相接地故障答案：ABD28、中性点是指( )。A电源的接地点B三相绕组的首端连接在一起的共同连接点C零点D三相绕组的尾端连接在一起的共同连接点答案：BD29、对接地线要求正确的是( )。A其截面应符合短路电流的要求，但不得小于25mm2B接地线应采用多股软裸铜线C接地线应采用多股铝芯线D可用50mm2多股铝芯线答案：AB30、下列说法中，不正确的是( )。 A电能表采用经电压、电流互感器接入方式时，电流、电压互感器的二次侧必须接地B电能表采用直接接入方式时，需要增加连接导线的数量C电能表采用直接接入方式时，电流、电压互感器二次应接地D电能表采用经电压、电流互感器接入时，电能表电流与电压连片应连接答： BCD
