常用管材(钢管)规格表.doc

常用管材(钢管)规格表（A）

公称直径
焊接钢管(普通)
GB3091-82
焊接钢管(加厚)
GB83092-82
无缝钢管(热轧)
GB8163-87
螺旋电焊钢管
DN
pg≤1.0Mpa
pg≤1.6Mpa
pg≤2.5Mpa
pg≤1.6Mpa
D×∮
重量(Kg/m)
D×∮
重量(Kg/m)
D×∮
重量(Kg/m)
D×∮
重量(Kg/m)
DN15
21.3*2.75
1．25
21.3*3.25
1．44
----
----
----
----
DN20
26.8*2.75
1．63
26.8*3.5
2．01
----
----
----
----
DN25
33.5*3.25
2．42
33.5*4
2．91
32*3.5
2．46
----
----
DN32
42.3*3.25
3．13
42.3*4
3．77
38*3.5
2．98
----
----
DN40
48*3.5
3．84
48*4.25
4．58
45*3.5
3．58
----
----
DN50
60*3.5
4．88
60*4.5
6．16
57*3.5
4．62
----
----
DN65
75.5*3.75
6．64
75.5*4.5
7．88
73*4
6．81
----
----
DN80
88.5*4
8．34
88.5*4.75
9．81
89*4
8．38
----
----
DN100
114*4
10．85
114*5
13．44
108*4
10．26
----
----
DN125
140*4.5
15．04
140*4.5
18．24
133*4
12．72
----
----
DN150
165*4.5
17．81
165*5.5
21．63
159*4.5
17．14
168*5
20．10
DN200
----
----
----
----
219*6
31．52
219*5
31．52
DN250
----
----
----
----
273*8
52．28
273*7
45．92
DN300
----
----
----
----
325*8
62．54
325*7
54．90
DN350
----
----
----
----
377*9
81．67
377*7
63．87
DN400
----
----
----
----
426*9
92．55
426*7
72．33
DN450
----
----
----
----
480*9
104．53
478*7
81．31
DN500
----
----
----
----
530*9
115．62
529*7
90．11
DN600
----
----
----
----
630*9
137．82
630*7
107．50

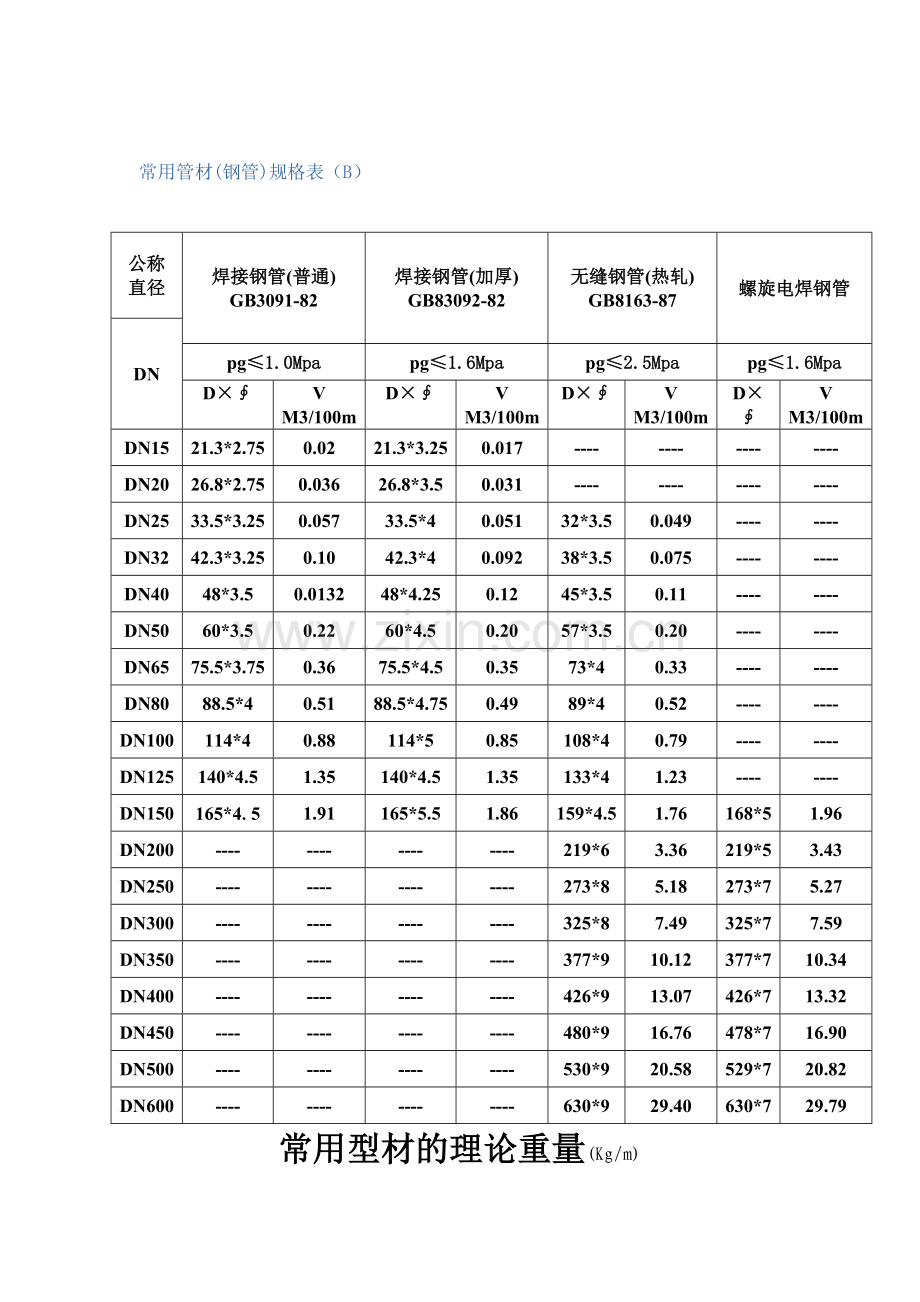

常用管材(钢管)规格表（B）

公称直径
焊接钢管(普通)
GB3091-82
焊接钢管(加厚)
GB83092-82
无缝钢管(热轧)
GB8163-87
螺旋电焊钢管
DN
pg≤1.0Mpa
pg≤1.6Mpa
pg≤2.5Mpa
pg≤1.6Mpa
D×∮
V
M3/100m
D×∮
V
M3/100m
D×∮
V
M3/100m
D×∮
V
M3/100m
DN15
21.3*2.75
0.02
21.3*3.25
0.017
----
----
----
----
DN20
26.8*2.75
0.036
26.8*3.5
0.031
----
----
----
----
DN25
33.5*3.25
0.057
33.5*4
0.051
32*3.5
0.049
----
----
DN32
42.3*3.25
0.10
42.3*4
0.092
38*3.5
0.075
----
----
DN40
48*3.5
0.0132
48*4.25
0.12
45*3.5
0.11
----
----
DN50
60*3.5
0.22
60*4.5
0.20
57*3.5
0.20
----
----
DN65
75.5*3.75
0.36
75.5*4.5
0.35
73*4
0.33
----
----
DN80
88.5*4
0.51
88.5*4.75
0.49
89*4
0.52
----
----
DN100
114*4
0.88
114*5
0.85
108*4
0.79
----
----
DN125
140*4.5
1.35
140*4.5
1.35
133*4
1.23
----
----
DN150
165*4.5
1.91
165*5.5
1.86
159*4.5
1.76
168*5
1.96
DN200
----
----
----
----
219*6
3.36
219*5
3.43
DN250
----
----
----
----
273*8
5.18
273*7
5.27
DN300
----
----
----
----
325*8
7.49
325*7
7.59
DN350
----
----
----
----
377*9
10.12
377*7
10.34
DN400
----
----
----
----
426*9
13.07
426*7
13.32
DN450
----
----
----
----
480*9
16.76
478*7
16.90
DN500
----
----
----
----
530*9
20.58
529*7
20.82
DN600
----
----
----
----
630*9
29.40
630*7
29.79
常用型材的理论重量(Kg/m)
扁钢： 镀锌板：
-25×3-----0.59 δ0.5=7.85kg/张(2m2 )
-30×3-----0.71 δ0.6=9.42kg/张(2m2 )
-40×4-----1.76 δ0.75=11.78kg/张(2m2 )
角钢： δ1.0=15.7kg/张(2m2 )
∟∠25×3-----1.24 δ1.2=18.84kg/张(2m2 )
∠30×3-----1.373
∠40×4-----2.422 钢板重量计算公式:
∟∠50×5-----3.77 G=L×B×H×7.85
槽钢： G:重量,L:长,B:宽,H:厚
6.3#-----6.33 计算时注意保证单位一致
8#-----8.05
10#----10.00
12#----12.02
圆钢：
φ6----0.222
φ8----0.395
φ10---0.617
φ12---0.888
φ14---1.21 φ16---1.58

φ16---1.58
商用空调各类场所应用经验
行业场所方案实例

 餐厅：
    空间不大，规模较小的餐厅可以使用低静压管道机组，以达到经济实惠的效果。而高档次的餐厅可以使用嵌入式空调机组，以体现整体环境的高雅大方。空间开阔和包房较多的餐厅应选择不同的空调，具体可参照娱乐场所的选择方案。

  便利店：
    便利店的空间有限，使用低静压管道机组和嵌入式空调机组就能很好地满足此类场所的空调要求。而且空调悬挂于空间顶部，不会占据任何营业空间。

  娱乐场所：
    空间开阔的娱乐场所建议使用高静压风管机组，以达到送风均匀，快速制冷的效果。而有较多包间的场所可以使用风冷热泵机组，以方便每个房间单独控制。

 汽车展示厅：
    汽车展示厅通常可分为展示区域和办公区域，展示部分可以选用高静压管道机组，而办公部分可以使用风冷热泵机组，以分别满足两个区域不同的空调要求。

  小型办公楼：
    建议使用风冷热泵机组以便于分层控制，或者分区域控制。

 工厂：
    水冷柜机由于其价格性能比高，是工厂选用空调的最佳选择。

  超市及大卖场：
    超市及大买场的空间开阔，客流量大，大风量设计的高静压管道机组是此类场所的最佳选择。

末端的选型

1、 风机盘管的选型
风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种方法：
（1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。
（2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（下送下回，侧送下回等）以及水管连接位置（左或右）等条件。

注：房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
2、 空气处理机组的选型
   空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新风工况两种工作状态。
   空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。
   先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。根据系统需要的余压要求确定余压。
   空气处理机组一般有吊顶式和落地式两种。落地式包括立式和卧式两种。另外机组的送回风方式也有诸多不同。应根据建筑情况和建筑业主要求进行最终的确定。

质量单位换算表

质量单位换算表
千克(公斤)
(kg)
磅(lb)
盎司(常衡)
(OZ)
吨(t)
公制(t)
美制(US ton)
英制(Uk ton)
1
2.2046
35.274
0.001
0.0011023
0.00098421
0.45359
1
16
0.00045359
0.0005
0.00044643
0.028350
0.0625
1
0.000028350
0.00003125
0.000027902
1000
2204.6
35274
1
1.1023
0.98421
907.185
2000
32000
0.907185
1
0.892867
1016.05
2240
35840
1.01605
1.12
1

面积单位换算表

面积单位换算表
平方米(m2)
平方英寸(in2)
平方英尺(ft2)
平方码(yd2)
1
1550.00
10.7639
1.1960
6.4519×10-4
1
6.9444×10-3
7.716×10-4
0.0929
144
1
0.1111
0.8361
1296
9
1

制冷量单位换算表

制冷量单位换算表
瓦(W)
千焦/时(kJ/h)
千卡/时(kcal/h)
美国冷吨
日本冷吨
新英国冷吨
英热单位/时(Btu/h)
1
3.6
0.85985
2.843×10-4
2.5899×10-4
2.395×10-4
3.4119
0.2778
1
0.23885
7.8983×10-5
7.1942×10-5
6.6542×10-5
0.9478
1.163
4.1868
1
3.3069×10-4
3.012×10-4
2.786×10-4
3.9684
3516.9
12660.9
3024
1
0.91084
0.84246
1.2×104
3861.1
13900.2
3320
1.09788
1
0.92495
1.3175×104
4171.5
15028.1
3589.4
1.187
1.08117
1
1.4244×104
0.29307
1.05507
0.252
8.33×10-5
7.59×10-5
7.02034×10-5
1

比焓单位换算表

比焓单位换算表
焦/千克(J/kg)
尔格/千克(erg/kg)
千卡/千克(kcal/kg)
英尺.磅力/千克(ft.lbf/lb)
千克力.米/千克(kgf.m/kg)
英热单位/磅(Btu/lb)
1
1×107
0.238846×10-3
0.334553
0.101972
0.429923×10-3
1×10-7
1
0.238846×10-10
0.334553×10-7
0.101972×10-7
0.429923×10-10
4186.8
4.1868×1010
1
1400.70
426.935
1.8
2.98907
2.98907×107
7.13926×10-4
1
0.3048
1.28507×10-3
9.80665
9.80665×107
2.34228×10-3
3.28084
1
4.21610×10-3
2326
2.326×10-10
0.555556
778.169
237.186
1

水系统设计按经济流速选用的水流速推荐值

水系统设计按经济流速选用的水流速推荐值
管道种类
推荐流速m/s
管道种类
推荐流速m/s
水泵吸入口
1.2-2.1
冷却水管
1.0-2.4
水泵压出口
2.4-3.6
分水器
1.0-1.5
供回水干管
1.0-2.0
集水器
1.0-1.5
供回水支管
0.5-0.7
排水管
1.2-2.0

设备水压力降估算

设备水压力降估算
设备
离心式冷水机组
吸收式冷水机组
冷却塔
热交换器
冷热水排管
风机盘管
调节阀
蒸发器
冷凝器
蒸发器
冷凝器
压力降Kpa
50-100
10-100
60-160
60-160
20-80
20-50
20-50
10-20
30-50

各类建筑物冷负荷估算指标

各类建筑物冷负荷估算指标
适用场所
办公室
(中心区域)
客房
图书馆
公寓
办公室(周边区域)
零售店
诊所
百货店(上)
单位面积W/?O
100
125
150
175
200
单位面积TR/?O
0.028
0.036
0.043
0.05
0.057
适用场所
百货店(中)、大厅
百货店(下)
会议室、戏院、会堂
餐厅
餐厅(顶)
单位面积W/?O
225
250
275
300
325
单位面积TR/?O
0.064
0.071
0.078
0.086
0.092

办公建筑室内温度、湿度的设计参数及允许噪声

办公建筑室内温度、湿度的设计参数及允许噪声
类别
夏季
冬季
噪声标准(A声级)dB(A)
NC数
温度(℃)
相对湿度
温度(℃)
相对湿度
一般办公室
26-28
<65%
18-20
不作规定
40-55
40-50
高级办公室
24-27
<60%
20-22
≥35%
30-40
25-35
会议接待室
25-27
<65%
16-18
不作规定
40-50
35-45
电话总机房
25-27
<65%
16-18
不作规定
55-60
50-55
计算机房
24-28
≤60%
18-20
不作规定
55-65
50-60
复印机房
24-28
≤55%
18-20
不作规定
55-60
50-55

各场所每小时换气次数

依人数计算换量

场所
种类
次数
场所
种类
次数

换气对象
换气量
一般家庭
厨房
15
戏院
观览室
12

m3/min
寝室
6
放映室
20

男人
1.41
客厅
6
病院
等候室
10

妇女
1.16
厕所
10
诊疗室
6

小孩
0.75
浴室
8
手术室
15

牛马
3.83
旅馆及大饭店
餐厅
10
消毒室
12

厨房
15
工场
一般作业室
6

大食堂
8
涂装室
20

厕所
10
一般建筑
事务室
6

浴室
8
会议室
12

饮食店
饮食室
6
暗室
冲洗片室
10

厨房
20

宴会室
10
公共厕所
20

学校
礼堂
6

体育馆
8
有害气体尘埃发出地方
20以上

厕所
12

教室
6

说明：房间通风量=房间容积*换气次数

空气调节房间的换气次数,应符合下列规定:
一、舒适性空气调节,每小时不宜小于5次,但高大房间应按其冷负荷通过计算确定;
民用建筑最小新风量
房间名称
每人最小新风量
吸烟情况
影剧院、博物院、体育馆、商店
8
无
办公室，图书馆、会议室，餐厅
37
无
旅馆客房
30
少量
注：旅馆客房等的卫生间，当其排风量大于按本表所确定的数值时，则新风量应按排风量采用。
二、工艺性空气调节,不宜小于表所列的数值.
换气次数
室温允许被动范围(ºC)
每小时换气次数
注
±1.0
5
高大房间除外
±0.5
8

±0.1~0.2
12
工作时间不送风的除外

一般建筑中常用风道的风速（风管和设备内的风速）
位置
推 荐 值 (m/s)
最 大 值 (m/s)
公共建筑
工 厂
住 宅
公共建筑
工 厂
住 宅
风机吸入口
4.0
5.0
3.5
5.0
7.0
4.5
风机出口
6.5～10
8～12
5～8
7.5～11
8.5～14
8.5
干管
5～6.5
6～9
3.5～4.5
5.5～8
6.5～11
4～6
支管
3～4.5
4～5
3
4～6.5
5～9
3.5～5
支管上接出的风管
3～3.5
4
2.5
4～6
5～8
3.25～4

中央空调中常用风速
风管类别
风速(m/s)
风机附近的极限风速
自然通风
机械通风
吸入空气的百页窗
0～1.0
2～4

10～12
吸风管
1～2
2～6
支管和垂直风管
0.5～1.5
2～5
水平总风管
0.5～1.0
5～8
接近地面的进风口
0.2～0.5
0.2～0.5
接近顶棚的进风口
0.5～1.0
1～2
接近顶棚的排风口
0.5～1.0
1～2

推荐的送风机的静压值
种 类
风机静压值(pa)
通风设备
小型系统
100～250
一般
300～400
空调装置
小型(空调面积300㎡以内)
400～500
中型(空调面积2000㎡以内)
600～750
大型(空调面积大于2000㎡)
650～1100
高速系统(中型)
1000～1500
高速系统(大型)
1500～2500
高速风管的容许风速(m/s)
风量(m/h)㎡
最大容许风速(m/s)
5000～10000
12.5
10000～17000
17.5
17000～25000
20.0
25000～40000
22.5
40000～70000
25.0
70000～100000
30.0

送风口的送风速度

侧送百叶风口的最大送风速度(m/s)

建筑性质
最大送风速度
建筑性质
最大送风速度
播音室
1.5－2.5
个人办公室
2.5－5.0
住宅
2.5－3.8
一般办公室
5.0－6.3
旅馆客房
2.5－3.8
电影院
5.0－6.3
剧场
2.5－3.8
百货公司
7.5
会堂
2.5－3.8

回风口的吸风风速(m/s)
回风口的位置
吸风风速
房间的上部
房间的下部
靠近经常有人活动的地方
靠近不经常有人活动的地方
走道回风
4－5

1.5－2
3－4
1－1.5

注：对一般地通风系统，风管的阻力损失值△P(Pa)可按下式计算：
△P＝Pm*L(1+k)
Pm:单位长度风管的摩擦阻力，一般0.8-1.5Pa/m。
L:送回风管总长度
K:局部压力损失与摩擦压力损失的比值，弯头、三通少时，取K=1.0-2.0；弯头、三通较多时，取K=3.0-5.0。

  厨房空调与通风的设计

一．厨房中产生油烟的设备应加设有机械排风和油烟过滤器的排气罩；产生大量蒸汽的设备应安置在隔开的小间内，并在其上部设机械排风的排气罩。
排气罩设计应遵守以下原则：
（1）排气罩的平面尺寸一般应比炉灶边大出100mm左右。排气罩的下沿距炉灶面的距离应尽可能减小，一般不宜大于1.0m。罩口下沿四周应设置集油集水沟槽，沟槽底部应装排油污管子。
（2）排油烟的排气罩内应设油烟过滤器，过滤器应便于清洗和更换或采用自动清洗的运水烟罩等除油设施。
（3）排气罩宜采用不锈钢板或镀锌板制作，厚度一般以1.0-2.0mm为宜。
二．排气罩最小排风量
排风量计算
（1）最小排风量 L=1000P·H
式中L—排风量，m3/h;
P—罩子的周边长（靠墙的边长不计），m;
H—罩口至灶面的距离，m。
（2）用上述公式计算出的排风量应按罩口面积核算罩口的吸风速度，罩口的吸风速度一般不得小于0.5m/s。
（3）厨房排气罩的罩面风速应控制在0.4-0.5m/s,罩内接风管处的喉部风速应为4－5m/s，主干管内的风速一般为7－9m/s。排气罩内应有一定的空间，即罩子的高度，以不少于600mm为宜，否则，油烟容易外溢。
排气罩的下弦至地面的高度以1800－2000mm为宜。
（4）排风道一般用1.5mm厚的钢板焊接。水平风道要有2％以上的坡度，坡向排气罩。排风管重的风速一般7－9m/s。
三．新风量
厨房各操作间的新风量：50m3/h。
厨房的排风量要大于补风量，补风占排风的80－90％，使厨房内形成一定的负压，防止串味。

  制冷机单位制冷量的耗电、耗汽、耗冷却水量指标

序号
制冷机类型
耗电量kw/kw
耗气量kg/kw·h
耗冷却水量m3/kw·h
1
涡旋式冷水机组
0.20－0.26
－
0.21－0.23
2
活塞式冷水机组
0.18－0.31
－
0.22－0.26
3
螺杆式冷水机组
0.18－0.25
－
0.20－0.26
4
离心式冷水机组
0.20－0.28
－
0.20－0.28
5
吸收式冷水机组

单效
0.004－0.010
2.0－2.6
0.26－0.35
双效
0.004－0.015
1.2－1.5
0.25－0.30
直燃
0.005－0.025
0.05－0.1（耗油）
0.28－0.30

辅助设备耗电量的估算指标（kw/kw）

序号
设备类型
单位制冷量的耗电量指标
1
制冷水循环泵（闭式循环）
0.20－0.28
2
冷却水循环泵
0.20－0.38
3
冷却塔风机
0.006－0.009
4
风冷式冷凝器风扇
0.015－0.055

3、通过活动，使学生养成博览群书的好习惯。
B比率分析法和比较分析法不能测算出各因素的影响程度。√
C采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。Ｘ
C采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。错
C产品的实际生产成本包括废品损失和停工损失。√
C成本报表是对外报告的会计报表。×
C成本分析的首要程序是发现问题、分析原因。×
C成本会计的对象是指成本核算。×
C成本计算的辅助方法一般应与基本方法结合使用而不单独使用。√
C成本计算方法中的最基本的方法是分步法。X
D当车间生产多种产品时，“废品损失”、“停工损失”的借方余额，月末均直接记入该产品的产品成本
中。×
D定额法是为了简化成本计算而采用的一种成本计算方法。×
F“废品损失”账户月末没有余额。√
F废品损失是指在生产过程中发现和入库后发现的不可修复废品的生产成本和可修复废品的修复费用。Ｘ
F分步法的一个重要特点是各步骤之间要进行成本结转。(√)
G各月末在产品数量变化不大的产品，可不计算月末在产品成本。错
G工资费用就是成本项目。(×)
G归集在基本生产车间的制造费用最后均应分配计入产品成本中。对
J计算计时工资费用，应以考勤记录中的工作时间记录为依据。(√)
J简化的分批法就是不计算在产品成本的分批法。(×)
J简化分批法是不分批计算在产品成本的方法。对
J加班加点工资既可能是直接计人费用，又可能是间接计人费用。√
J接生产工艺过程的特点，工业企业的生产可分为大量生产、成批生产和单件生产三种，X
K可修复废品是指技术上可以修复使用的废品。错
K可修复废品是指经过修理可以使用，而不管修复费用在经济上是否合算的废品。Ｘ
P品种法只适用于大量大批的单步骤生产的企业。×
Q企业的制造费用一定要通过“制造费用”科目核算。Ｘ
Q企业职工的医药费、医务部门、职工浴室等部门职工的工资，均应通过“应付工资”科目核算。Ｘ
S生产车间耗用的材料，全部计入“直接材料”成本项目。Ｘ
S适应生产特点和管理要求，采用适当的成本计算方法，是成本核算的基础工作。(×)
W完工产品费用等于月初在产品费用加本月生产费用减月末在产品费用。对
Y“预提费用”可能出现借方余额，其性质属于资产，实际上是待摊费用。对
Y引起资产和负债同时减少的支出是费用性支出。X
Y以应付票据去偿付购买材料的费用，是成本性支出。X
Y原材料分工序一次投入与原材料在每道工序陆续投入，其完工率的计算方法是完全一致的。Ｘ
Y运用连环替代法进行分析，即使随意改变各构成因素的替换顺序，各因素的影响结果加总后仍等于指标的总差异，因此更换各因索替换顺序，不会影响分析的结果。(×)
Z在产品品种规格繁多的情况下，应该采用分类法计算产品成本。对
Z直接生产费用就是直接计人费用。X
Z逐步结转分步法也称为计列半成品分步法。√

A按年度计划分配率分配制造费用，“制造费用”账户月末(可能有月末余额/可能有借方余额/可能有贷方余额/可能无月末余额)。
A按年度计划分配率分配制造费用的方法适用于(季节性生产企业)
