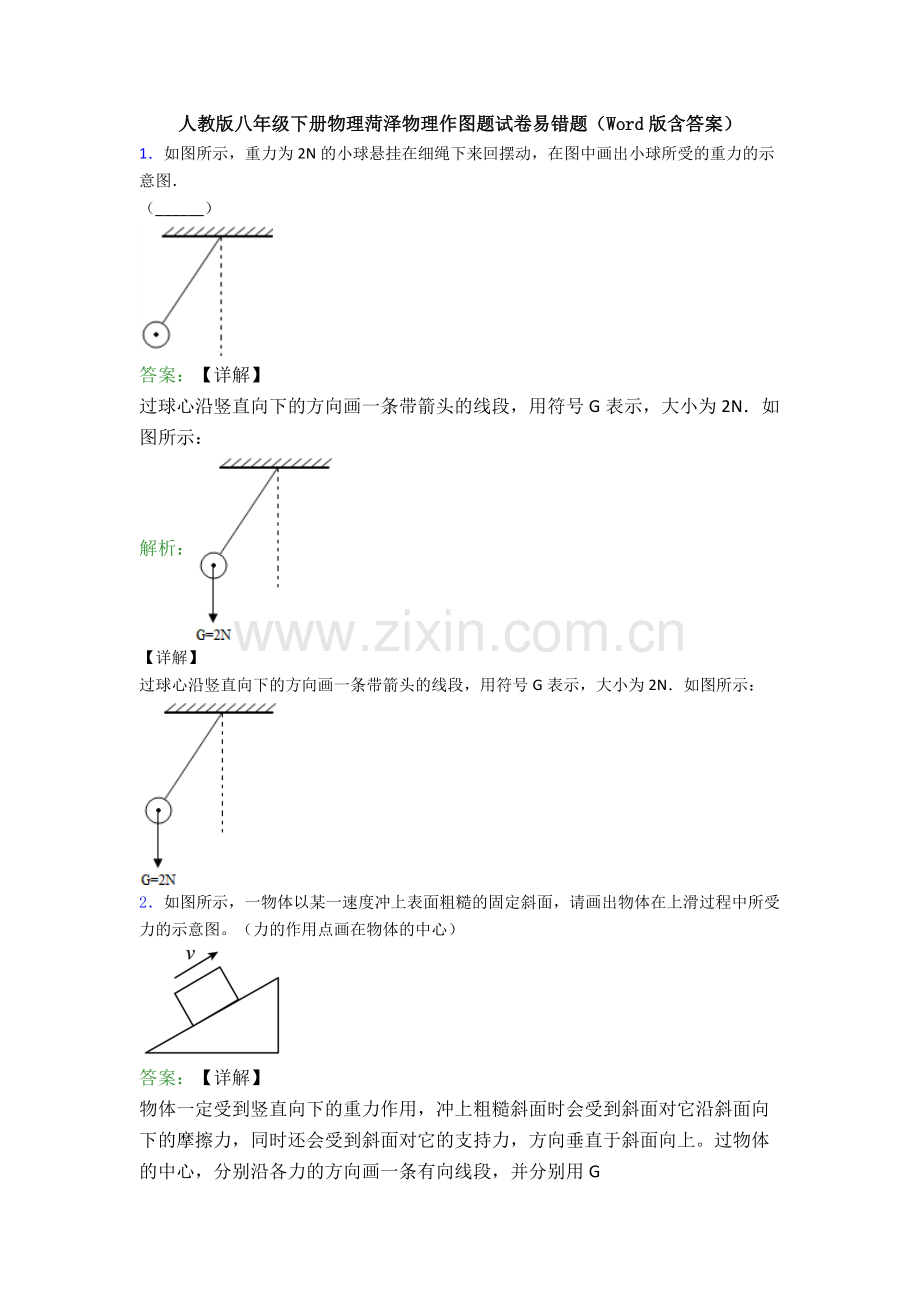

人教版八年级下册物理菏泽物理作图题试卷易错题(Word版含答案).doc

人教版八年级下册物理菏泽物理作图题试卷易错题（Word版含答案）1如图所示，重力为2N的小球悬挂在细绳下来回摆动，在图中画出小球所受的重力的示意图（_）答案：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：解析：【详解】过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，大小为2N如图所示：2如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。（力的作用点画在物体的中心）答案：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G解析：【详解】物体一定受到竖直向下的重力作用，冲上粗糙斜面时会受到斜面对它沿斜面向下的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。过物体的中心，分别沿各力的方向画一条有向线段，并分别用G、f和F表示，如图3如图所示，装有重10牛物体置于水平桌面上，请用图示法画出桌面所受的压力F。答案：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段解析：【详解】物体静止在水平面上，压力的大小与物体的重力大小相等，即F=G=10N作用点在物体与桌面的接触面的中点上，方向垂直于桌面向下；设定标度为5N，过压力的作用点，沿压力的方向画一条有向线段，使线段长度为标度的2倍，如下图所示：4重为10牛的物体漂浮在液面上，请用力的图示法在图中画出物体受到的浮力F浮。答案：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示解析：【详解】物体漂浮在液面上，则所受的浮力大小等于重力的大小10N，方向始终竖直向上，作用在物体上，力的作用点可画在重心位置，如下图所示5如图所示，一个木块静止在水平桌面上，请画出木块所受重力和支持力的示意图。答案：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示解析：【详解】如图物体静止在水平方向上，处于平衡态，在竖直方向上满足二力平衡，即竖直向下的重力大小等于竖直向上的支持力，如下图所示6如图所示是一把椅子的侧视图，请画出以椅子前腿着地点O为支点，使椅子向前翻转的最小力F及其力臂L。答案：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所解析：【详解】根据杠杆的平衡条件可知，当动力臂越长时越省力，最长的力臂即支点与作用点的连线，即O到椅子最上端的点之间的连线作为力臂时，动力臂是最大的，然后根据力臂的画法作垂直于力臂的作用力即可。如图所示：7如图所示，画出杠杆所受阻力F2的示意图和动力F的力臂L。答案：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图解析：【详解】支点为O，延长动力的作用线，从支点向动力F的作用线做垂线，支点到垂足的距离为动力臂L；重物对杠杆的拉力为阻力，阻力作用点在绳与杠杆接触点，从此点竖直向下画一带箭头的线段表示阻力，如下图8如图所示为跷跷板的示意图，在跷跷板的左端某一位置放一个小球A，在跷跷板的右端某一位置放三个小球B、C、D，跷跷板整体处于图示的静止状态。请画出此时小球A对跷跷板的压力和压力对转轴O的力臂。答案：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：解析：【详解】小球A对跷跷板的作用点在接触面上，方向垂直于跷跷板向下，过小球A和跷跷板的接触点做垂直于跷跷板向下的有向线段即为压力的示意图；过O点向压力的作用线做垂线，垂线段即为压力的力臂，如图所示：9如图所示，请画出作用力F的力臂l。答案：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：解析：【详解】由图知，O为支点，由支点O向F的作用线作垂线段，得到力F的力臂；如图所示：10按要求作图：如图甲所示是一个钥匙形“瓶起子”，图乙为其简化的示意图，图中O为支点，F2是A点受到的阻力。在图乙中画出作用在B点的最小动力F1及其力臂L1。答案：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小解析：【详解】由杠杆平衡条件F1L1F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OB作为动力臂L1最长，动力的方向应该向上，过点B垂直于OB向上作出力即为最小动力F1，如下图所示：11如图所示，人站在地上用滑轮组重物提升，请用细线代替绳画出正确的绕法。答案：【详解】人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示解析：【详解】人站在地面上拉绳子，所以，可以从人手处开始画绳子，绕过定滑轮，再绕过动滑轮，之后固定在定滑轮的挂钩上，如下图所示12作图题：（1）如图甲所示，一均匀轻杆可绕B处转动，在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端，使杆保持静止，请作出力F的力臂l和杠杆所受的阻力F2_；（2）请在图乙中画出使用该滑轮组最省力的绕线方式_。答案：【详解】（1）1由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，解析： 【详解】（1）1由力臂的定义可知，力臂为支点到力的作用线的垂线段，故过支点B作力F延长线的垂线段，可得到力F的力臂如下图所示，杠杆所受的阻力为绳子对杠杆的拉力，方向竖直向下，故其所受阻力F2如下图所示：（2）2要使滑轮组最省力，则滑轮组中动滑轮承重的绳子数应最多，故由图中可知，动滑轮上有三股绳子承重时滑轮组最省力，绕线方式如下图所示：13向下拉绳将重物提升，画出图中滑轮组绕绳方法。答案：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示解析：【详解】向下拉绳将重物提升，从绳子自由端向上绕起，先绕过定滑轮，然后再绕过动滑轮，最后系在定滑轮下面的挂钩上，如图所示14按照题目要求作图：（1）如图中ABO可看成杠杆，O为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。（2）画出滑轮组最省力绕法答案：（1）；（2）【详解】（1）在图中，动力指的是作用在杠杆上的力，过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示（2）如图所示，用3股绳子承担物重，绳端拉力向上。解析：（1）；（2）【详解】（1）在图中，动力指的是作用在杠杆上的力，过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示（2）如图所示，用3股绳子承担物重，绳端拉力向上。15站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物，请你用笔画线代替绳子，将图中的两个滑轮连成符合要求的滑轮组。答案：【详解】人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：解析：【详解】人用力往下拉绳把重物提升，说明人的拉力方向向下，按此反向绕线，绳子的起始端应系在定滑轮的挂钩上，如图所示：
