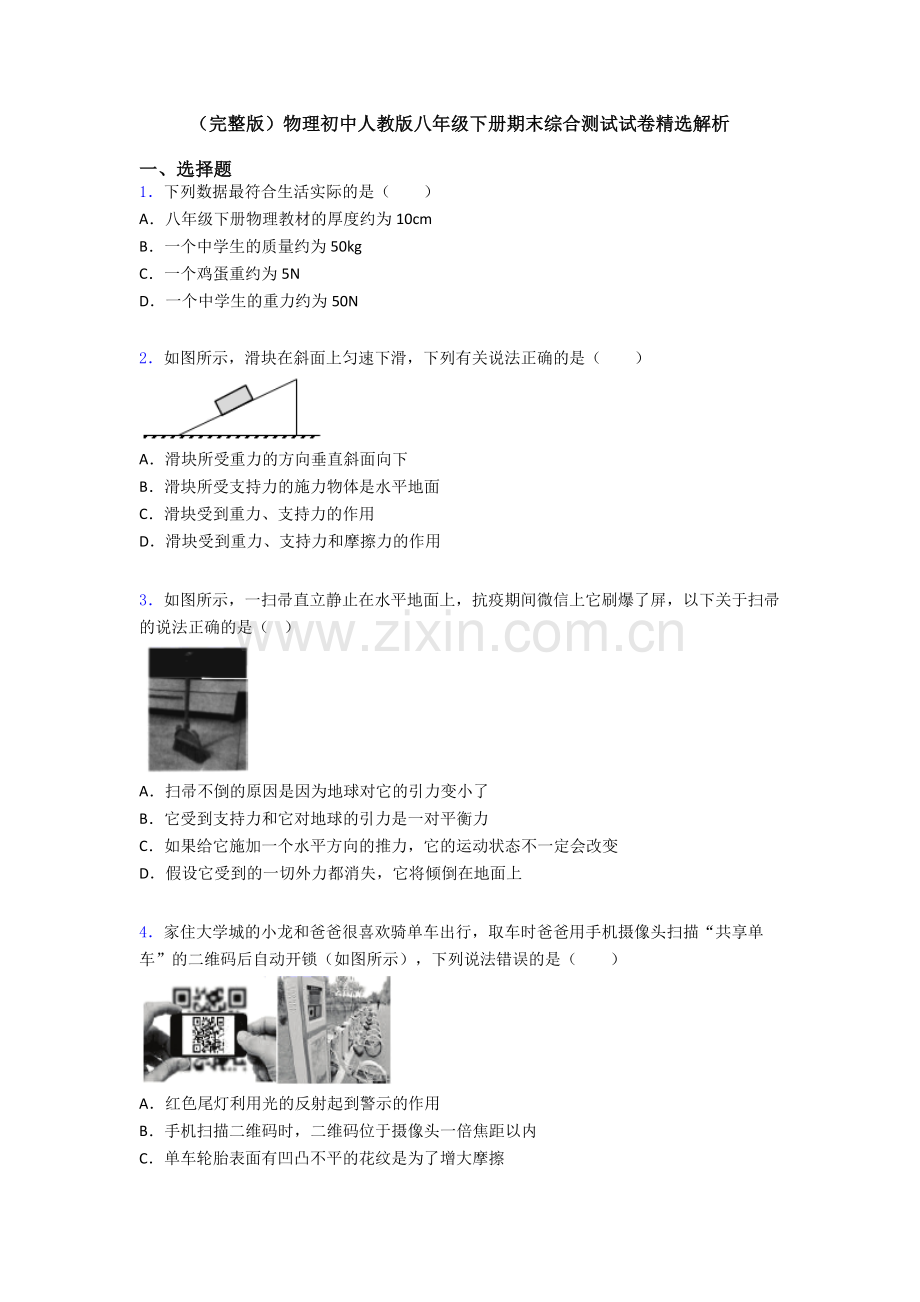

（完整版）物理初中人教版八年级下册期末综合测试试卷精选解析

一、选择题
1．下列数据最符合生活实际的是（　　）
A．八年级下册物理教材的厚度约为10cm
B．一个中学生的质量约为50kg
C．一个鸡蛋重约为5N
D．一个中学生的重力约为50N

2．如图所示，滑块在斜面上匀速下滑，下列有关说法正确的是（　　）

A．滑块所受重力的方向垂直斜面向下
B．滑块所受支持力的施力物体是水平地面
C．滑块受到重力、支持力的作用
D．滑块受到重力、支持力和摩擦力的作用

3．如图所示，一扫帚直立静止在水平地面上，抗疫期间微信上它刷爆了屏，以下关于扫帚的说法正确的是（ ）

A．扫帚不倒的原因是因为地球对它的引力变小了
B．它受到支持力和它对地球的引力是一对平衡力
C．如果给它施加一个水平方向的推力，它的运动状态不一定会改变
D．假设它受到的一切外力都消失，它将倾倒在地面上

4．家住大学城的小龙和爸爸很喜欢骑单车出行，取车时爸爸用手机摄像头扫描“共享单车”的二维码后自动开锁（如图所示），下列说法错误的是（　　）

A．红色尾灯利用光的反射起到警示的作用
B．手机扫描二维码时，二维码位于摄像头一倍焦距以内
C．单车轮胎表面有凹凸不平的花纹是为了增大摩擦
D．车座设计的面积较大可以减小压强，让人骑乘时较为舒适

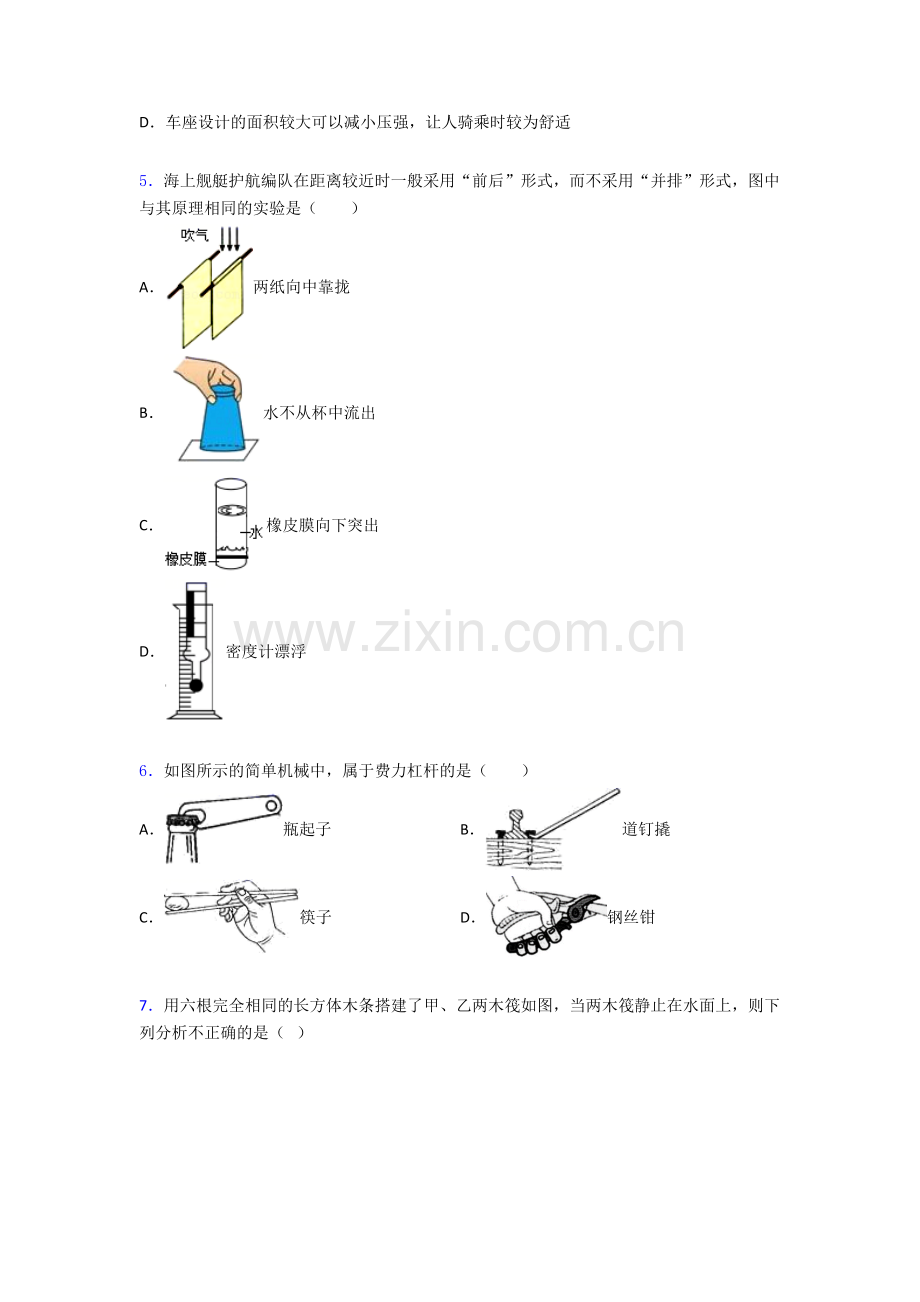

5．海上舰艇护航编队在距离较近时一般采用“前后”形式，而不采用“并排”形式，图中与其原理相同的实验是（　　）
A．两纸向中靠拢
B．水不从杯中流出
C．橡皮膜向下突出
D．密度计漂浮

6．如图所示的简单机械中，属于费力杠杆的是（　　）
A．瓶起子 B．道钉撬
C．筷子 D．钢丝钳

7．用六根完全相同的长方体木条搭建了甲、乙两木筏如图，当两木筏静止在水面上，则下列分析不正确的是（ ）

A．木筏浸入水中的深度不同
B．木筏所受浮力相等
C．木筏底部所受水的压力不等
D．木筏底部所受水的压强不等

8．如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，其F﹣t和v—t图像分别如图乙、丙所示。以下说法正确的是（　　）

A．当t=1s时，物体静止不受摩擦力
B．当t=3s时，物体所受合力为0N
C．2～4s内，物体所受摩擦力为7N
D．4～6s内，克服摩擦力所做的功为20J
二、填空题
9．如图所示，为“云南山泉”瓶装矿泉水，我们在挤压瓶子时，矿泉水瓶形状发生了变化，说明力能使物体 _____；瓶盖侧面刻有条纹是为了 _____摩擦。用力推瓶的下部，瓶子会沿地面滑动，而推瓶子的上部，则瓶子可能会翻倒，这说明 _____。

10．（1）图甲是运动员射点球，球由静止变为运动；图乙是守门员奋勇地把球接住，球由运动变为静止，这表明：力可以改变物体的______；

（2）图丙是运动员在用头顶球，头顶在球上不同位置，则球运动方向会不同，说明力的作用效果与______有关，球离开头后仍能继续向前飞行一段距离，是因为球具有______。

11．人坐在沙发上比坐在硬凳子上感到舒服，是因为人受到的压力_________，受力面积_________，压强________的缘故．（选填“不变”、“变大”或“变小”）．

12．如图所示，甲图地面粗糙、乙图地面光滑。质量分别为m、2m的两个物体在大小均为F的恒力作用下，沿力的方向前进了相同的距离，则甲图中F对物体做的功 ______乙图中F对物体做的功。当某时刻两物体的速度相同时，甲图中物体的动能 ______乙图中物体的动能。（以上两空均选填“大于”、“小于”或“等于”）

13．小车向右做匀速直线运动，遇到一障碍物时，小车停下，木块从车上的a点滑至b点（如图甲），是因为木块具有_____；木块能停在b点，说明木块在滑动过程中受到向______（填“左”或“右”）的摩擦力作用。为测量摩擦力的大小，小明在障碍物上固定了弹簧测力计拉住木块，用力F拉着小车向左水平匀速运动（如图乙）， 则木块受到的摩擦力方向向______（填“左”或“右”）；定义：f=μN，f为滑动摩擦力，μ滑动摩擦系数，N正压力。假设木块质量为0.8kg，与小车间的滑动摩擦系数μ=0.4，则f=______N，则该弹簧测力计的分度值是_______N，此时F______f（填“>”“=”“<”）。

14．如图，汽车“漂移”是一项高难度汽车表演。当汽车在水平地面上疾驶时，车对地面的压力和地面对车的支持力________（选填“是”或“不是”）一对平衡力，若此时突然刹车且同时转动方向盘，地面对汽车的摩擦力改变了汽车的________，由于汽车具有________仍继续向原来方向运动，导致汽车急转弯发生“漂移”。

15．小明同学为了提升自己的综合素质，决定假期里去外地游学。拉着行李箱走在高铁站时的情景，若行李箱总重为，且重心到轮子的距离是箱子总长的，假设他竖直向上拉箱子，那么拉力大小是______N，在研究这个问题时，可将拉杆行李箱当成______模型。

16．如图AOB是光滑轨道，A点的高度H大于B点的高度h，让小球从A点由静止开始自由滑下时，__能转化__能，小球沿轨道AOB到达B点后离开（不计空气阻力），则小球离开B点后的运动轨迹最符合实际的是__。

三、解答题
17．重为6牛的小球漂浮在液面上，用力的图示法在图中画出它受到的浮力F浮。

18．画出起钉器受到的阻力F2和动力臂l1。

19．工人站在地面上利用滑轮组将货物提升，请画出合理的绕线方法。

20．某班级同学通过实验探究物体所受的重力。
（1）第一组同学探究物体所受的重力大小与质量的关系，记录的数据如下表所示：
实验序号
物体质量/kg
物体重力/N
重力与质量的比值/（N/kg）
1
0.1
1
10
2
0.2
2
10
3
0.3
3
10
①分析表中实验数据，可得出的结论是：物体重力的大小跟它的质量______。
②某同学根据测量数据，绘制出重力与质量的关系图象如图所示，你认为该同学在实验中存在的问题是什么？答：______。

（2）第二组同学探究物体重力的大小跟物体形状的关系，该小组用橡皮泥为实验对象，用小刀将橡皮泥雕刻成各种形状进行实验，实验数据如下表所示。分析实验数据，第二组得出实验结论：物体重力的大小与物体的形状有关。他们的结论______（选填“正确”或“错误”），原因是：______。
被测物体
形状
重力
橡皮泥

正方形
4.8N
圆形
4.2N
三角形
3.6N
（3）第三组同学在老师指导用如图所示装置探究重力的方向。

①将该装置放在水平桌面上后，逐渐改变木板M与桌面的夹角α，会观察到悬线OA的方向________（变化/不变）。
②剪断悬线OA，观察小球下落的方向是______。
③该实验结论的应用示例是______（填写一项即可）。

21．小琳在探究“滑动摩擦力大小与什么因素有关”，小明设计了如图所示的实验，请你完成下列内容。

（1）实验过程中，弹簧测力计___________选填“必须”或“不必”沿水平方向拉着物块做匀速直线运动，此时，滑动摩擦力的大小___________选填“大于”、“等于”或“小于”弹簧测力计的示数；
（2）在甲、乙、丙三次实验中，滑动摩擦力最小的是________选填“甲”、“乙”或“丙”实验；
（3）比较甲、乙两次实验，是为了探究滑动摩擦力大小与________是否有关；比较________选填“甲”、“乙”、“丙”或“丁”两次实验，可以探究滑动摩擦力大小与接触面粗糙程度是否有关；
（4）比较甲、丁两次实验，小明发现甲实验弹簧测力计的示数大于丁实验弹簧测力计的示数，由此得出结论：滑动摩擦力大小与接触面积的大小有关；你认为他的结论是_______选填“正确”或“错误”的；
（5）实验结束后，小明又对实验装置进行了改进，如图所示，实验后发现效果更好，实验中，小明_________选填“一定”、“不一定”或“一定不”要匀速拉动长木板；
（6）本实验采用的物理方法_________。
二
22．小花利用标有最大刻度值4.5mL的注射器等器材，对大气压的值进行测量，实验步骤如下：

a.先让注射器吸入少量水，然后将活塞推至注射器底端，当注射器的小孔充满水后，再用橡皮帽封住注射器的小孔；
b.用细绳拴住注射器活塞颈部，使绳另一端与弹簧测力计挂钩相连，然后水平向右拉注射器，如图甲所示。当注射器中的活塞移动时，记下弹簧测力计的示数为8.1N；
c.用刻度尺测出注射器全部刻度的长度为6cm；
d.根据测量数据，算出大气压的值。
（1）实验所用的器材为：注射器、刻度尺、细绳、橡皮帽、水和______；
（2）此注射器活塞横截面积是______cm2；根据实验数据计算出大气压强是______Pa，比真实值______（选填“偏大”或“偏小”）；
（3）小花又用塑料吸盘挂钩对大气压的值进行测量，如图乙。她将吸盘紧紧压在厚玻璃上，测出吸盘的直径为D，然后用弹簧测力计缓慢地拉塑料吸盘直至使其脱离玻璃，读出拉开瞬间的拉力为F，算出大气压的值为______（用字母表示）。她发现测出的大气压值比真实值______（选填“偏大”或“偏小”）。导致这种结果的原因是：______；
（4）小花与同学们分析实验时，发现测得的大气压值误差较大，对此找出了下列可能的原因：①橡皮帽封住的注射器小孔中有残余气体②活塞与注射器筒壁间有摩擦③弹簧测力计的示数没有读准④活塞与注射器筒壁不完全密封。上述原因一定会使测量值小于真实值的是______。
A．①③　　B．①④　　C．②③　　D．②④
二
23．为了探究浮力的大小跟哪些因素有关，小亮用弹簧测力计和金属块做了如下实验，实验过程如图中的甲、乙、丙、丁所示，其中弹簧测力计的示数分别为、、、，且，，已知乙、丙容器中液体的密度均为，丁容器中液体的密度为。

（1）比较___________两图可知，浮力的大小跟物体排开的液体的体积有关。
（2）比较丙、丁两图可知，浮力的大小跟___________有关。
（3）分析甲、丙两图可知，浸没在液体中的金属块受到的浮力的表达式为___________；该金属块的密度的表达式为___________。
（4）丙、丁两图容器中的液面相平，分析可知丙容器底部受到的液体压强___________丁容器底部受到的液体压强（选填“大于”“小于”或“等于”）。
（拓展）若，，，则丙图中的金属块受到的浮力的大小为___________N；若将该金属块制成空心球，当金属球恰好能悬浮于丙图的液体中时，这个空心球的空心部分的体积是___________。

24．在探究“物体动能的大小与哪些因素有关”的实验中，小明同学猜想：
①动能的大小可能与物体质量有关；②动能的大小可能与物体运动速度有关。
了验证猜想，他用一个斜面、小车、木块和砝码，设计了如图甲乙所示的实验。

(1)如图甲所示，让同一辆小车从同一斜面上不同高度处自由滑下，是为了研究动能大小与物体______的关系；实验中通过观察______来判断物体动能的大小；
(2)小明利用小车和一个砝码，做如图乙所示的实验，让小车分别从同一斜面的同一高度由静止开始滑，撞击木块，发现第二次撞击后木块移动的距离更远，由此，得出的结论是：在______相同时，______越大，动能越大。由此结论可知，开车时不能______（选填“超载”或“超速“）；
(3)若在研究动能与质量的关系时发现木块运动到了长木板的末端之外，在不更换实验器材的条件下，方便的解决的办法是：______。

25．在探究“杠杆平衡条件”的实验中：

（1）实验前，将杠杆的中点置于支架上，当杠杆静止时发现杠杆左端高右端低，此时应将杠杆左端的螺母向______调节，使杠杆在水平位置平衡；
（2）杠杆平衡后，小李在左右两侧分别挂上不同数量的钩码，如图甲所示，此时杠杆的______端会下沉，要使杠杆重新在水平位置平衡，在不改变钩码悬挂点的位置和改变较少钩码的前提下，只需将______即可；
（3）在杠杆的两端加挂钩码，使杠杆在水平位置平衡，并测出力臂。多次实验并把数据记录在表格中。实验时杠杆在水平位置平衡的目的是______；多次实验的目的是______；
（4）某同学通过多次实验得出结论：“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”。这个结论与杠杆平衡条件不符，原因是该同学在实验过程中______；
（5）如图乙和图内中的杠杆均静止，两图中弹簧测力计的示数分别为F1和F2，则F1______F2（选填“＞”、“＜”或“=”）；
（6）实验结束后，某同学提出了新的探究问题：“若支点不在杠杆的中点时，杠杆的平衡条件是否仍然成立?”于是她利用如图丁所示的装置进行探究，发现测出的拉力大小都与杠杆平衡条件不相符，其原因是______。

26．水平桌面上放有如图所示的薄壁容器，容器内装有水，容器底面积为0.01m2，根据图中信息，求：
（1）A点受到水的压强；
（2）容器底面受到水的压力。（ρ水＝1.0×103kg/m3，g＝10N/kg）

27．竹筏漂流是许多地区的旅游项目之一；现有一竹筏，质量为64kg，体积为0.8m3；（g＝10N/kg，水的密度ρ=1.0×103kg/m3）求：
（1）竹筏的重力；
（2）不载人时，竹筏漂浮于水中时受到的浮力；
（3）为安全起见，竹筏最多能有一半体积浸入水中，若每名乘客的重力均为500N，求该竹筏最多能载的人数。

28．如图所示，搬运工人用滑轮组提升重为540N的物体，所用的拉力F为200N，物体匀速上升了10m，不计绳重、绳与滑轮的摩擦。求：
（1）拉力F对物体所做的有用功。
（2）滑轮组的机械效率。
（3）若物重只有240N，滑轮组的机械效率。

【参考答案】

一、选择题

1．B
解析：B
【详解】
A．中学生食指的宽度在1cm左右，八年级下册物理教材的厚度与此差不多，约为1cm。此A不符合实际；
B．成年人的质量在70kg左右，中学生的质量比成年人小一些，在50kg左右，故B符合实际；
C．一个鸡蛋的质量在50g＝0.05kg左右，受到的重力为

C选项不符合实际；
D．中学生的质量在50kg左右，受到的重力大约为

D选项不符合实际。
故选B。

2．D
解析：D
【详解】
A．滑块所受重力的方向是竖直向下，故A错误；
B．滑块所受支持力的施力物体是斜面，故B错误；
CD．滑块在斜面上匀速滑下，受到向上的摩擦力作用，所以滑块受到重力、支持力和摩擦力的作用，故C错误，D正确。
故选D。

3．C
解析：C
【详解】
A．扫帚直立静止与扫帚平放相比，地球对扫帚的引力没有变化，故A错误；
B．它受到支持力和它对地球的引力两个力的受力物体不是同一个，不是一对平衡力，它受到支持力和地球对它的引力是一对平衡力，故B错误；
C．如果给它施加一个水平方向的推力，地面会产生一个反方向的摩擦力，有可能两个力大小相等，扫帚仍然受力平衡，保持静止，所以它的运动状态不一定会改变，故C正确；
D．假设它受到的一切外力都消失，根据牛顿第一定律可知，它将保持原来竖直静止的状态，不会倾倒在地面上，故D错误。
故选C。

4．B
解析：B
【详解】
A．自行车的尾灯都是相互垂直的面，车灯照在尾灯上经过两次反射又按原来的方向反射回去，属于光的反射现象，故A正确，不符合题意；
B．照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误，符合题意；
C．轮胎上有凹凸不平的花纹，是压力一定时，增大接触面的粗糙程度来增大摩擦，故C正确，不符合题意；
D．车座设计的面积较大，是在压力一定时，通过增大受力面积来减小压强，故D正确，不符合题意。
故选B。

5．A
解析：A
【详解】
舰艇并排行驶时，舰艇带动其周围的水随船向前运动，结果使舰艇内侧之间的水流速度大于舰艇外侧的水流速度；因此舰艇内侧水的压强小于舰艇外侧水的压强，水的压强差使舰艇靠近，进而发生碰撞，为了避免事故的发生，舰艇护航编队在较近距离时一般采用前后护航形式，而不采用“并排”护航；
A．对着两张纸的中间吹气，两张纸中间的空气流速变大，压强变小，小于纸外侧的大气压，产生了一个向内的压强差，将纸压向中间，所以现象是纸向中间靠拢，故A符合题意；
B．在一个标准大气压下，大气压可以支持约10.3m高的水柱，水不从杯中流出，是由于大气压的作用，故B不符合题意；
C．橡皮膜向下凸出，是因为橡皮膜受到水的压强；故C不符合题意；
D．密度计受到的重力等于浮力，所以漂浮在液体中，利用的是漂浮条件，故D不符合题意。
故选A。

6．C
解析：C
【详解】
A．瓶起子在翘起瓶盖时，动力臂大于阻力臂，省力，属于省力杠杆，故A不符合题意；
B．道钉撬在翘起钉子时，动力臂大于阻力臂，省力，属于省力杠杆，故B不符合题意；
C．筷子使用时动力臂小于阻力臂，费力，属于费力杠杆，故C符合题意；
D．钢丝钳工作时，动力臂大于阻力臂，省力，属于省力杠杆，故D不符合题意。
故选C。

7．C
解析：C
【详解】
甲、乙两木筏都是用六根完全相同的长方体木条搭建而成，甲乙木筏的重力相同．
A．甲乙两木筏都漂浮在水面上，由浮沉条件可知，受到的浮力等于重力，因为重力相同，所以甲乙木筏受到的浮力相同，由阿基米德原理可知木筏受到的浮力等于排开水的重力，所以两木筏排开水的重力相同，由于乙底面积小，所以浸入深度大；
B．甲乙两木筏都漂浮在水面上，由浮沉条件可知，受到的浮力等于重力，因为重力相同，所以甲乙木筏受到的浮力相同；
C．甲乙木筏受到的浮力相同，而浮力等于物体上下表面受到的压力差，上表面受到的压力为0N，所以木筏底面受到的压力相等；
D．木筏底面受到的压力相等,甲木筏的受力面积（底面积）大，由 可知甲底面受到水的压强较小．

8．D
解析：D
【详解】
A．当t=1s时，由乙图可知，物体受到3N的拉力，由丙图可知此时物体静止，说明处于平衡状态，所以物体一定受到和拉力相反的静摩擦力，故A错误；
B．当t=3s时，由丙图可知，物体做加速直线运动，说明物体处于非平衡状态，所受合力不为0，故B错误；
C．4～6s内，由丙图可知，物体做匀速直线运动，此时物体所受的滑动摩擦力等于拉力等于5N，2～4s内，物体做加速直线运动，此时所受的摩擦力为滑动摩擦力，滑动摩擦力和接触面粗糙程度以及接触面所受的压力有关，物体整个运动过程中接触面所受的压力以及接触面的粗糙程度都不变，所以滑动摩擦力不变，即2～4s内所受的滑动摩擦力为5N，故C错误；
D．由丙图可知，物体在2～4s内移动的距离为

克服摩擦力所做的功为

故D正确。
故选D。
二、填空题

9．发生形变 增大 力的作用效果与作用点有关
【详解】
[1]挤压瓶子时，瓶子在力的作用下形状发生了改变，说明力能使物体发生形变。
[2]瓶盖侧面刻有条纹是为了增大接触面的粗糙程度从而增大摩擦。
[3]由题意可知，力作用在瓶子的不同位置，产生的作用效果不同，说明力的作用效果与作用点有关。

10．运动状态 力的作用点 惯性
【详解】
（1）[1]甲乙两图中，球受力后，运动状态都发生变化，说明力可以改变物体的运动状态。
（2）[2]丙图中力作用在物体不同位置，球的运动状态不同，说明力的作用效果与力的作用点有关。
[3]物体具有惯性，要保持原来的运动状态；球离开头后仍能继续向前飞行一段距离，是因为球具有惯性。

11．不变 变大 变小
【详解】
人对座位的压力大小等于本身重力，故压力相同，坐沙发身体被包围的面积大，压强就小．

12．F
解析：等于 小于
【详解】
[1]根据题意，两个物体在大小为F的恒力作用下，在力的方向上前进了相同的距离s，根据W＝Fs可知，甲图中F做的功等于乙图中F做的功。
[2]两物体速度相同，但乙中物体质量大，故乙中物体动能大。

13．F
解析：惯性 左 左 3.2 0.2 =
【详解】
[1]木块和小车一起向右运动，当小车受到障碍物作用处于静止时，木块由于惯性还要保持原来向右的运动状态，所以，木块会从车上的a点滑至b点。
[2]由于木块从a运动到b的过程是向右运动，所以，木块受到的摩擦力方向向左。
[3]当如图乙所示固定木块时，向左拉的小车，木块相对于小车向右运动，因此木块受到的摩擦力与木块的运动方向相反，即摩擦力的方向向左。
[4]由于木块质量为0.8kg，由 知道，与小车间的正压力

故滑动摩擦大小

[5][6]由图知道，该弹簧测力计的分度值是0.2N，由于用力F拉着小车向左水平匀速运动，由平衡条件知道，此时此时F=f。

14．不是 运动状态 惯性
【详解】
[1]当汽车在水平地面上疾驶时，车的上方流速大、压强小，底盘下流速大、压强小，会产生一个向上的升力，即此时汽车在竖直方向上受到三个力的作用，由于车对地面的压力和地面对车的支持力大小不相等，所以这两个力不是一对平衡力。
[2]突然刹车且同时转动方向盘，地面对汽车的摩擦力改变了汽车的运动方向和速度，即改变了汽车的运动状态。
[3]刹车后，车因为自身惯性的作用会继续向原来方向运动，导致汽车急转弯发生“漂移”。

15．杠杆
【详解】
[1][2]行李箱和拉杆构成的杠杆，由杠杆的平衡条件可知
Gl1=Fl2
解析：杠杆
【详解】
[1][2]行李箱和拉杆构成的杠杆，由杠杆的平衡条件可知
Gl1=Fl2

16．重力势 动 c
【分析】
分析题意知，小球运动过程中机械能守恒。根据机械能守恒定律，确定小球离开B点后的最高高度应稍低于A点的高度。
【详解】
[1][2]小球从光滑轨道由静止自
解析：重力势 动 c
【分析】
分析题意知，小球运动过程中机械能守恒。根据机械能守恒定律，确定小球离开B点后的最高高度应稍低于A点的高度。
【详解】
[1][2]小球从光滑轨道由静止自由滑下时，高度变小，而速度变大，整个过程质量不变，所以是重力势能转化为动能。
[3]由题意可知，不计空气阻力，轨道又是光滑的，没有摩擦力，小球只在重力作用下运动，机械能守恒；小球离开B点后做斜抛运动，当达到最高点时速度沿水平方向，由机械能守恒定律得，则a种运动轨迹不符合实际，因为a种轨迹的最高点高于A点，即最高点时的机械能大于A点；b种运动轨迹的最高点与A点相同，但其最高点有水平方向的动能，则此时最高点的机械能也大于A点的机械能，那么小球离开B点后的最高高度应稍低于A点，所以b种运动轨迹不符合实际，c符合实际；而小球离开B点时有斜向上的速度，所以应是向上冲出的，所以d种轨迹不符合实际。
三、解答题

17．【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：
解析：
【详解】
因为重力和浮力是一对平衡力，由题可知，重力为6N，所以浮力大小是6N，方向与重力方向相反，竖直向上，且作用在同一直线上，设定标度为3N，小球受到的浮力F浮的图示如下图所示：

18．【详解】
由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：
解析：
【详解】
由图可知，杠杆的支点在O点，从支点O作垂直于F作用线的垂线段，即是动力臂l1，阻力的作用点在锤子与钉帽的接触点上，从阻力的作用点作竖直向下的力，即为阻力F2，如图所示：

19．【详解】
根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。
解析：
【详解】
根据题意工人站在楼下地面上可知拉力方向向下，因此从定滑轮上开始绕线，如图。

20．正比 弹簧测力计使用前指针未归零 错误 没有控制质量相同 不变 竖直向下 重锤线
【详解】
（1）①[1]如第一个表格所知，重力与质量的比值是一个定值，故
解析：正比 弹簧测力计使用前指针未归零 错误 没有控制质量相同 不变 竖直向下 重锤线
【详解】
（1）①[1]如第一个表格所知，重力与质量的比值是一个定值，故物体所受的重力与质量成正比；
②[2]如图G-m可知，当质量为零时，重力不为零，只能说明弹簧测力计使用前指针未归零。
（2）[3][4] 物体重力的大小与物体的形状无关，故结论是错误的；因为是雕刻成不同的形状，其质量在变化，故没有控制质量相同。
（3）①[5]由于重力的方向竖直向下，小球一直受到了重力和拉力，而重力与拉力是平衡力，重力的方向不变，故拉力的方向不变；
②[6]剪断悬线OA，观察小球由于受到重力的作用，竖直向下运动；
③[7]在建筑中，应用重锤线判断墙是否竖直。

21．必须 等于 甲 压力大小 乙、丙 错误 不一定 控制变量法
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水
解析：必须 等于 甲 压力大小 乙、丙 错误 不一定 控制变量法
【详解】
（1）[1][2]实验时为了测出滑动摩擦力大小，实验过程中，弹簧测力计必须沿水平方向拉着物块做匀速直线运动，此时摩擦力和拉力是一对平衡力，根据二力平衡条件可知此时滑动摩擦力与拉力的大小相等。
（2）（3）[3][4][5]甲、乙两图，接触面粗糙程度相同，乙比甲的压力大，研究的是摩擦力与压力大小有关，得到结论：当接触面粗糙程度相同时，压力越大，滑动摩擦力越大；乙、丙两图，压力相同，丙比乙接触面粗糙，研究的是摩擦力与接触面粗糙程度有关，得到结论：当压力相同时，接触面越粗糙，滑动摩擦力越大；故在甲、乙、丙三次实验中，滑动摩擦力最小的是甲。
（4）[6]由图甲、丁所示实验可知，接触面的粗糙程度相同而物体间的压力和接触面面积不同，由于没有控制物体间的压力相同，他的结论是错误的。
（5）[7]由图所示实验可知，拉动木板时物块A处于平衡状态，滑动摩擦力等于弹簧测力计的拉力，与木板运动情况无关，故实验时不一定要匀速拉动长木板。
（6）[8]由上面分析可知，研究与压力关系时，接触面粗糙程度不变；研究与接触面粗糙程度关系时，压力不变，所以该实验用到了控制变量法。
二

22．弹簧测力计 0.75 1.08×105 偏大 偏小 空气没有排尽 A
【详解】
（1）[1]该实验的实验原理是，需要测量大气压力，还需要用到弹簧测
解析：弹簧测力计 0.75 1.08×105 偏大 偏小 空气没有排尽 A
【详解】
（1）[1]该实验的实验原理是，需要测量大气压力，还需要用到弹簧测力计。
（2）[2]此注射器活塞横截面积

[3]实验时，弹簧测力计的示数F=8.1N，这就是大气对活塞的压力，大气压强

[4]活塞与注射器筒壁间有摩擦，拉力变大，横截面积不变，可知测量值大于真实值。
（3）[5]大气压的值为

[6][7]发现测出的大气压值比真实值偏小，可能是吸盘与玻璃板之间有空气没有排尽。
（4）[8]①橡皮帽封住的注射器小孔中有残余气体，会使拉力变小，在面积不变的情况下，测得的大气压会偏小，符合题意；
②活塞与注射器筒壁间有摩擦会导致拉力变大，测量大气压值大于真实值，不符合题意；
③弹簧测力计的示数没有读准，拉力可能变大，也可能变小，故压强也可能偏大或偏小，不符合题意；
④活塞与注射器筒壁不完全密封，会使拉力变小，在面积不变的情况下，测得的大气压会偏小，不符合题意。
故选A。
二

23．乙、丙 液体的密度 小于 2.6
【详解】
（1）[1]比较乙丙两图可知，物体排开液体的体积不同，弹簧测力计的不同，浮力不同，故浮力的大小与物体排开
解析：乙、丙 液体的密度 小于 2.6
【详解】
（1）[1]比较乙丙两图可知，物体排开液体的体积不同，弹簧测力计的不同，浮力不同，故浮力的大小与物体排开液体的体积有关。
（2）[2]比较丙、丁两图可知，排开液体的体积相同，液体的密度不同，弹簧测力计的示数不同，浮力不同，故浮力的大小与液体的密度有关。
（3）[3][4] 甲、丙两图可知，浸没在液体中的金属块受到的浮力的表达式为

金属块的体积为

金属块的质量为

该金属块的密度的表达式为

故金属块的密度的表达式为。
（4）[5] 已知，由可知，在丙中的浮力小于在丁中的浮力，根据可知，排开液体的体积相同，丙的浮力小，说明丙液体的密度小于丁液体的密度，根据可知，深度相同，故丙容器底部受到的液体压强小于丁容器底部受到的液体压强。
[6][7]则丙图中的金属块受到的浮力的大小为

故丙图中的金属块受到的浮力的大小为2.6N；则此时物体的体积为

金属块的质量为

若将该金属块制成空心球，当金属球恰好能悬浮于丙图的液体中时，即此时空心金属球的密度为，金属块的质量为0.5kg，故此时总体积为

则空心的体积为

则空心部分的体积为。

24．速度 木块被撞击后的移动距离 速度大小 物体质量 超载 降低小车释放高度
【详解】
(1)[1]在图甲中让同一辆小车从同一斜面上不同高度处自由滑下，相同的小车质
解析：速度 木块被撞击后的移动距离 速度大小 物体质量 超载 降低小车释放高度
【详解】
(1)[1]在图甲中让同一辆小车从同一斜面上不同高度处自由滑下，相同的小车质量相同，高度不同小车到达水平面时的速度不同，所以实验是为了研究动能大小与物体速度的关系。
[2]实验中通过小车撞击木块，再观察木块被撞击后移动的距离来判断物体动能的大小。
(2)[3]图乙所示的实验，让小车分别从同一斜面的同一高度由静止开始滑下，小车在撞击木块前速度相同，从而控制除质量外的其他变量相同。
[4]第二次撞击前两个小车只有质量不同，撞击后发现加砝码的小车撞击的木块移动的距离更远，由此，得出在速度相同时，质量越大，动能越大。
[5]根据所得这个结论，开车时质量不能过大，即不能超载。
(3)[6]若在研究动能与质量的关系时发现木块运动到了长木板的末端之外，不更换实验器材就要减小初始速度，即让小车释放的高度减小，所以方便的解决的办法是降低小车释放高度。

25．左 左 杠杆的左端取下一钩码 便于测量力臂 避免实验的偶然性 没有改变力的方向 = 杠杆的自重对实验产生影响
【详解】
（1）[1]实验前，将杠杆的
解析：左 左 杠杆的左端取下一钩码 便于测量力臂 避免实验的偶然性 没有改变力的方向 = 杠杆的自重对实验产生影响
【详解】
（1）[1]实验前，将杠杆的中点置于支架上，当杠杆静止时发现杠杆左端高右端低（杠杆向右偏），此时应将杠杆左端的螺母向左调节，使杠杆在水平位置平衡。
（2）[2]设杠杆每个小格的长度为l，每个钩码重为G，根据杠杆平衡的条件，杠杆的左端为
4G×2l=8Gl
杠杆的右端为
2G×3l=6Gl
因为8Gl＞6Gl，所以杠杆左端会下沉。
[3]要使杠杆重新在水平位置平衡，在不改变钩码悬挂点的位置和改变较少钩码的前提下，只需将杠杆的左端取下一钩码，此时，杠杆的左端为
3G×2l=6Gl
杠杆的左端力与力臂的乘积等于杠杆右端力与力臂的乘积，杠杆平衡。
（3）[4]力臂是支点到力的作用线之间的距离，当杠杆处于水平位置时，力的方向与杠杆垂直，力臂可以直接从杠杆的标尺刻度上读出来。
[5] 探究杠杆平衡条件的实验中，多次改变力和力臂的大小，进行多次实验的目的是避免实验的偶然性，获取多组实验数据归纳出物理规律，使结论具有普遍性。
（4）[6]某同学通过多次实验得出结论与杠杆平衡条件不符，原因是该同学在实验过程中没有改变动力和阻力的方向，使力臂不在杠杆上，再去验证结论。
（5）[7]如图乙和图内中的杠杆均静止，都处于平衡状态，当杠杆由图乙的位置变成图丙的位置时，其动力臂和阻力臂的比值是不变的，根据杠杆平衡的条件，则F1=F2。
（6）[8]图丁中，杠杆的重心不在支点上，杠杆自身的重力对杠杆的转动产生了影响，导致拉力的大小比由杠杆平衡条件计算出来的数值偏大。

26．（1）6000Pa；（2）70N
【详解】
解：（1）由图可知，A点的深度

容器中A点受到水的压强

（2）容器底面受到水的压力

答：（1）A点受到水的压强为6000Pa；
（2）容器底面受到水
解析：（1）6000Pa；（2）70N
【详解】
解：（1）由图可知，A点的深度

容器中A点受到水的压强

（2）容器底面受到水的压力

答：（1）A点受到水的压强为6000Pa；
（2）容器底面受到水的压力为70N。

27．（1）640N；（2）640N；（3）6人
【详解】
解：（1）竹筏的重力为
G竹筏=m竹筏g＝64kg×10N/kg=640N
（2）竹筏漂浮于水面，受到的浮力等于其重力
F浮=G竹筏=640N
解析：（1）640N；（2）640N；（3）6人
【详解】
解：（1）竹筏的重力为
G竹筏=m竹筏g＝64kg×10N/kg=640N
（2）竹筏漂浮于水面，受到的浮力等于其重力
F浮=G竹筏=640N
（3）竹筏一半的体积浸入水中时，排开水的体积
V排′=0.5V总=0.5×0.8m3=0.4m3
此时竹筏受到的浮力
F浮′=ρ水gV排′=1×103kg/m3×10N/kg×0.4 m3=4×103N
竹筏仍然漂浮，则人的总重力
G总=F浮′-G竹筏=4×103N-640N=3360N
所以，该竹筏最多能载的人数

所以最多为6人。
答：（1）竹筏的重力是640N；
（2）不载人时，竹筏漂浮于水中时受到的浮力是640N；
（3）为安全起见，竹筏最多能有一半体积浸入水中，若每名乘客的重力均为500N，求该竹筏最多能载的人数是6人。

28．（1）5400J；（2）90%；（3）80%
【详解】
（1）由题意可得，拉力F对物体所做的有用功

（2）由图可知，重物由3段绳子承担，故绳子移动的距离

根据可知，拉力所做的功

根据可知，滑轮
解析：（1）5400J；（2）90%；（3）80%
【详解】
（1）由题意可得，拉力F对物体所做的有用功

（2）由图可知，
