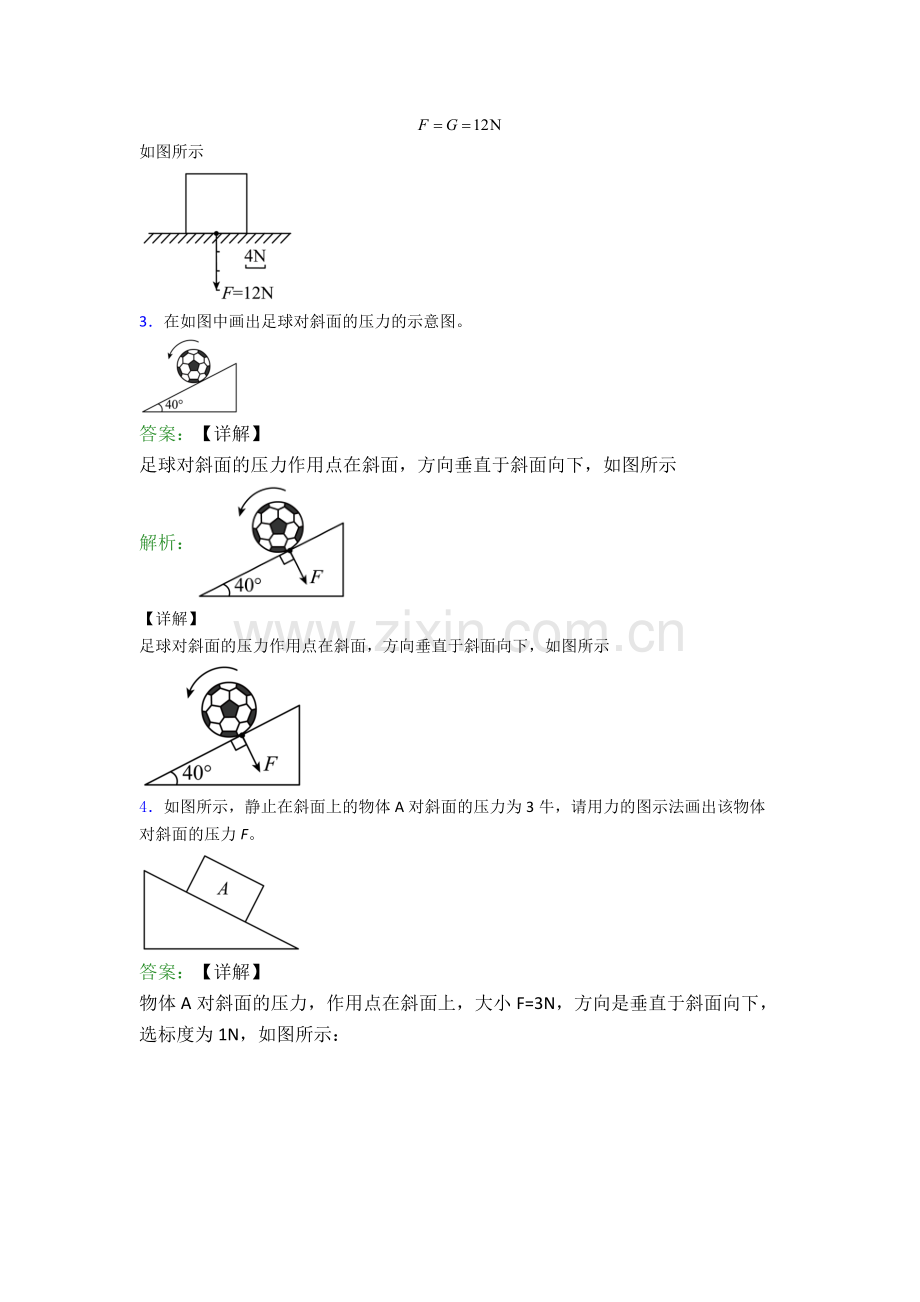

部编版八年级物理下册作图题试卷达标检测卷(Word版含解析).doc_第2页
第2页 / 共15页
部编版八年级物理下册作图题试卷达标检测卷(Word版含解析).doc_第3页
第3页 / 共15页
部编版八年级物理下册作图题试卷达标检测卷(Word版含解析).doc_第4页
第4页 / 共15页
部编版八年级物理下册作图题试卷达标检测卷(Word版含解析).doc_第5页
第5页 / 共15页
点击查看更多>>
资源描述

1、部编版八年级物理下册作图题试卷达标检测卷(Word版含解析)1如图中木块A处于静止状态,请画出斜面对A的作用力的示意图。答案:【详解】斜面对木块A有支持力和摩擦力的作用,支持力方向垂直于斜面向上,摩擦力方向沿斜面向上,如图所示:解析:【详解】斜面对木块A有支持力和摩擦力的作用,支持力方向垂直于斜面向上,摩擦力方向沿斜面向上,如图所示:2如图所示,重为12牛的物体静止在水平地面上。请用力的图示法画出物体对地面的压力F。答案:【详解】根据题意,压力是垂直作用在受压面上的力,所以力的作用点在受压面上,即水平地面上;在水平面上,物重为12N,则压力为如图所示解析:【详解】根据题意,压力是垂直作用在受压

2、面上的力,所以力的作用点在受压面上,即水平地面上;在水平面上,物重为12N,则压力为如图所示3在如图中画出足球对斜面的压力的示意图。答案:【详解】足球对斜面的压力作用点在斜面,方向垂直于斜面向下,如图所示解析:【详解】足球对斜面的压力作用点在斜面,方向垂直于斜面向下,如图所示4如图所示,静止在斜面上的物体A对斜面的压力为3牛,请用力的图示法画出该物体对斜面的压力F。答案:【详解】物体A对斜面的压力,作用点在斜面上,大小F=3N,方向是垂直于斜面向下,选标度为1N,如图所示:解析:【详解】物体A对斜面的压力,作用点在斜面上,大小F=3N,方向是垂直于斜面向下,选标度为1N,如图所示:5小明用20

3、N的压力把重0.05N的图钉按在墙上,如图所示,请在答题纸相应位置画出图钉对墙的压力的示意图。答案:【详解】压力的作用点在图钉与墙面的接触点,方向垂直于墙面水平向右,标出力的方向箭头,力的符号和大小,如图所示:解析:【详解】压力的作用点在图钉与墙面的接触点,方向垂直于墙面水平向右,标出力的方向箭头,力的符号和大小,如图所示:6图中,轻质杠杆OA在力F1、F2的作用下处于静止状态,l2为力F2的力臂。在图中画出力F1的力臂l1、力F2的示意图。答案:【详解】过支点O作F1作用线的垂线段,即为动力臂l1;过力臂l2的下端作垂直于l2的直线,与杠杆的交点B为力F2的作用点,方向斜向左下方,如下图所示

4、:解析:【详解】过支点O作F1作用线的垂线段,即为动力臂l1;过力臂l2的下端作垂直于l2的直线,与杠杆的交点B为力F2的作用点,方向斜向左下方,如下图所示:7按要求完成作图:(1)请画出图甲中漂浮在水面上的小球所受浮力和杯子对斜面压的示意图;(2)如图乙是一个杠杆式简易起吊机,它上面装了一个定滑轮可以改变拉绳的方向,杠杆OBA可绕O点转动。请在图上画出杠杆OBA动力臂L1和物体M重力的示意图。答案:(1);(2)【详解】(1)小球浮力的方向竖直向上,杯子对斜面的压力方向与斜面垂直向下,如图所示:(2)OBA动力臂L1为支点O到杠杆动力作用线的距离,和物体M重力的方向竖直向下,如图所示:解析:

5、(1);(2)【详解】(1)小球浮力的方向竖直向上,杯子对斜面的压力方向与斜面垂直向下,如图所示:(2)OBA动力臂L1为支点O到杠杆动力作用线的距离,和物体M重力的方向竖直向下,如图所示:8如图所示,轻质杠杆在力F1、F2的作用下(F2未画出)处于平衡状态。O为支点,L2为力F2的力臂,请在图中画出F1的力臂L1和力F2的示意图。答案:【详解】反向延长F1的作用线,过点O作F1作用线的垂线段,即为F1的力臂L1;过阻力臂L2的末端作垂直于L2的作用线,与杠杆的交点为F2的作用点,F2的方向向下,在线段末端标出箭头,标出阻力F2解析:【详解】反向延长F1的作用线,过点O作F1作用线的垂线段,即

6、为F1的力臂L1;过阻力臂L2的末端作垂直于L2的作用线,与杠杆的交点为F2的作用点,F2的方向向下,在线段末端标出箭头,标出阻力F2。如下图所示9如图所示,支点为O的杠杆在力F1和F2的作用下处于静止状态,请作出力F1的力臂L1和力臂L2的力F2。答案:【详解】杠杆中,力臂是过支点与力的作用线的垂线,力F1的力臂L1和力臂L2的力F2如图所示:解析:【详解】杠杆中,力臂是过支点与力的作用线的垂线,力F1的力臂L1和力臂L2的力F2如图所示:10用如图所示的锤子拔钉子,请在A点画出使用最小的力F。答案:【详解】由杠杆的平衡条件F1L1F2L2知道,在阻力和阻力臂一定的条件下,当动力臂最大时,动

7、力最小,即最省力。力臂越长越省力,最长的力臂即支点O与作用点A的连线,然后根据力臂的画法作出垂直于力解析:【详解】由杠杆的平衡条件F1L1F2L2知道,在阻力和阻力臂一定的条件下,当动力臂最大时,动力最小,即最省力。力臂越长越省力,最长的力臂即支点O与作用点A的连线,然后根据力臂的画法作出垂直于力臂的作用力即可,如下图11用如图示所示的滑轮组提升重物,若拉力将绳子的自由端移动1m时,重物升高0.5m,请你在图中画出绳子绕法。答案:【详解】若拉力将绳子的自由端移动1m时,重物升高0.5m,绳端移动距离是物体上升高度的2倍,所以滑轮组的动滑轮绕2段绳子,如图所示:解析:【详解】若拉力将绳子的自由端

8、移动1m时,重物升高0.5m,绳端移动距离是物体上升高度的2倍,所以滑轮组的动滑轮绕2段绳子,如图所示:12作图题:(1)如图甲所示,一均匀轻杆可绕B处转动,在轻杆中间通过绳子挂有一重物。现用水平力F作用于A端,使杆保持静止,请作出力F的力臂l和杠杆所受的阻力F2_;(2)请在图乙中画出使用该滑轮组最省力的绕线方式_。答案:【详解】(1)1由力臂的定义可知,力臂为支点到力的作用线的垂线段,故过支点B作力F延长线的垂线段,可得到力F的力臂如下图所示,杠杆所受的阻力为绳子对杠杆的拉力,方向竖直向下,解析: 【详解】(1)1由力臂的定义可知,力臂为支点到力的作用线的垂线段,故过支点B作力F延长线的垂

9、线段,可得到力F的力臂如下图所示,杠杆所受的阻力为绳子对杠杆的拉力,方向竖直向下,故其所受阻力F2如下图所示:(2)2要使滑轮组最省力,则滑轮组中动滑轮承重的绳子数应最多,故由图中可知,动滑轮上有三股绳子承重时滑轮组最省力,绕线方式如下图所示:13按照题目要求作图:(1)如图中ABO可看成杠杆,O为支点,请在图中画出该杠杆的动力臂和所受阻力的示意图。(2)画出滑轮组最省力绕法答案:(1);(2)【详解】(1)在图中,动力指的是作用在杠杆上的力,过支点O作动力作用线的垂线段;过B点做竖直向下的阻力。如图所示(2)如图所示,用3股绳子承担物重,绳端拉力向上。解析:(1);(2)【详解】(1)在图中

10、,动力指的是作用在杠杆上的力,过支点O作动力作用线的垂线段;过B点做竖直向下的阻力。如图所示(2)如图所示,用3股绳子承担物重,绳端拉力向上。14(1)如图甲所示,鸡蛋悬浮在盐水中,请画出鸡蛋受到的重力G和浮力F的示意图;(2)用如图乙所示的滑轮组提升重物,请画出最省力的绕绳方法。答案:(1) ;(2)【详解】(1)鸡蛋悬浮在盐水中,鸡蛋处于平衡状态,此时鸡蛋受到浮力和重力,且这两个力大小相等,方向相反,过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图,如解析:(1) ;(2)【详解】(1)鸡蛋悬浮在盐水中,鸡蛋处于平衡状态,此时鸡蛋受到浮力和重力,且这两个力大小相等,方向相反,过鸡蛋的重心分别做竖直向上和竖直向下的有向线段即为浮力和重力的示意图,如图所示:(2)要使该滑轮组最省力,即拉着动滑轮绳子的段数最多,因为只有一个定滑轮和动滑轮,所以拉着动滑轮绳子段数最多为3,如图所示:15站在地面上的小明同学想用一个动滑轮和一个定滑轮组成滑轮组提升重物,请你用笔画线代替绳子,将图中的两个滑轮连成符合要求的滑轮组。答案:【详解】人用力往下拉绳把重物提升,说明人的拉力方向向下,按此反向绕线,绳子的起始端应系在定滑轮的挂钩上,如图所示:解析:【详解】人用力往下拉绳把重物提升,说明人的拉力方向向下,按此反向绕线,绳子的起始端应系在定滑轮的挂钩上,如图所示:
