机械制图(近机-非机类)(第2版)第7章习题答案.ppt

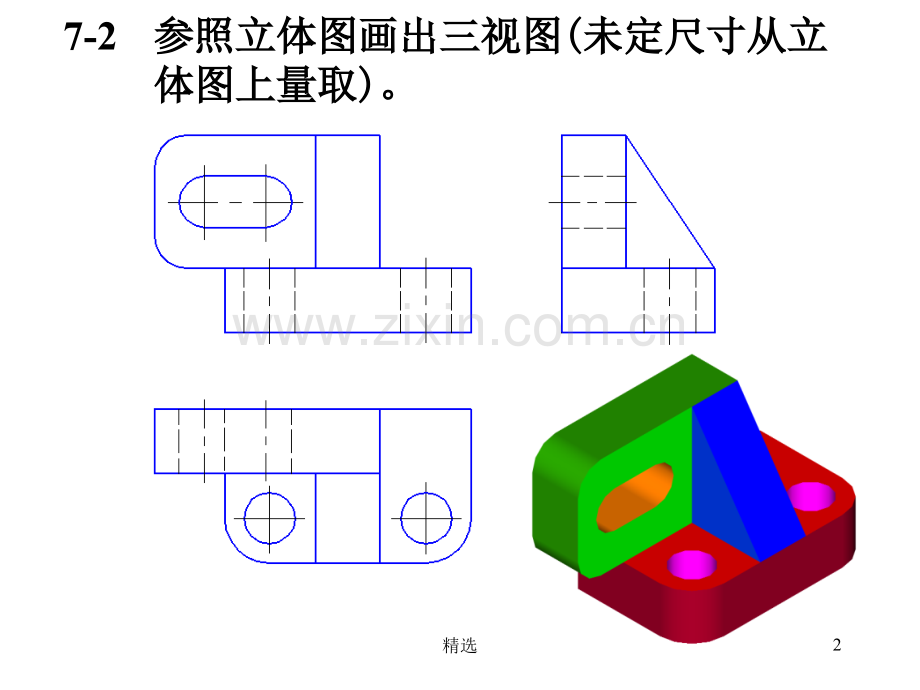

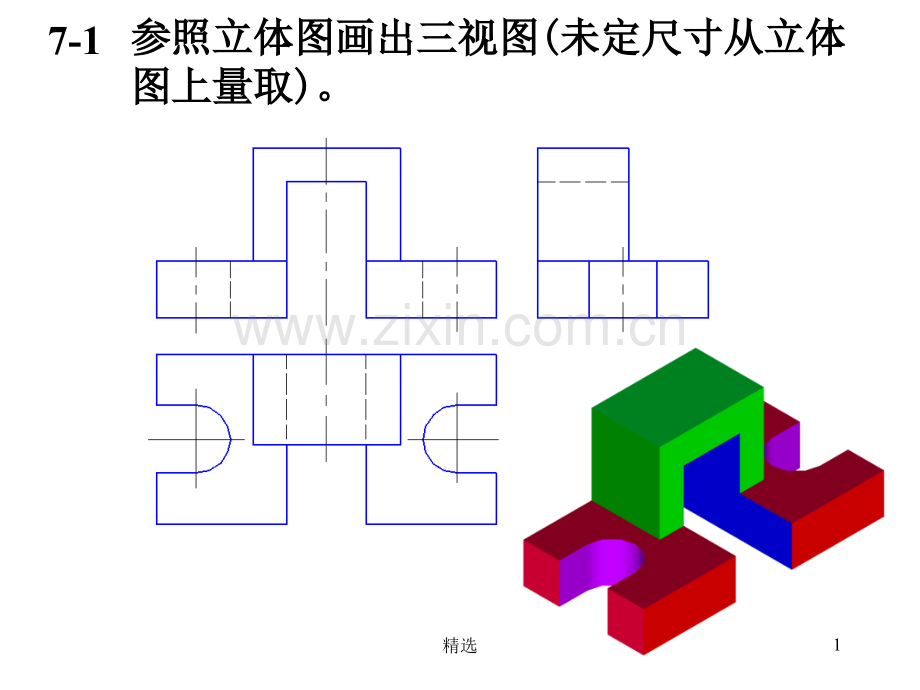

7-1 参照立体图画出三视图参照立体图画出三视图(未定尺寸从立体未定尺寸从立体图上量取图上量取)。1精选7-2参照立体图画出三视图参照立体图画出三视图(未定尺寸从立未定尺寸从立体图上量取体图上量取)。2精选7-3 参照立体图画出三视图参照立体图画出三视图(未定尺寸从立未定尺寸从立体图上量取体图上量取)。3精选7-4 参照立体图画出三视图参照立体图画出三视图(未定尺寸从立未定尺寸从立体图上量取体图上量取)。4精选7-5 求作左视图，并比较它们的形状有何不同。求作左视图，并比较它们的形状有何不同。5精选7-6 求作主视图。求作主视图。6精选7-7 求作俯视图。求作俯视图。7精选7-8 求作左视图。求作左视图。8精选7-9分析形状的变化，补齐主视图上所缺的线。分析形状的变化，补齐主视图上所缺的线。9精选7-10 求作左视图。求作左视图。10精选7-11 求作左视图。求作左视图。11精选7-12 求作俯视图。求作俯视图。12精选7-13 求作左视图。求作左视图。13精选7-14 求作俯视图。求作俯视图。14精选7-15 求作主视图。求作主视图。15精选7-16 求作俯视图。求作俯视图。16精选7-17 求作俯视图。求作俯视图。17精选7-18 求作左视图。求作左视图。18精选7-19 求作左视图。求作左视图。19精选7-20 求作左视图。求作左视图。20精选7-21 求作左视图。求作左视图。21精选*7-22 补全视图中所缺的线补全视图中所缺的线22精选*7-23求作俯视图。求作俯视图。23精选*7-24求作俯视图。求作俯视图。24精选*7-25求作左视图。求作左视图。25精选*7-26求作左视图。求作左视图。26精选*7-27 求作俯视图。求作俯视图。27精选*7-28求作俯视图。求作俯视图。28精选*7-29求作左视图。求作左视图。29精选*7-30求作左视图。求作左视图。30精选*7-31求作俯视图。求作俯视图。31精选*7-32求作俯视图。求作俯视图。32精选*7-33求作俯视图。求作俯视图。33精选*7-34求作俯视图。求作俯视图。34精选*7-35求作俯视图。求作俯视图。35精选*7-36求作俯视图。求作俯视图。36精选
