分支与循环程序设计.doc

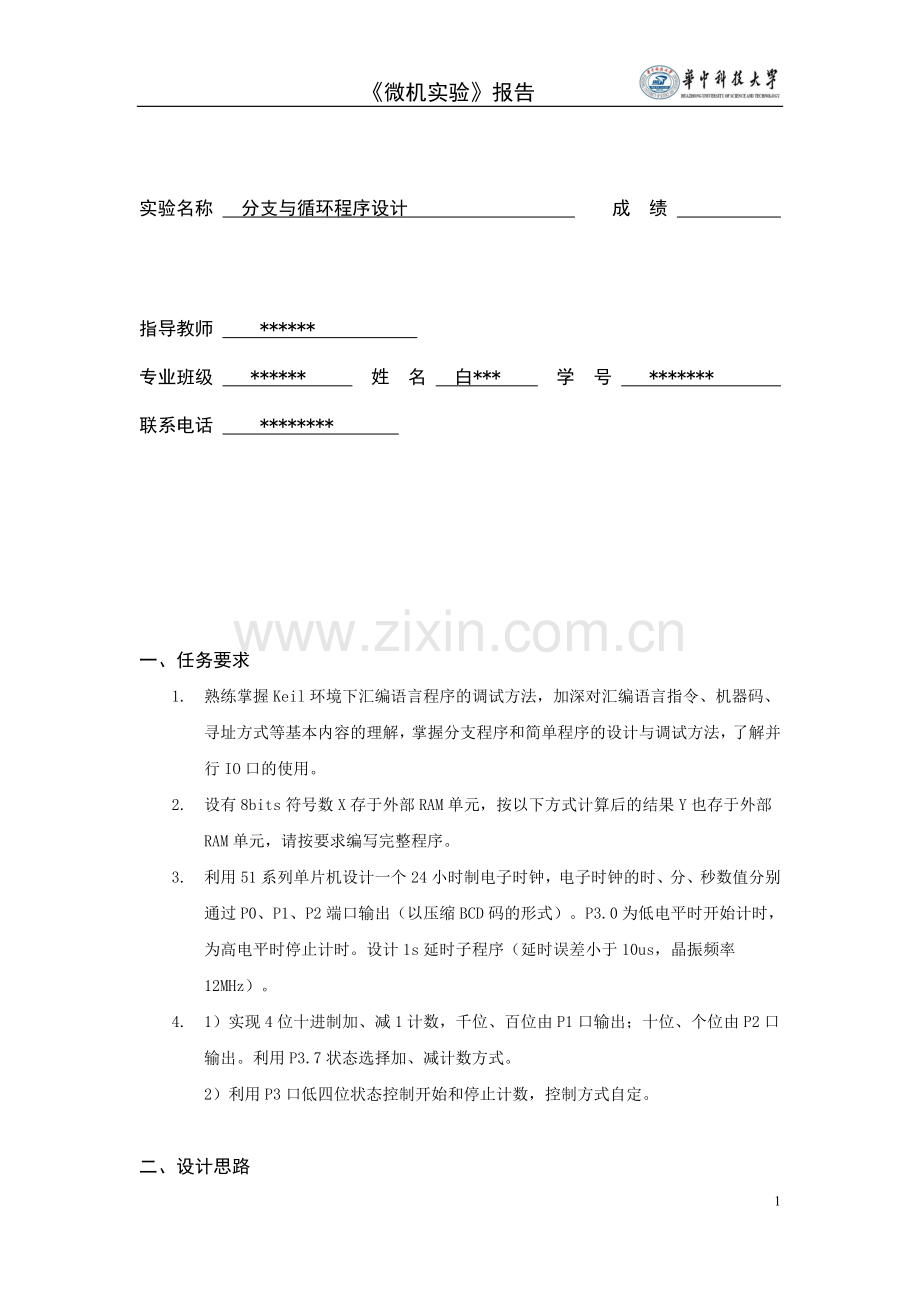

《微机实验》报告
实验名称 分支与循环程序设计 成 绩
指导教师 ******
专业班级 ****** 姓 名 白*** 学 号 *******
联系电话 ********

一、任务要求
1. 熟练掌握Keil环境下汇编语言程序的调试方法，加深对汇编语言指令、机器码、寻址方式等基本内容的理解，掌握分支程序和简单程序的设计与调试方法，了解并行IO口的使用。
2. 设有8bits符号数X存于外部RAM单元，按以下方式计算后的结果Y也存于外部RAM单元，请按要求编写完整程序。
3. 利用51系列单片机设计一个24小时制电子时钟，电子时钟的时、分、秒数值分别通过P0、P1、P2端口输出（以压缩BCD码的形式）。P3.0为低电平时开始计时，为高电平时停止计时。设计1s延时子程序（延时误差小于10us，晶振频率12MHz）。
4. 1）实现4位十进制加、减1计数，千位、百位由P1口输出；十位、个位由P2口输出。利用P3.7状态选择加、减计数方式。
2）利用P3口低四位状态控制开始和停止计数，控制方式自定。

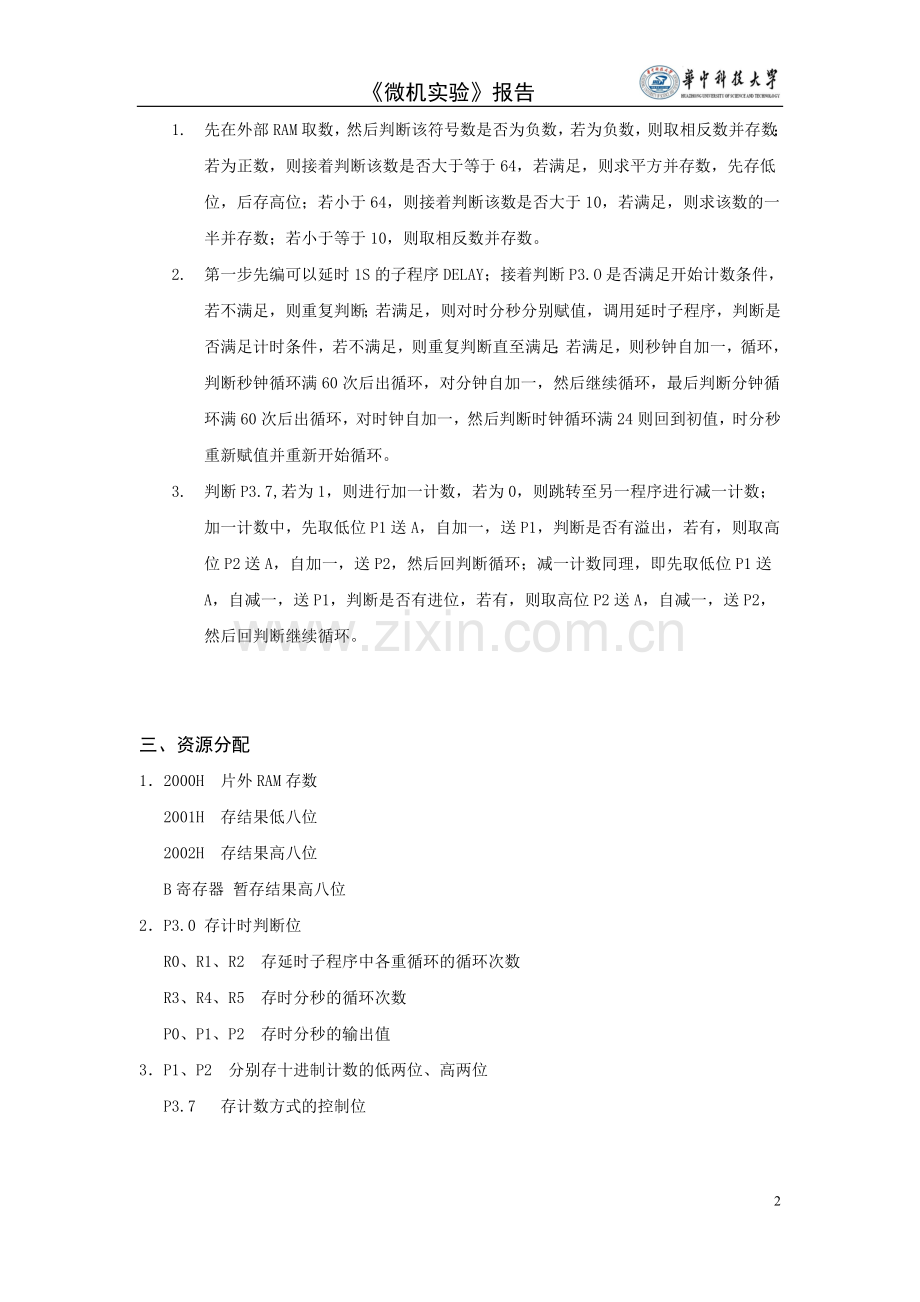

二、设计思路
1. 先在外部RAM取数，然后判断该符号数是否为负数，若为负数，则取相反数并存数；若为正数，则接着判断该数是否大于等于64，若满足，则求平方并存数，先存低位，后存高位；若小于64，则接着判断该数是否大于10，若满足，则求该数的一半并存数；若小于等于10，则取相反数并存数。
2. 第一步先编可以延时1S的子程序DELAY；接着判断P3.O是否满足开始计数条件，若不满足，则重复判断；若满足，则对时分秒分别赋值，调用延时子程序，判断是否满足计时条件，若不满足，则重复判断直至满足；若满足，则秒钟自加一，循环，判断秒钟循环满60次后出循环，对分钟自加一，然后继续循环，最后判断分钟循环满60次后出循环，对时钟自加一，然后判断时钟循环满24则回到初值，时分秒重新赋值并重新开始循环。
3. 判断P3.7,若为1，则进行加一计数，若为0，则跳转至另一程序进行减一计数；加一计数中，先取低位P1送A，自加一，送P1，判断是否有溢出，若有，则取高位P2送A，自加一，送P2，然后回判断循环；减一计数同理，即先取低位P1送A，自减一，送P1，判断是否有进位，若有，则取高位P2送A，自减一，送P2，然后回判断继续循环。

三、资源分配
1．2000H 片外RAM存数
2001H 存结果低八位
2002H 存结果高八位
B寄存器 暂存结果高八位
2．P3.0 存计时判断位
R0、R1、R2 存延时子程序中各重循环的循环次数
R3、R4、R5 存时分秒的循环次数
P0、P1、P2 存时分秒的输出值
3．P1、P2 分别存十进制计数的低两位、高两位
P3.7 存计数方式的控制位

四、流程图
1、8 bit符号数的判断与计算

2、时钟设计

3．十进制加减一计数器

五、源代码 （含文件头说明、语句行注释）
1．8 bit符号数的判断与计算
ORG 0000H
LJMP START
ORG 1000H
START: MOV DPTR,#2000H;地址指针赋初值
MOV A,#22
MOVX @DPTR,A
MOVX A,@DPTR;取数
JB ACC.7,DD
CJNE A,#64,AA;若A≠64，则转AA
AA: JC BB;若A＜64，则转BB
MOV B,A
MUL AB;求A的平方
INC DPTR
MOVX @DPTR,A;存结果低八位
INC DPTR
MOV A,B
MOVX @DPTR,A;存结果高八位
SJMP $
BB: CJNE A,#10,CC;若A≠10，则转CC
CPL A
EE: INC DPTR
MOVX @DPTR,A
SJMP $
CC: JC DD;若A＜10，则转DD
RR A;若A＞10，则右移一位
SJMP EE
DD: CPL A
INC A
SJMP EE
END

2．时钟设计
ORG 0000H
LJMP START
ORG 1000H
START: JB P3.0,START;若为0，则开始计时
RESTA: MOV R3,#24
MOV P0,#00H ;时钟赋初值
LOOP3: MOV R4,#60
MOV P1,#00H ;分钟赋初值
LOOP2: MOV R5,#60
MOV P2,#00H ;秒钟赋初值
LOOP1: ACALL DELAY;调用延时1S子程序
LOOP: JB P3.0,LOOP;若为1，则停止计时
MOV A,P2
ADD A,#01H
DA A
MOV P2,A
DJNZ R5,LOOP1;判断秒钟是否结束循环

MOV A,P1
ADD A,#01H
DA A
MOV P1,A
DJNZ R4,LOOP2;判断分钟是否结束循环

MOV A,P0
ADD A,#01H
DA A
MOV P0,A
DJNZ R3,LOOP3;判断时钟是否结束循环
LJMP RESTA

DELAY: MOV R0,#12
NOP
DELAY3:MOV R1,#130
DELAY2:MOV R2,#212
NOP
NOP
DELAY1:NOP
DJNZ R2,DELAY1
DJNZ R1,DELAY2
DJNZ R0,DELAY3
RET
END

3．十进制加减计数器
ORG 0000H
LJMP START
ORG 1000H
START:MOV P1,#12H
MOV P2,#92H
LOOP: ACALL DELAY
MOV A,P2
JB P3.7,AA;若为1，则转AA实现记数加1
ADD A,#99H
DA A;实现十进制减1
MOV P2,A
JC BB;判断是否产生借位，若产生，则对高位减1
MOV A,P1
ADD A,#99H
DA A
MOV P1,A
AJMP LOOP
AA: ADD A,#01H
DA A;实现十进制加1
MOV P2,A
JNC BB;判断是否产生进位，若产生，则对高位加1
MOV A,P1
ADD A,#01H
DA A
MOV P1,A
BB: AJMP LOOP

DELAY: MOV R0,#12
NOP
DELAY3:MOV R1,#130
DELAY2:MOV R2,#212
NOP
NOP
DELAY1:NOP
DJNZ R2,DELAY1
DJNZ R1,DELAY2
DJNZ R0,DELAY3
RET
END

六、程序测试方法与结果
1．8 bit符号数的判断与计算
1）令片外RAM中数据为64

2）令片外RAM中数据为22

3）令片外RAM数据为1

4）令片外RAM数据为-2

2．时钟设计
1）令P3.0=0,程序按十进制正常运行

2）令P3.0=0,暂停计数

3）设置断点观察延时子程序的延时时间，刚好为1s

3．十进制加减1计数器
1）将P3.7置1，计数器实现加一计数

2）将P3.7置0，计数器实现减一计数

七、思考题
1． 实现多分支结构程序的主要方法有哪些？举例说明。
a) 分支地址表法
b) 转移指令表法
c) 地址偏移量表法
2． 在编程上，十进制加1计数器与十六进制加1计数器的区别是什么？怎样用十进制加法指令实现减1计数？
a) 十进制加1计数器满十进1，十六进制加1计数器满16进1，十进制加法需用DA A指令进行调整
b) 用ADD A，#99H
DA A 指令，即可实现减1计数

本人承诺:
本报告内容真实，无伪造数据，无抄袭他人成果。本人完全了解学校相关规定，如若违反，愿意承担其后果。

签字： 白如海
2017 年 10 月 20 日
