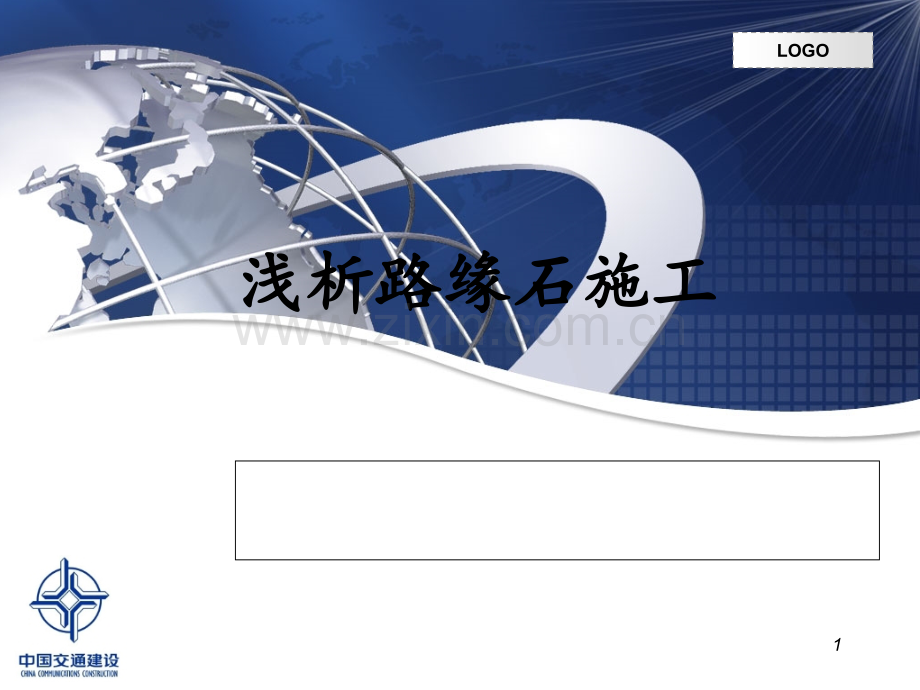

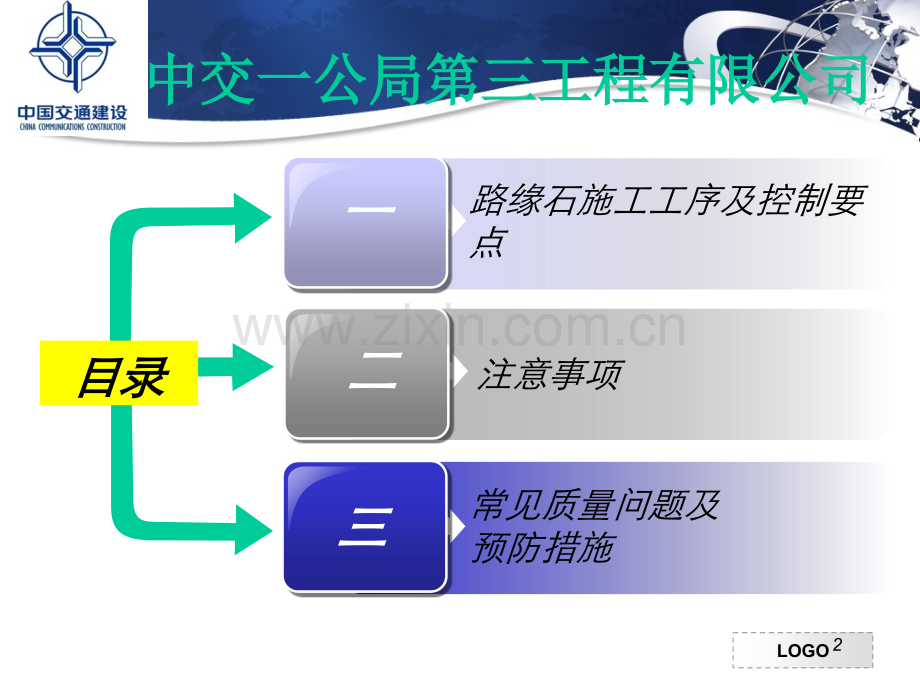

LOGO 浅析路缘石施工浅析路缘石施工1LOGO目录目录一一 二二 三三路缘石施工工序及控制要点注意事项常见质量问题及预防措施中交一公局第三工程有限公司中交一公局第三工程有限公司2LOGO2 2、基础模板、基础模板1、测量放线、测量放线3、浇筑砼基础、浇筑砼基础5、靠背浇筑、靠背浇筑路路缘缘石石施施工工工工序序中交一公局第三工程有限公司中交一公局第三工程有限公司4 4、安装路缘石、安装路缘石6、路缘石的勾缝、路缘石的勾缝、倒边倒边3LOGO 路面中线校核并按图纸要求放出路缘石路面中线校核并按图纸要求放出路缘石的控制桩，的控制桩，直线段桩距直线段桩距宜宜为为1015m；曲线段桩距宜曲线段桩距宜为为510m；路口处桩距宜；路口处桩距宜为为15m。要点控制：要点控制：1.1 测量放线时应对路面中线进行校核，路缘石安装完成后确保路面宽度符合设计要求。1.2 路缘石的控制桩宜采用带有明显标志的水泥钢钉钉进。如：水泥钉顶部绑上红布条，并在红布条上用油笔写明桩号，便于后面基础以及缘石安装施工时标高的控制。4LOGO根据控制桩的位置打好根据控制桩的位置打好墨线墨线，以线为准，以线为准，按设计要求宽度支模按设计要求宽度支模。要点控制：要点控制：2.1 模板支设前应将基础范围内路面清扫干净，确保模板的稳定及模板与路面接缝的严密、不漏浆。2.2 模板两侧钢钎需钉牢，用平撑与斜撑支撑顶牢以确保模板的牢固稳定，预防基础浇筑、振捣时产生的压力造成变形、跑模、漏浆等现象。2.3 模板检查完成后，根据控制桩桩号高程在模板内侧挂线，以保证缘石基础的高度。中交一公局第三工程有限公司中交一公局第三工程有限公司5LOGO6LOGO按照设计要求浇筑按照设计要求浇筑混凝土，砼基础达到一定强度混凝土，砼基础达到一定强度后方可安装路缘石。后方可安装路缘石。要点控制：要点控制：3.1 混凝土浇筑前需对支设好的模板进行检查，确保模板的牢固稳定，以及模板的直顺度、模内尺寸等是否符合图纸设计及规范要求。7LOGO 3.2 浇筑前保证模内底部的干净，无尘土、垃圾等杂物，在浇筑混凝土前应在模板内部进行洒水湿润，确保混凝土强度不受影响。3.3 混凝土浇筑开始后，要对放入的混凝土进行振捣，振捣时以防发生漏振、移动距离过大、振捣时间不够、距离模板过近造成模板变形、跑模等现象，影响基础的外观、质量等。8LOGO 3.4 缘石的底座基础达到一定强度后进行拆模，拆模过程中要保证其底座表面及棱角不受损坏。3.5 模板拆除后应及时覆盖薄膜并洒水养生。9LOGO安装路缘石时，按照图纸设计厚度铺砌安装路缘石时，按照图纸设计厚度铺砌砂浆，砂浆应饱满，厚度均匀，按设计砂浆，砂浆应饱满，厚度均匀，按设计标高安装路缘石标高安装路缘石。安砌好的路缘石要求安砌好的路缘石要求顺直圆滑，顶面平整，符合设计标高要顺直圆滑，顶面平整，符合设计标高要求求。要点控制：要点控制：4.1 路缘石安装前应在缘石基路缘石安装前应在缘石基础上对应水泥钉位置竖立一块础上对应水泥钉位置竖立一块路缘石作为挂线的控制桩，并路缘石作为挂线的控制桩，并根据水泥钉的高程数据用水平根据水泥钉的高程数据用水平尺在挂线控制桩上标记出挂线尺在挂线控制桩上标记出挂线的位置与高度；沿缘石内侧每的位置与高度；沿缘石内侧每隔十米挂线，并进行细微的调隔十米挂线，并进行细微的调整保证路缘石顺直，顶面平整。整保证路缘石顺直，顶面平整。中交一公局第三工程有限公司中交一公局第三工程有限公司10LOGO 4.2 缘石应以干硬缘石应以干硬性砂浆铺砌调平，性砂浆铺砌调平，砂浆应饱满、厚度砂浆应饱满、厚度均匀，砂浆的铺砌均匀，砂浆的铺砌厚度要满足图纸设厚度要满足图纸设计及规范要求。计及规范要求。中交一公局第三工程有限公司中交一公局第三工程有限公司11LOGO路缘石安装检查合格后，应立即浇筑缘路缘石安装检查合格后，应立即浇筑缘石石靠背靠背挡块，并振捣密实，洒水养护。挡块，并振捣密实，洒水养护。要点控制：要点控制：5.1 路缘石安装完成后，应路缘石安装完成后，应及时对路缘石的线性、顶面及时对路缘石的线性、顶面平整度、高程进行检查；检平整度、高程进行检查；检查合格段落立即进行靠背挡查合格段落立即进行靠背挡块的浇筑。块的浇筑。5.2 浇筑靠背前应将模板内浇筑靠背前应将模板内部多余砂浆清理干净并洒水部多余砂浆清理干净并洒水湿润，确保靠背与底座连接湿润，确保靠背与底座连接的稳固性。的稳固性。中交一公局第三工程有限公司中交一公局第三工程有限公司12LOGO中交一公局第三工程有限公司中交一公局第三工程有限公司 5.3 缘石靠背浇筑时应内外缘石靠背浇筑时应内外两侧同时浇筑，工人浇筑混两侧同时浇筑，工人浇筑混凝土以及振捣时要避免对路凝土以及振捣时要避免对路缘石的碰撞而造成路缘石的缘石的碰撞而造成路缘石的倾斜。倾斜。5.4 路缘石靠背浇筑完成后，路缘石靠背浇筑完成后，应对靠背进行覆盖、养护应对靠背进行覆盖、养护13LOGO勾缝前将路缘石缝内的土及杂物清理干勾缝前将路缘石缝内的土及杂物清理干净；勾缝完成后按图纸要求尺寸倒边。净；勾缝完成后按图纸要求尺寸倒边。要点控制：要点控制：6.1路缘石勾缝应密实，并路缘石勾缝应密实，并将多余的水泥砂浆或勾缝胶将多余的水泥砂浆或勾缝胶清理干净。清理干净。6.2 路缘石倒边过程中要注路缘石倒边过程中要注意路面的保护防止污染，可意路面的保护防止污染，可在倒边段落铺设彩条布等。在倒边段落铺设彩条布等。中交一公局第三工程有限公司中交一公局第三工程有限公司14LOGO选料选料 安装前必须选料，缺棱掉角安装前必须选料，缺棱掉角、颜色不一、颜色不一、开裂及几何尺寸等不符合质量要求，开裂及几何尺寸等不符合质量要求，严禁使用安装。严禁使用安装。1、路缘石进场后，厂家应提供产品强度、规格尺寸等技术资料及产品合格证。2、路缘石一般分为石质路缘石与预制混凝土路缘石，路缘石进场后我们应根据城镇道路施工规范对进场的路缘石进行检验。中交一公局第三工程有限公司中交一公局第三工程有限公司施工中注意事项：施工中注意事项：15LOGO剁斧加工石质路剁斧加工石质路缘缘石允石允许许偏差偏差中交一公局第三工程有限公司中交一公局第三工程有限公司16LOGO机具加工石质路机具加工石质路缘缘石允石允许许偏差偏差中交一公局第三工程有限公司中交一公局第三工程有限公司17LOGO预预制混凝土制混凝土路路缘缘石弯拉与抗石弯拉与抗压压强强度度 注：直注：直线路线路缘缘石用弯拉石用弯拉强强度控制，度控制，L型或弧形路型或弧形路缘缘石用抗石用抗压压强强度控制。度控制。中交一公局第三工程有限公司中交一公局第三工程有限公司18LOGO预预制混凝土制混凝土路路缘缘石加工尺寸允石加工尺寸允许许偏差偏差中交一公局第三工程有限公司中交一公局第三工程有限公司19LOGO预预制混凝土制混凝土路路缘缘石外石外观质观质量允量允许许偏差偏差中交一公局第三工程有限公司中交一公局第三工程有限公司20LOGO标高标高安装安装安装安装时应严格控制好路缘石的标高，保证其顶面平整、时应严格控制好路缘石的标高，保证其顶面平整、时应严格控制好路缘石的标高，保证其顶面平整、时应严格控制好路缘石的标高，保证其顶面平整、线形直顺。线形直顺。线形直顺。线形直顺。外观外观安装好的路缘石要求直线段顺直、曲线段圆顺、安装好的路缘石要求直线段顺直、曲线段圆顺、安装好的路缘石要求直线段顺直、曲线段圆顺、安装好的路缘石要求直线段顺直、曲线段圆顺、顶面平整。顶面平整。顶面平整。顶面平整。中交一公局第三工程有限公司中交一公局第三工程有限公司21LOGO文明施工文明施工路缘石的基础、靠背浇筑过程中应做好防护措施，预防路缘石的基础、靠背浇筑过程中应做好防护措施，预防路缘石的基础、靠背浇筑过程中应做好防护措施，预防路缘石的基础、靠背浇筑过程中应做好防护措施，预防混凝土对路面及路缘石的污染，若不慎污染应及时清理；混凝土对路面及路缘石的污染，若不慎污染应及时清理；混凝土对路面及路缘石的污染，若不慎污染应及时清理；混凝土对路面及路缘石的污染，若不慎污染应及时清理；现场路缘石、炮车、模板等材料应靠边摆放整齐，设现场路缘石、炮车、模板等材料应靠边摆放整齐，设现场路缘石、炮车、模板等材料应靠边摆放整齐，设现场路缘石、炮车、模板等材料应靠边摆放整齐，设立标示标牌，做好交通事故的预防等安全措施；施工过立标示标牌，做好交通事故的预防等安全措施；施工过立标示标牌，做好交通事故的预防等安全措施；施工过立标示标牌，做好交通事故的预防等安全措施；施工过程中剩余的废弃材料、垃圾等要及时清理干净，保持施程中剩余的废弃材料、垃圾等要及时清理干净，保持施程中剩余的废弃材料、垃圾等要及时清理干净，保持施程中剩余的废弃材料、垃圾等要及时清理干净，保持施工现场的整洁。工现场的整洁。工现场的整洁。工现场的整洁。中交一公局第三工程有限公司中交一公局第三工程有限公司22LOGO保护保护路缘石施工完后要注意保护，防止路缘石施工完后要注意保护，防止路缘石施工完后要注意保护，防止路缘石施工完后要注意保护，防止污染、破坏等污染、破坏等污染、破坏等污染、破坏等。1、进行油面施工时需对路缘石进行覆盖，防止污染2、路面结构层以及人行道等施工时预防一些大型机械的碰撞。3、绿化施工前，应联系施工方负责人进行沟通，在施工过程中尽量减少路缘石的破坏，并排专人定期查看。中交一公局第三工程有限公司中交一公局第三工程有限公司23LOGO立立缘缘石、平石、平缘缘石安砌允石安砌允许许偏差偏差 注注：1 示随机抽样，量示随机抽样，量3点取最大值；点取最大值；2 曲线段缘石安装的圆顺度允许偏差应结合工程具体制定。曲线段缘石安装的圆顺度允许偏差应结合工程具体制定。中交一公局第三工程有限公司中交一公局第三工程有限公司24LOGO1、路缘石前倾后仰、路缘石前倾后仰 原因原因：1.1 路缘石靠背浇筑不符合标准，在进行水稳及面层施工碾压时，对路缘石造成挤压。2.2 路缘石在进行靠背浇筑的时候，由于工人的操作不当对路缘石造成碰撞且没有及时将路缘石恢复。中交一公局第三工程有限公司中交一公局第三工程有限公司常见问题及预防措施：常见问题及预防措施：25LOGO 预防措施：预防措施：1.1 加强路缘石靠背浇筑混凝土时的质量管理，确保靠背的尺寸及强度，应及时进行还土夯实。还土夯实宽度不宜小于50cm，高度不宜小于15cm，压实度不得小于90。1.2 提高工人的干活态度和责任心，当发现有碰歪的路缘石时及时调整、恢复。中交一公局第三工程有限公司中交一公局第三工程有限公司26LOGO2、路缘石顶面呈波浪状、路缘石顶面呈波浪状 原因：原因：1.1 缘石安装时顶面高程未控制好。1.2 挂设标高控制线时距离过长，造成控制线下垂；工人施工过程中对控制线碰撞且没有及时恢复。预防措施：预防措施：1.1 路缘石安装过程中要随时检查已安装好的缘石高程；宏观距离观察缘石线形并进行细微的调整。1.2 控制线应按要求挂设10M一段，安装前应该对控制线进行复核确保标高的准确。中交一公局第三工程有限公司中交一公局第三工程有限公司27LOGO 一条城市道路不仅要宽阔通畅，更要求其美观大方，这就要求我们在搞好主体工程的同时，还要加强附属工程的质量控制，建造出一条赏心悦目的市政道路。中交一公局第三工程有限公司中交一公局第三工程有限公司28此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！29
