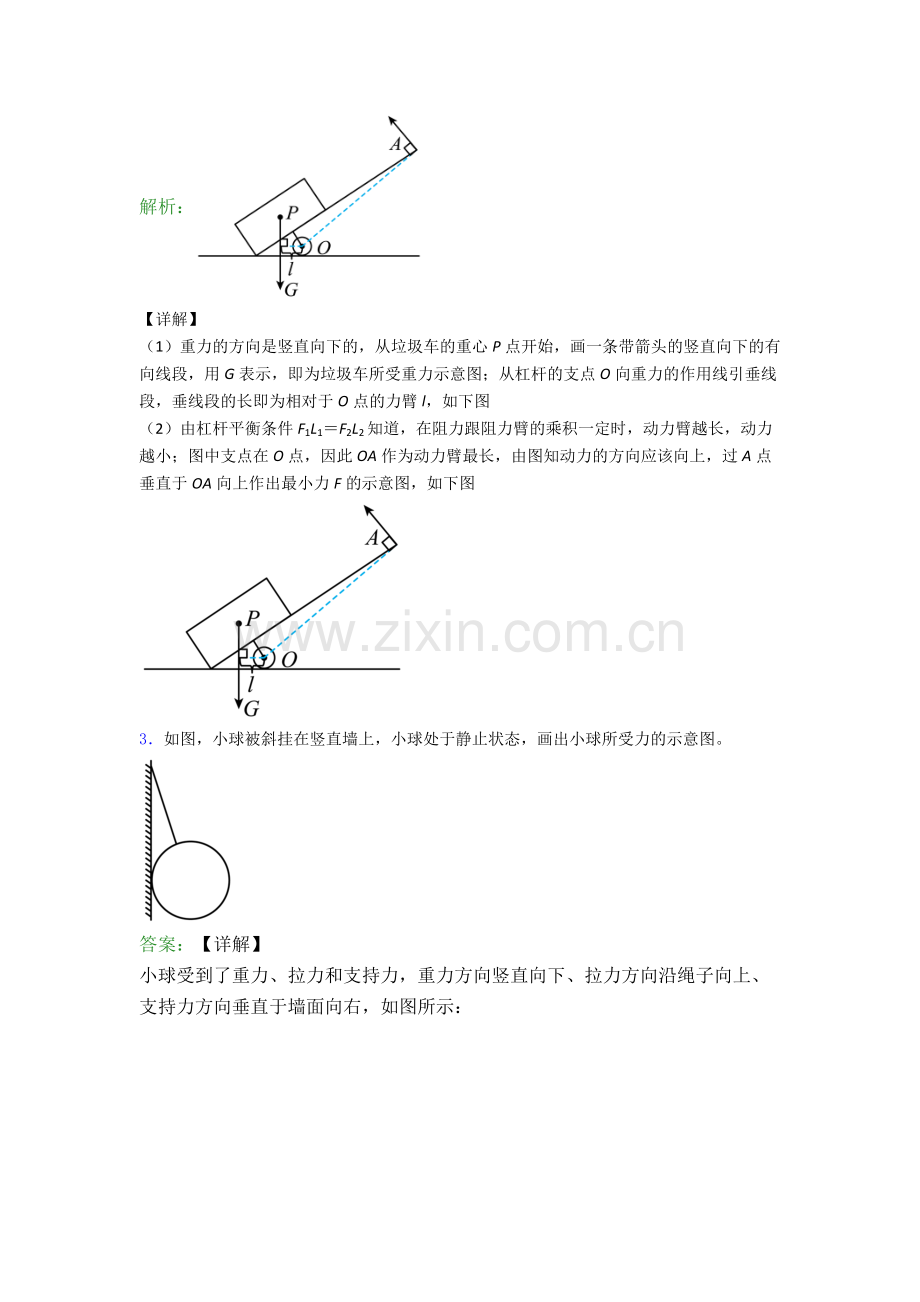

八年级物理下册作图题试卷达标检测（Word版含解析）1如图中木块A处于静止状态，请画出斜面对A的作用力的示意图。答案：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：解析：【详解】斜面对木块A有支持力和摩擦力的作用，支持力方向垂直于斜面向上，摩擦力方向沿斜面向上，如图所示：2如图所示是一款垃圾清洁车示意图，P为整车的重心。（1）请在图中作出垃圾车所受重力及相对于O点的力臂l；（2）在手柄上A处施加一个最小力F，使垃圾车轮离开地面，请作出这个力。答案：【详解】（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点解析：【详解】（1）重力的方向是竖直向下的，从垃圾车的重心P点开始，画一条带箭头的竖直向下的有向线段，用G表示，即为垃圾车所受重力示意图；从杠杆的支点O向重力的作用线引垂线段，垂线段的长即为相对于O点的力臂l，如下图（2）由杠杆平衡条件F1L1F2L2知道，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，因此OA作为动力臂最长，由图知动力的方向应该向上，过A点垂直于OA向上作出最小力F的示意图，如下图3如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。答案：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：解析：【详解】小球受到了重力、拉力和支持力，重力方向竖直向下、拉力方向沿绳子向上、支持力方向垂直于墙面向右，如图所示：4小明用20N的压力把重0.05N的图钉按在墙上，如图所示，请在答题纸相应位置画出图钉对墙的压力的示意图。答案：【详解】压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：解析：【详解】压力的作用点在图钉与墙面的接触点，方向垂直于墙面水平向右，标出力的方向箭头，力的符号和大小，如图所示：5如图，木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，作出木块所受摩擦力的示意图。答案：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：解析：【详解】木块在2N的水平拉力F作用下沿水平桌面向右匀速直线运动，处于平衡状态，故受到的摩擦力的方向水平向左，大小为f=F=2N作图时应注意表示摩擦力的线段与表示拉力的线段等长。如图所示：6请在图中画出杠杆受到的阻力F2，并画出使杠杆在图示位置平衡最小的动力F1，保留作图痕迹。答案：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的解析：【详解】由图可知，杠杆所受的阻力为物体给杠杆竖直向下的拉力，经过杠杆的重心做竖直向下的有向线段即为阻力的示意图；因为杠杆处于平衡状态，要使杠杆所受的力最小，即力臂最大，最大力臂就是连接支点和力的作用点的线段，所以连接OA，过A点做OA的垂线，该垂线即为最小力的作用线，因为杠杆所受阻力和动力使杠杆转的方向相反，所以最小力应该是垂直于OA向上，如图所示：7如图所示，画出铅球对手的作用力F对支点O的力臂l。答案：【详解】过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：解析：【详解】过O点做力F的垂线，垂线段即为力F的力臂l，如图所示：8如图所示，杠杆OCA处于水平平衡状态，画出此时动力F的力臂L1和杠杆在C点受到的阻力F2。答案：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：解析：【详解】过支点O作动力F的垂线段，即为动力臂L1；点C处用细绳悬挂一重物，重物对杠杆的竖直向下的拉力为阻力，作用点在C点。如图所示：9如图所示，是起重机将货物吊起的情景。O为支点，F1为动力，F2为阻力。请你画出F1、F2的力臂l1、l2。答案：【详解】已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图解析：【详解】已知图中支点为O点，分别从支点作动力和阻力的作用线的垂线，则垂线段的长即为动力臂L1和阻力臂L2，如下图10如图所示，支点为O的杠杆在力F1和F2的作用下处于静止状态，请作出力F1的力臂L1和力臂L2的力F2。答案：【详解】杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：解析：【详解】杠杆中，力臂是过支点与力的作用线的垂线，力F1的力臂L1和力臂L2的力F2如图所示：11（1）如图所示，用滑轮组提升重50N的物体，绳子能够承受的最大拉力为20N，假设动滑轮重、绳重和摩擦均不计，在图中画出滑轮组绳子的正确绕法并标出拉力方向。（2）如图所示，小车A与物体B一起向右做匀速直线运动，当小车A与正前方的墙碰撞时，请画出此时物体B的受力示意图（力均画在重心上，A表面粗糙）。答案：（1）绕线正确1分，标记拉力F方向1分。（2）2个力正确1分，全部正确2分。【详解】（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下解析：（1）绕线正确1分，标记拉力F方向1分。（2）2个力正确1分，全部正确2分。【详解】（1）物体重50N，绳子能够承受的最大拉力为20N，则需要动滑轮上有3股绳，绳子的起点在动滑轮上，作图如下（2）物体B竖直方向受到一个重力和一个支持力，属于一对平衡力；当小车A与正前方的墙碰撞时，物体B由于惯性继续向右运动，此时物体B相对于小车A向右运动，故受到一个向左的摩擦力，作图如下12用两个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法。答案：【详解】最省力的绕法即承担重物的绳子段数最多的绕法，一个定滑轮与两个动滑轮组成的滑轮组，承担重物的绳子段数最多是四段，如下图所示：解析：【详解】最省力的绕法即承担重物的绳子段数最多的绕法，一个定滑轮与两个动滑轮组成的滑轮组，承担重物的绳子段数最多是四段，如下图所示：13要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法，并在绳子末端用F表示拉力方向。答案：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。解析：【详解】只有一个动滑轮，要求最省力，绳子先系在动滑轮的固定挂钩上，然后绕过左边的定滑轮，再绕过动滑轮，如图所示：。14用如图所示的滑轮组向上提升重物，请画出既能省力又能改变施力方向的绕绳方法。答案：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：解析：【详解】既能省力又能改变施力方向的绕绳方法由2股绳子吊起动滑轮，绕绳方法如下图所示：15在图中画出滑轮组最省力的绕线方法，并在绳的末端标出力的方向。答案：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：解析：【详解】连接动滑轮的绳子的段数越多，就越省力，该滑轮组最多可由3段绳子拉动动滑轮；先从动滑轮开始连接，依次绕过定滑轮和动滑轮，如图所示：
