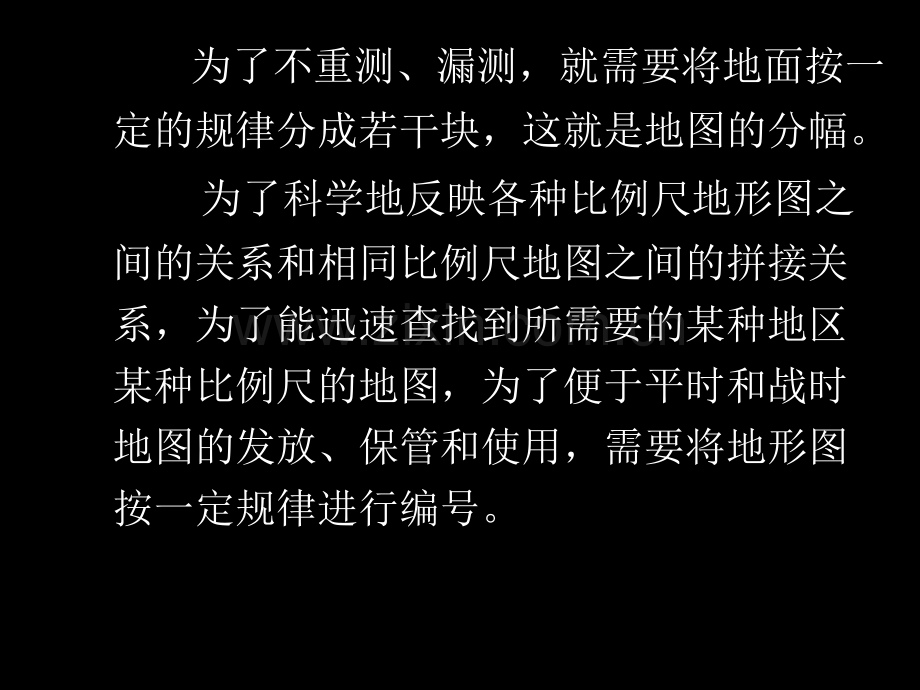

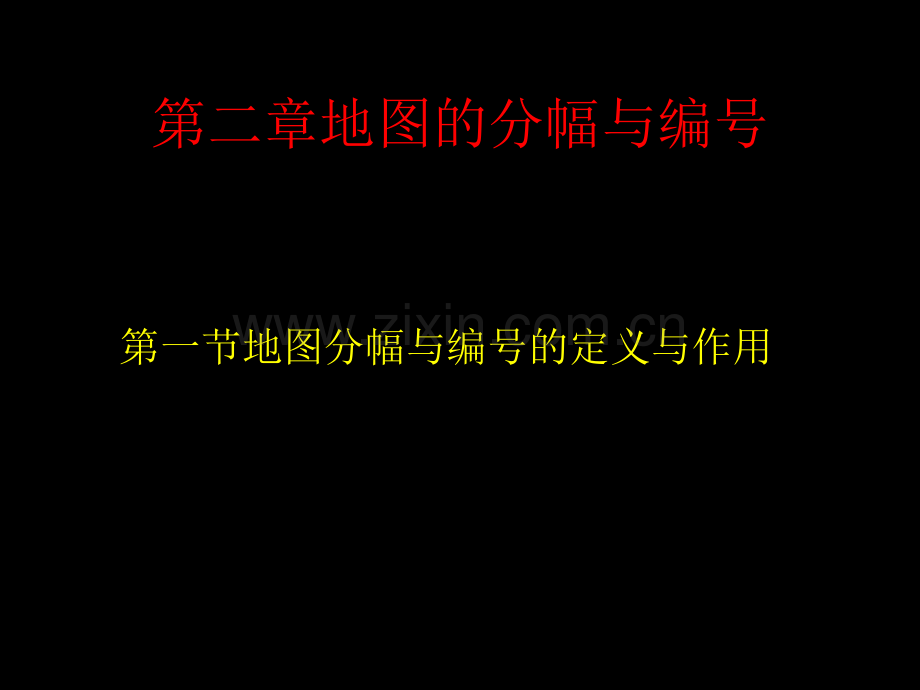

第二章地图的分幅与编号 第一节地图分幅与编号的定义与作用 为了不重测、漏测，就需要将地面按一定的规律分成若干块，这就是地图的分幅。为了科学地反映各种比例尺地形图之间的关系和相同比例尺地图之间的拼接关系，为了能迅速查找到所需要的某种地区某种比例尺的地图，为了便于平时和战时地图的发放、保管和使用，需要将地形图按一定规律进行编号。一、地图分幅一、地图分幅 1矩形分幅 矩形分幅又可分为拼接的和不拼接的两种。拼接使用的矩形分幅是指相邻图幅有共同的图廓线，使用地图时可按其共同边拼接起来。不拼接的矩形分幅是指图幅之间没有公共边，每个图幅有其相应的制图主区，各分幅图之间常有一定的重叠(图21，图22)，而且有时还可以根据主区的大小变更地图的比例尺。图22不拼接分幅图示例 2经纬线分幅 图廓线由经线和纬线组成，大多数情况下表现为上下图廓为曲线的梯形。是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式，我国基本比例尺地图就是以经纬线分幅制作的。二、地图编号二、地图编号 编号就是将划分的图幅，按比例尺大小和所在的位置，用文字符号和数字符号进行编号。编号是每个图幅的数码标记，它们应具备系统性、逻辑性和唯一性。常用的地图编号有行列式、自然序数式、行列自然序数式和西南角图廓点坐标公里数编号等。三、地图分幅编号的作用三、地图分幅编号的作用 地图的分幅编号，在地图的生产、管理和使用方面都有重要意义。首先是测制地图的需要，就测制某种比例尺地图而言，按每一分幅地图的范围和图号下达任务，不仅可以避免测制地图过程中遗漏或重复，节资增效，而且还能使所测地图的幅面控制在适当范围内，避免因幅面过大使绘图作业难以操作，影响绘图质量。其次是印制地图的需要，若不分幅，地图幅面过大，一般印刷设备难以满足要求，势必要增加成本，而在复照时会给图面带来较大的边缘误差，影响地图的几何精度。第三是管理和发行的需要，地图分幅编号后，便于分类分区有序地存贮；大小规格一致，易于包装。运输和存放；统一编号，有利于快速检索和发行。第四是用图的需要，快速检索，有利于及时提供，提高工效；图面过大，折叠、携带和展阅都不便，只有将图面控制在一定大小范围内才便于在室内外的应用；分幅可以扩大地图的比例尺，便于更详细地表示各种地理要素，增加地图信息，以便更好地满足社会多方面的需求。第二节国家基本地形图的分幅与编号 一、国家基本地形图一、国家基本地形图 我国的地形图是按照国家统一制定的编制规范和图式图例，由国家统一组织测制的，提供各部门、各地区使用，所以称为国家基本地形图。国家基本地形图比例尺系列：1:5000、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万等八种比例尺。1:1万地形图主要是农田基本建设和国家重点建设项目的基本图件，也是部队基本战术和军事工程施工用图。1:2.5万地形图是农林水利或其他工程建设规划或总体设计用图，在军事上是基本战术用图，作为团级单位部署兵力、指挥作战的基本用图。1:5万地形图是铁路、公路选线、重要工程规划布局，地质、地理、植被、土壤等专业调查或综合科学考察中野外调查和填图的地理底图，也可以作为县级规划生产部门作为全县范围农林水利交通总体规划的基本用图，军事上可供师、团级指挥机关组织指挥战役用。1:10万地形图可以作为地区或县范围总体规划用图或各种专业调查或综合考察野外使用的地理底图，军事上供师、军级指挥机关指挥作战使用。1:25万地形图可作为各种专业调查或综合科学考察总结果的地理底图，以及地区或省级机关规划用的工作底图。军事上供军以上领导机关使用，还有空军飞行领航时寻找大型目标使用。1:50万地形图是省级领导机关总体规划用图或相当于省（区）范围各专业地图的地理底图。军事上供高级司令部或各种兵种协同作战时使用。1:100万地形图可作为国家或各部门总体规划或作为国家基本自然条件和土地资源地图的地理底图。军事上主要供最高领导机关和各军兵种作为战略用图。11:100万比例尺地图的编号 1:100万地图的编号是“列行”编号。列：从赤道算起，纬度每4度为一列，至南北纬各有22列，用大写英文字母A，B，C，V表示，南半球加S，北半球加N，由于我国领土全在北半球，N字省略。图27是北半球1:100万地图分幅示意图。行：从经线180度算起、自西向东每为一行，全球分为60行，用阿拉伯数字1，2，3，60表示。1891年第五届国际地理学会上提出，逐渐统一规定后制定。单幅：经差6，纬差4；纬度60以下；双幅：经差12，纬差4；纬度60至76；四幅：经差24，纬差4；纬度76至88；纬度88以上合为一幅。我国处于纬度60度以下，没有合幅。如北京在1:100万图幅位于东经114120，北纬3640，编号：J-50。21:50万、1:25万、1:10万比例尺地图的编号 图25表明，这三种比例尺地图都是在1:100万地图图号的后面加上自己的代号形成自己的编号。这三种比例尺地图的代号都是在自然序数编号，它们的编号方法属行列式加自然序数编号，由“列行代号”构成（见图28）31:5万、1:2.5万、1:1万、1:5千比例尺地图的编号 图28表明这四种比例尺地图都是在1:10万的基础上形成的，分为两个分支，上面一支表明1:2.5万的图号应由1:5万比例尺衍生出来，下面一支显示1:5千地图的图号从1:1万比例尺地图衍生出来，而1:1万地图的图号并不和1:5万、1:2.5万比例尺地图发生联系（见图29）。三、新的分幅与编号方法三、新的分幅与编号方法 1991年制订的国家基本比例尺地形图分幅和编号的国家标准规定，新系统的分幅没有作任何变动，但编号方法有了较大的变化。11:100万比例尺地图的编号 1:100万地图的编号没有实质性的变化，只是由“列行”式变为“行列”式，把行号放在前面，列号放在后面，中间不用连接号。但同旧系统相比，列和行对换了，新系统中横向为行、纵向为列，因此行列号不变，所以其结果变化不大，例如北京所在的1:100万地图的图号由旧的“J50”变换为新的“J50”。21:5千1:50万比例尺地图的编号 这七种比例尺地图的编号都是在1:100万地图的基础上进行的，它们的编号都由10位代码组成，其中前三位是所在的1:100万地图的行号（1位）和列号（2位），第四位是比例尺代码，如表23所示，每种比例尺有一个特殊的代码。后六位分为两段，前三位是图幅的行号数字码，后三位是图幅的列号数字码。行号和列号的数字码编码方法是一致的，行号从上而下，列号从左到右顺序编排，不足三位时前面加“0”（如图210）。第三节地图编号的应用一、已知某点经纬度或图幅西南图廓点的经一、已知某点经纬度或图幅西南图廓点的经纬度计算图幅编号纬度计算图幅编号有两种方法即解析法和图解法。1解析法步骤如下。计算1：100万图幅编号 式中：表示分数值取整；为1:100万图幅行号所对应的数字码；b为1:100万图幅列号所对应的数字码；为某点的经度或图幅西南图廓点的经度；为某点的纬度或图幅西南图廓点的纬度。2图解法步骤如下 计算1:100万图幅编号。与解析法一样。确定出相应的1:100万图幅范围，计算和分割出1:100万地图包含相应地图的图幅数；根据实际的经纬度，直接得到图幅号。例2：已知某点位于北纬3254，东经11248，用图解法求该点所在1:25万图幅上的编号。求该点在1:100万图幅的图号：该点所在1:100万图幅的图号为I49 根据已知的经纬度可以直接得到1:25万地图的图幅号为：I49D004004 所包含的1:2.5万地形图编号中的行、列代码为；013001 013002 013003 013004 014001 014002 014003 014004 015001 015002 015003 015004 016001 016002 016003 016004 四、旧图幅号向新图幅号的转换四、旧图幅号向新图幅号的转换 对于小于或等于1:10万的旧的图幅号可以用图解法进行转换。对于大于1:10万的旧的图幅号一般用解析法进行转换。1）图解法 首先判断对应的比例尺是多少；其次根据比例尺，判断出旧的图幅号在1:100万的位置；第三根据其位置，判断出在图中处于几行几列；第四根据其行列位置则可以得到新的编号。2）解析法 主要是计算出旧的图幅号的经纬度的范围，在计算出新的图幅的图号。第四节大比例尺地形图的分幅与编号 一、大比例尺地形图的特点一、大比例尺地形图的特点 (1)没有严格统一规定的大地坐标系统和高程系统 有些工程用的小区域大比例尺地形图，是按照国家统一规定的坐标系统和高程系统测绘的；有的则是采用某个城市坐标系统、施工坐标系统、假定坐标系统及假定高程系统。(2)没有严格统一的地形图比例尺系列和分幅编号系统 有的地形图是按照国家基本比例尺地形图系列选样比例尺；有的则是根据具体工程需要选择适当比例尺。(3)可以结合工程规划，施工的特殊要求，对国家测绘部门的测图规范和图示作一些补充规定。二、大比例尺地形图的分幅与编号二、大比例尺地形图的分幅与编号 为了适应各种工程设计和施工的需要，对于大比例尺地形图，大多按纵横坐标格网线进行等间距分幅，即采用正方形分幅与编号方法。图幅大小如表25所示。图幅的编号一般采用坐标编号法。由图幅西南角纵坐标x和横坐标y组成编号，1:5000坐标值取至km，1:2000、1:1000取至0.1km,1:500取至0.01km。例如，某幅11000地形图的西南角坐标为x=6230km、y=10km，则其编号为6230.010.0。也可以采用基本图号法编号，即以1:5000地形图作为基础，较大比例尺图幅的编号是在它的编号后面加上罗马数字。例如，一幅1:5000地形图的编号为20-60，则其它图的编号见图217。还可以采用数字顺序编号法见图218。此课件下载可自行编辑修改，供参考！感谢您的支持，我们努力做得更好！
