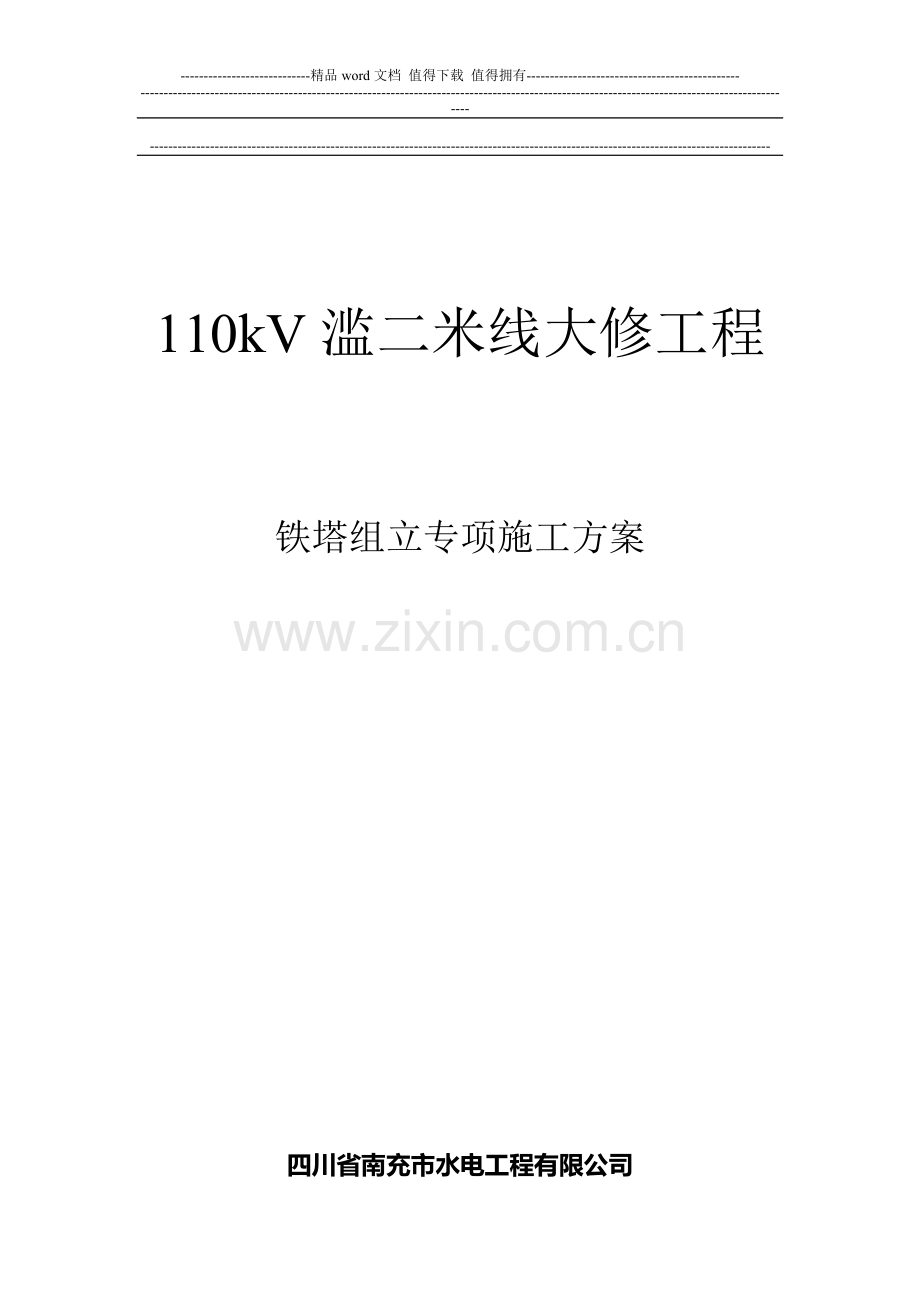

110kV滥二米线大修工程

铁塔组立专项施工方案

四川省南充市水电工程有限公司
2011-09-19
施工方案审核会签表
工程名称：110kV滥二米线大修工程

工程类型：大修
工程总费用：
编制人员：
2011年 月 日
工程（项目）责任部门：

审核人意见： 签名： 年 月 日
工程（项目）管理部门：

签名： 年 月 日
生产技术部：

签名： 年 月 日
安全监察部：

签名： 年 月 日
备注：
工程慨况：
本工程是110kV滥二米线96号杆改塔1基，型号为YJ22-23米，基础形式（3032）2腿、（2830）2腿；97号杆改塔1基，型号为789-23.7米，基础形式（2830）4腿；124号杆改塔1基，型号为YJ22-15米，基础形式（3032）2腿、（2830）2腿；162号杆改塔1基，型号为YJ22-15米，基础形式（3032）2腿、（2830）2腿。
本工程在进行施工时因停电时间较紧，且晚上要恢复送电，因此分成四个组进行施工，一个组负责一基铁塔的组立及拆除原水泥杆。因停电当天晚上不恢复送电，所以具体安排时间如下：
施工一队：
9月25日及26日对96号铁塔进行组立，断线压接及进行附件安装，并对原水泥杆进行拆除，在第二天恢复送电时间前必须完成工作。
施工二队：
9月25日及26日对97号铁塔进行组立，断线压接及进行附件安装，并对原水泥杆进行拆除，在第二天恢复送电时间前必须完成工作。
施工三队：
9月25日及26日对124号铁塔进行组立，断线压接及进行附件安装，并对原水泥杆进行拆除，在第二天恢复送电时间前必须完成工作。
施工四队：
9月25日及26日对162号铁塔进行组立，断线压接及进行附件安装，并对原水泥杆进行拆除，在第二天恢复送电时间前必须完成工作。
接地线挂设地点：在110kV滥二米线95号杆小号侧挂设接地线1组，在110kV滥二米线163号塔大号侧挂设接地线1组。
如果110kV二新线出现状况，需及时恢复110kV滥二米线送电，我施工队将采取下列措施：
1、在立塔过程中，如果110kV滥二米线需及时恢复送电，我施工队将不对影响送电的交叉材进行组装，并把已组装的塔材进行固定好；如果交叉材已组立好，则迅速拆除交叉材，以保证110kV滥二米线能正常运行送电。
2、在接到需恢复送电时，施工人员把影响送电的一切障碍清除后，立即通知施工人员拆除两端的接地线。确定现场工作人员全部撤离后方可汇报通知送电。
此段时间要求在一个小时内完成。
在组立铁塔及拆除水泥杆时须遵守以下原则：
（一）铁塔组立
（1）铁塔组装应紧密，交叉构件在交叉处有空隙时，应加相应厚度的垫片。螺帽拧紧后，螺栓头平面与构件间不得有间隙，螺杆应露出螺母，单帽不小于两个螺距，双帽的外侧一个可与螺母相平。
（2）螺栓的穿入方向应满足验收规范要求。当螺孔有偏差时，不得强行组装，在征得现场负责人的允许后，进行扩孔或重新打孔。扩孔或打孔时，严禁使用气割。
（3）本工程的直线塔脚钉一律装设在后右塔腿上，耐张塔脚钉装设在转角内侧，脚钉装设防盗碗防盗。其他防盗螺栓采用江浦产品。
（4）待基础强度达设计强度的70%时，方可进行分解组装铁塔工作，如采用整体立塔，则应待基础设计强度达到100%后方可进行。
（5）铁塔保护帽应用C10级细石混凝土浇制，其宽度与基础柱顶相同，高度为250mm。
（6）铁塔组立后其偏差不得大于下列尺寸：
根开：±5‰ ；迈步：1%；直线塔倾斜3‰；横线路位移：50mm；横担高差、3.5%。
（二）拆除水泥杆：
1、 旧导地线、砼杆拆除方案的原则：确保旧导地线放落地面、砼杆放倒后，不对电力、通讯线路、民用建筑等造成破坏；不影响公路、机耕道、人行通道等的正常通行；拆除的旧导地线、砼杆在转运途中的堆放场地不能影响公路、机耕道、人行通道等的正常通行。
2、拆杆施工，现场应设专人监护，防止无关人员进入施工现场，同时确保施工人员有足够的安全距离。本工程水泥Π杆采用倒落式方法拆除。拆除水泥杆前应先打好临时控制绳，在选定的倒落方向处挖好马槽，水泥杆拆除时倒落方向及左右两侧拉线不得剪断。
3、本工程水泥杆采用倒落式方法拆除。拆除水泥杆前应先打好临时控制绳，在选定的倒落方向处挖好马槽，水泥杆拆除时倒落方向及左右两侧拉线不得剪断。
(三)技术要求
1、现场人员必须正确佩戴好安全帽，塔上人员应拴好安全带、安全绳。非工作人员严禁在塔高范围内参观逗留。
2、每基塔在施工前均应根据实际地形，绘制好平面布置图，施工时应严格执行，未进行技术交底前不得擅自开工。施工现场应划出明确作业区，做到文明施工，作业区禁止外人进入。
3、施工场地必须留有安全通道，悬挂安全警示牌，材料分类堆放整齐。
4、高处作业人员必须系好安全带和腰绳，腰绳必须系在牢固的构件上，并不得低挂高用。施工过程中，应随时检查安全带是否拴牢。
5、高处作业人员在转移作业位置时不得失去保护，手扶的构件必须牢固。在大间隔部位或铁塔头部水平转移时，应使用水平绳；垂直转移时应使用速差自控器。
6、施工负责人是施工现场的指挥员，也是施工现场的安全第一责任人。现场的作业人员应在施工负责人指挥下进行，没有指挥员的命令，任何人不得有任何操作。施工负责人与塔上负责人员联络，信号统一、步调一致。
7抱杆垂直下方5米范围内不得有人，掉件正下方严禁人员通过或停留，塔上人员应站在塔身外侧是安全位置上。
8、拉绞磨尾绳应有防滑动措施，绞磨受力时，不得采用松尾绳方法卸荷。组塔现场施工负责人应掌握抱杆、绳索的受力情况，严格控制起吊重量。
9、绞磨应安置在合适的位置，以便于观察和操作，绞磨所在地应平整，距离基础通常在1.2倍塔高之外，绞磨机手必须经培训合格后才准操作。
10、提升抱杆时，抱杆腰绳操作人员应站在抱杆侧面。抱杆的倾斜度调整，一般应时抱杆顶部滑车对准被吊构件在塔身上的预定结构中心，以利于构件就位对接，抱杆倾角调好后应固定抱杆四方拉线。
11、提升抱杆时，两腰环间的垂直距离应尽可能大一些，以利于抱杆稳定；四根内拉线按预定长度成松弛状态绑在铁塔四根主材顶端的节点上，作为防抱杆倾倒的后备保护。
施工结束后，确定塔上无遗留物，接地拆除及施工人员全部撤离现场后才能汇报申请恢复送电。
