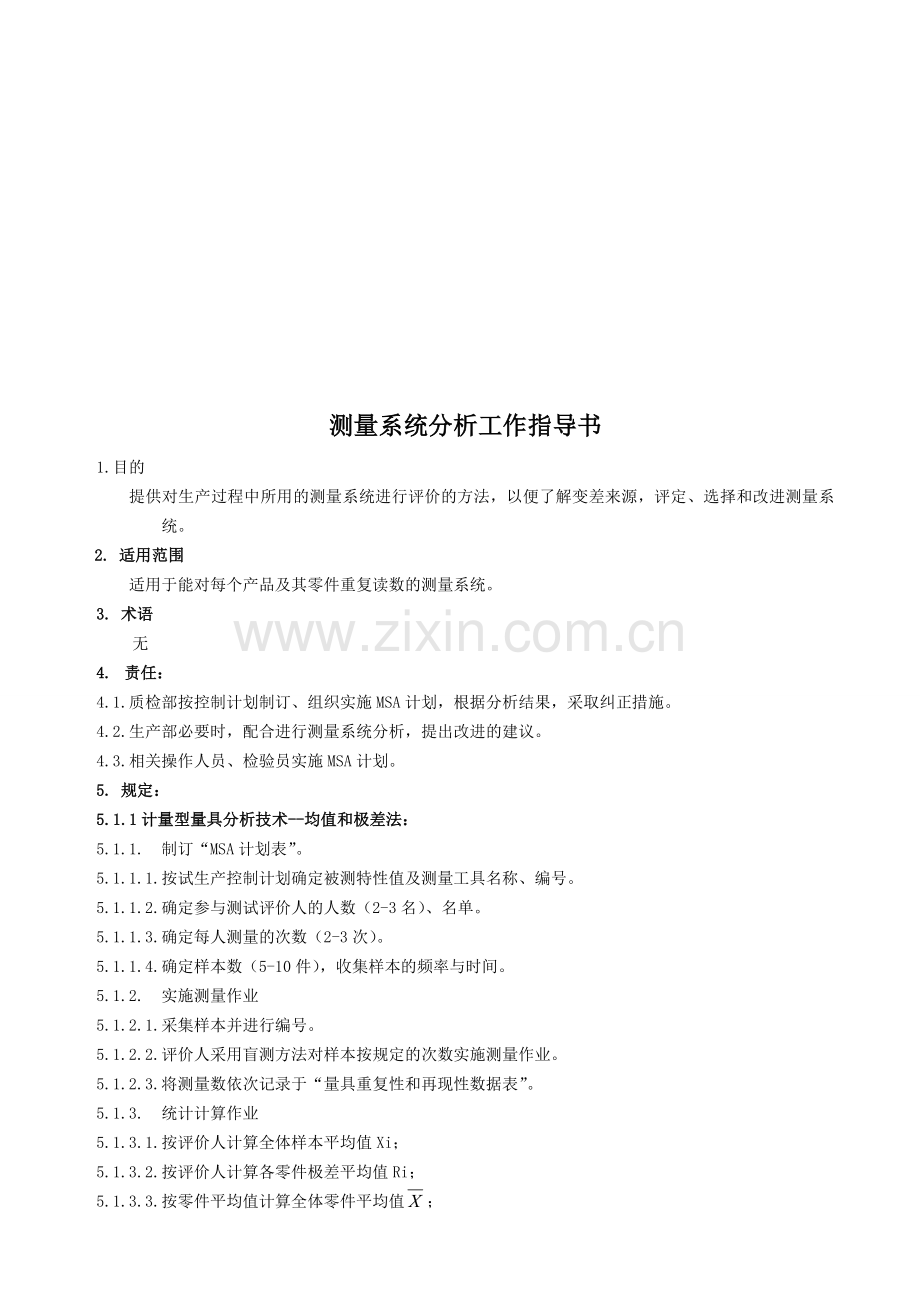

测量系统分析工作指导书
1.目的
提供对生产过程中所用的测量系统进行评价的方法，以便了解变差来源，评定、选择和改进测量系统。
2. 适用范围
适用于能对每个产品及其零件重复读数的测量系统。
3. 术语
无
4. 责任：
4.1.质检部按控制计划制订、组织实施MSA计划，根据分析结果，采取纠正措施。
4.2.生产部必要时，配合进行测量系统分析，提出改进的建议。
4.3.相关操作人员、检验员实施MSA计划。
5. 规定：
5.1.1计量型量具分析技术--均值和极差法：
5.1.1. 制订“MSA计划表”。
5.1.1.1.按试生产控制计划确定被测特性值及测量工具名称、编号。
5.1.1.2.确定参与测试评价人的人数（2-3名）、名单。
5.1.1.3.确定每人测量的次数（2-3次）。
5.1.1.4.确定样本数（5-10件），收集样本的频率与时间。
5.1.2. 实施测量作业
5.1.2.1.采集样本并进行编号。
5.1.2.2.评价人采用盲测方法对样本按规定的次数实施测量作业。
5.1.2.3.将测量数依次记录于“量具重复性和再现性数据表”。
5.1.3. 统计计算作业
5.1.3.1.按评价人计算全体样本平均值Xi；
5.1.3.2.按评价人计算各零件极差平均值Ri；
5.1.3.3.按零件平均值计算全体零件平均值；
5.1.3.4.按零件平均值计算全体极差p；
5.1.3.5.计算所有评价人平均极差之均值；
5.1.3.6.计算所有评价人零件平均值之极差DIFF；
5.1.3.7.计算重复性极差图的控制限；
5.1.3.8.将计算结果填入“量具重复性和再现性数据表”相应栏目中。
5.1.4. 重复性极差控制图分析作业
5.1.4.1.制作极差图。
5.1.4.2.检查极差图是否受控，若失控应调查识别失控点的不一致原因，并予以纠正重新制作极差图。
5.1.4.3.若被测特性值用于过程控制，检查分辨力，分辨力不足：
a. 3个以下极差在控制限内；
4个以下极差在控制限内，且1/4的极差为零；
5.1.4.4.若分辨力不足应更换测量工具。
……评价人每零件极差之均值；
A2 ……由评价人测量次数查控制图常数表。
5.1.5.2.制作均值图；
5.1.5.3.分析均值图：50%以上的点应在控制限之外，否则：
a.测量系统不足以检测零件间变差分辨力不足；
b.样本不能代表预期的过程变差。
5.1.6. 测量系统变差计算作业
5.1.6.1.将5.1.3统计计算作业的结果填入“量具重复性和再现性报
告”的公式，分别计算重复性—设备变差（EV），再现性—
评价人变差（AV）,重复性和再现性（R&R）—零件变差（PV）.
变差在总变差（TV）中所占的百分比。
5.1.6.2.将计算结果填入“量具重复性和再现性报告”。
5.1.7. 量具重复性和再现性分析作业。
5.1.7.1.%R&R＜10% 测量系统可以接受；
a. 10%≤%R&R≤30% 根据应用的重要性、量具成本、维修的费用等,可能是可接受的。
b. %R&R＞30% 测量系统需要改进，进行各种分析检查，发现问题，改进测量系统。
5.1.7.2.若EV（重复性）＞AV（再现性），原因可能是：
a. 仪器需要维护；
b. 量具应重新设计来提高刚度；
c. 夹紧和检验点需要改进；
d. 在过大的零件内变差。
5.1.7.3.若EV（重复性）＜AV（再现性），原因可能是：
a. 评价人需要更好的培训如何使用量具仪器和读数；
b. 量具刻度盘上的刻度不清楚
c. 需要某种夹具帮助评价人提高使用量具的一致性。
5.1.7.4.将分析的结论填写在“量具重复性和再现性报告”中。
5.1.8. 测量系统数据分级数量评价：
分级数=×1.41
取整数部分。
分级数≥5，则可用于过程控制。
分级数=2，则等效于计数型数据。
5.1.5. 零件评价人均值图分析作业
5.1.5.1.计算均值图控制限：UCL=+A2
LCL=-A2
式中：UCL均值图上控制限； UCL 均值图下控制限；
被测零件总平均值（代表零件变差及测量变差）；
5.2. 计数型量具分析技术—小样法
5.2.1. 制作MSA计划表
5.2.1.1.按试生产计划确定被测特性及测量工具的名称、编号。
5.2.1.2.确定参与测试评价人的人数（一般2人）、名单。
5.2.1.3.确定测量的次数：每人2次。
5.2.1.4.确定样本数20件，收集样本的频次与时间。
5.2.2. 实施测量作业
5.2.2.1.采集样本并进行编号；
5.2.2.2.评价人采用盲测方法，对样本按规定的次数实施测量作业，把各个零件与某些指定限值相比较。如果
满足限值则接受该零件，否则拒收。
5.2.3 计数型测量系统小样法分析
5.2.3.1 如果所有的测量结果（每个零件四次）一致则接受该量具否则应改进或重新评价该量具。如果不能改进该量具，则不能被接受并找到一个可接受的替代测量系统。
5.2.3.2.将分析结果记录于“计数型量具研究（小样法）报告”。
5.3. MSA作业时机
1.3.1. APQP试生产阶段，可在初始过程能力研究前进行。
1.3.2. 批量生产中每年测定一次。
5.3.3. 顾客有要求时。
6. 其它适用资料
6.1 《测量系统分析手册》
7. 存档文件
7.1. 量具重复性和再现性数据报告。
7.2. 量具重复性和再现性报告。
7.3. 计数型量具研究报告（小样法）。
