干式变压器安装方案.doc

华电顺德电厂一期3×59MW工程 干式变压器施工技术方案

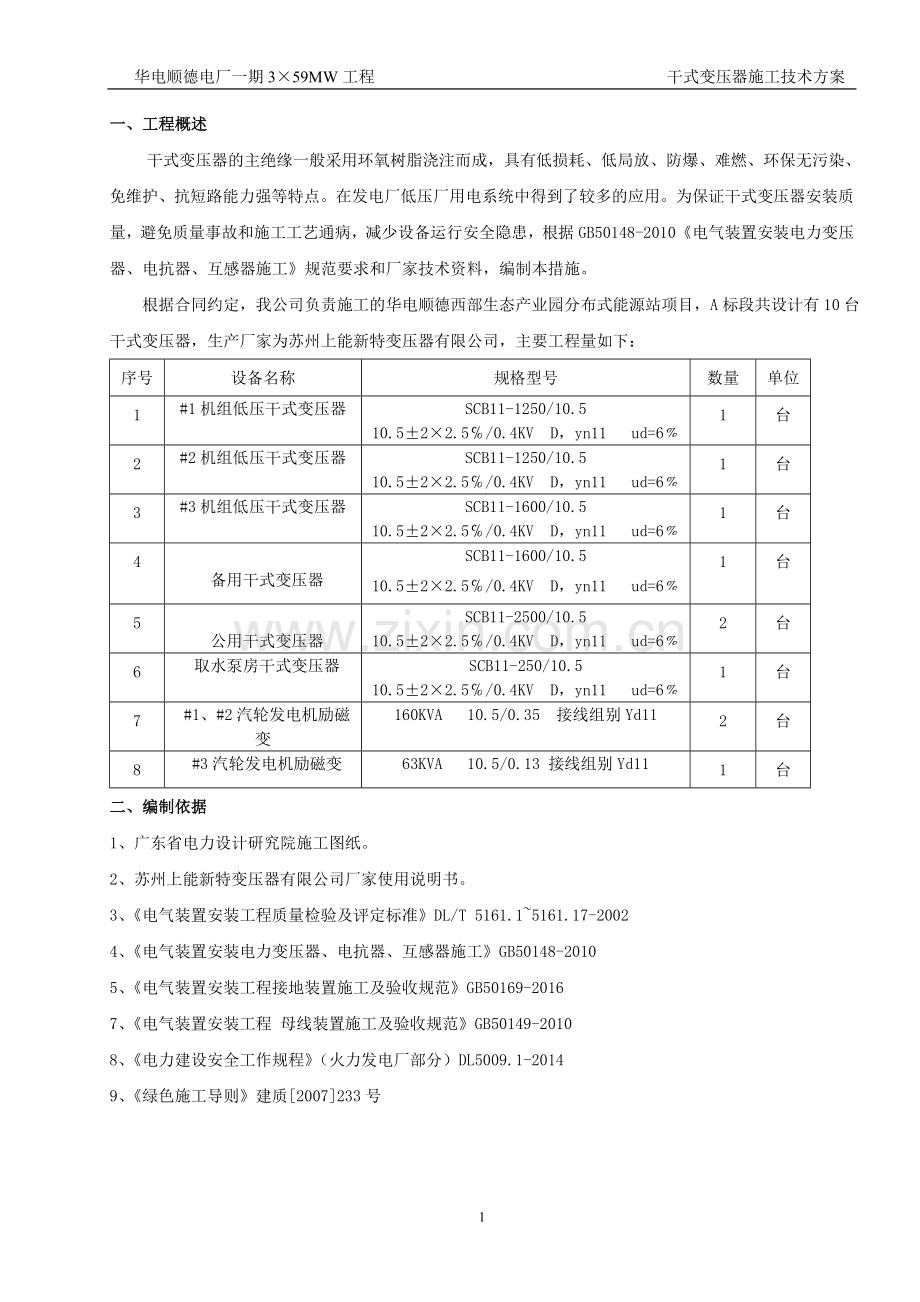

一、工程概述
干式变压器的主绝缘一般采用环氧树脂浇注而成，具有低损耗、低局放、防爆、难燃、环保无污染、免维护、抗短路能力强等特点。在发电厂低压厂用电系统中得到了较多的应用。为保证干式变压器安装质量，避免质量事故和施工工艺通病，减少设备运行安全隐患，根据GB50148-2010《电气装置安装电力变压器、电抗器、互感器施工》规范要求和厂家技术资料，编制本措施。
根据合同约定，我公司负责施工的华电顺德西部生态产业园分布式能源站项目，A标段共设计有10台干式变压器，生产厂家为苏州上能新特变压器有限公司，主要工程量如下：
序号
设备名称
规格型号
数量
单位
1
#1机组低压干式变压器
SCB11-1250/10.5
10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪
1
台
2
#2机组低压干式变压器
SCB11-1250/10.5
10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪
1
台
3
#3机组低压干式变压器
SCB11-1600/10.5
10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪
1
台
4

备用干式变压器
SCB11-1600/10.5
10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪
1
台
5

公用干式变压器
SCB11-2500/10.5
10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪
2
台
6
取水泵房干式变压器
SCB11-250/10.5
10.5±2×2.5℅/0.4KV D，yn11 ud=6﹪
1
台
7
#1、#2汽轮发电机励磁变
160KVA 10.5/0.35 接线组别Yd11
2
台
8
#3汽轮发电机励磁变
63KVA 10.5/0.13 接线组别Yd11
1
台
二、编制依据
1、广东省电力设计研究院施工图纸。
2、苏州上能新特变压器有限公司厂家使用说明书。
3、《电气装置安装工程质量检验及评定标准》DL/T 5161.1~5161.17-2002
4、《电气装置安装电力变压器、电抗器、互感器施工》GB50148-2010
5、《电气装置安装工程接地装置施工及验收规范》GB50169-2016
7、《电气装置安装工程 母线装置施工及验收规范》GB50149-2010
8、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014
9、《绿色施工导则》建质[2007]233号

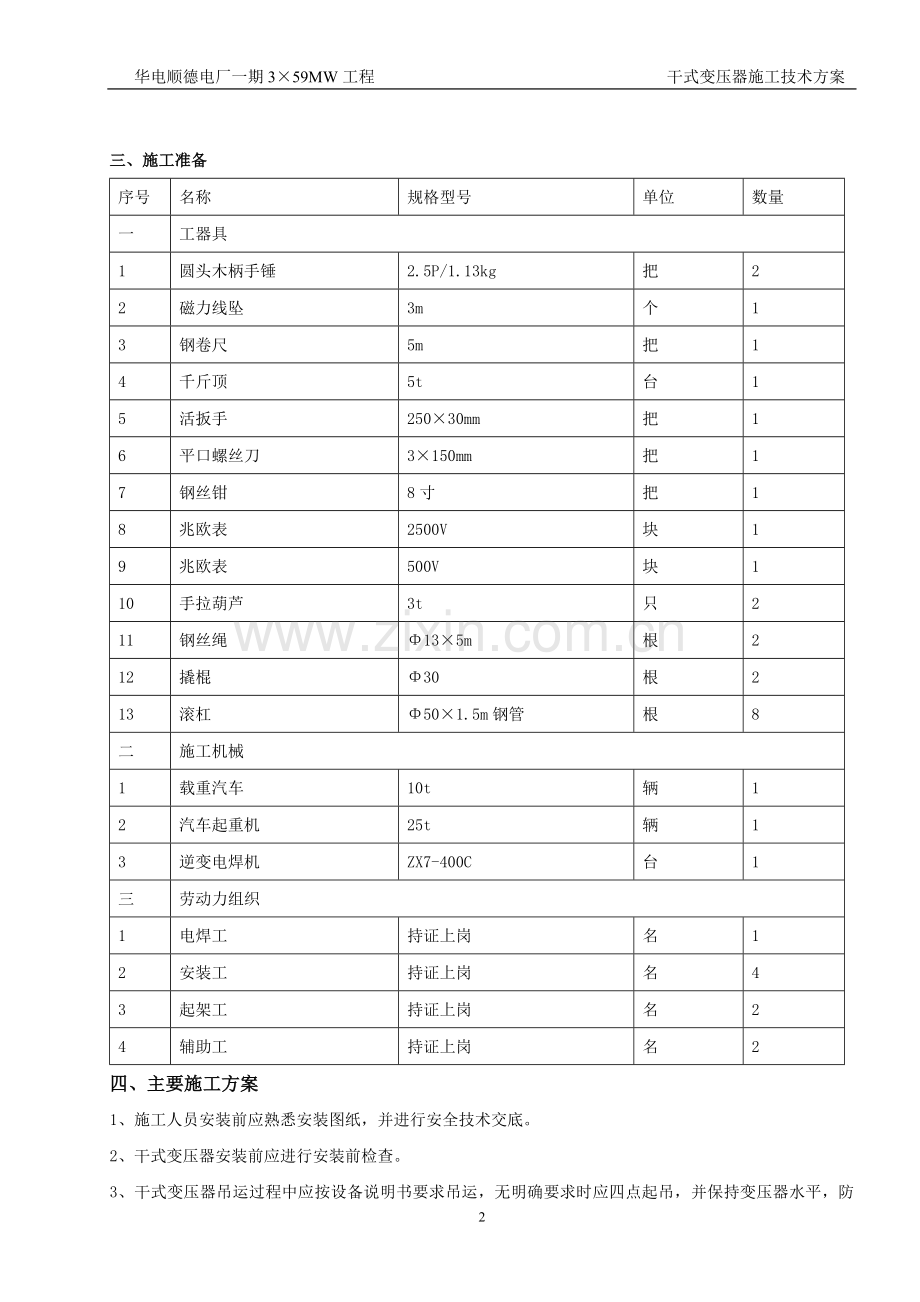

三、施工准备
序号
名称
规格型号
单位
数量
一
工器具
1
圆头木柄手锤
2.5P/1.13kg
把
2
2
磁力线坠
3m
个
1
3
钢卷尺
5m
把
1
4
千斤顶
5t
台
1
5
活扳手
250×30mm
把
1
6
平口螺丝刀
3×150mm
把
1
7
钢丝钳
8寸
把
1
8
兆欧表
2500V
块
1
9
兆欧表
500V
块
1
10
手拉葫芦
3t
只
2
11
钢丝绳
Φ13×5m
根
2
12
撬棍
Φ30
根
2
13
滚杠
Φ50×1.5m钢管
根
8
二
施工机械
1
载重汽车
10t
辆
1
2
汽车起重机
25t
辆
1
3
逆变电焊机
ZX7-400C
台
1
三
劳动力组织
1
电焊工
持证上岗
名
1
2
安装工
持证上岗
名
4
3
起架工
持证上岗
名
2
4
辅助工
持证上岗
名
2
四、主要施工方案
1、施工人员安装前应熟悉安装图纸，并进行安全技术交底。
2、干式变压器安装前应进行安装前检查。
3、干式变压器吊运过程中应按设备说明书要求吊运，无明确要求时应四点起吊，并保持变压器水平，防止吊运过程中造成铁芯和夹件变形。
4、带罩箱的干式变压器安装前应核对出线位置是否与盘柜母线位置相对应。
5、变压器罩箱的安装标准按照《电气装置安装工程盘、柜及二次回路接线施工及验收规范》中关于盘柜安装要求执行。
五、工艺流程
施工准备
变压器安装
母线安装
检查验收
变压器运行

工艺流程
要求与标准
一、施工准备
1、开箱检查
开箱检查应有业主专工、生产厂家、设备保管单位、监理和施工单位电气专业人员参加。

1、变压器型号、规格、数量符合图纸要求，带罩箱的干式变压器出线位置与盘柜母线位置对应。
2、检查变压器安装附件齐全，绝缘子光滑无裂纹，铭牌及接线标示齐全清晰。
3、检查变压器铁芯无变形，坚固件坚固良好，铁芯对地绝缘良好且只有一点接地。
4、检查绕组绝缘良好，用2500V兆欧表检查线圈绝缘应大于10MΩ。
5、检查变压器引出线绝缘良好，裸露部分间距符合安全距离要求且无毛刺尖角。
6、检查变压器出厂资料齐全。
2、准备8根Φ50长1.5m左右钢管作滚杠。

3、土建交接验收
检查土建已具备安装条件并办理交接签证。

1、屋顶、楼板、门窗等均已施工完毕，并且无渗漏，变压器安装后不能再进行施工的装饰工作应全部结束。预留设备吊装口在设备进入配电室后及时封墙。
工艺流程
要求与标准

2、室内地面的基层施工完毕，并在墙上标出地面
标高。
3、基础槽钢安装牢固，变压器轨道与变压器轨距误差不大于5mm。预留电缆进线孔符合设备要求。
二、变压器安装
1、变压器吊装运输

1、运输过程可靠封车，严禁人货同车。上下坡道及倾斜的路面应有防止设备移动的措施。运输过程中变压器倾斜度不得大于30°。
2、变压器吊装时，应同时使用器身上的四个吊环起吊，起吊钢丝绳之间的夹角不得大于60°。
2、变压器就位
①用滚杠将变压器移动至安装位置附近。

②用撬棍移动变压器至准确安装坐标位置。

1、移动时人力应充足，统一指挥，用力均匀一致。

1、变压器箱体与盘柜前面应平齐，与配电盘柜体靠紧，不应有缝隙。
2、变压器箱体与盘柜体间缝隙不大于1mm。
3、将变压器底座与基础槽钢固定。
1、使用电焊焊接固定，焊接固定点长度不小于40mm。每台变压器至少固定4个点，每个点应分布在变压器轨道的不同位置。
4、把温控器安装固定好，并连好与变压器间连线。
温控器应固定牢固、可靠。
5、检查安装变压器冷却风机。

冷却风机安装牢固，出风口无杂物，风机转向正确。
6、检查连接变压器接地。
1、变压器本体及外壳接地良好，连接牢固。
2、变压器风机、温控仪及可开启门用软导线可靠接地，且导通良好。
四、母线安装
1、检查厂家供货母线规格、数量符合图纸设计要求。

1、母线搭接面应光滑、平整。
2、相序标识清晰正确。
工艺流程
要求与标准
2、连接母线
1、母线接合面应均匀涂抹电力复合脂。
2、紧固螺栓为镀锌件，平垫、弹簧垫齐全，规格、数量符合规范要求。
3、用力矩扳手检查螺栓紧固力矩符合规范要求。
4、螺栓长度一致，宜露出螺母2～3扣。
5、母线固定金具及支柱绝缘子应紧固。
3、安装零序电流互感器，并用扁钢将变压器中性点接地。
1、零序电流互感器安装在变压器中性点与接地点之间，并应固定牢固。
2、扁钢一端与接地网连接，一端与零母线用螺栓固定。扁钢母线与铜母线接合面应搪锡。
3、中性点接地引下后，需有两根接地引线与主接地网的不同干线连接，接地线规格应符合设计要求。
五、检查验收
1、变压器本体检查。
变压器检查应通知业主、监理及工程部质检人员，并及时办理签证。

检查所有紧固件、连接件是否松动，并重新紧固一次。

2、检查变压器通风情况良好，风机转向正确。

1、检查风机，温控设备以及其它辅助器件能否正常运行。对三相电源风机，应注意其转向，风机正常转向时，风从线圈底部向上吹入线圈，否则就为反转。
3、检查分接片在相应的分接位置。
1、无设计要求时，应位于中间位置。
4、用兆欧表检查绝缘电阻。

1、对照安装前开箱检查时测试的电阻值，绝缘电阻不得有明显降低。
六、变压器运行
1、变压器运行前检查

1、变压器投运前，应根据变压器铭牌和分接指示牌将分接片调到合适的位置。
2、变压器有温度控制器时，应首先调试温度控制器，在温控和温显正常后，先将变压器投入运行，
工艺流程
要求与标准

然后投入温控器。
2、变压器运行
1、变压器投运前应在现场准备相应的消防器材。
2、变压器应在空载时合闸投运。按规范要求进行五次空载全电压冲击合闸，第一次受电后带电时间不少于10min，冲击合闸不应引起保护装置动作。
3、变压器运行声音正常，保护装置投入正确可靠。
4、变压器正常运行24小时后组织验收，并及时办理带电试运签证。
六、施工注意事项
1、土建专业达到移交条件后方可进行安装。
2、基础制作前应向厂家索取变压器轨距图，对照设计图纸一致后方可进行安装。
3、中性点接地应两点引至主接地网的不同干线。
4、中性点接地引下线应在变压器与零序CT之后，并刷黄绿标志漆，扁钢与母线搭接面应搪锡。
5、变压器母线连接时，母线不得受力。必须使用镀锌螺栓，并有锁紧装置。
6、变压器本体应有两点接地。
7、中性点接地系统的变压器，在运行前中性点必须接地。
七、绿色施工措施
1、环境因素辨识
序号
作 业
活 动
环境因素
是否为重要环境因素
控制措施
责任人
1
机 械
使 用
噪声污染及废气排 放
否
佩戴电焊防护面罩，施工完及时清洗手脸
李庆波
2
机 械
使 用
电的消耗
否
焊机、切割机等随用随开，不用时及时关闭电源
李庆波
3
材 料
使 用
焊条头、焊渣、包装纸下脚料的废弃
否
施工完毕后及时分类回收到指定类别回收点
李庆波
4
焊 口
防 腐
油漆泄漏
是
倒完油漆后及时封闭漆桶
李庆波
5
检查
测量
万用表等仪器电池的废弃
是
按规定回收到危险废弃物回收点
李庆波

2、节能注意事项
2.1、运输变压器时根据作业需要及时关闭汽车发动机，降低燃油消耗。
2.2、施工电器、电焊机等不使用时及时停掉电源，杜绝施工电器、机械长时间空载造成的电量消耗。
2.3、施工垃圾分类回收，提高重复利用率。
八、质量保证措施
1、质量通病及其预防措施
1.1成品受污染或破坏。
形成原因
应对措施
1、罩箱门敞开不关。
1、每次施工完后均将罩箱门关闭。
2、成品保护措施不完善。
1、在设备脆弱部位贴警示标牌。
2、加强防护，可使用塑料布、包装板或石棉布包裹，起到防尘、防水、防盗或防火的作用。
3、施工人员成品保护意识不强。
1、加强培训。
2、严肃成品破坏考核纪律。
3、加强巡视，及时报告、及时完善。
工艺标准：做好成品防护措施，免受二次污染。
1.2母线螺栓紧固力矩不合适，露丝长度不统一。
形成原因
应对措施
1、技术要求不明确。
1、技术交底中明确各规格螺栓紧固力矩、螺
栓穿装方向、露丝长度等技术要求。
2、施工人员操作不当、责任心不强。
1、施工人员使用力矩扳手按要求紧固螺栓。
2、加强施工人员质量意识培训。
3、加强验收、落实各级质量责任、严肃质量考核纪律。
工艺标准：母线螺栓紧固力矩适当，安装规范，配件齐全，露丝长度2-3丝。
九、强制性条文
1、《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-2010
1.1、4.12.1变压器、电抗器在试运行前，应进行全面检查，确认符合条件时方可投入试运行。检查项目应包含以下内容和要求：
5、变压器中性点接地引出后，应有两根接地引线与主接地网的不同干线连接，其规格应满足设计要求。
6、铁芯和夹件的接地引出套管、套管的未屏接地应符合产品技术文件的要求；电流互感器备用二次线圈端子应短接接地；套管顶部结构的接触及密封应符合产品技术文件的要求。
1.2、4.12.2 变压器、电抗器试运行时应按下列规定项目进行检查：
1 中性点接地系统的变压器，在进行冲击合闸时，其中性点必须接地。
2、《电气装置安装工程接地装置施工及验收规范》GB50169-2016
2.1、3.0.4电气装置的下列金属部分，均必须接地：
1 电气设备的金属底座、框架及外壳和传动装置。
4 互感器的二次绕组。
3、《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2014全文
十、安全文明施工措施
1、施工人员接受安全教育考试持证上岗，并接受安全技术交底。
2、进入施工现场，正确佩戴安全帽，严禁酒后进入施工现场。
3、设备运输时，应用棕绳可靠封车，严禁人货同车。
4、施工所用工器具应经检验合格，并有合格标签。
5、变压器安装完毕，配电室应关好门、窗，并上锁。
6、变压器运输及吊装必须由专业人员指挥。
7.变压器投入运行后，禁止触摸变压器主体，以防事故发生。
8.变压器的试验、安装、维护必须专业人员承担。

十一、危害辨识、风险分析和预防措施
序号
作业
活动
危害
因素
可能导致
事故
是否为重大危害因素
预防措施
责任人
1
施工
准备
开箱时操作
不当
易损坏
设备
是
设备开箱时，动作要柔缓，严禁撬棍触及设备。
李庆波
包装箱上钉子未清理
钉子
扎伤脚
否
包装箱拆除后应及时清理干净。
2
变压器运输
1、运输中捆绑不牢。
2、人力不足
3、起重人员操作及起重工具使用不当
1.运输中设备碰撞。
2.移动时，人员挤伤砸脚。
3.吊装中损坏设备。
是
1、运输中用棕绳牢固、可靠封车
2、人力充足，统一指挥。
3、使用合格的起重工和操作工具操作。

李庆波
3
变压器安装
1.脚下孔洞。

2.电焊时焊花飞溅。

3.易燃物处理不当
1.落物

2.高空坠落

3.伤人火灾
是
1.熟悉周围环境，确认所有孔洞已盖好方可施工。2.孔洞盖板应有醒目的标志孔洞遮盖物影响施工需移开时，应派专人监护，施工完毕立即恢复。
3.电焊施工时，戴好防护面具及防护手套。远离易燃物。
李庆波
