第15讲 动态电路分析
【知识点】：
1．欧姆定律的应用：
① 同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I）
②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）
③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）
2．电阻的串联有以下几个特点：（指R1，R2串联）
① 电流：I=I1=I2（串联电路中各处的电流相等）
② 电压：U=U1+U2（总电压等于各处电压之和）
③ 电阻：R=R1+R2（总电阻等于各电阻之和）如果n个阻值相同的电阻串联，则有R总=nR
④分压作用
⑤ 比例关系：电流：I1∶I2=1∶1
3．电阻的并联有以下几个特点：（指R1，R2并联）
① 电流：I=I1+I2（干路电流等于各支路电流之和）
② 电压：U=U1=U2（干路电压等于各支路电压）
③ 电阻：（总电阻的倒数等于各并联电阻的倒数和）如果n个阻值相同的电阻并联，则有 1/R总= 1/R1+1/R2
④ 分流作用：I1：I2=1/R1：1/R2
⑤ 比例关系：电压：U1∶U2=1∶1
【知识点透析】
动态电路在中考中一定有一个题，可能是选择，也可能是填空
【精讲例题】
1.在如图1所示的电路中，闭合开关，将滑动变阻器的滑片P由a滑到b，下列说法正确的是
A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大
C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变小

2．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中

A．滑片P是向左滑动的 B．电压表V的示数逐渐变小
C．电流表A的示数逐渐变小 D．电流表A与A1的示数差逐渐变小
3．如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右移动时 ( )

A．电流表示数变大 B．电压表示数变小 C．小灯泡亮度不变 D．电压表示数不变
（例4图）
4如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”)

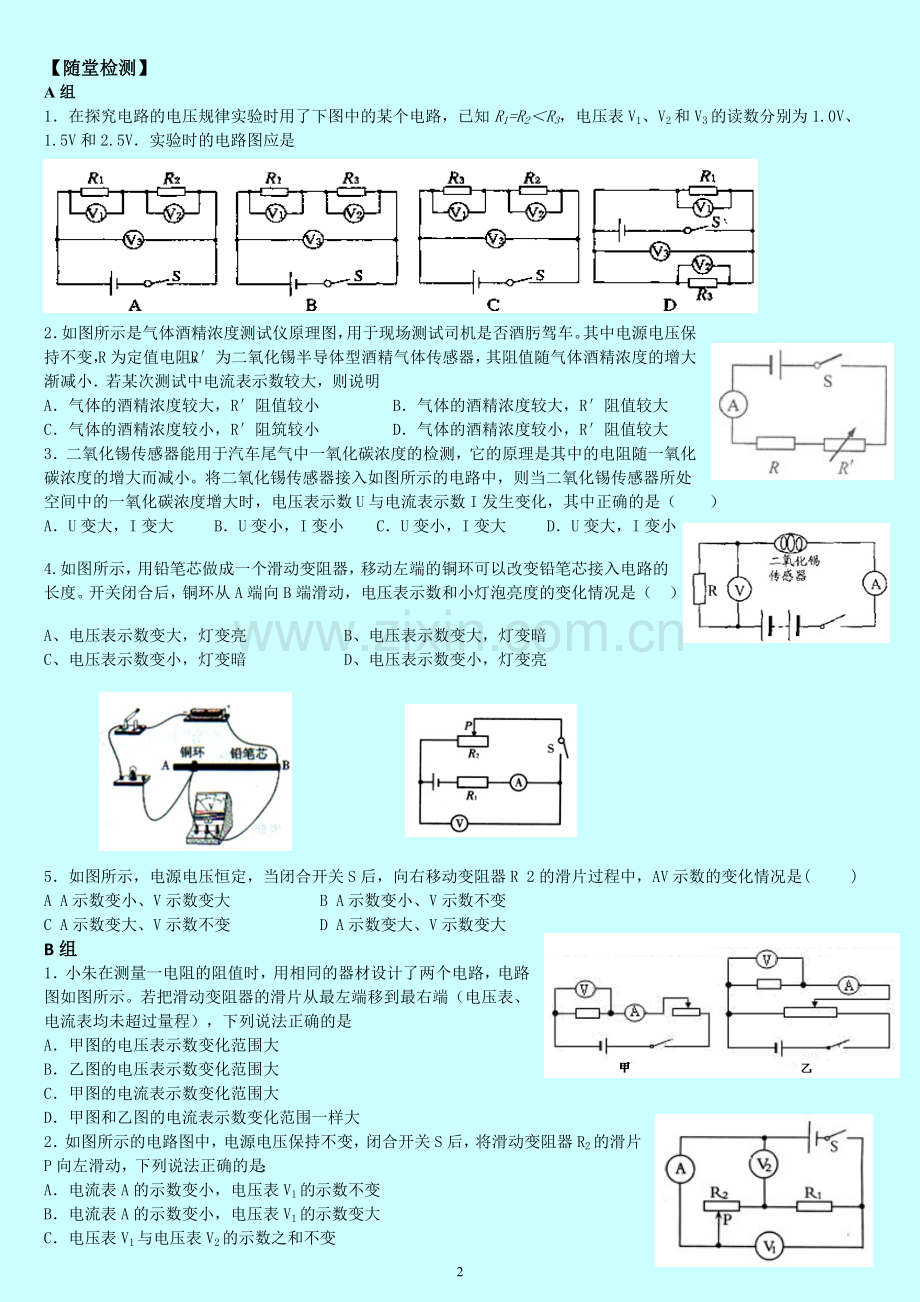

【随堂检测】
A组
1．在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是

2．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明
A．气体的酒精浓度较大，R′阻值较小 B．气体的酒精浓度较大，R′阻值较大
C．气体的酒精浓度较小，R′阻筑较小 D．气体的酒精浓度较小，R′阻值较大
3．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（　　）
A．U变大，I变大 B．U变小，I变小 C．U变小，I变大 D．U变大，I变小
4.如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜环从A端向B端滑动，电压表示数和小灯泡亮度的变化情况是（ ）
A、电压表示数变大，灯变亮 B、电压表示数变大，灯变暗
C、电压表示数变小，灯变暗 D、电压表示数变小，灯变亮

5．如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R 2的滑片过程中，AV示数的变化情况是( )
A A示数变小、V示数变大 B A示数变小、V示数不变
C A示数变大、V示数不变 D A示数变大、V示数变大
B组
1．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是
A．甲图的电压表示数变化范围大
B．乙图的电压表示数变化范围大
C．甲图的电流表示数变化范围大
D．甲图和乙图的电流表示数变化范围一样大
2．如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是：
A．电流表A的示数变小，电压表V1的示数不变
B．电流表A的示数变小，电压表V1的示数变大
C．电压表V1与电压表V2的示数之和不变
D．电压表V2与电流表A的示数之比不变
3．如图4 所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）

A．电压表的示数变小 B．电流表的示数变小
C．电压表和电流表示数的比值变小 D．电压表和电流表示数都变大
4．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么
A．传感器的电阻越大 B．通过传感器的电流越小
C．电压表的示数越大 D．传感器两端的电压越大
5.如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是

A、电压表V示数变小 B、电流表A1示数变大
C、电流表A2示数变大 D、电流表A1示数变小
6．如图3所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则

A．通过灯L的电流变小，变阻器两端的电压变小
B．通过灯L的电流变大，变阻器两端的电压变大
C．灯L两端的电压变小，通过变阻器的电流变小
D．灯L两端的电压变大，通过变阻器的电流变小
7．在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在 A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数。接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是
A．电压表示数大于2V，应将滑片P向左滑 B．电压表示数大于2V，应将滑片P向右滑
C．电压表示数小于2V，应将滑片P向左滑 D．电压表示数小于2V，应将滑片P向右滑
8．如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2都闭合，两灯正常发光；当S2断开时，电压表、电流表示数变化情况是
A．电压表示数不变，电流表示数不变
B．电压表示数变小，电流表示数不变
C．电压表示数不变，电流表示数变小
D．电压表示数变大，电流表示数变大
C 组
2(2012淮安)如图所示的电路，开关s闭合后，滑动变阻器滑片P向右滑动的过程中，有关电流表、电压表的读数以及灯泡亮度的变化，下列说法中正确的是（　　）
A． 电流表的读数变大，电压表的读数变小，灯泡变暗
B． 电流表的读数变小，电压表的读数变大，灯泡变亮
C． 电流表、电压表的读数都变小，灯泡变暗
D． 电流表、电压表的读教都变大，灯泡变亮
3 (2102眉山)如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（　　）

A． 电流表示数变大，电压表与电流表示数之比变大
B． 电流表示数变小，电压表与电流表示数之比不变
C． 电流表示数变大，电压表与电流表示数之比不变
D． 电压表示数变大，电压表与电流表示数之比变大
4（12赤峰）如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表和电压表的示数变化叙述正确的是（ ）
A、电流表示数变大，电压表示数变大 B、电流表示数变大、电压表示数变小
C、电流表示数变小、电压示数变小 D、电流表示数变小、电压表示数变大

5（12娄底）高速公路收费站于开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）
A．称重表相当于一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大
6（12泉州）如图5所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时
A.电路上电阻增大，电流减小 B.电路上电阻增大，电流增大
C.电路上电阻减小，电流减小 D.电路上电阻减小，电流增大
7（12连云港）在图示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是
A．电流表A1示数变大，电流表A示数也变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数不变，电流表A示数变大
D．电流表A1示数不变，电流表A示数变小
8（12泰安）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是（ ）
A.电流表的示数变大 B.电压表的示数变大
C.电压表与电流表示数的比值不变 D.电压表示数变大，电流表示数变小

9（12扬州）如图所示的电路中，电源电压恒定，当开关S闭合时（ ）

A．V示数变小，A示数变大 B．V示数变大，A示数变小
C．V示数不变，A示数变小  D．V示数不变，A示数变大
【随堂检测】
15（12烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是
A.A的示数变小，V1的示数不变，V2的示数变小
B.A的示数变大，V1的示数变大，V2的示数变小
C.A的示数变小，V1的示数不变，V2的示数变大
D.A的示数变大，V1的示数变小，V2的示数变大
19（12黑河）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将 ，电压表的示数将 。（选填“变大”、“变小”或“不变”）
20（12年凉山）两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过　　A；将它们并联后接入电路使用，那么电路两端的电压不能超过　　V．
22（12成都）如图12所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将________，电压表示数将___________。(填“变大”、“不变”或“变小)
