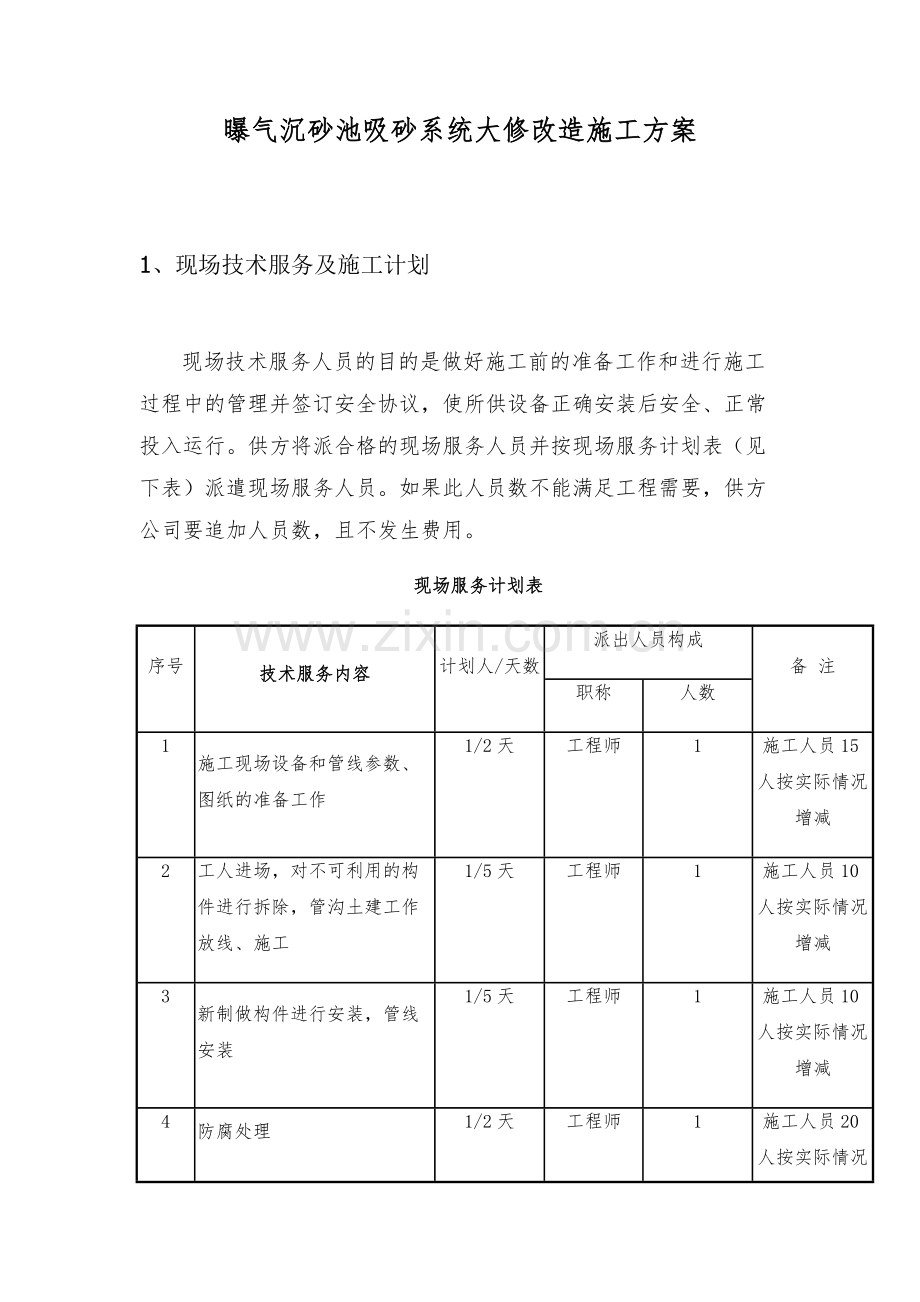

潍坊中泰环保施工方案.docx_第1页
第1页 / 共12页
潍坊中泰环保施工方案.docx_第2页
第2页 / 共12页
潍坊中泰环保施工方案.docx_第3页
第3页 / 共12页
潍坊中泰环保施工方案.docx_第4页
第4页 / 共12页
潍坊中泰环保施工方案.docx_第5页
第5页 / 共12页
点击查看更多>>
资源描述

1、曝气沉砂池吸砂系统大修改造施工方案1、现场技术服务及施工计划现场技术服务人员的目的是做好施工前的准备工作和进行施工过程中的管理并签订安全协议,使所供设备正确安装后安全、正常投入运行。供方将派合格的现场服务人员并按现场服务计划表(见下表)派遣现场服务人员。如果此人员数不能满足工程需要,供方公司要追加人员数,且不发生费用。现场服务计划表序号技术服务内容计划人/天数派出人员构成备 注职称人数1施工现场设备和管线参数、图纸的准备工作1/2天工程师1施工人员15人按实际情况增减2工人进场,对不可利用的构件进行拆除,管沟土建工作放线、施工1/5天工程师1施工人员10人按实际情况增减3新制做构件进行安装,管

2、线安装1/5天工程师1施工人员10人按实际情况增减4防腐处理1/2天工程师1施工人员20人按实际情况增减5调试运行1/1天工程师1施工人员4人按实际情况增减现场服务人员将具有下列资质:(1)遵守法纪,遵守现场的各项规章和制度;(2)有较强的责任感和事业心,按时到位;(3)了解合同设备的设计,熟悉其结构,有相同或相近机组的现场工作经验,能够正确地进行现场指导;(4)身体健康,适应现场工作的条件。(5)现场服务人员的职责(6)现场服务人员的任务主要包括设备催交、货物的开箱检验、设备质量问题的处理、指导安装和调试、参加试运和性能验收试验。二、技术交底及质量要求1、电器控制所有用电设备采用PLC自动、

3、手动转换控制模式,优点是:a 、自动化程度高,能够完全无人置守,减少了用工,减轻了操作劳动强度。b 、用电器的定时开关减少了用电量,并且减少部分设备的磨损。增加部分设备的寿命。2、安装、电缆敷设(1)电气设备1)电缆类型的选择测量、控制和动力回路的电缆,电线的线芯材质为铜芯。所有电缆的绝缘及护套采用低卤素的阻燃绝缘电缆材料,在高温时没有毒气放出。控制盘、柜、箱、架等内部的连接线将选用铜芯绝缘电线,需经插件的连接线将采用同种材料的软线。有抗干扰要求的线路,将采用屏蔽电缆或屏蔽电线。 绝缘和护套为阻燃型,重要电缆采用耐火型。阻燃塑料绝缘导线和电缆的试验标准为IEC3323,A类。在环境温度大于65

4、的场所,将采用耐热电缆及导线。控制回路的线芯截面为1.5mm2,测量回路的线芯截面至少将不小于0.8mm2,插件的接线将采用多股软线。允许将两根线芯合并作一根使用,这由回路通流量及电压降等要求。控制电缆一般不超过24芯。单根电缆的实用芯超过6芯时,至少将予留2根以上备用芯,但两根及以上电缆起止点相同时,可不必在每根电缆中留备用芯。电源电缆载流量依照设备负荷、导体材料、绝缘材料允许发热值、安装方式和环境温度等因素确定。绝缘水平根据系统电压和接地方式选择。2)电缆合并起点和止点相近的电缆可合并选用多芯电缆控制盘、柜内两侧的端子引出线,不直接合并为一根电缆引出,必要时将利用盘内端子转弱信号及低电平信

5、号,特别是需抗干扰的信号将不与强电回路合用一根电缆或敷设在同一保护管内。3)电缆通道电缆通道将满足以下原则: 路径尽量短,并保证足够的断面。 路径将避开吊装孔,防爆门及易受机械损伤的区域。与热管道平行敷设时,距热管道保温层外表的净距将不小于500mm;交叉敷时,将不小于200mm。电缆托架电缆管(a) 一般原则: 电缆托架、就地盘柜箱、接线盒到就地设备、一次元件的各种电线、补偿导线、电缆应敷设在保护管内。保护管内径将为导线、电缆外径的1.52倍。 电缆管截面将按所穿的电缆数量和电缆截面考虑。直流电缆和连续通电的电源电缆(如从配电屏到开关盘及其他电屏的馈线电缆)将经专用管道(交直流分开)。 在电

6、缆穿墙、穿楼板及进入盘、柜的孔洞处,将设置保护框架或保护管。保护管管口将光滑或带护套。建筑物内的电缆管道将隐蔽敷设在建筑物墙内、天花板上或楼板中。 所有金属电缆管将保证电气上的连续性并接地。(b) 露天电缆管: 露天电缆管将采用镀锌钢或铝材料,其接头也将采用相同材料。 若经过腐蚀性场区,将采用耐腐蚀的特殊管材。 单相电源及其他不适合采用钢材料电缆管道的地方,将采用铝管或非金属管。 为了防止振动、胀缩、拉动等将在电缆管与设备连接处采用软金属材料制成的伸缩节伸缩节将尽可能短。(c) 直埋电缆管:采取机械保护措施,防止施工及运行期间车辆通过辗坏。2、设备及构件(1)设备的涂漆符合JB/T4297的规

7、定。(2)设计制造标准:为使设备适应运行工况,将最低限度地符合下列标准的规定,同时采用最新版本的相应标准,具体如下:标 准 代 号名 称GB1220-84不锈钢棒GB2100-80不锈耐酸钢铸件技术条件GB307.3-88滚动轴承一般技术条件GB3216-89离心泵、混流泵、轴流泵和旋涡泵试验方法GB1176-87铸造铜合金技术条件GB1348-88球墨铸铁件GB9439-88灰铸铁件JB/T6880.2-93泵用铸钢件JB/T4297-92泵涂漆技术条件JB/T8097-95泵的振动测量与评价方法JB/T8098-95泵的噪声测量与评价方法GB/T13384-92机电产品包装通用技术条件JB

8、8-82产品标牌GB755-87旋转电机基本技术要求GB977电机结构及安装型式代号GB1993旋转电机冷却方法GB4942-1电机外壳保护等级JB292386水处理设备制造技术HGJ32橡胶衬里化工设备CD130A16橡胶衬里设备技术条件HG21501衬胶钢管和管件HG20538衬塑(PP、PE、PVC)钢管和管件三、质量保证1、满足本规范书所提的技术要求。2、应向需方保证所供设备是技术先进、成熟可靠的全新产品。在图纸设计和材料选择方面应准确无误,加工工艺无任何缺陷和差错。技术文件及图纸要清晰、正确、完整,能满足设备安装、启、停及正常运行和维护的要求。3、对其承包和委托分包出去的所有项目的质

9、量和服务,均符合本规范书的要求。4、一切影响设备和材料的制造、加工、试验及检验均接受需方的监督。5、需方有权派代表到供方制造工厂和分包及外购件工厂检查制造过程、合同货物、元件、组件及使用材料质量,并参加合同规定由供方进行的一些元件试验和整装配件的试验。6、如在安装和试运期间发现部件缺陷、损坏情况,在证实设备储存安装、维护和运行都符合要求时,及时免费更换。7、在上述情况下,需要进行设备(部件)更换、修复或必需泵组停运进行处理所用的时间,保证期应作相应延长。8、任一上述情况更换的设备(部件)和材料的保证期,将按更换之日起重新开始计算。四、工程量报价清单序号材料名称规格型号单位数量单价(元)合计(元

10、)备注1曝气沉砂吸泥机控制箱1.2*80*40套142004200箱体304不锈钢,PLC控制,远程接口2曝气沉砂吸泥机减速机Js-23台1210021003曝气管阀门DN40套125606720304不锈钢4法兰DN40片1086860304不锈钢5冲压弯头DN40件12851020304不锈钢6不锈钢管DN40米62101260304不锈钢7曝气主管DN100米8036028800304不锈钢8法兰DN100片4209836304不锈钢,配螺栓、胶垫9法兰盲板DN100片1342342304不锈钢10冲压弯头DN100件162604160304不锈钢11刮渣板系统50*60套2950190

11、012潜污泵提升机钢丝绳8#米1028280304不锈钢13潜污泵丝绳8#米1028280304不锈钢14潜污泵Wqb-2.2台22600520015电缆6mm电源线米202652016控制电缆1.5*6米202652017电缆钢丝绳8#米2028560304不锈钢18池壁开孔40*60个2580116019行程开关Jk11套48032020轴承C6080套8342273621螺栓M16*50套32619222可调堰板减速机Yk75.5*0.5台11500150023不锈钢可调堰板Yk18、40套272001440024PLC可调堰板控制箱80*100台135003500箱体304不锈钢,PL

12、C控制,远程接口25整机防腐铁红+中灰宗14200420026螺旋砂水分离器减速机Ssf650台11500150027螺旋砂水分离器衬板固定及检修固定内衬台13200320028罗茨风机维修Ssr80台22600520029罗茨风机控制箱60*50台131003100箱体304不锈钢,PLC控制,远程接口30沉砂池清淤人工费15500550031管沟、破路面及恢复混凝土米703502450032排渣管DN150米5280140033冲压弯头DN150个1868634调试费技术服务费宗14300430035税费利税宗16100610036总计142452五、施工计划及时间安排表如下:1 安全措施

13、 施工人员在进入施工现场之前必需配带安全帽、安全绳以及做好必要的安全防护措施。2 质量材质以合同和工程清单为准。3 在施工期间遇到困难和在没有在计划之内的提前做好应急方案和向甲方负责人进行协商并共同做好方案后在安全施工。4 甲方负责提供的设备和物品A、甲方提供电源主开关,乙方控制柜要求有漏电保护及电表,其余用电线路由施工方提供。B、在施工前由甲方负责人向乙方负责人提前2-3天电话通知和传真通知或短信通知到厂进行施工。C、施工单位进厂施工前签订安全协议,做好防毒,下池前,由负责人进行统一培训,并现场做好监督,保证安全文明施工,戴安全帽,安全带D、对施工人员进行安全培训、安全交底,施工安装人员持证

14、电工证、焊工证上岗,对施工中的工具,要求进场前,做好全面检查,带电漏电工具不得使用对出现的安全事故,由乙方付全部责任,并承担相应的经济损失5、遇到雨天,在小雨的情况下,做好防雨天工作准备,应有相应的防雨工具。6、施工内容及时间 和双方负责人施工内容时间负责人配合人员验收结论施工人数及设备26号8:0028号15:00清淤26号8:0028号15:00蒋会清段向南水下清淤2-3人。28号15:0029号3:00行车入池调试28号15:0029号3:00蒋会清段向南行车如池调试3人。29号3:0029号15:00安全配套设备29号3:0029号15:00蒋会清段向南安全配套及防护3人。29号15:

15、0080号8:00调试可调堰板水下部分29号15:0080号8:00蒋会清段向南可调堰板安装调试5人。备注;以上施工需要的工具、照明设施、焊接设备、切割设备和清淤需要的污泥泵和水龙带都有乙方自己配备施工工具。注:1、以上报价含旧设施拆除,新设施安装。联系电话:0536-8580850联系传真:0536-2082218潍坊中泰环保设备有限公司2014/3/1 5771001803090012095 5790368228596330825771001803090012386 5761373997357606965771001803090013594 578077579902515512577100
